PZTの配線前に確認する電極設計：配置・絶縁間隔・見積依頼チェックリスト
PZTセラミックにリード線を接続する前に、両電極の位置と経路、接続領域、絶縁間隔を確認してください。はんだ付けできそうな箇所が2つあっても、その電極パターンが製造可能で、装置に適するとは限りません。本記事は、カスタム部品、代替部品、評価サンプルを検討するOEMの設計者・購買担当者向けです。
まず、分かっている形状と取付条件を伝えてください。両端子へのアクセスを片面に集める必要がある場合は、その理由も説明します。この条件は電極面積や製造上の検討に影響します。初期相談では、概略図と未確定事項の明示だけでも出発点になります。
動画：配線する前に電極配置を確認する
約4分のYJ Piezo動画で、3種類の配置と2つの一般的な設計上の問題を比較します。YouTubeで英語音声・英語字幕を利用できます。事例は説明用に描き直しており、顧客資料や試験結果は含みません。

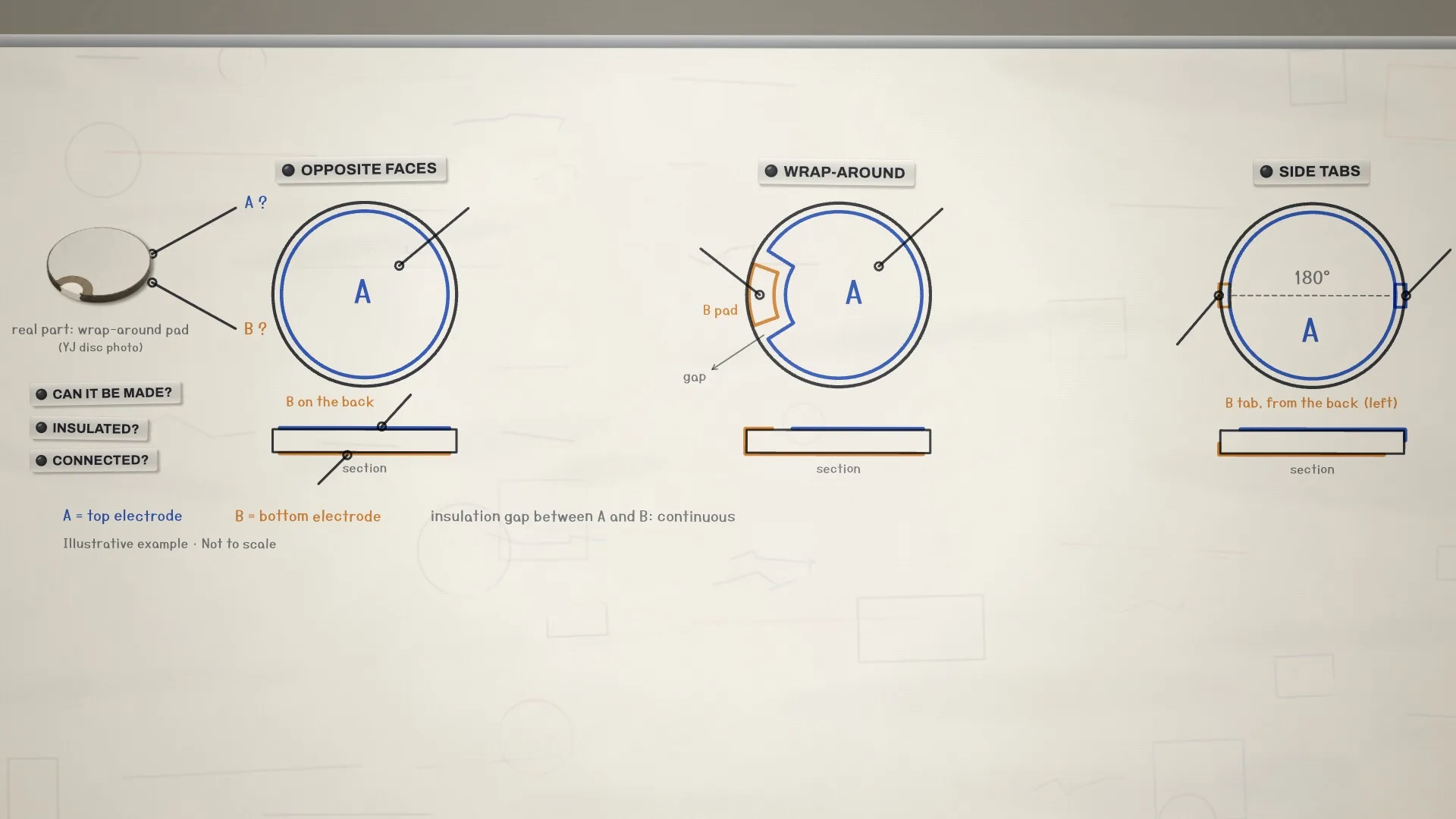

3種類の電極配置を区別する
表面・裏面・側面図で電極Aと電極Bを識別します。電極の識別記号と分極方向の矢印は分けて示してください。以下は接続構造の呼称であり、すべての形状で各パターンを製造できるという意味ではありません。
| 配置 | 接続経路 | 図面に示す内容 |
|---|---|---|
| 対向面電極 | 一方の広い面にA、反対面にBを設け、それぞれの面で接続します。 | 両面の識別、接続領域、取付後に必要な配線アクセス。 |
| 片側の回り込み電極 | 一方の電極を端面経由で反対面の独立したパッドに戻し、両方をその面から接続します。 | 回り込み経路、戻りパッドを連続して隔離する絶縁部、主電極の残り面積。 |
| 独立した側面タブ | 両面の電極をそれぞれ別の側面領域へ延長します。 | 各タブがどの面につながるかと、相手電極までの各局所間隔。タブの位置だけでは絶縁間隔は決まりません。 |
APC Internationalは、回り込みと側面タブを異なるパターンとして説明しています。同社の製造規則は同社製品に適用されるものです。この区別を図面の明確化に使い、他社の寸法をYJ Piezoの仕様として転用せず、実際の部品をご相談ください。
説明用の2例：接続パッドがあれば十分とは限らない
以下はいずれも仮想の事例です。量産寸法、顧客情報、性能実績は示していません。
例1：厚い板材の回り込みパッド
筐体の都合で片面から接続したいと仮定し、厚い板材に戻りパッドを設けます。この配置に必要な絶縁帯が、利用可能な電極面の大きな部分を占める場合があります。端面へ金属を印刷できるかだけでなく、用途に適した電極面積を残したまま製造できるかを確認する必要があります。
厚さ、戻りパッドの大きさ、絶縁間隔、残りの電極面積を一緒に検討します。回り込み構造を製造できても、その設計には不利な場合があります。装置で両面への接続が可能なら、対向面接続も比較し、変更後の部品を実際の取付状態で評価してください。一律の厚さ上限や、一定割合の性能低下を仮定しないでください。
例2：小径ディスクの2つの側面タブ
ディスクの反対側にタブを配置しても、180度離れているという位置情報だけでは、各タブと相手側の面電極との最短距離は分かりません。側面図でAとBの経路を追い、両方の局所間隔を示します。絶縁距離が不足すると分極工程で絶縁破壊が起こるリスクがあります。
必要な間隔を確保できなければ、電極パターンを変更します。装置側が変更を受け入れられる場合、対向面接続は選択肢の一つです。互換品として扱う前に、新しい図面とサンプル確認項目を合意してください。
分極工程と接続工程のリスクを分ける
分極時の絶縁破壊は、電極形状と製造時に電界を加える工程に関係します。一方、はんだ付けでは、電極とセラミックが接合工程に耐えられるかを検討します。CTSは、長いはんだ接触によるスクリーン印刷銀電極の溶解と、熱による脱分極リスクを説明しています。工程条件は部品ごとに確認し、同社の温度や時間をYJ Piezoの工程限界として使わないでください。
実際の電極材と部品に応じて、はんだ付け、導電性接着剤、リード線付き供給を検討します。接続作業の担当、使用可能領域、工程での熱などの負荷、再作業条件、検査範囲を確認してください。接着剤と硬化条件も実際の組立に合わせて選定します。外部からの取扱い荷重が電極接合部へ直接かからないよう、配線経路と固定方法を決めます。
サンプルで確認する項目を合意する
- 形状：合意した図面改訂に対し、電極の識別、連続した絶縁部、パッド位置、引出方向、取付クリアランスを確認。
- 絶縁：実際の部品に対する方法、印加条件、合否基準、サンプリングを合意。本記事は一律の間隔や試験電圧を指定しません。
- 電気・圧電特性：比較可能な治具と測定条件で接続前後の関連特性を測定し、さらに使用予定の組立状態で評価。
電極配置の相談時に送る情報
図面とともに以下を確認してください。未確定値を無関係なカタログ値で埋めず、不明であることを示します。
- 部品形状、寸法、単位、重要な公差、図面改訂。
- A/B電極の経路、分極方向が分かる場合はその方向、接続領域、検討対象の間隔を示す表面・裏面・側面図。
- 接続位置の制約理由。取付、接着、筐体内アクセス、配線経路を含みます。
- 既知の材料または重視する特性、駆動・信号条件、デューティ比、温度、使用媒体。
- 裸セラミックの供給か、接続・組立の検討も必要か。サンプル数量と予定購入数量。
- 評価目的、必要な検査記録、確定条件、相談したい未確定事項。
カスタムPZT電極配置をご検討ですか。図面、電極パターン、接続位置、既知の動作条件、サンプル数量をYJ Piezoへお送りください。未確定事項を明記いただければ、製造可能性とサンプル計画を一緒に検討できます。
問い合わせ全体の整理にはPZTセラミック見積依頼テンプレートを、材料・形状・組込みの検討にはカスタムPZT部品ガイドをご利用ください。
