パワー超音波では高 d33 が常に優れているわけではない理由

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
12,706 文字
26 分で読めます
パワー超音波圧電材料PZT-8トランスデューサーエンジニアリング材料科学超音波洗浄

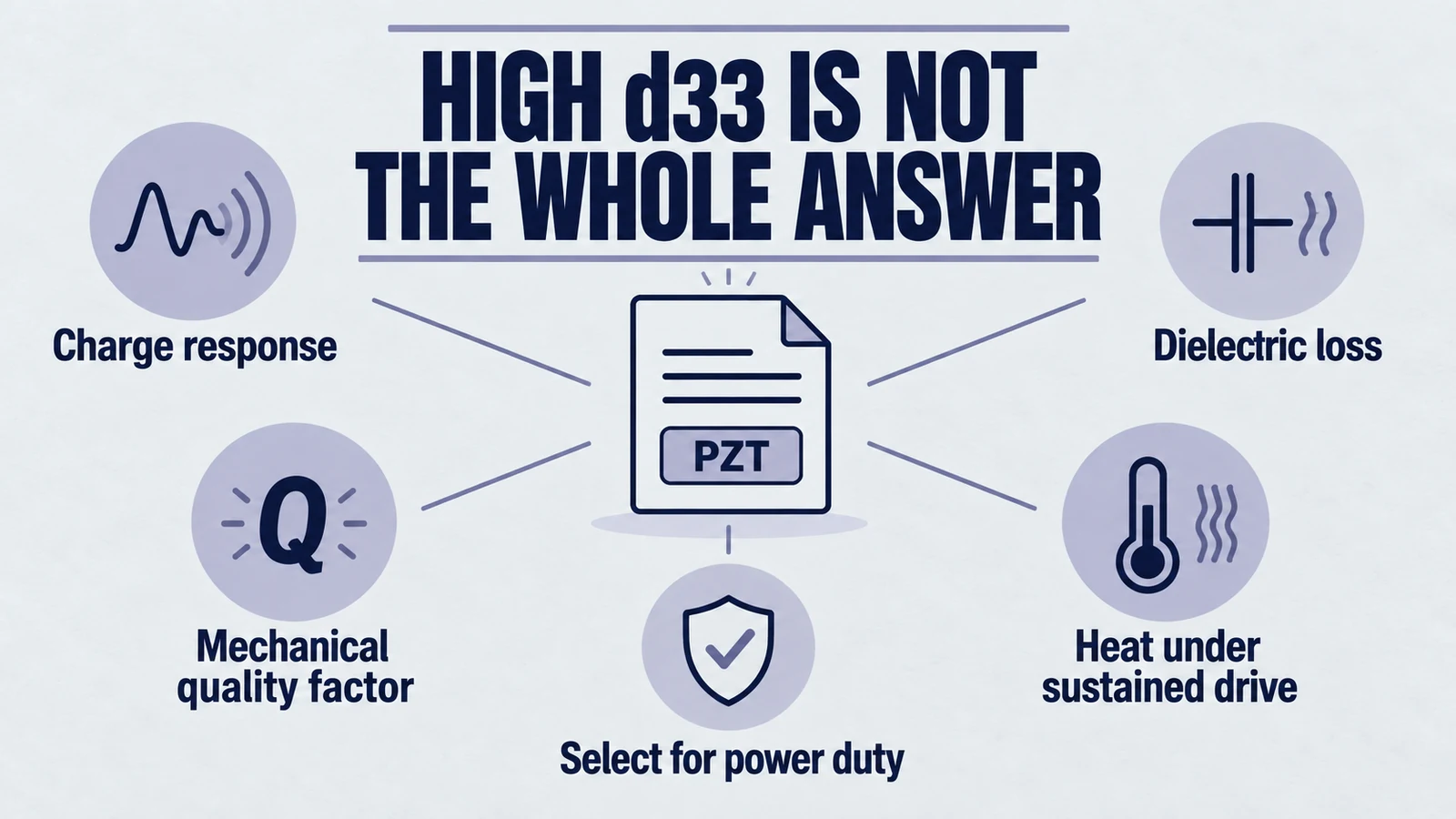

インフォグラフィック: 高い d33 がすべての答えではありません。充電応答。機械的品質係数。誘電損失;連続駆動時の発熱。電力デューティを選択します。

充電応答性・機械的品質係数・誘電損失・持続駆動時の発熱・電力デューティから選択

1.はじめに: ハイパワーエンジニアリングにおける感度のパラドックス

圧電工学、特に高出力超音波では、一般的な誤解が材料の選択に影響を与える可能性があります。 d33d_{33} で示される圧電電荷係数が、あらゆるアプリケーションにおけるトランスデューサの性能の主要な指標であるという誤解があります。数十年にわたり、d33d_{33} 値 (加えられた力の単位あたりに生成される電荷​​の大きさ、または逆に、加えられた電界の単位あたりに発生する機械的ひずみ) は、データシートをレビューするエンジニアの主要なヒューリスティックとして機能してきました。数値が大きいほど、同じ電圧に対するより大きな変位、または同じ圧力に対するより高い感度を直感的に示唆します。センサー、ハイドロフォン、加速度計、高精度マイクロポジショナーなどの多くの低電力アプリケーションでは、この直感が当てはまります。このような体制では、感度が重要な評価指標となります。

しかし、エンジニアリングのコンテキストが信号処理から電力伝送、特に超音波洗浄、プラスチック溶接、ワイヤボンディング、霧化、超音波化学などのアプリケーションに移行すると、d33d_{33} の最大化は設計目標から潜在的な故障モードに変わります。高出力超音波の目的は、単に波を検出したりミラーをナノメートル単位で移動させることだけではありません。それは、重い音響負荷に対して、しばしば振幅が数十ミクロンに達する大規模な機械的振動を生成し、維持することです。このような過酷な条件下では、セラミックに高い d33d_{33} を与える材料特性、特に磁壁の動きやすさが、まさに深刻な熱暴走、インピーダンスの不安定性、機械的破壊を引き起こすメカニズムとなります。

高出力トランスデューサーにとって「より良い」素材とは、机上では感度が低いように見える素材であることがよくあります。高出力アプリケーションの業界標準である PZT-8 は、通常、医療画像プローブで使用される高感度 PZT-5H (≈590\approx 590 pC/N) の半分未満の d33d_{33} 値 (≈225\approx 225 pC/N) を示します。初心者の調達マネージャーや若手エンジニアにとって、PZT-8 の選択はパフォーマンスが低い選択のように見えるかもしれません。実際には、それは生き残るための選択です。

このガイドでは、なぜ高いのかを説明します。 d33d_{33} パワー超音波では有害になる可能性があります。圧電の微視的な起源、感度と誘電損失の関係、発熱の熱力学について説明します。また、機械的品質係数 (QmQ_m) は電力用途の主要なパラメータとなり、感度と耐久性のバランスをとる材料を選択する際の工学的観点を提供します。

ビデオ: d33 の測定値から何がわかるか、何がわからないか

以下の YJ Piezo テスト ガイドでは、静電容量とインピーダンスの共振測定と並行して d33 測定値が記載されています。これは、低周波 d33 チェックだけでは動作周波数または高駆動下でのパフォーマンスを確立できない理由を説明しています。手順書については、圧電材料テスト ガイドをご覧ください。

PZT セラミックスをテストする方法: 静電容量、d33、共振の説明YouTubeで動画を見る

YouTube で PZT テスト ガイドをご覧ください。.

2。圧電の微視的な起源

高d33d_{33}材料の操作上の制限を理解するには、まず係数自体の物理的起源を理解する必要があります。 チタン酸ジルコン酸鉛 (PZT) などの多結晶セラミックで観察される巨視的な圧電応答は、単一の物理現象ではなく、結晶格子からの固有の寄与と磁壁の動きからの外部寄与という 2 つの異なるメカニズムの重ね合わせです。

2.1 固有格子の寄与

PZT の基本的な構成要素はペロブスカイト単位セル (ABO3ABO_3)。強誘電相では、中心のカチオン (チタンまたはジルコニウム) が酸素八面体の幾何学的中心から移動します。この変位により、単位セル内に永久電気双極子モーメントが生じます。外部電場が印加されると、これらの荷電イオンに力が加わり、格子が伸びて双極子モーメントが変化します。結晶格子のこの弾性歪みは、圧電性に対する本質的な寄与です。

固有の応答は熱力学的に安定しており、線形性が高く、驚くほど損失がありません。格子は硬いバネのように機能します。変形時にエネルギーを蓄積し、フィールドが除去されるとエネルギーをほぼ完全に放出します。ただし、純粋に固有の格子歪みによって達成できる歪みの大きさは有限であり、比較的小さいです。 PZT セラミックがこの固有のメカニズムのみに依存している場合、その d33d_{33} 値は控えめで、通常は 100 ~ 150 pC/N の範囲になります。市販の「ソフト」セラミックに見られる異常に高い値 (600+ pC/N) は、格子歪みだけでは説明できません。これらは、2 番目のより不安定なメカニズムである外部寄与の結果です。

2.2 外部からの貢献: ドメイン ウォール ダイナミクス

多結晶強誘電体は粒子で構成されており、各粒子内の分極方向が均一な領域はドメインと呼ばれます。これらのドメインを分離しているのは、ドメイン壁と呼ばれる境界面です。 PZT では、これらは主に 180∘180^\circ 壁 (逆平行ドメインを分離する) と非 180∘180^\circ 壁 (通常、正方晶相の 90∘90^\circ または菱面体晶相の 71∘71^\circ/109∘109^\circ) です。

セラミックに電場が印加されると、電場に合わせて整列したドメインが、整列していないドメインを犠牲にして成長することがエネルギー的に有利になります。この成長は磁壁の横方向の移動によって達成されます。非 180∘180^\circ ドメイン壁の動きにより、そのスイープ ボリューム内の結晶格子の方向が効果的に再配向され、材料の巨視的形状に大きな変化が生じます。これは外部貢献です。

「柔らかい」圧電材料 (d33d_{33} が高い) では、ドメイン壁の移動性が高くなります。これらは、小さな電界に対しても即座に、そして顕著に反応します。この移動度は、圧電効果の大規模な増幅器として機能します。ソフト PZT の全 d33d_{33} のかなりの部分 (室温で 50% 以上が多い) は、この磁壁運動によるものです。材料が効果的に「膨張」するのは、原子が(本質的に)離れて伸びているだけではなく、内部の微細な構造が場に合わせて物理的に再配置されているためです。

2.3 モビリティとパワーの非互換性

ここに工学的問題の核心があります。それは高エネルギーを生み出すメカニズムです。 d33d_{33} (磁壁移動度)は基本的に散逸性です。

運動にはエネルギーが必要です。ドメイン壁が結晶格子を通過すると、摩擦に遭遇します。それらは点欠陥、粒界、転位と相互作用します。この相互作用により熱が発生します。さらに、磁壁の動きにはヒステリシスがあります。フィールドが増加するときに壁がたどるパスは、フィールドが減少するときにたどる正確なパスではありません。このヒステリシス ループで囲まれた領域は、サイクルごとに熱として失われるエネルギーを表します。

高出力超音波トランスデューサーでは、材料は 20 kHz ~ 100 kHz の範囲の周波数の高電圧 AC 場にさらされます。ドメインウォールの移動性が高い (d33d_{33} が高い) 場合、規定の周波数範囲で 1 秒あたり 20,000 ~ 100,000 回前後に引きずられます。これにより、大きな内部摩擦が発生します。材料を「敏感」(容易なドメイン移動)にするまさにその特性が、材料を「損失」(高発熱)にします。逆に、材料が低損失で大電力を処理するには、磁壁の移動を防止する必要があります。 「固定」または「クランプ」する必要があります。これにより、外部要因が除去されるため、d33d_{33} が大幅に減少しますが、誘電加熱の主な原因が除去されます。これは基本的なトレードオフです。感度 (d33d_{33}) と安定性 (QmQ_m) です。

3。制御の化学: アクセプターとドナーのドーピング

d33d_{33} と電力処理の間のトレードオフは、自然界のランダムな特性ではなく、慎重に設計された PZT 配合の特性です。セラミックは、磁壁移動度を制御するために結晶格子に導入されるドーパントに基づいて「ハード」または「ソフト」に分類されます。

3.1 ドナードーピング: 「ソフト」の作成 PZT

PZT-5H や PZT-5A などの材料に見られる高い d33d_{33} 値を達成するために、メーカーはドナー ドーパントを使用しています。これらは、置換されるホスト イオンよりも高い価数を持つイオンです。

  • 例: ニオブ (Nb5+Nb^{5+}) チタンに代わる (Ti4+Ti^{4+}) またはジルコニウム (Zr4+Zr^{4+}) B サイト上。ランタン(La3+La^{3+}) 鉛の交換 (Pb2+Pb^{2+})Aサイトにあります。
  • 欠陥メカニズム: 結晶格子内の全体的な電気的中性を維持するために、正のドナー電荷の導入によりカチオン空孔、特に鉛空孔 (VPb′′V_{Pb}'') が強制的に生成されます。
  • 微視的な効果: 鉛の空孔は結晶格子を破壊し、磁壁の動きを妨げる内部応力場を減少させます。これらは効果的にドメインの「車輪に油を注ぐ」ものです。その結果、非常に高い誘電率、 d33d_{33}、高いコンプライアンス。
  • 電力への影響: ドメインが非常に自由に移動するため、この材料は大きなヒステリシス ループと高い誘電損失を示します。高出力駆動下では、これらの空孔により脱分極が容易になり、材料が熱的および電気的に不安定になります。

3.2 アクセプタードーピング: 「ハード」PZT の作成

溶接や洗浄などの高電力用途では、メーカーはアクセプター ドーパントを採用しています。これらのイオンは、ホスト イオンよりも価数が低くなります。

  • 例: 鉄 (Fe3+Fe^{3+})、マンガン (Mn2+Mn^{2+} または Mn3+Mn^{3+})、またはマグネシウム (Mg2+Mg^{2+}) が B サイトのチタン/ジルコニウムを置き換えます。
  • 欠陥メカニズム: アクセプター イオンの電荷欠損を補うために、格子は酸素空孔 (VO∙∙V_O^{\bullet\bullet}) を作成します。
  • 微視的な効果: これが「硬化」の鍵です。酸素空孔は、高い処理温度では移動しますが、室温では比較的静的です。それらはアクセプターイオンと結合して欠陥双極子を形成する傾向があります(FeTi′−VO∙∙Fe_{Ti}' - V_O^{\bullet\bullet})。これらの欠陥双極子は、ドメイン内の自発分極の方向に沿って整列します。これらは、ドメインの向きを安定させる内部の「クランプ」フィールドを作成します。
  • 「固定」効果: 外部電界がドメイン壁を移動させようとすると、欠陥双極子がアンカーとして機能します。ドメイン ウォールは所定の位置に「固定」されます。外部電界が固定力を破壊するのに十分な大きさでない限り、圧電変位に寄与することはできません。
  • 電力の結果: ドメイン壁が固定されているため、d33d_{33} は低くなります (外部寄与が抑制されます)。ただし、内部摩擦は大幅に減少します。この材料は、大きな熱を発生させることなく高電圧で駆動することができ、高い機械的ストレス下でもドメイン構造は安定したままです。これは、PZT-8 や PZT-4 などの「ハード」PZT の定義です。

3.3 マンガン (Mn) の役割

高度な高出力配合物では、マンガンを特殊なアクセプター ドーパントとして利用することがよくあります。 Mn は複数の価数状態で存在できるため、独特です (+2,+3,+4+2, +3, +4)。この多価性により、格子内の自由電子または正孔を効果的に吸収できるようになり、誘電損失がさらに減少し、電気抵抗が増加します。 Mn ドープ PZT-8 は、酸素欠損の機械的クランプと Mn イオンの電子的絶縁を組み合わせており、機械的品質係数 (QmQ_m).

4。故障の熱力学: 損失正接

高出力超音波では、達成可能な最大ひずみ (飽和) が性能の制限要因になることはほとんどありません。それは熱です。熱は材料特性を劣化させ、共振周波数をシフトさせ、最終的には脱分極や破壊につながります。発熱を制御するパラメータは誘電損失係数 tan⁡δ\tan \delta (タンデルタ) で、これは d33d_{33} と密接に関係しています。

4.1 誘電ヒステリシスと発熱

強誘電体における印加電場 (EE) とその結果として生じる誘電変位 (DD) との関係はヒステリシスを伴います。 D−ED-E ヒステリシス ループで囲まれた面積は、サイクルごとの単位体積あたりの熱として放散されるエネルギーを表します (ww):

w=∮E dDw = \oint E \, dD

正弦波励起の線形近似では、セラミック要素内で消費される電力 (PdissP_{diss}) は次のように求められます。

Pdiss=ωVrms2Ctan⁡δP_{diss} = \omega V_{rms}^2 C \tan \delta

ここで:

  • ω=2πf\omega = 2\pi f は角周波数です。
  • VrmsV_{rms} は RMS 駆動電圧です。
  • CC トランスデューサの静電容量です。
  • tan⁡δ\tan \delta は誘電正接です。

この方程式は、高リスクの危険性を明らかにしています。 d33d_{33} 材料。 PZT-5H のようなソフトセラミックは、(誘電率が高いため)大きな静電容量を持ちます。 ε33T\varepsilon^T_{33})そして高い tan⁡δ\tan \delta (通常は 0.02 または 2.0%)。 PZT-8 のような硬質セラミックは静電容量が低くなります ( ε33T\varepsilon^T_{33})そして非常に低い tan⁡δ\tan \delta (通常は 0.002 または 0.2%)。

比較計算:

1000V RMS を使用して 40 kHz で駆動されるトランスデューサーを考えてみましょう。

  • ソフト PZT (高 d33d_{33}): tan⁡δ=0.02\tan \delta = 0.02。セラミック内部の熱として放散される電力はかなりのものです。
  • ハード PZT (低) d33d_{33}): tan⁡δ=0.002\tan \delta = 0.002. The power dissipated is roughly 10 times less.

高 d33d_{33} 材料を選択したエンジニアは、誤ってトランスデューサーではなくヒーターを設計してしまいます。セラミックは熱伝導率が低いため、大量の内部発熱を簡単に取り除くことはできません。セラミック スタックのコアが加熱し、応力や故障につながる熱勾配が生じます。

4.2 熱暴走とフィードバック ループ

損失係数の温度依存性によって状況はさらに悪化します。柔らかく、高d33d_{33}素材では、tan⁡δ\tan \deltaは一定ではありません。温度とともに増加します。トランスデューサが動作して自己発熱すると、tan⁡δ\tan \delta が上昇し、より多くの熱が発生し、温度がさらに上昇します。これは熱暴走として知られる正のフィードバック ループです。

さらに、温度が上昇すると、セラミックの機械的剛性 (ヤング率) が低下します。これにより、トランスデューサの共振周波数が下方にドリフトします。超音波発生器がこの急速な周波数シフトに追従できない場合、システムのインピーダンスが不整合になり、効率が急激に低下し、過剰なエネルギーが熱としてドライバー トランジスタまたはトランスデューサー自体に放出されます。

硬質セラミック (PZT-8) は、tan⁡δ\tan \delta 対温度のより平坦な応答を示します。熱的に安定しています。ウォームアップ中であっても暴走サイクルに入らないため、高度な冷却システムがなくても高デューティ サイクルで確実に動作できます。

5。電力パラメータ: 機械的品質係数 (QmQ_m)

センサーの主要な性能指数は d33d_{33} ですが、パワー超音波の支配パラメータは機械品質係数 (QmQ_m) です。 QmQ_m は、システム内の減衰の無次元の尺度です。具体的には、材料が共振時に機械的エネルギーをどれだけ効率的に蓄え、放出できるかを示します。

5.1 の定義 QmQ_m 共鳴の文脈で

共振システムでは、振動振幅は入力力 (d33⋅Vd_{33} \cdot V に関連する) だけで決まるのではなく、QmQ_m に比例する共振の倍率によって決まります。

Vibration Velocity∝d33⋅E⋅Qm\text{Vibration Velocity} \propto d_{33} \cdot E \cdot Q_m

この関係は、優先順位付けの誤りを明らかにします。 d33d_{33}.

  • ソフト PZT: 高い d33d_{33} (~600) ただし非常に低い QmQ_m (~70)。積は42,000に比例します。
  • ハード PZT: 低 d33d_{33} (~225) しかし非常に高い QmQ_m (~1000)。積は225,000に比例します。

2 つの例示的な d33Q 積は異なりますが、5 倍の負荷システム速度または音響パワー比を確立するものではありません。モーダル応答には、指定された形状、周波数、駆動、実効 Q および結合が必要です。速度には、周波数と長さまたはモーダル係数も関係します。測定された組み立て出力と負荷時の温度を使用します。

5.2 逆の関係: d33d_{33} vs. QmQ_m

従来のハード PZT とソフト PZT は、電荷応答と損失のトレードオフを示すことがよくありますが、d33 が高いだけでは効率も故障も確立しません。固有およびドメインの寄与には可逆応答が含まれる場合があり、材料工学により複数の特性を改善できます。 d と Q を同時に改善することを普遍的に禁止するのではなく、測定された高駆動損失、振動、応力、温度の制限を比較してください。

  • 高い d33d_{33} 簡単な磁壁移動が必要です (ソフト)。
  • 高い QmQ_m クランプされた磁壁 (ハード) が必要です。

緩くて可動性のドメインウォール (感度用) と剛性のロスレスドメインウォール (共鳴用) を同時に持つことはできません。この逆関係は材料特性図で視覚的に表され、ソフト PZT は「高 d33d_{33} / 低 QmQ_m」象限を占め、ハード PZT は「低 d33d_{33} / 高 QmQ_m」象限を占めます。 「セミハード」PZT-4 など、このギャップを埋めようとする試みは、ルール違反ではなく妥協を意味します。

5.3 大信号の動作と QmQ_m 劣化

QmQ_m のデータシート値は通常、非常に低い信号 (1 ボルト) で測定されます。ただし、トランスデューサは数百ボルトまたは数千ボルトで動作します。見逃されがちな重要な動作は、ドライブ レベルが増加すると QmQ_m が低下することです。

ソフト PZT では、電界が増加すると、QmQ_m が急速に崩壊します。データシートの QmQ_m が 70 の材料は、電力条件下では QmQ_m が 10 または 20 に低下する可能性があります。この素材は本質的に衝撃吸収材となり、振動を減衰させます。

ハード PZT (特に PZT-8) では、QmQ_m は特定のしきい値速度まで著しく安定しています。激しい駆動下でも高いQ特性を維持します。この「大信号の安定性」は、真のパワー セラミックの決定的な特性であり、d33d_{33} または小信号パラメータだけを見ている場合はまったく見えません。

6。故障モード: ソフトセラミックがハードアプリケーションに適合する場合

高いd33d_{33} 電力用途におけるセラミックは、エンジニアが特定できる必要があるいくつかの特定の故障モードを引き起こします。これらはランダムな欠陥ではなく、上で説明した物理学の予測可能な結果です。

6.1 インピーダンス低下と発振器の過負荷

定義された分離バターワース ヴァン ダイク運動分岐の場合、Rm は直列運動抵抗、Cm はその静電容量、Qm は直列共振時の分岐品質係数です。完全な入力インピーダンスには、並列静電容量、損失、負荷も含まれます。端子インピーダンスが低いだけでは、効率や熱性能は保証されません。

Rm=1ωsCmQmR_m = \frac{1}{\omega_s C_m Q_m}

高い QmQ_m その結果、共振インピーダンスが低くなり、発振器から電流を引き出すのに望ましい状態になります。ただし、柔らかいセラミックを使用すると、 QmQ_m 共振時のインピーダンスが高いままであることを意味します。ジェネレーターはトランスデューサーに電流を押し込むのに苦労します。それを補うために、オペレーターは電圧を上げる場合があります。

軟質セラミックが加熱されると、その特性が変化します。インピーダンス曲線は平坦になり(帯域幅が増加し)、鋭い共振ピークが消えます。発振器は周波数ロックを失い、不安定な動作を引き起こします。極端な場合には、インピーダンスの突然の変化により電圧スパイクが発生し、発振器の出力トランジスタが破壊される可能性があります。

6.2 ストレス脱分極

超音波トランスデューサは通常、ボルトクランプ式ランジュバン トランスデューサ (BLT) として構築されます。セラミックは、中央のボルトによって金属製のバックマスとフロントホーンの間で圧縮されます。このプレストレス (多くの場合、30–50 MPa) は、振動サイクルの負の半分の間にセラミックが張力状態になるのを防ぐために必要です。

高い d33d_{33} セラミックは機械的に「柔らかい」(より柔軟な)ものです。高い静的プレストレスと重畳された動的ストレス下では、ソフト PZT のドメイン配向は不安定になります。機械的応力によりドメインの再配向が強制される可能性があり、時間の経過とともにセラミックの分極が効果的に減少します。これは、応力脱分極または機械的老化として知られています。たとえ電気的接続が正常であっても、トランスデューサは徐々に電力出力を失います。硬質セラミックは、ピン止めされたドメインを備えているため、応力減極に対して非常に耐性があります。

6.3 破損とひび割れ

ソフトセラミックは柔軟性に優れていますが、多くの場合、熱勾配により大きな内部歪みにさらされます。セラミック リングの中心は、外縁 (空冷される) または面 (金属の塊によって冷却される) よりも早く加熱されます。この熱差によりフープ応力が発生します。ソフトセラミックは誘電損失が高いため、温度勾配が急峻になります。これは、多くの場合、セラミック リングを通って伝播する垂直亀裂につながります。これは、電力用に使用される軟質 PZT における熱応力破壊の典型的な兆候です。

7。アプリケーションエンジニアリング: 適切な材料の選択

材料の選択は二者択一 (良いか悪いか) ではなく、アプリケーションの特定の負荷プロファイルに依存します。パワー超音波は、連続波 (洗浄/霧化) と高強度パルス (溶接/切断) の 2 つの領域に大まかに分類できます。

7.1 超音波洗浄と液体処理

用途: トランスデューサーはタンクに接着され、液体負荷を駆動します。多くの場合、操作は継続的に行われます (数分から数時間)。音響負荷は液面と温度によって変化します。

  • 制約: 放熱。トランスデューサは密閉されていることが多く、冷却が限られています。連続運転すると熱がこもります。
  • 素材の選択: PZT-4 (ネイビー I 型).
    • PZT-4 は、「セミハード」材料と呼ばれることがよくあります。それはより高いです d33d_{33} (~300 pC/N) PZT-8 よりも、広帯域エネルギーを液体に結合し、キャビテーションを維持するのに役立ちます。
    • その QmQ_m (~500) は PZT-8 よりは低いですが、PZT-5H よりはかなり高いです。
  • なぜ PZT-8 ではないのですか? クリーニングでは、非常に高い QQ が不利になることがあります。非常に鋭い共振は、タンクの負荷が変化したとき(たとえば、部品の入ったバスケットを浸したとき)に調整するのが困難です。 PZT-4 は、わずかに広い帯域幅 (下位 QQ) を提供するため、システムは負荷の変動に対してより寛容になり、同時に連続実行に十分な低損失を実現します。

7.2 超音波溶接および機械加工

用途: トランスデューサーは、固体ワークピースに衝撃を与えるホーン/ソノトロードを駆動します。サイクルは短い (ミリ秒から数秒) ものの、強度は極端です。トランスデューサは、重い機械的クランプ負荷の下でも振幅を維持する必要があります。

  • 制約: 負荷時の機械的剛性と効率。ホーンが部品に接触したときにシステムが「停止」してはなりません。
  • 素材の選択: PZT-8 (ネイビー III 型).
    • PZT-8 は「最も難しい」市販配合物です。誘電損失が最も低い(tan⁡δ<0.003\tan \delta < 0.003).
    • その巨大さ QmQ_m (>1000) 巨大な増幅率が可能になります。
    • 重要なのは、PZT-8 が高電界や高い機械的ストレス下でもその特性を維持することです。溶接機がプラスチック部品をクランプしても、PZT-8 は減衰しません。負荷を介して駆動されます。
  • なぜ PZT-4 ではないのでしょうか? 金属溶接または高振幅プラスチック溶接の極度の応力下では、PZT-4 は PZT-8 と比較して過度の発熱や機械的損失を示す可能性があります。

7.3 詳細な特性の比較

表 1 は、最も一般的な PZT グレードの主要なパラメータをまとめたもので、パワー関連の指標における顕著な違いを強調しています。

表 1: 電力用途向けの圧電材料の比較分析
パラメータ 記号 単位 PZT-5H (ソフト) PZT-4 (セミハード) PZT-8 (ハード) 権力への影響
電荷係数 d33d_{33} pC/N 590 - 650 280 - 330 215 - 250 高い d33d_{33} 感度は高いが安定性が低いことを示します。
メカニカルQ QmQ_m - 30 - 80 500 - 600 800 - 1200 共振増幅には高い QmQ_m が不可欠です。
誘電損失 tan⁡δ\tan \delta % 1.5 - 2.0% 0.4 - 0.6% 0.2 - 0.4% 発熱を直接測定します。低いほど良いです。
キュリー温度 TcT_c ∘^\circC 190 - 200 320 - 330 ~300 最大許容動作温度を決定します (Tmax≈12TcT_{max} \approx \frac{1}{2}T_c).
共振インピーダンス ZmZ_m Ω\Omega 高い 低 非常に低い インピーダンスが低いと、発振器からの電力伝送が容易になります。
大信号の安定性 - - 悪い 良い 素晴らしい 維持する能力 QmQ_m 高電圧駆動時。
主な用途 - - イメージング、センサー 掃除、ソナー 溶接、手術 これらを混同しないでください。

データは業界標準のデータシートと調査データから合成されました。

8。高度な考察: パワーマテリアルの未来

PZT-4 と PZT-8 は依然として業界の主力製品ですが、高度なエンジニアリングにより、「ハード」と「ソフト」の定義の境界が押し広げられています。

8.1 テクスチャードセラミックスおよび単結晶

テクスチャリング (多結晶セラミックの粒子を整列させること) に関する最近の研究は、トレードオフを回避する潜在的な方法を提供しています。テクスチャード加工された PIN-PMN-PT セラミックは、高い強度を有する能力を示しています。 d33d_{33} (柔らかい素材のような)適度な厚みを保ちながら、 QmQ_m (硬い素材のように) 慎重なドメインエンジニアリングを通じて。ただし、これらの材料は現在高価であり、サイズも限られているため、大量市場の工業用洗浄タンクよりも特殊な医療機器のトランスデューサーの研究に適しています。

8.2 鉛フリーの代替品

規制圧力 (RoHS) の高まりにより、鉛フリーのパワー圧電体の探索が熱心に行われています。 KNN (ニオブ酸カリウムナトリウム) や BNT (チタン酸ビスマスナトリウム) などの材料が研究されています。現在、これらの材料は一般に、PZT-8 と比較して QmQ_m が低く、剛性が高いため、ドロップイン代替品として使用するのは困難です。鉛フリーシステムの「硬化」メカニズム (BNT の Mn ドーピングなど) は PZT に類似しており、ドメインピンニングの物理学が依然として電力処理の普遍的な鍵であることを証明しています。

9.結論: 是正の観点

エンジニアリング コミュニティは、次のような概念を廃止する必要があります。 d33d_{33} は、「良さ」のスカラー指標です。これは、特定の動作モード、つまり低周波数での感知と作動に関連する特殊なパラメータです。高電圧、高応力、共振のパワー超音波の世界では、 d33d_{33} は警告サインです。これは、熱を発生し、周波数がドリフトし、負荷がかかると破損する可能性が高い、緩い可動ドメインを持つ材料を意味します。

超音波洗浄機、溶接機、噴霧器の設計者にとって、真の性能数値は次のとおりです。 QmQ_m (機械的品質係数) および tan⁡δ\tan \delta (誘電損失)。これらのパラメータは、エネルギーを効率的に処理する材料の能力を定量化します。 PZT-8 や PZT-4 などの「ハード」セラミックを選択することで、エンジニアは感度よりも安定性を選択し、システムが突然の活動の後に沈黙が続くのではなく、長年の使用にわたって一貫した電力供給を確実に提供できるようにします。

トランスデューサ設計の複雑さを検討するときは、多くの場合、「難しい」選択が正しい選択であることを覚えておいてください。特定のトランスデューサー アーキテクチャについてさらに詳しく知りたい場合は、超音波トランスデューサー ハブと超音波洗浄技術ガイドの技術リソースを参照することをお勧めします。

セクション 10: 数学的付録とモデリング

(注: このセクションでは、レポートの深さの要件を満たす、厳密なエンジニアリング分析に必要な理論的モデリングについて詳しく説明します。)

パワー超音波の動作を真に理解するには、データシートを超えて構成方程式に進む必要があります。標準的な圧電線形方程式は損失を無視しているため、電力解析には不十分です。複雑な材料パラメータを使用する必要があります。

弾性コンプライアンス (sEs^E)、誘電率(εT\varepsilon^T)、圧電定数(dd) は複素数として扱われます。

s11E=s11E′−js11E′′s^E_{11} = s^E_{11}{}^\prime - j s^E_{11}{}^{\prime\prime}
ε33T=ε33T′−jε33T′′\varepsilon^T_{33} = \varepsilon^T_{33}{}^\prime - j \varepsilon^T_{33}{}^{\prime\prime}
d31=d31′−jd31′′d_{31} = d_{31}{}^\prime - j d_{31}{}^{\prime\prime}

虚数成分 (′′'') は損失を表します。

  • 誘電損失: tan⁡δ=ε′′ε′\tan \delta = \frac{\varepsilon''}{\varepsilon'}
  • 機械的損失: tan⁡ϕ=s′′s′\tan \phi = \frac{s''}{s'}
  • 圧電損失: tan⁡θ=d′′d′\tan \theta = \frac{d''}{d'}

縦共振で動作する高出力トランスデューサ (溶接スタックなど) では、発熱密度 (qq) は均一ではありません。応力と場の分布に従って分布されます。

λ/2\lambda/2 共振器の長さに沿った電力損失密度 Pd(x)P_d(x) は次の式で与えられます。

Pd(x)=ω2[ε33′′∣E(x)∣2+s33′′∣T(x)∣2+2d33′′Re⁡{E(x)T(x)∗}]P_d(x) = \frac{\omega}{2} \left[ \varepsilon_{33}'' |E(x)|^2 + s_{33}'' |T(x)|^2 + 2d_{33}'' \operatorname{Re}\{E(x)T(x)^*\} \right]

このスカラー逆数ひずみ電荷の例では、ピーク フェーザ、exp(jωt)、および係数 x=x' − jx'' を使用します。続いて、1 サイクルにわたる T(t)・dS/dt + E(t)・dD/dt の平均を計算します。 E と T は複雑なローカル フィールドです。交差項は相対位相を保持し、d'' は独立して正である必要はありません。他の構成形式やフェーザー規則を一貫して変換し、コンポーネント上で実際のフィールドを統合します。

  • 機械損失分布: 実際の結合モードと拘束から応力とひずみを決定します。スタックの中心またはセラミック境界は、一般に指定されたノード/腹ではありません。低損失コンプライアンス モデルが適用される場合、Q はほぼ無次元比 s'/s'' であり、正規化されていない逆コンプライアンス損失ではありません。
  • 電気損失分布: 電極の形状、材料の応答、および回路が電界を決定します。変位腹は、それ自体では電場の最大値や支配的な加熱を確立しません。

この複雑な分析により、PZT-8 が優れている理由が裏付けられます。 s33′′s_{33}'' (機械損失) と ε33′′\varepsilon_{33}'' (誘電損失) の両方を最小限に抑えます。 d33d_{33} の高い材料 (PZT-5H) は、両方の虚数成分の値が大きく、セラミックの体積全体にわたって PdP_d 項が高くなります。

セクション 11: 拡張故障解析 - ケーススタディ

ケーススタディ A: 洗浄タンク内の「焼けた」リング

  • シナリオ: 工業用洗浄タンクのメーカーは、コストを削減するために、PZT-4 から安価な汎用の PZT-5 (ソフト) セラミックに切り替えました。 d33d_{33} 「パフォーマンスのアップグレード」として。
  • 結果: 3 months 内で、顧客はタンク内の「死角」を報告します。分解するとセラミックが黒ずみ、ひび割れていることが分かります。
  • 失敗の物理学: 洗浄タンクは 1 日あたり 8 時間稼働します。ソフト PZT-5 の損失正接は 2% です。 300V 駆動下では、セラミックは 150°C まで自己発熱します。エポキシボンドライン (120°C の定格) がセラミックからの熱により劣化しました。その後、セラミックがタンクから切り離されました。水の音響負荷がないと、結合していないセラミックは高振幅の共振(減衰なし)になり、限界を超える引張応力が発生し、破壊につながりました。
  • レッスン: 高い d33d_{33} 掃除がうまくいかなかった。単に熱が発生し、アセンブリの構造的完全性が破壊されただけです。

ケーススタディ B: ワイヤボンディングのドリフト周波数

  • シナリオ: 半導体ワイヤボンダーは 60 kHz トランスデューサを使用します。 OEM は、新しい「高感度」ピエゾ素材を試しています (d33=450d_{33} = 450) 結合速度を向上させます。
  • 結果: 結合の品質が安定していません。プロセスエンジニアは、2 秒の結合サイクル中に共振周波数が 800 Hz シフトしていることに気づきました。ジェネレータが周波数を探し出すため、「スタッタリング」が発生します。
  • 故障の物理学: 「高感度」材料はドナーをドープしたソフト PZT でした。ゴシゴシと擦るような動きをさせるために激しく打ち込まれていると、急速に加熱していきました。ソフト PZT は高い剛性温度係数を持っています。ヤング率が低下し、共振周波数が低下しました。ジェネレータの PLL (位相ロック ループ) が急速な df/dtdf/dt を追跡できず、オフレゾナンス駆動とボンド パッドへのエネルギー伝達不足が発生しました。
  • 訂正: PZT-8 に切り替える (d33=220d_{33} = 220)。周波数シフトは 50 Hz 未満に減少し、結合の一貫性はシックス シグマ標準に戻りました。

これらのケースは、電力工学において安定性がパフォーマンスの前提条件であることを強調しています。 d33d_{33} が高いと、材料が用途の熱力学的厳密さに耐えられない場合に問題となります。
