圧電エネルギーハーベスティング：機械的エネルギーを電力に変換する

今日の相互接続されたセンサー豊富な世界において、自己給電型デバイスの需要は急速に高まっています。圧電エネルギーハーベスティングは、機械的振動を使用可能な電力に変換するための最も効率的な方法の1つとして際立っています。この技術は、バッテリーへの依存を減らすだけでなく、数十年間にわたる持続可能でメンテナンスフリーな動作を可能にし、IoTセンサーネットワークや遠隔監視システムに最適です。

圧電エネルギーハーベスティングとは？

圧電エネルギーハーベスティングは、振動、圧力変化、または機械的衝撃などの周囲の機械的エネルギーを捕捉し、圧電材料を使用して電気エネルギーに変換するプロセスです。この再生可能エネルギー源は、バッテリー交換なしで数年、あるいは数十年もの間、低電力電子デバイスの自律動作を可能にします。

この技術は、特定の結晶材料が機械的ストレスを受けたときに電荷を発生させる圧電効果を活用しています。エネルギーハーベスティングで使用される一般的な圧電材料には、チタン酸ジルコン酸鉛（PZT）セラミックス、ポリフッ化ビニリデン（PVDF）ポリマー、および新興の鉛フリー代替材料が含まれます。

圧電エネルギーハーベスティングの仕組み

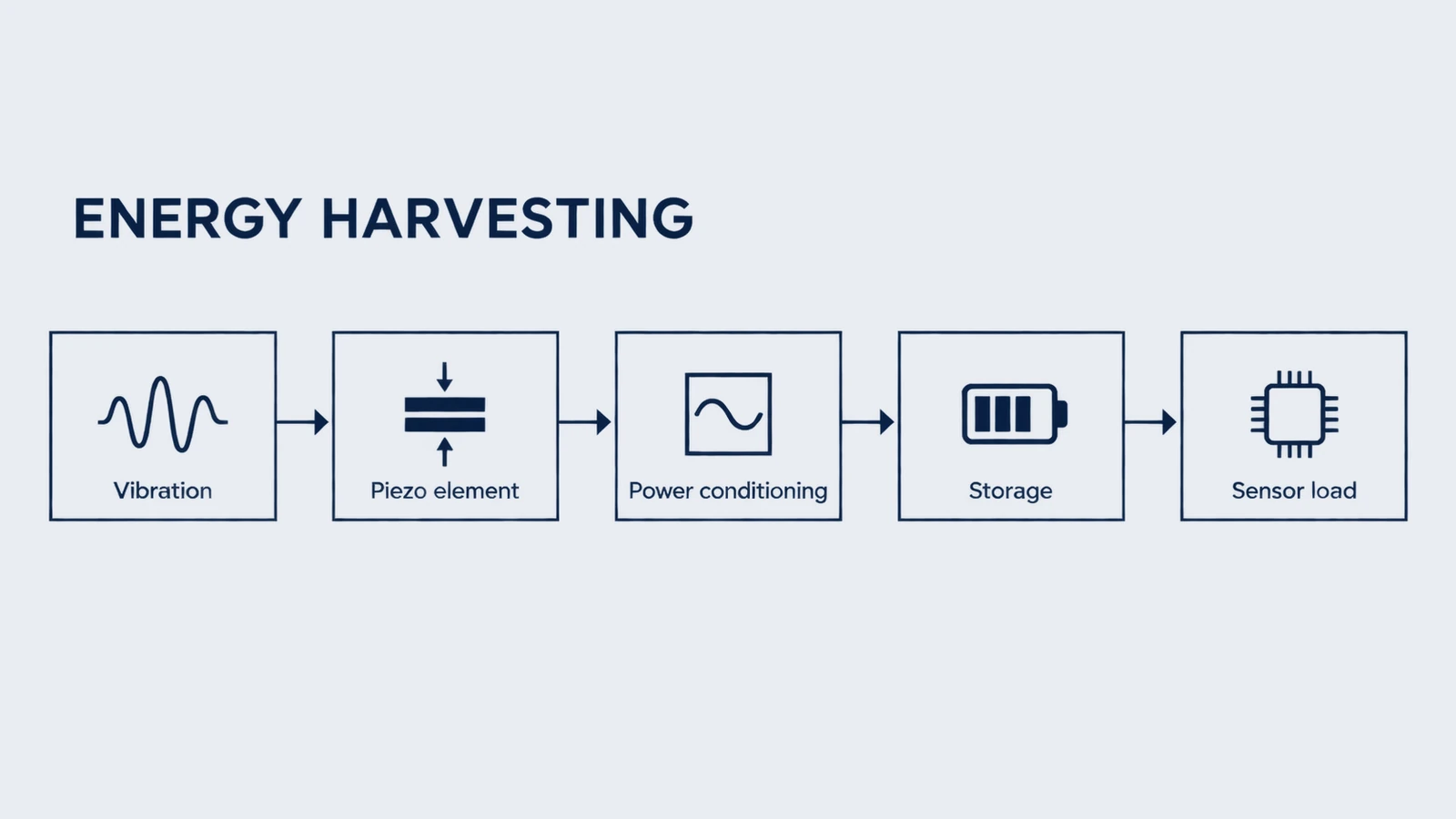

完全な圧電エネルギーハーベスティングシステムは、周囲の振動を使用可能な電力に変換するために連携して動作するいくつかの主要コンポーネントで構成されています：

1. 機械的入力とエネルギー捕捉

外部からの振動や動きは、圧電材料に機械的ストレスを生み出します。ハーベスターの機械的構造は、振動源と効率的に結合するように設計されなければなりません。ハーベスターと振動源の間の共振周波数のマッチングは、エネルギー捕捉効率を劇的に向上させます。場合によっては、非共振動作と比較して10倍以上になることもあります。

2. 電気信号の生成

圧電効果により、機械的変形は材料の電極間に交流電圧を発生させます。電圧振幅は、圧電電荷定数（d₃₃）、印加される応力、および材料の厚さなど、いくつかの要因に依存します。典型的な電圧出力は、設計に応じて数ボルトから100V以上の範囲になります。

3. AC-DC整流

圧電素子によって生成されたAC電圧は、実用的な使用のためにDCに変換する必要があります。フルブリッジ整流器が一般的に使用されますが、電圧降下（通常0.6〜1.4V）が発生します。インダクタ上の同期スイッチングハーベスティング（SSHI）やアクティブ整流器などの高度な整流回路は、標準的なダイオードブリッジと比較して変換効率を200〜400％向上させることができます。

4. エネルギー貯蔵と管理

整流されたDC電力は、コンデンサまたは充電式バッテリーに蓄えられます。メンテナンスフリーの動作には、超低リークのスーパーキャパシタが好まれることがよくあります。電力管理ICは電圧レベルを調整し、最大電力点追従（MPPT）アルゴリズムを実装して、さまざまな振動条件下でのエネルギー抽出を最適化します。

5. 負荷への給電

蓄えられたエネルギーは、ワイヤレスセンサーノード、RF送信機、または超低電力モードで動作するマイクロコントローラーなどの低電力デバイスに電力を供給します。最新のシステムは、センサーが定期的に起動し、測定を行い、データを送信してスリープモードに戻るデューティサイクル動作をサポートできます。

エネルギーハーベスティング用圧電材料

材料の選択は、エネルギーハーベスティング性能を最適化するために重要です。異なるアプリケーションには、異なる材料特性が必要です：

PZTセラミックス（チタン酸ジルコン酸鉛）

PZT材料は、最高の電気機械結合係数（k₃₃は最大0.75）と圧電電荷定数（d₃₃は通常300〜600 pC/N）を提供し、高効率のエネルギーハーベスティングに最適です。当社のPZTディスクコンポーネントおよびリング素子は、エネルギーハーベスティング用途向けに最適化されています。

PVDFポリマー

柔軟なポリフッ化ビニリデン（PVDF）フィルムは、大きな変形や追従性のある設置が必要な用途に優れています。エネルギー密度はPZTより低いものの、PVDFの柔軟性は、ウェアラブルアプリケーションや人間の動きや繊維への統合からのエネルギーハーベスティングに最適です。

鉛フリーの代替品

環境規制により、ニオブ酸カリウムナトリウム（KNN）やチタン酸ジルコン酸バリウムカルシウム（BCZT）などの鉛フリー圧電材料の開発が推進されています。性能は現在PZTに劣りますが、進行中の研究により、特に中程度の電力密度アプリケーションにおいて、このギャップは縮まり続けています。

圧電エネルギーハーベスティングの応用

産業用モニタリングと予知保全

圧電ハーベスターは回転機械の振動センサーに電力を供給し、バッテリーメンテナンスなしで継続的な状態監視を可能にします。機械の振動からのエネルギーハーベスティングは、ベアリングの健康状態を監視し、異常を検出し、故障が発生する前に予測するワイヤレスセンサーシステムに十分な0.1〜10 mWの電力を供給します。

橋や建物の構造的健全性監視システムは、圧電エネルギーハーベスティングを使用して、亀裂、腐食、構造的劣化を検出する分散センサーネットワークに電力を供給します。遠隔地やアクセス困難な場所への設置は、コストのかかるバッテリー交換を排除します。

IoTとスマートシティインフラ

モノのインターネット革命は、自己給電型のセンサーノードに依存しています。圧電エネルギーハーベスターは以下を可能にします：

• 環境モニタリング： 周囲の振動によって駆動される温度、湿度、空気質センサー
• スマートビルディング： 自己給電型の占有センサーや環境センサーによるHVACの最適化
• 交通モニタリング： 路面に埋め込まれたハーベスターが車両検知およびカウントシステムに電力を供給
• 資産追跡： 物流アプリケーション向けのコンテナおよび出荷監視

医療およびウェアラブル電子機器

ペースメーカーなどの医療用インプラントは、心拍や身体の動きからエネルギーを収穫し、デバイスの寿命を5〜10年から数十年へと延ばす可能性があります。ウェアラブルヘルスモニターは、歩行、ランニング、またはその他の活動からエネルギーを収穫してバッテリー寿命を補います。

研究プロトタイプでは、歩行動作から1〜5 mWの発電が実証されており、これは多くのウェアラブルセンサーや健康監視デバイスに十分です。これは、医療グレードの圧電コンポーネントにおける当社の専門知識と一致しています。

自動車および輸送

タイヤ空気圧監視システム（TPMS）は、運転中のタイヤの振動や変形からエネルギーを収穫できます。鉄道用途には、通過する列車から信号システムやセンサーネットワークに電力を供給する線路設置型ハーベスターが含まれます。

家電製品

圧電素子が埋め込まれた床タイルや通路は、人の通行から電力を生成します。キーボードやリモコンは、ボタンの押下や機械的な作動のみによって電力を供給され、バッテリー不要になる可能性があります。

エネルギーハーベスティングシステムの設計上の考慮事項

共振チューニングと周波数マッチング

最大の電力抽出は、ハーベスターの固有振動数が環境の主要な振動周波数と一致するときに発生します。調整可能なハーベスターは、調整可能なプルーフマスまたは磁気スプリングを使用して、さまざまな周波数条件に適応します。一般的な周囲の振動周波数は10〜200 Hzの範囲であり、産業機械は多くの場合30〜60 Hzで振動します。

インピーダンス整合

圧電素子の電気インピーダンスは、最大の電力転送のために負荷インピーダンスと一致する必要があります。電力管理回路は、変化する振動条件や負荷要件に適応するインピーダンス整合アルゴリズムを実装します。

回路効率の最適化

エネルギーハーベスティングチェーンのすべてのコンポーネントは損失をもたらします。高効率の整流器、低静止電流レギュレータ、および超低リーク蓄電素子が不可欠です。機械的入力から使用可能な電気出力までのシステム効率は通常10〜40％の範囲ですが、高度な回路では60％以上を達成しています。

性能指標と出力電力

圧電エネルギーハーベスターは、振動の振幅と周波数に応じて、マイクロワットからミリワットの範囲の電力レベルを生成します：

• 低振動 (0.1g, 10 Hz): 10〜100 μW — 長いスリープ期間を持つ超低電力センサーに適しています
• 中程度の振動 (0.5g, 50 Hz): 100〜500 μW — 定期的な送信を行うほとんどのワイヤレスセンサーノードに電力を供給します
• 高振動 (1-2g, 100 Hz): 1〜10 mW — 頻繁なデータ送信を伴う継続的なセンシングを可能にします
• 衝撃/インパルスイベント: 短期間で10〜100 mWの範囲のピーク電力

最新の超低電力マイクロコントローラーとRFトランシーバーは、スリープモードでわずか1〜2 μA、アクティブ送信中に10〜20 mAしか消費しないため、エネルギーハーベスティングアプリケーションに非常に適しています。

利点と課題

主な利点

• バッテリー不要の動作： 使い捨てバッテリーによる交換コストと環境廃棄物を排除します
• コンパクトで耐久性： プルーフマス以外に可動部分のないソリッドステート動作
• 長寿命： 適切に設計されたシステムは、メンテナンスなしで20年以上動作可能です
• 拡張性： マイクロスケールのMEMSハーベスターから大規模な土木工学設備まで
• 環境持続可能性： 環境への影響が最小限の再生可能エネルギー源

技術的課題

• 電力密度の制限： 出力電力レベルは低電力電子機器には適していますが、高消費電力デバイスには電力を供給できません
• 周波数依存性： 狭帯域共振ハーベスターは安定した振動周波数を必要とします
• 設置の複雑さ： 最適な配置と機械的結合が性能にとって重要です
• 初期コスト： バッテリーと比較して初期費用が高いですが、ライフサイクルコストは低い場合が多いです
• 環境感度： 温度変動は共振周波数と材料特性に影響を与えます

将来のトレンドとイノベーション

研究は、いくつかの有望な方向性を通じて圧電エネルギーハーベスティング能力を向上させ続けています：

• 非線形ハーベスター： 非線形ダイナミクスと磁気相互作用を使用した広帯域動作
• ハイブリッドシステム： 圧電、電磁、および静電ハーベスティングメカニズムの組み合わせ
• ナノ構造材料： 効率を向上させコストを削減する高度な材料処理
• 機械学習の最適化： 複雑な振動パターンに適応するAI駆動の電力管理
• 柔軟で伸縮可能なデバイス： ウェアラブルや曲面用のコンフォーマルハーベスター

結論

圧電エネルギーハーベスティングは、自律センシングシステムのための持続可能なバッテリーフリー発電を可能にする変革的な技術を表しています。IoTの展開が拡大し、環境への懸念が持続可能性の取り組みを推進するにつれて、エネルギーハーベスティングソリューションは、産業、インフラ、医療、および消費者向けアプリケーション全体でますます不可欠になるでしょう。

成功には、材料の選択、機械設計、共振チューニング、および電気回路の最適化に細心の注意を払う必要があります。高性能圧電材料およびカスタムトランスデューサ設計における当社の専門知識により、特定のアプリケーション要件に合わせて最適化されたエネルギーハーベスティングソリューションを開発できます。
