すべてのミストが同じように作成されるわけではありません: 精密用途向けの超音波噴霧器の設計

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
5,083 文字
11 分で読めます
超音波噴霧器圧電アトマイザーネブライザーの設計工業用コーティングPZT材料精密霧化ピエゾセラミック素子

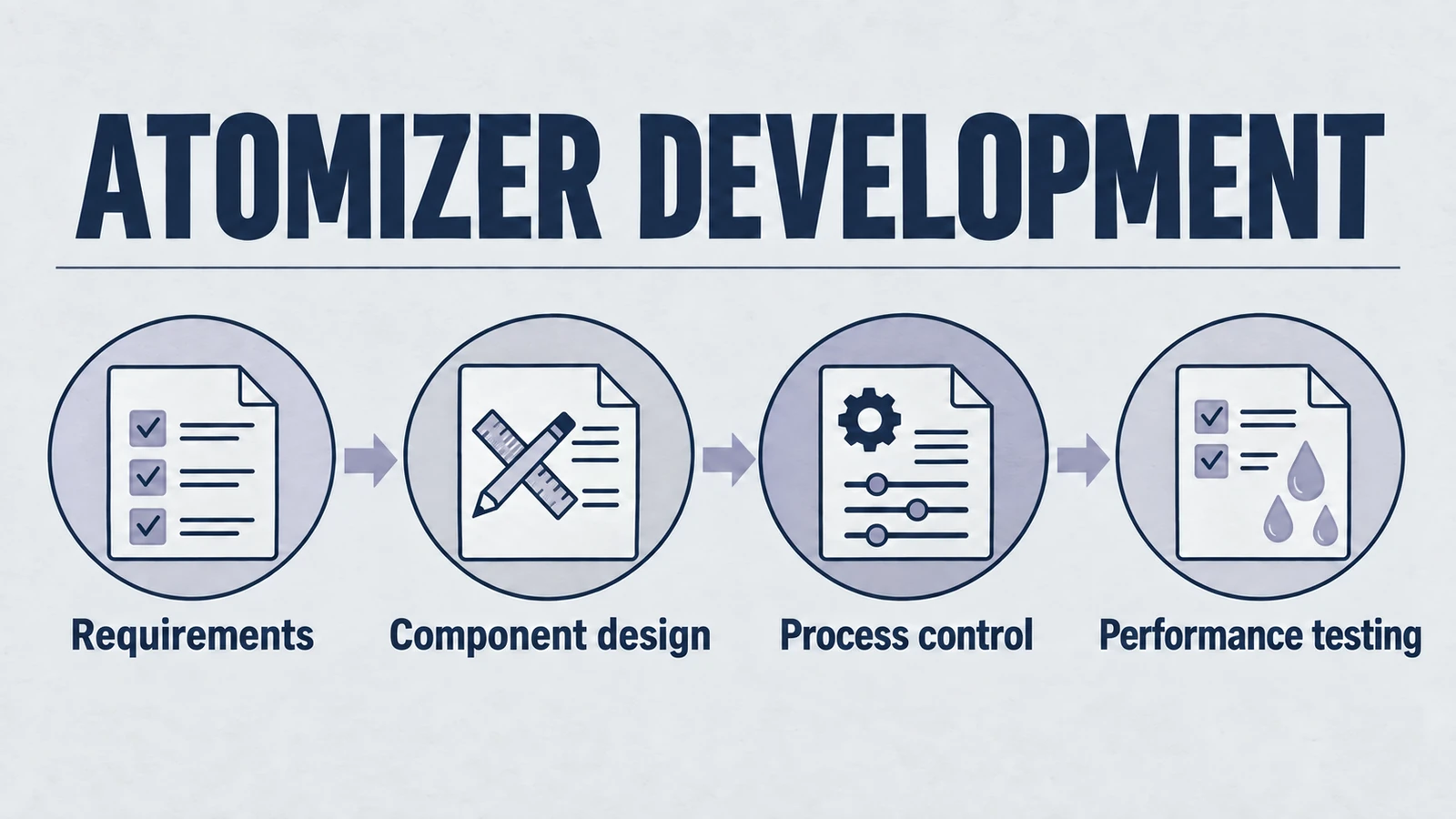

インフォグラフィック: アトマイザー開発、要件、コンポーネント設計、プロセス制御、パフォーマンステストをカバーします。

要件 · コンポーネント設計 · プロセス制御 · 性能テスト

超音波アトマイザーの一見シンプルさ

超音波噴霧器という用語を聞くと、家庭用加湿器が冷たい噴霧を空気中に押し出す様子を想像するかもしれません。同じ広範な物理原理は、精密ミスト、エアロゾル、コーティング、ネブライザー デバイスの設計にも現れています。圧電セラミック素子は、交流電気信号を高周波の機械振動に変換します。

しかし、類似点はここで終わります。

技術的には、超音波噴霧器はシステムです。内部の圧電部品は通常、ターゲットの周波数、静電容量、振動モード、および動作負荷に合わせて選択されるセラミックのディスク、リング、プレート、または接合された要素です。動作周波数はアーキテクチャによって異なります。一部の液面アトマイザーは MHz 範囲で動作しますが、メッシュ設計はより低い超音波周波数で動作できます。モデル固有の周波数と荷重アセンブリの測定値を使用します。

「超音波アトマイザー」と「圧電アトマイザー」という用語は、同じ意味で使用されることがよくありますが、同じ購入決定を表すものではありません。アトマイザーは完全なシステムです。 圧電セラミック素子は、デバイス設計者が液体、ハウジング、駆動回路、デューティ サイクル、ターゲット ミストの動作に適合させる必要がある振動源です。

民生用アクセサリと精密機器の違いは筐体だけではありません。それは、圧電エンジンの材料科学、電極パターン、形状、接合、製造の一貫性です。 OEM が噴霧システムを開発している場合、このセラミック要素を早期に選択することで、後の再設計作業を減らすことができます。

接続方式と取付寸法の検討には、20 mm 圧接型霧化ディスク、20 mm リード線付き霧化ディスク、25 mm ガラス複合霧化ディスクを比較できます。各構成の駆動回路と組立条件の確認が必要です。公称周波数が同じでも互換性を意味しません。

失敗の構造: 既製のアトマイザーが重要な用途で期待を裏切る理由

医療機器、産業、農業、民生用電子プログラムのエンジニアにとって、コンポーネントの問題が単なる「故障」であることはほとんどありません。多くの場合、これはアプリケーション内の不一致です。データシート上では部品が許容できるように見えても、実際のアセンブリでは周波数、振幅、温度、または出力の一貫性が保たれていません。

医療機器のジレンマ: 精度、安全性、携帯性のトリレンマ

ネブライザ装置の設計において、霧化部に求められるのは「霧を作ること」だけではありません。完成したデバイスチームは通常、エアロゾル出力、液滴サイズ分布、洗浄方法、材料接触経路、電気設計、および規制文書​​をシステムレベルで検証する必要があります。

  • 精度の課題: 液滴のサイズとミストの出力はシステム設計によって異なりますが、セラミック要素は周波数安定性、振動振幅、膜または液体表面との結合を通じて貢献します。
  • 携帯性の課題: ポータブル製品には、霧化機能が不必要な電力を要求しないように、効率的な圧電セラミック、安定した静電容量、および互換性のある駆動電子機器が必要です。
  • マテリアルコンタクトの課題: 圧電セラミックが液体経路の近くにある場合、完成品デバイスのメーカーは、コーティング、絶縁、接着剤、洗浄剤、および材料の文書化を評価する必要があります。コンポーネントのサプライヤーは、追跡可能な方法でこの作業をサポートできます。 PZT セラミック データと一貫した生産記録。

公称周波数または価格だけでセラミック素子を選択する OEM は、エンクロージャ、駆動回路、および検証サンプルがすでにロックされているときに、実際の要件を後で発見する可能性があります。

工業用コーティングの問題: 精度と耐久性のパラドックス

高度な製造では、超音波噴霧器が高価値の精密コーティングに使用されます。このテクノロジーは次の場合に不可欠です:

  • 医療機器: 移植可能な医療用ステント上に薬物ポリマーコーティングの正確で均一な層を塗布します。
  • 代替エネルギー: 太陽電池上に薄膜反射防止層または TCO 層を堆積します。
  • エレクトロニクス: 半導体製造における機能化ナノ粒子懸濁液の応用。

これらのアプリケーションは多くの場合、長いデューティ サイクルで実行され、ピエゾ素子が熱的、機械的、化学的ストレスにさらされます。

  • 粘度と詰まり: 医療用および工業用の配合物では、粘度、表面張力、懸濁物質が異なる場合があります。メッシュ/ノズルの形状、残留物、洗浄を検証します。セラミック グレードの選択は振動設計をサポートしますが、それ自体で詰まりが解消されるわけではありません。
  • 耐久性の課題: 工業用コーターのカスタム圧電セラミック コンポーネントは、一定の高い熱機械負荷に耐える必要があります。低品質のセラミックは亀裂や過熱を起こしやすく、機能寿命が短くなり、総所有コスト (TCO) が高くなります。

産業エンジニアにとって問題は再現性です。アトマイザー コンポーネントのバッチ #2 は、バッチ #1 のように動作する必要があります。そうしないと、コーティング レシピ、駆動回路、メンテナンス スケジュールが不安定になります。

YJ Piezo テクノロジーの違い: 圧電粉末から精密性能まで

YJ Piezo は 1996 年に設立され、圧電セラミック コンポーネント、PZT 材料、カスタム セラミック形状に重点を置いています。アトマイザーおよびネブライザー関連プログラムの場合、私たちの役割は、セラミック要素、材料の選択、形状、電極、および設計のテストデータ側をサポートすることです。

私たちの哲学:「パウダーからパフォーマンスへ」

私たちの核となる哲学は「パウダーからパフォーマンスへ」です。これは、PZT 材料の配合から成形、焼結、機械加工、電極の塗布、分極処理、電気検査に至るセラミック プロセスを制御することを意味します。

これが超音波アトマイザーにとってなぜ重要ですか?材料の変化により、静電容量、共振動作、誘電損失、発熱が変化する可能性があります。プロセス管理とバッチテストは、プロトタイプとその後の生産ロットが合意された仕様内に収まっていることを検証するのに役立ちます。

当社の専門知識: 「アプリケーション固有の」エンジニアリング

当社の基本原則は、セラミック要素が用途に適合する必要があるということです。圧電技術における長年の経験を持つ研究開発チームの支援により、機械設計の変更が困難になる前に、お客様がディスク、リング、長方形、およびカスタム形状を比較できるよう支援します。

  • 高精度のエアロゾルおよびセンシング設計の場合:PZT-5A や PZT-5H などの高感度材料は、設計が低駆動レベルでの強力な電気機械応答を必要とする場合に評価できます。
  • 高出力の工業用設計の場合: アセンブリの損失が低く、機械的品質が高く、駆動時の安定性が向上する必要がある場合は、PZT-8 などの硬質 PZT 材料を検討できます。

当社の品質: グローバルパートナーの保証

当社は、北米、ヨーロッパ、アジアの世界で最も要求の厳しい市場にサービスを提供する強固なサプライチェーンを備えた、信頼できるグローバルパートナーです。この信頼は検証可能な品質の基盤に基づいて構築されています。

当社のコンポーネント作業には、合意された材料記録、プロセス管理、電気試験が含まれます。該当する証拠がコンポーネントと注文に対して確認されます。完成したアトマイザー、ネブライザー、およびエアロゾルデバイスには、デバイスメーカーによる独自のシステムレベルの検証が依然として必要です。

実践ガイド: YJ Piezo が超音波アトマイザーを共同設計する方法

当社との提携は、単なる取引ではなく、共同エンジニアリング プロセスです。

液面と振動メッシュのアーキテクチャの解明

従来の超音波ネブライザーと振動メッシュ ネブライザーはどちらも圧電駆動を使用できますが、エアロゾル生成メカニズムが異なります。普遍的なランキングではなく、配合の互換性、検証済みの出力、温度、電力、使用目的を使用して選択してください。

  • 従来の超音波システム: 音響エネルギーにより、液体表面でエアロゾルが生成されることがあります。加熱と配合の適合性は、装置全体と動作条件によって異なります。従来の装置は引き続き医療用途で使用されますが、メッシュ装置は製剤を加熱することもできます。
  • 最新の「振動メッシュ」技術: 多くのコンパクトな設計では、圧電セラミック リング または関連要素を使用して、微細穴あきメッシュを振動させます。液体は精密な穴から押し出され、完成したアセンブリが最終的なエアロゾルの挙動を制御します。

YJ Piezo は、カスタム圧電ディスク、リング、プレート、カスタム形状など、これらのシステム内で使用される高周波圧電セラミック コンポーネントをサポートしています。

YJ Piezo の「コンセプトから本番まで」の旅

あなたがプロジェクトを私たちに持ち込むと、4 ステップの共同エンジニアリング プロセスが開始されます。

  1. アプリケーション分析: データシートの枠を超えて取り組みます。液体の粘度、化学組成、必要な正確な液滴サイズ (3μm 対 8μm)、電力バジェット、動作環境についてお伺いします。
  2. 素材優先のデザイン: あなたの回答に基づいて、当社のエンジニアが適切な製品を選択します。 PZT マテリアル 高感度 PZT-5A/PZT-5H やハード PZT-8 などのファミリー。
  3. カスタムセラミックエンジニアリング: 私たちはサポートします ディスク, リング, 長方形、ターゲットの振動モードに合わせた電極と寸法のオプションを備えたカスタム セラミック形状。
  4. 製造と保証: 当社は、バッチ トレーサビリティと同意された電気テストを備えた社内でセラミック コンポーネントを製造しているため、エンジニアリング チームはプロトタイプと量産サンプルをより明確なデータで比較できます。
エンジニアリングチャレンジ 「既製」コンポーネント YJ Piezo 「アプリケーション固有」ソリューション
液滴のサイズと濃度 標準化された部品。ばらつきが広い。液滴のサイズは公称値であり、システムに依存します。 共同設計された周波数: セラミックの形状、周波数ターゲット、および電極の設計は、液体経路および駆動回路に合わせて調整されます。
コンポーネントの信頼性 (目詰まりなど) 一般的な設計では、粘性のある液体が詰まりやすくなります。工業的に継続的に使用すると、亀裂や過熱が発生しやすくなります。 材料優先設計: 高出力工業用途向けに堅牢な「硬質」PZT-8 を選択するか、特定の粘度に合わせて設計し、用途固有の認定によって確立された信頼性と耐用年数を備えています。
コンタクトパスのドキュメント 材料の起源は不明。コーティング、絶縁戦略、または接触経路の文書を評価するのは困難です。 検証可能な品質: 完成デバイス チームの検証作業をサポートする、合意された材料記録、検査データ、セラミック仕様。
電力効率と小型化 高い誘電損失。非効率的です。ポータブル デバイスではバッテリーがすぐに消耗します。かさばる標準サイズ。 最適化された PZT 配合: 当社では、PZT 材料を低エネルギー損失と高効率に設計し、コンパクトな電池駆動の設計を可能にします。
サプライチェーンと一貫性 バッチ間のパフォーマンスは変動します。生産規模を拡大するにはリスクが伴います。取引サプライヤー。 垂直統合パートナー: 「パウダーからパフォーマンスまで」。バッチ管理、トレーサビリティ、エンジニアリング パートナーからの長期安定供給。

結論: コンポーネントによってイノベーションを制限させないでください

超音波噴霧器は、ミストプルームだけでは定義されません。その性能は、セラミック要素、液体経路、膜、ハウジング、電子機器がどのように連携するかによって決まります。

既製部品の制限によってイノベーションの境界が定義されるべきではありません。 「仕様内」であってもアプリケーション内で問題が発生するコンポーネントは、進歩の妨げとなります。

YJ Piezo は「コンセプトからコンポーネントまで」のパートナーです。 1996 以来、当社は材料科学の専門知識、セラミック製造規模、グローバル OEM プログラムの品質システムを構築してきました。

あなたのプロジェクトはカスタムです。コンポーネントにも同じ厳密さが求められます。

今すぐ YJ Piezo エンジニアリング チームにお問い合わせください。PZT セラミック材料、ディスク/リングの形状、周波数ターゲット、電極パターン、噴霧システムのサンプルのニーズについてご相談ください。より広範な OEM プログラムの場合は、RFQ を送信する前に、カスタム圧電コンポーネント サプライヤーの機能を確認してください。
