安全性の利点: 有害な酸の非接触測定

要旨: 化学物質在庫の安全性におけるパラダイムシフト

工業用化学物質管理という一か八かの領域において、有害な酸、特に塩酸 (HCl)、硫酸 (H₂SO₄)、およびフッ化水素酸 (HF) の保管と処理は、エンジニアリング上の永続的な課題となっています。極度の腐食性、揮発性蒸気の放出、および厳格な規制監視が交差することで、計器類の故障に対する「完璧な嵐」が発生します。歴史的に、これらの環境におけるレベル測定は、水中圧力トランスデューサー、フロートゲージ、容量性プローブなどの接触ベースの技術に依存していました。しかし、経験的データと壊滅的な事例研究により、これらのレガシー システムの重大な弱点が明らかになりました。つまり、媒体との物理的接触が、センサーの故障、封じ込め違反、および人員への曝露の主なベクトルであるということです。

この包括的な調査レポートは、 Yujie ピエゾ技術は、上部取り付け型の非接触レベル測定ソリューションに移行するための決定的な安全ケースを明確に示しています。高度な圧電イノベーションを活用することにより、特に UltraNova1 産業用センサー と MRR1 IoT スマートセンサー—施設は接液部に関連する故障モードを排除できます。この文書は、プラント管理者、安全技術者、計測専門家向けの包括的なガイドとして機能し、酸蒸気の物理化学的挙動、OSHA および EPA の規制上の義務、最新の超音波センシングを危険な化学物質の安全性にとって優れた選択肢にするポリフッ化ビニリデン (PVDF) の材料科学について詳しく説明しています。

1.化学的敵対者: HCl ハザードの物理を理解する

非接触測定の必要性を理解するには、まず敵を理解する必要があります。塩酸は単なる静的な流体ではありません。それは、積極的に封じ込めと機器の境界を破壊しようとする、動的で攻撃的な化学システムです。

1.1 物理化学的性質と蒸気力学

塩酸は、塩化水素ガスの水溶液です。周囲温度で蒸気圧が比較的低い硫酸とは異なり、HCl は揮発性が高くなります。

• 蒸気圧: 濃度 37% (標準工業濃度) では、HCl は高い塩化水素ガス分圧を示します。これは、貯蔵タンク内の液体の上の「空の」空間 (ヘッドスペース) が実際には空ではないことを意味します。濃密な腐食性ガスが充満しています。
• ヒュームの動作: 塩化水素ガスは大気中の湿気と接触すると、白い酸性の霧を形成します。これらのミストは空気より重く、浸透力が高くなります。それらは単に表面を腐食するだけではありません。これらはエラストマー、ガスケット、ケーブルジャケットの微細な孔に浸透します。

1.2 腐食のメカニズム: 標準材料が失敗する理由

塩化物イオン (Cl⁻) は小さくて移動しやすいことで知られています。として知られるメカニズムを通じて、304 や 316 ステンレス鋼などの不動態化された金属を攻撃します。 孔食.

1. パッシブ層の内訳: ステンレス鋼は、保護のために薄い酸化クロム層に依存しています。塩化物イオンがこの層に浸透し、局所的な陽極を形成します。
2. 自己触媒的成長: ピットが形成されると、ピット内部の環境はますます酸性になり、塩化物イオンが濃くなり、腐食速度が指数関数的に加速します。
3. 応力腐食割れ (SCC): 機械的負荷がかかったセンサー (フロート測定ロッドや締め付けられたフランジなど) では、引張応力と腐食環境の組み合わせにより、金属コンポーネントの突然の脆性破損が発生します。

1.3 健康と安全への影響 (IDLH)

HCl への曝露に対する安全域は信じられないほど狭いです。労働安全衛生局 (OSHA) は、許容暴露限度 (PEL) をわずか 5 ppm の上限に設定しています。 「生命または健康に直ちに危険」（IDLH）レベルは50ppmです。

• 計測のリスク: 保守技術者が故障した接触センサーを交換するためにタンクを開けると、致死量をはるかに上回る数千 ppm を超える可能性があるヘッドスペース濃度に即座に曝露されます。したがって、 信頼性は安全性です。故障しないセンサーとは、人間による曝露を必要としないセンサーのことです。

2.故障の解剖学: 水中センサーと接触センサーのリスク

業界では、そのシンプルさと初期コストの低さから、数十年にわたり、水中圧力トランスミッターとフロート システムを利用してきました。しかし、「故障モードと影響分析」(FMEA) により、これらのデバイスは本質的に長期の酸の保管には適していないことが明らかになりました。

2.1 水中圧力トランスデューサー: 「ウィッキング」効果

水中センサーは、液柱の静水圧を検出することでレベルを測定します。機能するには大気圧を参照する必要があり、そのためには微細なブリーザー チューブを備えた通気ケーブルが必要です。

• ケーブル ジャケット攻撃: ケーブルの外側ジャケット (多くの場合、ポリウレタンまたは PVC) は酸に完全に浸されます。時間の経過とともに、HCl 分子がポリマーマトリックスに移行し、膨張、脆化、亀裂を引き起こします。ジャケットが破壊されると、酸がセンサー電子機器に直接流れ込みます。
• 毛細管破壊モード: ジャケットが保持されていても、ブリーザーチューブが導管として機能します。温度の変化によりセンサーが「呼吸」します。 (接続箱内の) 終端点が微量の酸蒸気にさらされた場合でも、腐食性の空気がチューブを通ってセンサー ダイアフラムの背面に引き込まれます。この腐食は、 裏返し は、センサーが致命的に故障するまで検出できません。

2.2 機械式フロートとディスプレーサ

フロートゲージは浮力と機械的結合に依存しています。物理的な障害や材質の不適合の影響を受けやすいです。

• 結晶化焼付き: HCl 蒸気は、多くの場合、周囲のアンモニア (農業地域またはその他の植物プロセスに存在) と反応して、塩化アンモニウム塩を形成します。これらの塩はフロートセンサーのガイドロッド上で結晶化し、フロートがその場で凍結します。タンクが過充填されている間、フロートが凍結すると「安全な」レベルが示される場合があります。
• リークパス: 接触センサーは通常、液体または高濃度の蒸気と直接接触する取り付けフランジまたはネジ接続を必要とします。すべてのガスケットが漏れの可能性のあるポイントになります。プラスチックタンク (ポリエチレン/FRP) では、剛性金属センサーフランジとプラスチックタンクの間の熱膨張差によりシールが破損し、タンク屋根に漏れが発生する可能性があります。

2.3 容量性プローブと導電性プローブ

静電容量センサーは、プローブとタンク壁の間の静電容量の変化を測定します。

• 誘電体シフト: これらのセンサーの精度は、一定の誘電率に依存します。ただし、酸の濃度が変化すると（たとえば、層化や混合の問題により）、誘電率が変化し、重大な測定誤差が生じます。
• コーティングの問題: プローブ上に粘性のあるスラッジや結晶が蓄積すると電気的特性が変化し、「ファントム レベル」が発生し、頻繁なクリーニング (したがって暴露) が必要になります。

3.解決策: 非接触超音波測定の物理学

危険管理の階層は次のように規定します。 排除 は最も効果的な安全戦略です。上部に取り付けられた非接触センサーは、検出素子を腐食性媒体から物理的に切り離すことにより、化学的相互作用の危険を排除します。

3.1 音響原理

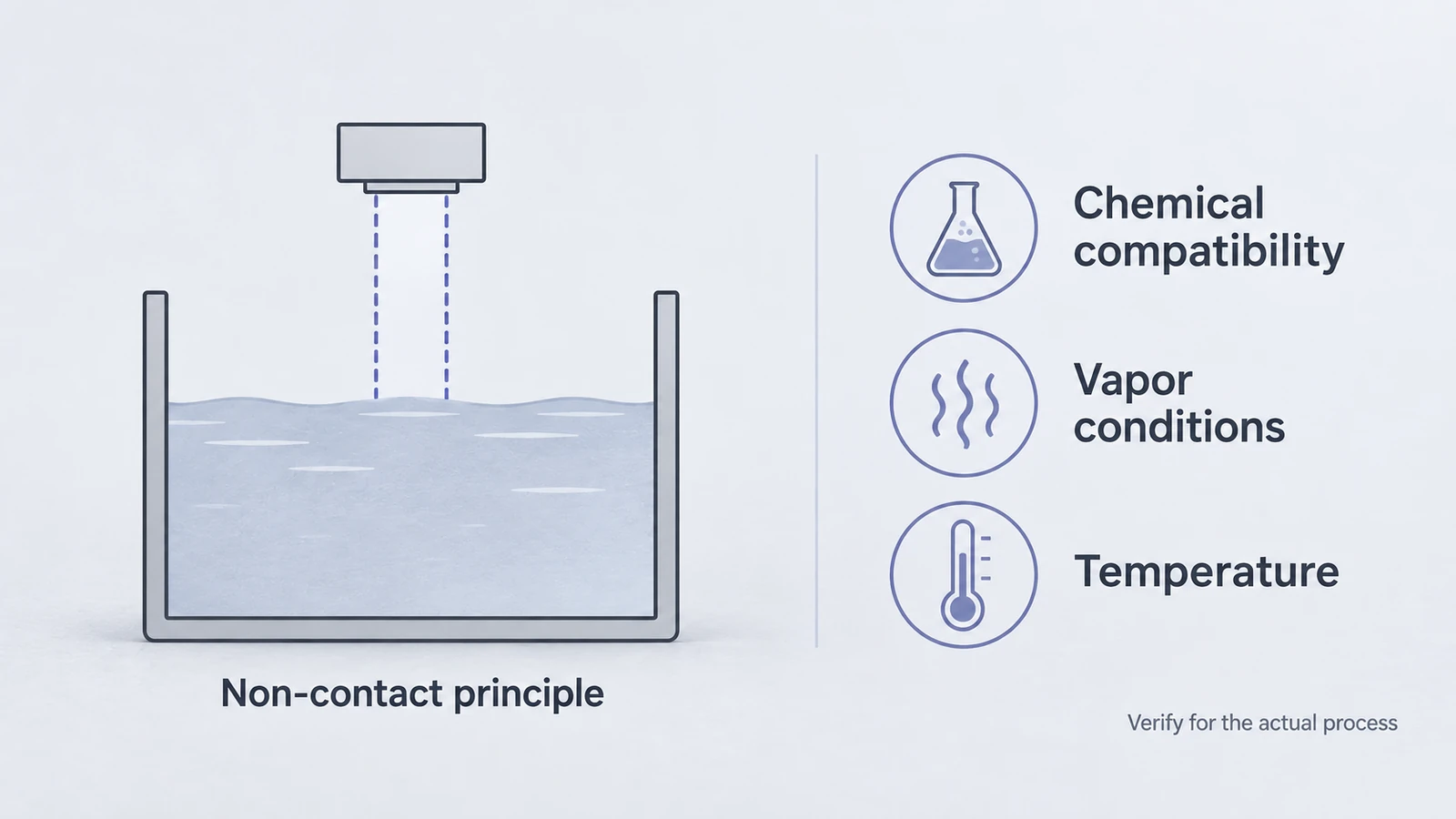

超音波センサーは飛行時間型 (ToF) 原理に基づいて動作します。センサーは音響パルス (通常は 20 kHz ～ 80 kHz の範囲) を発します。このパルスはエアギャップを通って伝わり、液体表面で反射してトランスデューサーに戻ります。

この方法では、センサーが 酸には決して触れないでください。インタラクションは純粋に音響的です。

3.2 圧電心臓: Yujie テクノロジー

すべての超音波センサーの中核には、 圧電セラミック素子。ここが Yujie ピエゾ技術 はその分野の専門知識を発揮します。 Yujie は、センサーのエンジンとして機能するチタン酸ジルコン酸鉛 (PZT) セラミックを製造しています。これらは、次のようなさまざまな形状で利用できます。 ディスク, リング、および チューブ—詳細については、 ジオメトリ選択ガイド.

• 逆圧電効果: 高電圧の電気パルスが Yujie PZT セラミックに印加されると、結晶格子が変形し、機械的振動が発生します。この振動が空気と結合して音波を生成します。
• 直接圧電効果: エコーが戻ってくると、センサーの面が振動します。 PZT クリスタルは、この微小な機械的ストレスを電気信号に変換し、マイクロコントローラーによって処理されます。
• セラミックの品質が重要な理由: 危険な用途では、信号の完全性が最も重要です。蒸気は音波を減衰（弱め）します。 Yujie の高品質セラミックは、電気機械結合係数が高くなるように設計されており、エネルギーをより効率的に変換します。これにより、Yujie センサーは、より小さなセンサーを盲目にしてしまう高密度の HCl 蒸気を「パンチスルー」することができます。

3.3 蒸気への対処: 音速チャレンジ

超音波技術の批評家は、音速に対する蒸気の影響をよく引用します。 HCl タンクでは、ヘッドスペースは空気と HCl ガスの混合物です。

• 差異: 純粋な HCl ガス中の音速は空気中よりも遅くなります。濃度が著しく高いと、測定エラーが発生する可能性があります (音の伝わり方が遅いため、センサーはレベルが実際よりも低いと認識します)。
• 緩和策: のような最新のセンサー ウルトラノヴァ1 は統合された温度補償を利用します。重要な精度を得るために、基準ターゲット (既知の距離にある固定バー) をタンクネックに取り付けて、実際の混合蒸気の音速を継続的に校正できます。

4.材料科学の利点: PVDF と耐食性

酸中での非接触センサーの成功は、化学物質に面する材質に完全に依存します。ここが ポリフッ化ビニリデン (PVDF) が重要な差別化要因となります。

4.1 PVDF 対世界

標準的な超音波センサーはエポキシまたはアルミニウムの面を使用しており、酸性ガスに急速に溶解します。ユジエさん ウルトラノヴァ1 および酸対応センサーは、PVDF (Kynar®) トランスデューサー面を利用しています。

• 化学的不活性: PVDF は、強酸、弱塩基、および塩に対して優れた耐性を備えたフルオロポリマーです。塩酸 (最大 37%)、硫酸 (最大 98%)、硝酸の影響を受けません。
• 音響インピーダンスのマッチング: 耐薬品性を超えて、PVDF の音響インピーダンスは約 3 ～ 4 MRayls であり、セラミック (30 MRayls) やステンレス鋼よりも空気 (0.0004 MRayls) や水 (1.5 MRayls) に非常に近いです。この物理的特性により、センサーから空気へのより効率的なエネルギー伝達が可能になり、その結果、発煙環境においてより強力な信号とより高い信頼性が得られます。

4.2 材料抵抗の比較表

5.製品スポットライト: Yujie UltraNova1 および MRR1

Yujie ピエゾ技術 は、重工業処理とスマートな在庫管理の両方に対処する、非接触安全性への段階的なアプローチを提供します。

5.1 UltraNova1: 労働安全規格

ウルトラノヴァ1 は、腐食環境用の主要なプロセス制御センサーとして設計されています。最も要求の厳しい用途で故障した水中センサーや水上センサーを置き換えるように設計されています。

• 設計哲学: 気密封止された PVDF 面と堅牢な耐薬品性ハウジング (NEMA 4X / IP67) で構築された UltraNova1 は、水中プローブの「ウィッキング」故障モードの影響を受けません。
• ショートデッドゾーン: Yujie の高周波ピエゾ エンジニアリングを活用して、UltraNova1 はタンク上部の「ブラインド ゾーン」を最小限に抑えます。これは、1 ガロン単位の容量が重要な小型デイタンクや化学飼料スキッドにとって非常に重要です。
• アプリケーション: デイタンク、スクラバーサンプ、IBC トート。

5.2 MRR1: IoT ガーディアン

MRR1 は分散型安全の未来を表します。 「コンパクトな IoT スマートシティ距離センサー」と呼ばれるこのセンサーの用途は、危険な化学物質の物流に深くまで及びます。

• 遠隔安全監視: MRR1 は「ベンダー管理在庫」(VMI) に最適です。化学薬品の販売業者は、顧客サイトの HCl タンクのレベルを遠隔監視できます。これにより、緊急の急ぎ配送が防止され、タンクが満杯になることがなくなります。
• 「安全ループ」の冗長性: 堅牢な安全アーキテクチャでは、MRR1 は独立した高レベル アラームとして機能します。主要な制御システムに障害が発生した場合でも、バッテリ駆動または LoRaWAN に接続された MRR1 は救難信号をクラウドに送信し、差し迫ったオーバーフロー イベントを安全管理者に警告します。
• 導入の容易さ: コンパクトな性質により、構造的に大きな変更を加えることなく既存のタンク ポートに後付けすることができ、パッシブ タンクを即座に「スマート」な資産にアップグレードできます。

6．規制順守: 非接触の法的事例

非接触測定の採用は、単なる技術のアップグレードではありません。それはコンプライアンス戦略です。米国と欧州の規制当局は、安全性の負担を事業者に直接課しています。

6.1 OSHA 1910.119 (プロセス安全管理)

水性 HCl は無水 HCl の厳格な基準量から免除される場合がありますが、「一般義務条項」は雇用主に認識されている危険性のない職場を提供することを要求しています。

6.2 EPA 40 CFR 112 (SPCC)

流出防止、管理、および対策 (SPCC) 規則では、石油および危険物質タンクの過充填防止が義務付けられています。の MRR1はデジタル自己診断機能を備えており、SPCC 準拠システムに必要な信頼性を提供します。

6.3 API 2350: タンクゲージ規格

API 2350 は、単純なポイント スイッチよりも連続レベル測定 (UltraNova1 など) を明示的に優先します。連続測定により、制御システムは次の値を計算できます。 上昇率、満水までの時間を予測し、オペレーターにポンプを停止するよう十分な警告を与えます。

7.運用上の利点: メンテナンスと総所有コスト (TCO)

超音波センサーの初期購入価格は単純なフロート スイッチよりも高くなる可能性がありますが、総所有コストでは非接触技術が大幅に有利になります。

• メンテナンスの削減: 接触センサーは、清掃と検査のために四半期ごとに取り外す必要があります (LOTO、スーツ、リスク)。 UltraNova1 は基本的に機械的なメンテナンスを必要としません。
• 安全性 ROI: 1 回の酸流出の費用は 50,000 ドルを超える可能性があります。 10 年間で、施設は UltraNova1 1 台に対して水中センサー 7 台を購入する可能性があります。 ROI は多くの場合 2 年以内に達成されます。

8.有害な酸に対する設置のベストプラクティス

8.1 取り付け位置

• 1/6 ルール: センサは側壁からタンク径の1/6以上の距離に取り付けてください。
• ノズル設計: 酸タンクの場合、ノズルは「ビーム角度」まで伸びてはなりません。センサー面はタンク内にわずかに突き出るか、幅広で短いフランジに取り付けるのが理想的です。

8.2 結露と泡への対処

• 角度取り付け: わずかな角度 (1 ～ 3 度) が、エコーを内部の障害物から遠ざけるのに役立つ場合があります。
• 温度安定性: 可能であればタンクが熱帯の直射日光にさらされないようにするか、日よけを使用してください。

９．比較分析: レーダーと超音波

レーダー: 蒸気の影響を受けず、高圧・高温環境に適しています。高い。

超音波 (Yujie):

• コスト効率: 標準ストレージを大幅に手頃な価格でご利用いただけます。
• 材質の互換性: PVDF 超音波センサーの平らな面は頑丈で、レーダー アンテナと比べて掃除が簡単です。

結論: HCl の大気貯蔵用に、Yujie 超音波センサーは性能と価格の最適なバランスを提供します。

10.結論: 孤立の必要性

「許容可能なリスク」の許容範囲は縮小しています。 Yujie ピエゾ技術 はこの変化の最前線に立っています。圧電効果を利用し、化学的に不活性な PVDF 外装で包み込むことにより、 ウルトラノヴァ1 と MRR1 センサーは決定的なソリューションを提供します。

彼らは、 安全上の利点 の絶縁: 腐食からの絶縁、漏れからの絶縁、危害からの絶縁。塩酸の保管を担当する施設管理者にとって、選択は明らかです。未来は非接触であり、未来は安全です。
