PZTセラミックの見積依頼テンプレート：寸法・材質・電極・数量
便利な PZT セラミックの RFQ は、必要な形状、寸法、数量から始まります。材料、電極配置、図面が利用可能な場合は追加します。単純なディスク、リング、プレート、チューブの場合は、完全なエンジニアリング文書パッケージがなくても問い合わせを開始できます。
RFQ は見積依頼を意味します。このテンプレートは、セラミック要素を部品として購入するためのものです。サプライヤーが何を製造して見積もるべきかを理解するのに役立ちます。完全なトランスデューサが必要な場合は、それを明示的に含めるか、専用のトランスデューサを使用します。 クリーニングトランスデューサー購入ガイド.
形状を定義する寸法から始めます
寸法の横に単位を記載します。 「小さいリング」などのラベルや写真だけではサイズを特定できません。異なる部品のグループの場合は、各項目に個別の参照と独自の数量を与えます。
| 形状 | 含める寸法 | 役立つ追加情報 |
|---|---|---|
| 円板 | 直径と厚さ | ノッチ、平坦、または電極のない領域 |
| リング | 外径、内径、厚さ | 中央開口部の周囲に必要なフィット感 |
| 長方形の板または棒 | 長さ、幅、厚さ | どの面に電極が付いているか |
| 管 | 外径、内径、長さ | 内側、外側、または端面の電極要件 |
例:「リング：外径[値]、内径[値]、厚さ[値]、すべて[単位]」と記入します。括弧で囲まれた値は実際の寸法であり、カタログの制限ではありません。これらの基本寸法では表現できないフィーチャを図面またはマークされたスケッチに記述します。
アウトラインを明確な部品説明に変える
リングの場合、外径、内径、厚さは独立した寸法となります。チューブの場合、壁が外径と内径によって定義されるのか、それとも直径と壁の厚さによって定義されるのかを述べます。矛盾する値のセットを提供しないでください。長方形のパーツは、特に電極が最大のペア以外の面にある場合、長さ、幅、厚さの明確な方向が必要です。
単語で複数の部分を説明できる場合は、ラベル付きのスケッチを使用します。どの面が電極であるか、接続が必要な場所、およびすでに定義されている場合はどの方向が分極軸であるかをマークします。材料グレードでは、これらの欠落しているジオメトリや接続の詳細は提供されません。
呼び寸法、公差、平面度、表面仕上げがさまざまな質問に答えます
「厚さ [値]」は呼び寸法を示します。公差は、その寸法で許容される変動を示します。平坦度は平面からの逸脱を表しますが、表面粗さはより小さなスケールの表面の質感を表します。滑らかな顔は自動的に平らになるわけではありません。 APC さん 技術的なよくある質問 はこの違いを説明しています。
RFQ の場合は、既存のアセンブリに必要な要件を特定します。確立されていない場合は、無関係なサプライヤーのデフォルトを挿入するのではなく、議論のためにオープンなままにしておきます。の APC 許容差ページ は、電気的許容差と寸法的許容差が個別に指定されていることを示す有用な証拠です。 YJの製造仕様ではありません。
既知の材料と電極の要件を含める
すでに部品を購入している場合は、仕様書から材料指定をコピーし、サプライヤーの指定をそのように確認してください。一般的な PZT ファミリとメーカー固有のグレードは、異なるレベルの説明です。の PZT 資料参照ページ は、利用可能な材料情報を読むのに役立ちます。
電極被覆率は、導電性表面がどこに位置するかを表します。反対面の電極、指定された接続領域、または別の配置が必要かどうかをサプライヤーに伝えてください。リード線や組立部品が必要な場合は別途ご指示ください。ベアセラミックの見積りには、配線やアセンブリが含まれると想定すべきではありません。
仕様で定義されている場合は、偏光方向を追加します。不明な場合は、無関係な例から方向を選択するのではなく、不明としてマークしてください。サプライヤーは、未確認の詳細を完成した要件として扱うことなく、見積に必要なものを明確にすることができます。
必須の入力情報とオプションのサポート情報を分離する
最初のメールでは購入リクエストを明確にする必要があります。既知の材料グレード、既存の図面、またはアプリケーションの説明により対応が改善される可能性がありますが、すべての購入者がこれらすべてを準備しているわけではありません。

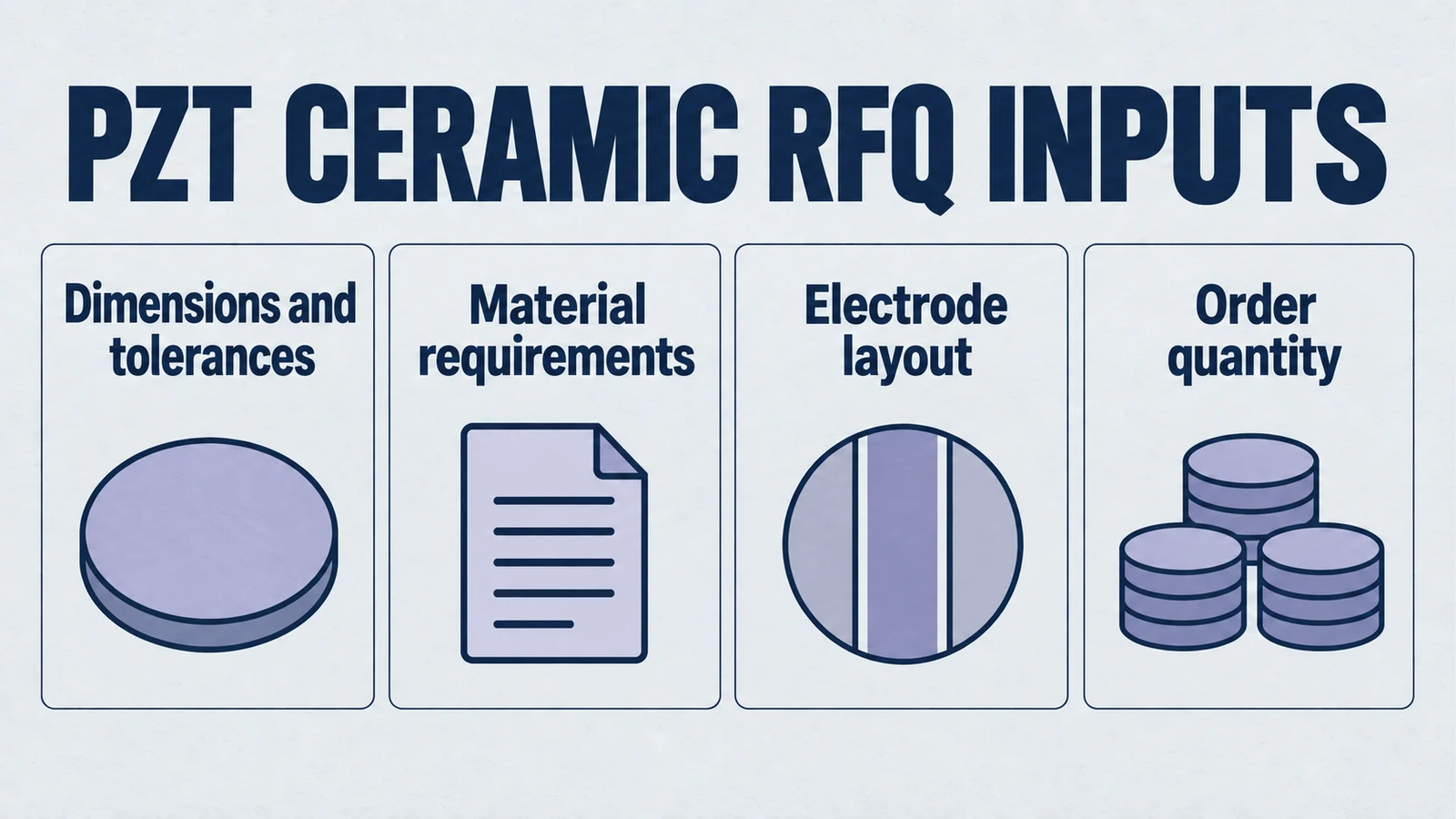

- 次から始めます: の形状、寸法、単位、および必要な数量。
- 既知の場合は追加します: 材料、電極、分極および寸法公差。
- 可能な場合は添付します: 図面、部品仕様、関連写真、または現在の部品参照。
- 購入内容について説明してください: サンプルの評価、製造オーダー、補充、または代替サプライヤーの問い合わせ。
- 該当する場合は以下を含めます: 必要な検査記録、梱包、送り先、および要求されたタイミング。
寸法がアセンブリのフィットを制御する場合は、必要な公差を特定します。別の部品の図面に表示されるからといって、厳密な公差をすべての寸法にコピーすることは避けてください。要件では、必要なコンポーネントを説明し、まだ修正されていない部分については明確にする必要があります。
このセラミック見積メールをコピーする
件名: PZT セラミックの見積 — [形状と部品の参照]
こんにちは、YJ Piezo さん
次のセラミック部品のお見積りを希望します。
形状: [ディスク/リング/長方形プレート/チューブ]
寸法と単位: [詳細]
必要数量: [この注文]
材質または現在のグレード（わかっている場合）: [詳細 / 不明]
電極と分極の要件（既知の場合）: [詳細 / 不明]
図面または部品参照（入手可能な場合）: [参照と改訂]
購入目的: [評価/製作/リピート注文/代替サプライヤー]
お届け先とご希望のタイミング：[詳細]
その他の要件: [該当する場合]明確にする必要がある詳細をお知らせいただき、見積書で提案されている仕様と供給範囲を確認してください。
比較したい他の数量の行を追加できます。予想される年間需要は、現在のリクエストの数量とは別にしてください。の ボリューム見積もりガイド パーツの仕様を変更せずに比較を整理する方法について説明します。
図面、写真、または既存の部品リファレンスの送信
例: 異なる部分につながる 2 つの説明
「両面に電極を備えたプレート」は完全に聞こえるかもしれませんが、サプライヤーは依然としてどちらの面を知る必要があります。広い面に電極を備えた薄いプレートは、片側の両方の端子にアクセスする必要があるプレートとは接続構成が異なります。電極ラップまたは追加の接続機能は、「両側」という表現から推測するのではなく、明示的に示す必要があります。これは図面をわかりやすくするための例であり、すべての電極配置が利用可能であることを確認するものではありません。
同様に、「周波数 [ターゲット]」は、それが単体のセラミックの指定された共振であるか、組み立てられたデバイスの要件であるかを示す必要があります。モードまたは測定基準がわかっている場合は追加します。ターゲットが完成した機器に属している場合は、それを検証済みの緩み部品の特性として提示するのではなく、サプライヤーにそのコンテキストを伝えます。
送信する前に: 各明細項目に部品参照が 1 つ、単位と独自の数量を含む寸法セットが 1 つあることを確認してください。電子メール、スケッチ、および古い添付ファイルが一致しない場合は、どの文書が準拠しているかを特定します。この曖昧さを解決することは、一般的な材料特性の別のページを追加するよりも役立つことがよくあります。
図面には、そのリビジョンと使用される単位を示す必要があります。古い図面が電子メール スレッドに残っている場合は、この問い合わせにどのリビジョンが適用されるかを特定してください。複数の関連部品については、要求された数量を簡単に照合できるように、電子メールに部品参照と添付ファイル名を記載します。
写真で形状と電極のレイアウトを示すことができますが、寸法を置き換えるのではなく、寸法を添付する必要があります。既存のサプライヤーの部品番号しかない場合は、入手可能な仕様を含めてください。部品番号だけでは、別のサプライヤーがその部品を識別または複製できることを保証するものではありません。
リクエストに含まれる場合 既存の PZT セラミックの 2 番目のソース、変更しない必要がある要件を説明します。評価部品を注文するかどうかを決定する前に、提案された代替案を応答で特定する必要があります。
PZT セラミックの RFQ に関するよくある質問
標準のディスクまたはリングの図面は必要ですか?
寸法と数量から始めることができます。知っている材料と電極の詳細を含めてください。部品に追加のフィーチャ、重要な公差、または特定の電極パターンがある場合、図面はさらに便利になります。
オンラインに掲載されていないサイズについて問い合わせることはできますか?
はい。カタログには例が掲載されています。必要な一般的なセラミック形状の寸法を、 カスタム圧電コンポーネントのページ;その部品の実際の製造および供給要件が確認されます。
年間要件が決まっていない場合はどうなりますか?
現在必要な数量を記載し、年間需要を不明としてマークします。予測は後で追加できます。見積もりを依頼するために年間数量を考え出す必要はありません。
1 つの問い合わせに複数の形状を含めることはできますか?
はい。各形状を、独自の寸法、材料情報、および数量を含む個別のアイテムとしてリストします。これにより、応答で各部品に適用される仕様と商業条件を特定できるようになります。
セラミック部品の要件を送信してください
完了した RFQ を YJ Piezo に送信します、またはすでにわかっている寸法と数量から始めます。確認済みの部品を繰り返し購入する場合は、短い方を使用してください 生産バッチ再注文チェックリスト.
本ガイドの作成元と根拠資料
発行者 YJ Piezo セラミック部品に関する問い合わせを準備している購入者向け。形状チェックリストは当社の規定に従っています。 公開された製品ファミリー;スケッチと文言の例は説明用であり、公開された製造図面ではありません。寸法、電極配置、必要な検査については、ご注文前に必ず現物をご確認ください。

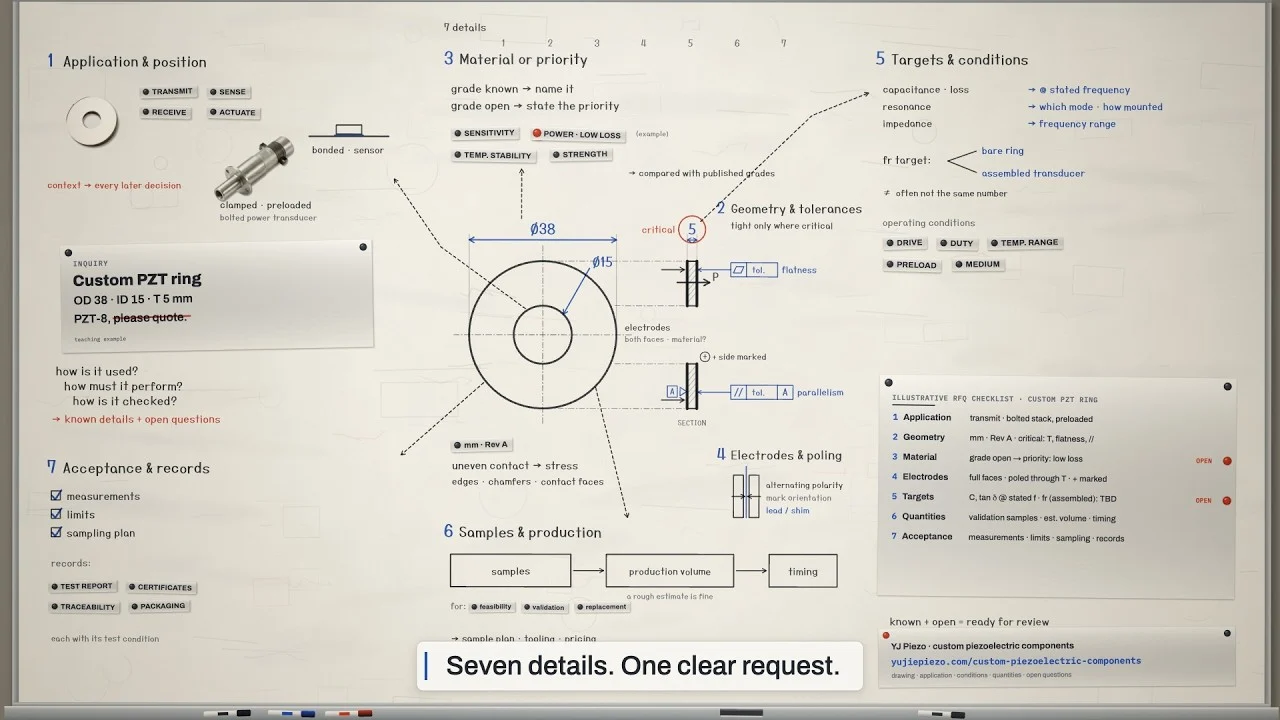

表紙は、AI を利用した超音波厚さ検査のイラストで、ピエゾ コンポーネントの機器アプリケーションの一例です。これは YJ 機器または報告された測定値ではありません。寸法図は概略図であり、お客様独自の図面や測定サンプルではありません。
