超音波洗浄振動子の大量調達：装置メーカー向け見積依頼ガイド

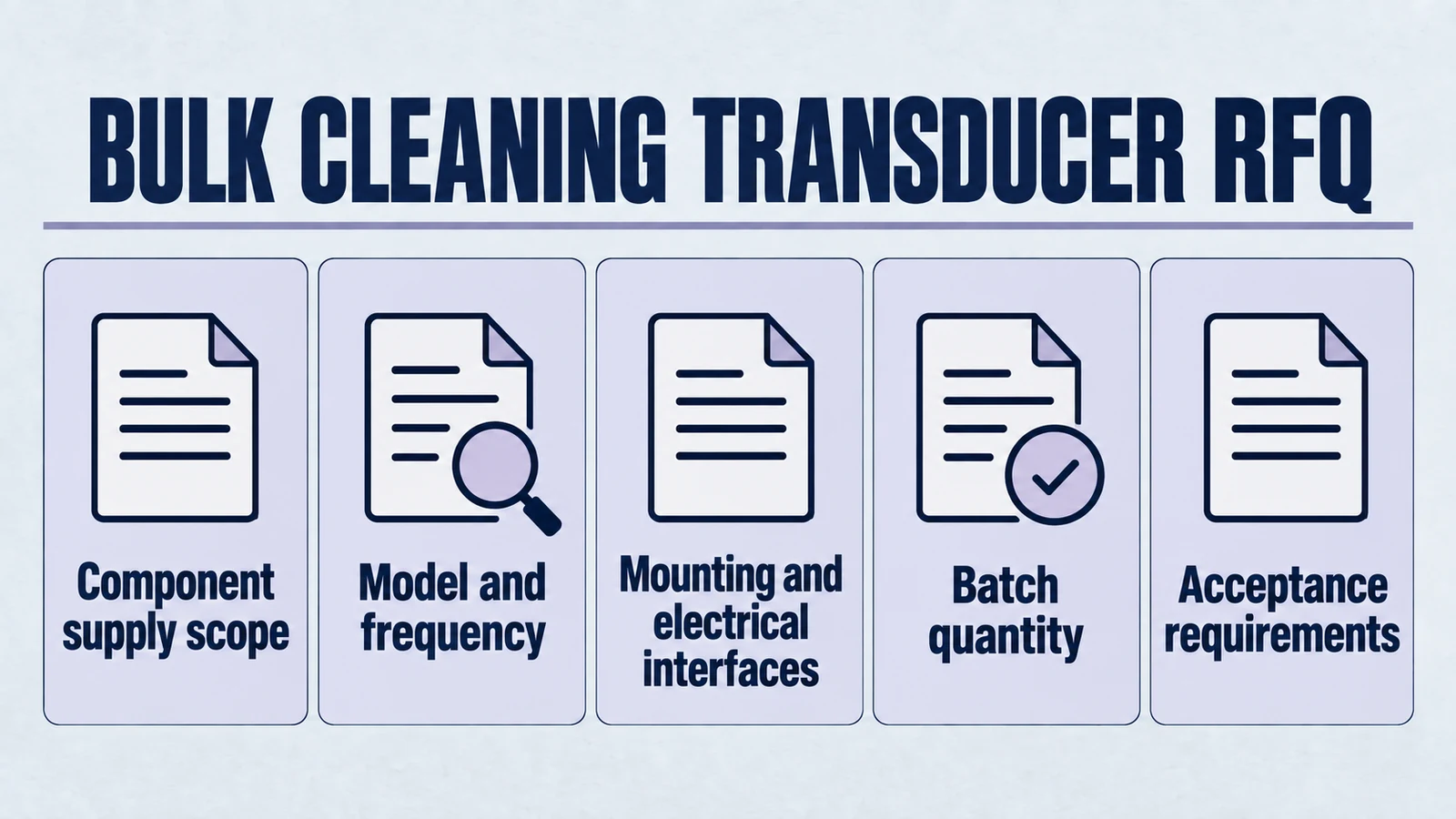

バルク超音波洗浄トランスデューサに関するお問い合わせの場合は、必要なコンポーネント、その周波数と取り付け配置、および見積もりを希望する数量を特定してください。トランスデューサがすでに機器モデルで使用されている場合は、現在の部品参照または図面を含めてください。これにより、サプライヤーは実際のアセンブリに関連付けられた購入要件を得ることができます。
このガイドは、洗浄装置メーカー、組立業者、専門部品サプライヤーを対象としています。生産および補充用のトランスデューサーの調達に重点を置いています。 YJ Piezo クリーニング トランスデューサ シリーズ では、お問い合わせをサポートするためのカタログ例を提供しています。
標準モデルを選択するか、カスタムトランスデューサについてご相談ください。
標準品： モデル、数量、供給条件を確認した後、既存の YJ Piezo モデルを直接購入できます。カタログモデルと必要なアクセサリをお送りください。最初に評価したい場合は、サンプル数量を問い合わせてください。標準製品の注文ごとにカスタム開発段階は必要ありません。
カスタム トランスデューサ: リクエストされたコンポーネントをレビューするには、通常、図面と物理的な参照サンプルが必要です。図面を共有し、参照サンプルが入手可能かどうかをお知らせください。そうすることで、お送りいただく前に次のステップについて合意することができます。モデル番号や写真は議論のきっかけになりますが、カスタム製造レビューの入力に代わるものではありません。
製造可能性、仕様、サンプル注文を確認した後、お客様の装置でテストするためのサンプルを作成します。結果が要件を満たしている場合は、受け入れられた仕様と確認された生産条件に基づいて大量注文を行うことができます。変更が必要な場合は、さらなる作業を手配する前にお客様と一緒に変更を確認します。プロジェクトのサンプル価格とタイミングが確認されます。
見積に含める内容を明確にする
「超音波洗浄要素」というフレーズは、さまざまな供給レベルを表すことができます。セラミックリング、組み立てられたトランスデューサー、発振器とトランスデューサーのセット、および完全な洗浄タンクは別のアイテムです。サプライヤーが異なる範囲を見積もらないように、購入する予定のコンポーネントを指定してください。
| アイテムがリクエストされました | 提供する情報 | 明確にするべきこと |
|---|---|---|
| ベアセラミックエレメント | 形状、寸法、材質、電極 | あなたのチームがトランスデューサーアセンブリを構築するかどうか |
| 組み立てられた洗浄トランスデューサー | モデルまたは図面、周波数、機械的インターフェイスおよび数量 | どの取り付け部品または電気接続が含まれていますか |
| 追加コンポーネントを備えたトランスデューサー | 要求されたコンポーネントと利用可能な仕様のリスト | それらのコンポーネントが見積範囲内で利用可能かどうか |
| 既存のタンク アセンブリのコンポーネント | 電流トランスデューサの詳細と関連する取り付け情報 | 完成した機器の互換性を誰が確認するのか |
この表では、購入範囲について説明します。すべての組み合わせが標準パッケージとして提供されることを保証するものではありません。独自のトランスデューサ スタックを製造する場合は、購入のセラミック部分に 圧電セラミック リング シリーズ と セラミック RFQ テンプレート を使用してください。
周波数とモデルの詳細を一緒に使用する
購入者は多くの場合、28 kHz や 40 kHz などの公称クリーニング周波数から開始します。周波数は製品ファミリーを識別するのに役立ちますが、トランスデューサの寸法、取り付けインターフェース、電気的特性、または発振器やタンクとの互換性を説明するものではありません。
たとえば、公開されている HJ-3528B および HJ-3840 ページは、モデル固有の開始点を提供します。すべてのモデルにカテゴリー全体の評価を割り当てるのではなく、個々の製品仕様を参照してください。カタログ参照の送信は、機器の要件の確認に代わるものではありません。
アプリケーションがすでに確立されている場合は、既存の要件を送信します。洗浄プロセスがまだ選択中の場合は、既知の内容と未解決の要件について説明します。 クリーニング トランスデューサ選択ガイドには技術的な背景が記載されています。見積書では、提案された実際のコンポーネントを特定する必要があります。
取り付けと電気インターフェースを見えるようにする
カタログの例: 共通の定格では 2 つのモデルが互換性があるわけではありません
HJ-3825 および HJ-3828 エントリにより、これが表示されます。公開されている両方の仕様には、同じ電力、静電容量、取り付けネジが記載されていますが、記載されている共振周波数と本体寸法は異なります。
| カタログフィールド | HJ-3825 | HJ-3828 |
|---|---|---|
| 共振周波数 | 24.8 ± 0.3 kHz | 27.8 ± 0.3 kHz |
| 全体の寸法 | Ø65 × 74 mm | Ø59 × 67 mm |
| 静電容量 | 4000 pF | 4000 pF |
| 記載されたパワー | 60 W | 60 W |
| 取付ねじ | M10 × 1.0 | M10 × 1.0 |
したがって、「60 W、M10」のみを読み取る購入行では、選択の重要な部分が未解決のままになります。モデルと実際の電気的および機械的要件を含めます。この例では、予備比較のためにカタログ データを再現します。これはタンク内のどちらかのモデルをテストするものではなく、代替品を承認するものでもありません。
可能な場合は、取り付け配置の図面または寸法を含めてください。関連する詳細には、取り付け方法、ねじ接続、利用可能なスペース、タンクへのインターフェースなどが含まれる場合があります。写真はサプライヤーの方向性を示すのに役立ちますが、フィット感を定義する測定値を添付する必要があります。
既知の発振器情報と必要な電気的特性を記載します。電力定格に言及する場合は、その定格の出典と、それが 1 つのトランスデューサーを表しているのか、それともシステム全体を表しているのかを特定してください。タンクの記載された出力をコンポーネント数で割るだけでは、適切なトランスデューサの仕様を確立するには十分ではありません。
タンク内での設置と操作は、完全なアセンブリに影響します。必要な機器のチェックを誰が実施するかについて合意します。交換品の供給に関する問い合わせは、公称周波数の一致のみが互換性を保証することを意味するものではありません。
コンポーネントの受け入れを洗浄プロセスから分離
サプライヤーの部品チェックと洗浄プロセスのチェックは異なる目的を持っています。受け取り側は、供給されたモデル、機械的特徴、合意されたコンポーネントの記録を購入仕様と比較できます。次に、機器製造者は、意図したタンク、発振器、および設置配置でトランスデューサーを評価します。評価部品や量産部品を注文する際には、これらの責任を明確にしてください。
洗浄結果は負荷とプロセスによっても異なります。 PI Ceramic さん 超音波アプリケーションの概要 は、超音波システムでのコンポーネントの使用に関する背景を提供します。購入の際は、意図した構成と、独自の機器プログラムに必要な受け入れ条件を記録してください。単一のカタログワット数は、すべての部品または汚染物質に対する洗浄性能を保証するものではありません。
最初の納品の場合は、簡単な注文レビューを使用します。承認には合意されたモデルが特定されていますか、インターフェースは図面と一致していますか、必要な付属品がリストされていますか、要求された各数量は同じ構成を参照していますか?生産バッチと予備在庫に異なるパッケージングやリリース日が必要な場合は、年間合計で差異を隠すのではなく、リクエスト内でそれらを分離してください。
工場が実際に使用する購入数量を見積もってください
購入する数からマシンごとのトランスデューサーの数を分けてください。注文の説明に役立つ場合は、予想されるマシンの製造数量を追加しますが、コンポーネントの数量は明示的に記載してください。別の納期スケジュールが必要な場合は、サービス在庫またはスペアパーツを別の明細として扱います。
一度の問い合わせで評価数量と複数の生産数量を問い合わせることができます。回答でサンプル供給と定期購入を区別できるように、それぞれにラベルを付けます。通常の再注文数量と推定年間所要量は、有用で既知の場合にのみ含めてください。
分割配送の場合は、希望するリリースパターンと配送先を説明してください。サプライヤーに見積書で提案された供給手配を確認するよう依頼します。年間予測に予約在庫、固定価格、または特定の補充スケジュールが含まれるとは想定しないでください。
トランスデューサの一括洗浄の RFQ テンプレート
件名: OEM クリーニング トランスデューサーの見積もり — [モデル / 機器のリファレンス]
YJ Piezo さん、
[洗浄装置のモデルまたは用途] 用のトランスデューサーを調達しています。
必要な供給品: [組み立てられたトランスデューサー / セラミック素子 / その他の指定範囲]
購入ルート: [標準 YJ モデル / カスタム トランスデューサー]
現在または要求されたトランスデューサのリファレンス: [モデル / 図面およびリビジョン]
カスタム トランスデューサ、図面、物理的な参照サンプルについては: [入手可能 / 詳細については別途ご相談ください]
周波数と既知の電気的要件: [詳細]
取付配列と製作可能寸法：[詳細]
ジェネレーターのリファレンス (利用可能な場合): [詳細]
評価数量 (必要な場合): [数量]
見積もるコンポーネントの数量: [数量]
既知の場合、需要リリースまたは配信リリースを繰り返す: [詳細]
目的地と希望時間: [詳細]提案されたコンポーネント、付属品、および説明が必要な点をご確認ください。
清掃機器購入者からのよくある質問
同じ周波数の洗浄トランスデューサーは交換可能ですか?
周波数だけでは互換性は確立されません。機械的要件と電気的要件を比較し、目的の機器に提案されたコンポーネントを確認します。代替品をリクエストする場合は、現在の部品の図面または仕様を含めてください。
完全なトランスデューサの代わりにセラミック リングを購入できますか?
セラミックリングは別途お問い合わせ頂けます。寸法、材料情報、電極要件および数量を提供します。見積書が完全なトランスデューサ アセンブリを想定していないため、購入するのはセラミック コンポーネントであることを明確にしてください。
1 つの RFQ で異なる生産数量を要求できますか?
はい。同じトランスデューサ仕様に対する数量をリストします。評価数量と要求された分割納品を個別に特定できるため、結果として得られる見積もりを一貫した基準で比較できます。
YJ Piezo に連絡する前にすべてのパラメータを指定する必要がありますか?
いいえ。最初にモデルまたは寸法、数量、既知の要件を送信してください。不足している情報を明確にマークします。見積もりを最終決定するために必要な詳細は、実際のコンポーネントと機器の要件によって異なります。
次の機器バッチ用のトランスデューサのクリーニングをリクエストします
クリーニング トランスデューサのカタログを確認し、標準モデルと数量、またはカスタム図面と参照サンプルの在庫状況を YJ Piezo に送信してください。工場が溶接コンポーネントも購入している場合は、そのさまざまな機械インターフェースと供給インターフェースについて、溶接トランスデューサー調達ガイドを参照してください。
本ガイドの作成元と根拠資料
YJ Piezo によって発行されました。モデルの比較では、リンクされた HJ-3825 および HJ-3828 のカタログ エントリを引用しています。カタログ情報でお問い合わせや事前選定をサポートします。実際の供給仕様と機器の受け入れは、購入時に固有のものとなります。
表紙は、工業用部品洗浄アプリケーションの AI 支援イラストです。これは、YJ の設置場所、顧客サイト、または検証済みの洗浄テストの写真ではありません。比較グラフィックでは、ラベルの付いたカタログ フィールドのみがレポートされます。
