圧電アクチュエータとマイクロモーション:セラミックスが精密動作を可能にする仕組み

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
2,241 文字
5 分で読めます
圧電アクチュエータピエゾマイクロモーション精密な動きセラミックアクチュエータマイクロポジショニング半導体医療機器

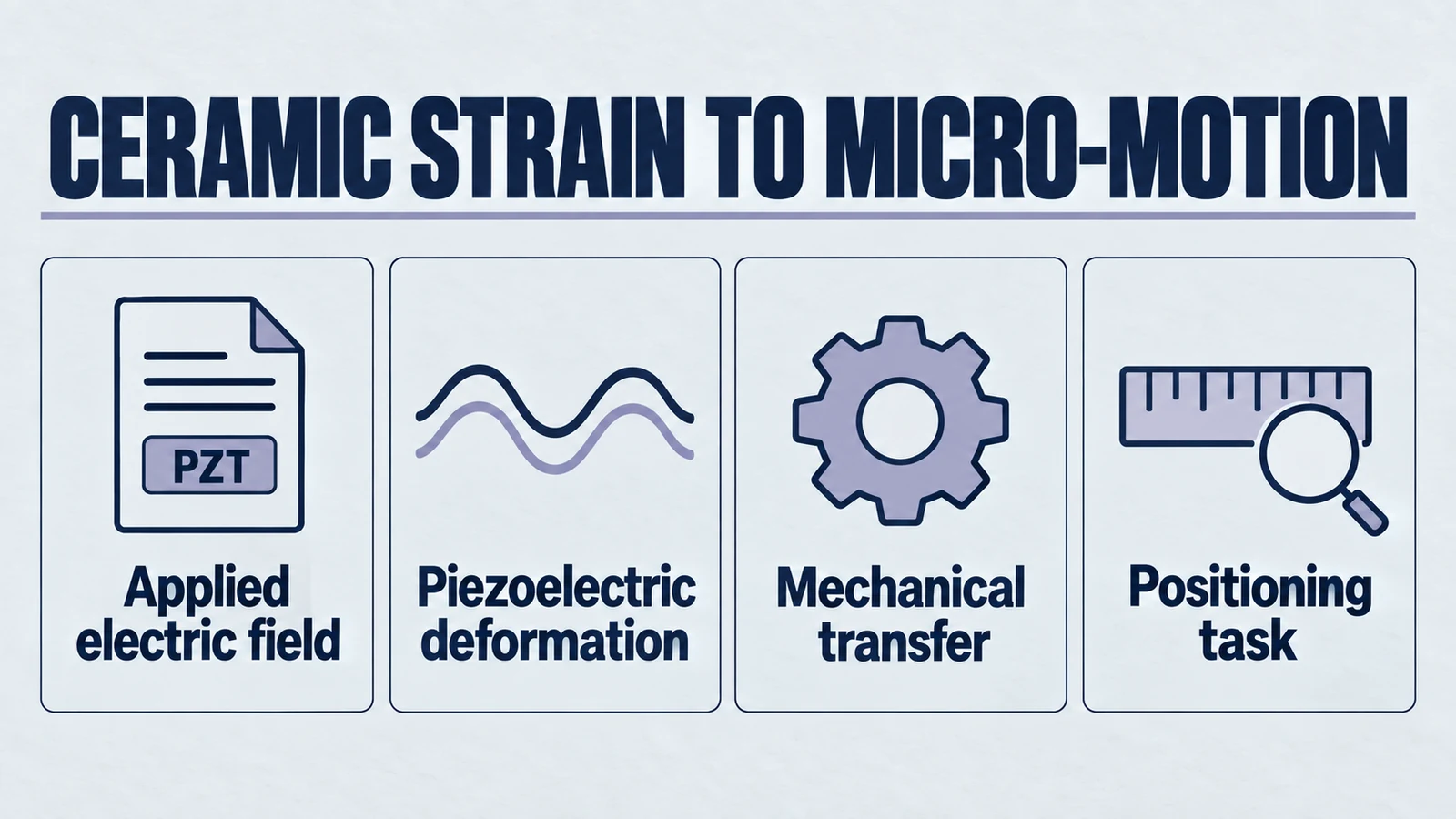

インフォグラフィック: セラミックのひずみと微小な動き。印加電場;圧電変形。機械的転写。位置決めタスク。

電界印加・圧電変形・機械的転写・位置決め課題

精密製造、光学調整、実験室オートメーション、航空宇宙計測機器、エレクトロニクスでは、制御された小さな動作によって、システムが設計目標を満たしているかどうかが決まります。これらのモーション システムの多くの中心となるのは、圧電アクチュエータです。これは、圧電セラミックを使用して反復可能な微動を生成するソリッドステート デバイスです。このガイドでは、圧電アクチュエータがどのように機能するか、圧電アクチュエータが提供できる利点、および PZT セラミック素子を指定する前にエンジニアが検証する必要がある設計制限について説明します。

圧電アクチュエータを理解する

圧電アクチュエータは、特定のセラミック素材。圧電セラミックス、通常はチタン酸ジルコン酸鉛 (PZT) に電場が印加されると、高度に予測可能かつ制御可能な方法で、膨張または収縮してわずかに変形します。この変形は非常に微細ではありますが (多くの場合、ナノメートルからマイクロメートルの範囲)、再現可能で正確であるため、圧電アクチュエータは微細な移動と位置決めが必要なアプリケーションに不可欠です。

部品開発では、12 × 5 × 0.6 mm 圧電バイモルフ、カスタム正方形圧電セラミックプレート、カスタム長方形圧電セラミック素子を比較できます。掲載品はセラミック部品です。意図する組立に合わせて、曲げ構成、電極配置、駆動回路を確認してください。

圧電アクチュエータの主な利点

1. 超高精度と正確性:

圧電セラミックス 並外れた精度を実現し、ナノメートルスケールで物体を位置決めできます。この超微細な制御は、半導体製造、光学アライメント、および高精度計測において重要です。

2. 高速応答時間:

マイクロ秒単位の応答時間を持つ圧電アクチュエータは、従来の電気機械アクチュエータをはるかに凌駕しています。この機能により、振動制御や補償光学などの分野で重要となる、動的環境でのリアルタイム調整が可能になります。

3. コンパクトサイズと高い出力密度:

ソリッドステート(固体)の性質により、 圧電アクチュエーター セラミック素子自体の内部で機械部品が滑らないようにしてください。適切なプリロード、駆動電子機器、ボンディング、および環境制御を備えたコンパクトなフォームファクターにより、小型およびマイクロ電気機械システム (MEMS) への統合に適しています。

4. 低消費電力:

圧電アクチュエータの消費電力は非常に少なく、多くの場合ミリワットレベルで動作します。この効率性は、バッテリー駆動のポータブルデバイスや、エネルギー消費が重要な要素となるシステムに最適です。

圧電アクチュエータの用途

1. 半導体産業:

半導体製造では、圧電アクチュエータがウェーハと光学部品を正確に位置決めし、リソグラフィ プロセスの精度を大幅に向上させます。微動機能により正確な位置合わせが可能になり、より高い歩留まりとパフォーマンスが保証されます。当社のディスク シリーズ セラミックは、これらの重要な位置決めシステムの基盤を提供します。

2。医療および分析機器の設計:

圧電アクチュエータは、実験器具、イメージング機構、流体制御アセンブリ、その他の規制対象機器設計における微細位置決めをサポートできます。完成品デバイスのメーカーは、モーション出力、制御電子機器、材料接触経路、および規制提出要件を検証する必要があります。 PZT セラミック要素が動作源を提供しますが、デバイスレベルの安全性とパフォーマンスは完全なシステム設計に依存します。

3. 航空宇宙および防衛:

航空宇宙および防衛プログラムでは、人工衛星や航空機の適応構造、振動減衰、および正確な位置決めシステムに圧電アクチュエータを使用する場合があります。材料グレード、電極設計、接合、熱サイクル、認定試験によって、セラミック要素が対象環境に適しているかどうかが決まります。当社の長方形のピエゾ セラミック素子は、方向性の動作とコンパクトなパッケージングが設計の優先事項である場合によく評価されます。

4. 光学およびフォトニクス:

圧電アクチュエータを使用すると、レーザー、顕微鏡、望遠鏡、フォトニック デバイスの光学コンポーネントの正確な位置合わせと調整が可能になります。アクチュエータ、ドライバ、およびフィードバック ループが一緒に設計されている場合、この制御された動作はイメージング、分光分析、および通信アプリケーションをサポートします。 PZT 材料選択 感度、ストローク、安定性、ドライブ限界に影響します。

将来のトレンドとイノベーション

圧電アクチュエータ市場は、技術の進歩と小型化と高精度制御への需要の高まりによって進化し続けています。将来のイノベーションには、鉛フリーのピエゾ セラミックや複合材料などの先進的な材料を統合して、パフォーマンスと持続可能性を向上させることが含まれます。さらに、AI と高度な制御システムの開発により、圧電アクチュエーターの機能がさらに洗練され、その適用性と性能範囲が拡大すると予想されます。

結論

圧電アクチュエータ。圧電セラミックスは、依然として精密な微動技術の重要な構成要素です。精度、高速応答、コンパクトなサイズ、効率的な電気駆動により、材料の選択、形状、動作限界が同時に検証されれば、要求の厳しい OEM 設計をサポートできます。
