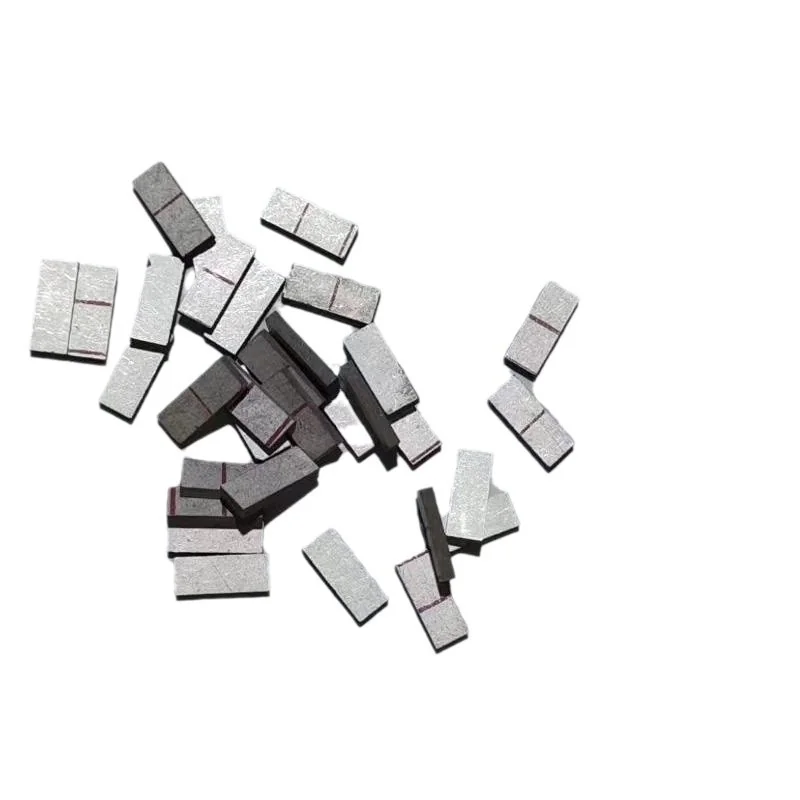

代表的な外観を示す写真です。採用する寸法、電極構成、積層構造は承認図面に基づいて確認してください。

構成を示す写真です。納入部品の寸法と構造は、最終図面に基づいて確認してください。

12 × 5 × 0.6 mm 圧電バイモルフ

YJ Piezo · OEM向け部品

構成:12 × 5 × 0.6 mm バイモルフ

検出機構や曲げ素子の組立に用いる、小型の長方形圧電バイモルフです。12 × 5 mmの占有面積を生かし、用途に応じた機械的・電気的接続を設計できます。

サンプル・見積もりを依頼

公称寸法は部品形状を示します。積層構造、配線、機械的性能は、承認済みの組立図面に基づいて指定します。

仕様

寸法・構造

公称長さ
12 mm
公称全体厚さ
0.6 mm
部品形状
長方形圧電バイモルフ

使用条件・性能

公称幅
5 mm

購入・仕様確認のガイド

案件ごとの確認事項

サンプル・数量・納期
サンプル供給可否、MOQ、納期は選定部品と案件条件に応じて確認します。
図面・受入基準
必要な寸法、材料、電極、電気特性、数量、試験条件をお知らせください。設計上重要な値と公差は注文前に確認してください。

構成の特徴

  • • 小型の長方形フットプリントです。
  • • 用途別の曲げ機構に用いるバイモルフ構成です。
  • • 電極と接続条件を最終組立に合わせて指定します。

組込用途

  • • 小型振動検出ユニット。
  • • 圧電曲げ素子の開発。
  • • 積層構造と配線を指定した接触型ピックアップ。

組込条件と仕様の確認

  • • 積層構造、基材、接着剤系、全体厚さを確認してください。
  • • 分極、電極分割、直列・並列の接続方式を確認してください。
  • • 変位や力の目標を設定する前に、固定長、機械的負荷、駆動条件を定めてください。
部品要件を相談する

よくあるご質問

サンプルや見積もりの相談には何が必要ですか?

希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。

完成装置の性能を、そのまま部品の仕様として使えますか?

掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。

MOQ、納期、試験資料はどのように決まりますか?

サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
