ピエゾアクチュエータ：メカニズムと高度な応用
ピエゾアクチュエータは、正圧電効果を通じて電気エネルギーを機械的変位に変換する精密工学デバイスです。電場を加えると結晶材料が寸法変化を起こすこの現象により、ピエゾアクチュエータはマイクロからナノメートルスケールでの高分解能な動きを実現します。高速応答、サブナノメートルの精度、そして大きな出力という特徴を併せ持つピエゾアクチュエータは、航空宇宙工学、生物医学機器、ナノテクノロジー研究などの最先端分野において不可欠なコンポーネントとなっています。

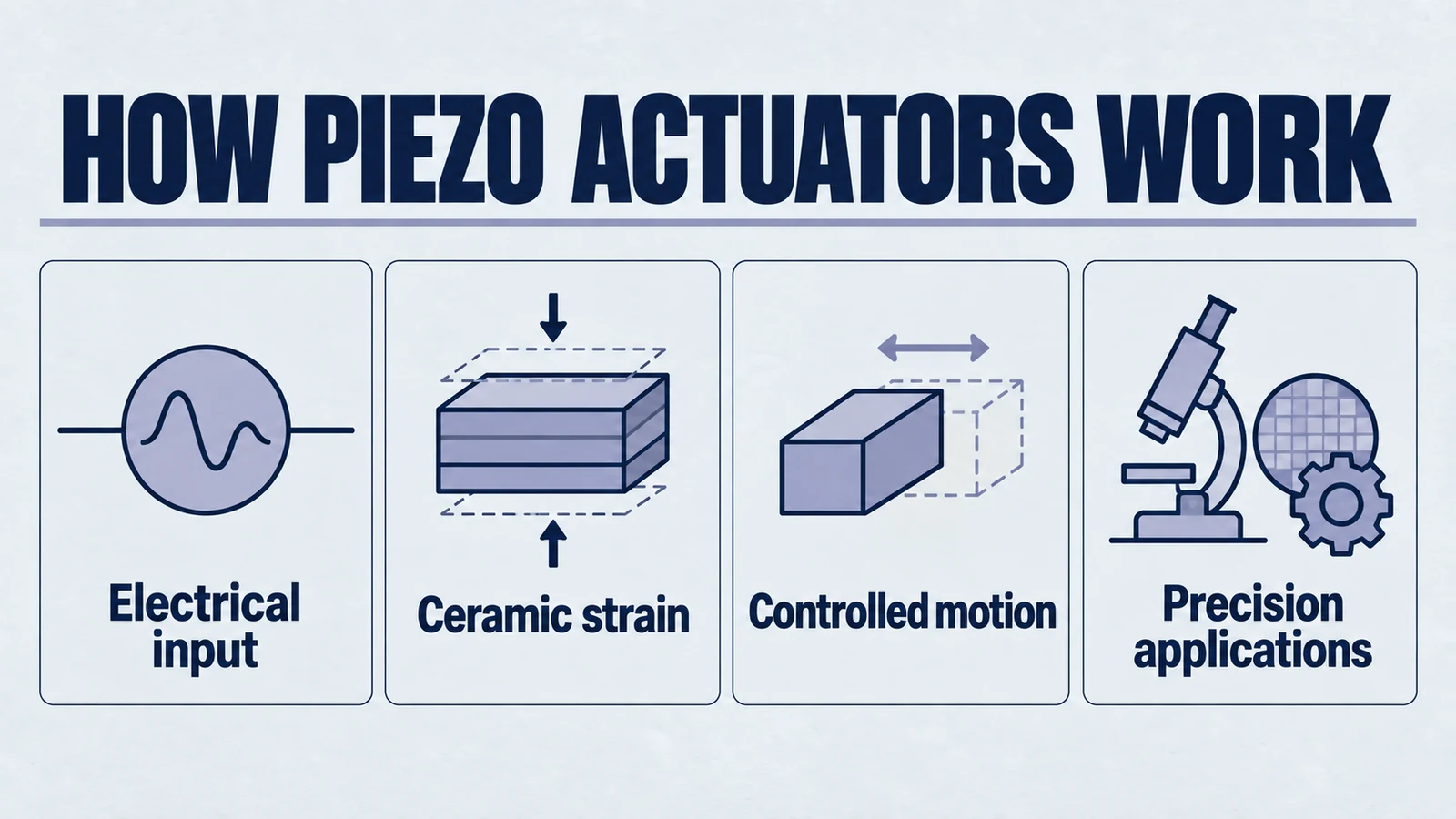

ピエゾアクチュエータの動作原理
ピエゾアクチュエータの中核となるメカニズムは、一般的にチタン酸ジルコン酸鉛（PZT）組成に基づく圧電セラミックスの固有の特性に依存しています。電場にさらされると、これらのセラミックスは異方性変形を起こし、軸方向の伸長または収縮として現れます。ピエゾアクチュエータは通常、コンパクトな形状を維持しながら変位を増幅するために、積層多層構造で構成されています。その電気機械的挙動は、圧電電荷定数（d₃₃）、誘電率、機械的剛性などのパラメータによって支配され、これらが総合的に性能特性を決定します。
主要な構造要素は以下の通りです：
- 圧電スタック： 電極と交互に積層された活性セラミック層の層状集合体。
- 電極： 均一な電界分布を可能にする、通常スパッタリングまたはスクリーン印刷された金属層。
- 予圧機構とハウジング： 引張破壊を防ぎ、動的なサイクル下での堅牢性を確保するための機械的拘束。
高度なピエゾアクチュエータの設計には、歪みゲージや静電容量センサーが組み込まれており、圧電材料に固有のヒステリシスやクリープを軽減するための閉ループフィードバック制御を容易にしています。基本的な特性については、当社の圧電セラミックスガイドで詳しく解説しています。
高精度が求められる応用分野
1. 航空宇宙および補償光学
ピエゾアクチュエータは、望遠鏡や衛星システムにおけるリアルタイムの波面補正に不可欠であり、大気の歪みを軽減し、画像の忠実度を向上させます。また、ピエゾアクチュエータアレイは、宇宙搭載機器のアクティブな防振や微調整にも役立っています。これらの応用は、先進産業における圧電技術の将来の可能性を示しています。
2. 生物医学工学
マイクロ流体システムへの統合により、ラボオンチップデバイスに不可欠なピコリットルスケールの分注と流量調整が可能になります。さらに、ピエゾアクチュエータは高周波超音波トランスデューサや精密手術ツールの解像度を向上させます。当社の流量測定ソリューションは、医療用途での精密制御に同様の技術を活用しています。
3. 半導体製造
ウェハステッパー、電子ビームリソグラフィ、および高度な計測機器は、ナノスケールのアライメントとステージのポジショニングにピエゾアクチュエータを活用しており、歩留まりとデバイス性能に直接影響を与えます。この分野で求められる精度要件は、当社の超音波センサー技術で必要とされるものと共通しています。
4. ナノポジショニングと走査型プローブ顕微鏡
原子間力顕微鏡や走査型トンネル顕微鏡は、原子分解能のラスタースキャンとフィードバック安定代にピエゾアクチュエータを採用し、信頼性の高いナノスケール測定を保証しています。精密用途における圧電部品の能力については、超音波トランスデューサの科学に関する記事でさらに詳しく解説しています。
5. 産業オートメーションとロボット工学
高精度組立ラインやロボットマニピュレータで使用されるピエゾアクチュエータは、ミクロンレベルの公差を要求する製造部門に不可欠な、一貫した再現性のある微細動作を提供します。この精度は、当社の超音波溶着トランスデューサで達成しているものと同様です。
6. 環境発電と新興技術
現在の研究では、振動エネルギーの収集やハイブリッド電気機械システムの要素としてピエゾアクチュエータを利用する、双方向の機能が探究されています。この技術の未来については、当社の超音波トランスデューサの用途の探究で議論されています。
工学的利点と設計上の考慮事項
ピエゾアクチュエータは、非磁性、摩擦のない、低熱負荷の動作を提供するため、真空環境、極低温セットアップ、および電磁的に敏感なシステムに最適です。その高い剛性は、急速な動的作動に対応する共振周波数を保証しますが、電荷漏れ、ヒステリシス、および長期的な材料疲労などの制限には、慎重な設計とシステムレベルの補正が必要です。ピエゾアクチュエータの寿命と精密な動作能力は、ハイテク用途における好ましいソリューションとして選ばれ続けています。
Yujie（裕杰）は、複雑な工学的課題に合わせて調整されたピエゾアクチュエータソリューションの開発とカスタマイズを専門としています。当社の製品は、研究機関や高度な製造部門の厳しい要求を満たすように設計された、さまざまな構成、材料、および制御戦略を網羅しています。ピエゾアクチュエータに関する詳細な仕様や共同開発のお問い合わせについては、直接お問い合わせください。
ディスク型圧電素子、リング型コンポーネント、または長方形ピエゾ素子のような特殊な形状をお探しの場合でも、当社のエンジニアリングチームがお客様の用途に最適なソリューションの設計をお手伝いします。特定のニーズに合わせた適切な圧電セラミックスの選択方法について詳しくはこちらをご覧ください。
