15.5 mm 2 MHz 超音波セラミックディスク
超音波トランスデューサの組立に用いる円形圧電セラミックディスクです。公称2 MHz、直径15.5 mmの構成に、パターン電極の接続面を備えています。
詳細を見る構成を示す写真です。納入部品の寸法と構造は、最終図面に基づいて確認してください。
YJ Piezo · OEM向け部品
12 × 6 × 1 mm 繊維検出用セラミックプレート
構成：12 × 6 × 1 mm
繊維検出や振動結合機構に用いる長方形圧電セラミックプレートです。公称12 × 6 mmの形状を基に、機械的接触と電極接続を検討します。
サンプル・見積もりを依頼仕様
掲載寸法は公称値です。寸法公差、電極配置、分極、電気特性の受入基準は、承認図面に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称長さ | 12 mm |
| 公称幅 | 6 mm |
| 公称厚さ | 1 mm |
| 部品形状 | 長方形圧電セラミックプレート |
構成の特徴
- • 小型治具向けの長方形プレート形状です。

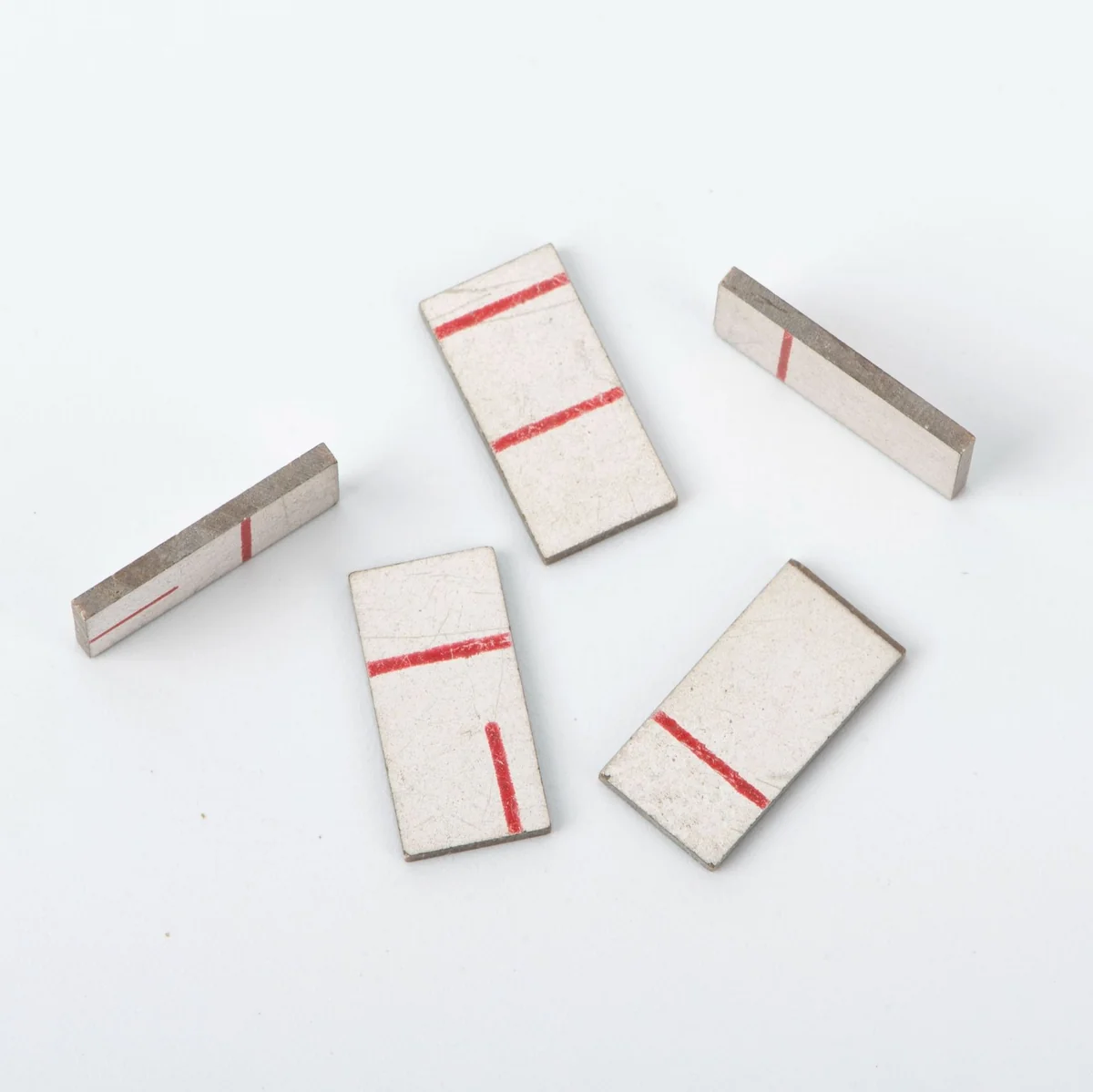

- • 組込検討に使える前面・背面・側面の写真を掲載しています。
- • 電極と接続条件を最終組立に合わせて指定します。
組込用途
- • 糸切れ検出ユニットの開発。
- • 繊維機械の振動検出部品。
組込条件と仕様の確認
- • プレート図面、分極、電極配置を確認してください。
- • 糸との接触機構と取付構造をお知らせください。
- • 検出閾値、入力回路の要件、組立全体の受入試験を定めてください。
関連する部品
6 × 4 × 1 mm 超音波セラミック素子
小型の超音波検出ユニットに組み込む長方形圧電セラミック素子です。6 × 4 mmの占有面積に合わせて、音響構造と結合方法を設計します。
詳細を見る5 × 2 mm 超音波セラミックディスク
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
詳細を見るよくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
