腐食性化学薬品タンクの監視において PVDF が PVC より優れていることが多い理由

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
10,577 文字
22 分で読めます
PVDF超音波センサー酸タンクのレベル監視化学適合性超音波材料科学産業上の信頼性

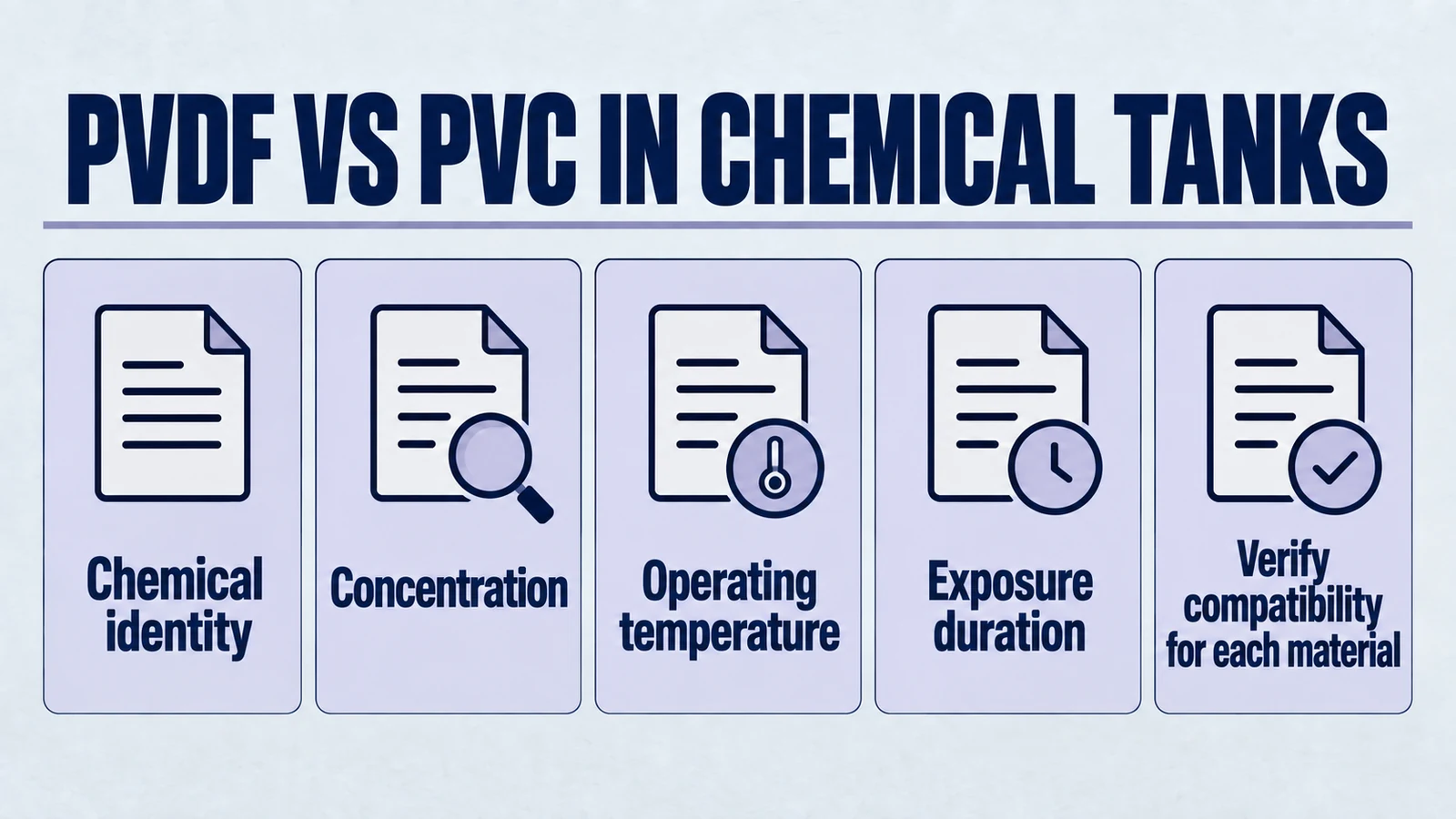

インフォグラフィック: 化学タンクにおける pvdf と pvc。化学的正体。集中;動作温度。露光時間。各材質の適合性を確認します。

化学的正体 · 濃度 · 動作温度 · 暴露時間 · 各材料の適合性の確認

1.はじめに: 材料科学と産業信頼性の交差点

精度が要求される工業用計装の世界では、酸タンク レベル監視用の材料の選択は、単にハードウェアの互換性の問題ではなく、運用の安全性、測定精度、長期的な資産の完全性を左右する基本的な決定です。半導体製造から重化学合成に至る現代のプロセス産業は、ダウンタイムゼロの運用と産業用モノのインターネット (IIoT) への統合を目指して努力しているため、レガシー インフラストラクチャの限界はますます明らかになってきています。このインフラストラクチャで最も重要でありながら見落とされがちなコンポーネントの 1 つは、地味なレベル センサー、特に敏感な圧電電子機器と地球上で最も過酷な化学環境の間にある音響窓材です。

何十年にもわたって、ポリ塩化ビニル (PVC) は化学業界の主力製品として機能してきました。低コスト、製造の容易さ、適度な耐薬品性に​​より、水処理や軽度の化学用途における配管、バルブ、センサー ハウジングのデフォルトの選択肢となっています。しかし、産業の状況は変化しました。高濃度硫酸 (H₂SO₄)、発煙塩酸 (HCl)、および強力な酸化混合物など、現在使用されている化学薬品は、PVC などの非晶質熱可塑性プラスチックの信頼できる性能範囲をはるかに超えています。このような環境でのレベル センサーの故障は、簡単なメンテナンス イベントではありません。これは、重度の過充填、ポンプのキャビテーション、環境違反、計画外のダウンタイムによる重大な経済的損失につながる可能性があるプロセス制御の盲点を表しています。

このガイドでは、腐食環境における PVDF 超音波センサーに ポリフッ化ビニリデン (PVDF) がよく選ばれる理由について説明します。有機化学、高分子物理学、音響工学を取り上げ、PVDF の耐薬品性の背後にある分子構造を説明します。また、酸化性の酸や揮発性蒸気における PVDF と PVC の劣化メカニズムを対比し、圧電特性とインピーダンス特性が信号の明瞭さと蒸気の透過にどのように影響するかをレビューします。

最後に、これらの科学的利点を Ultranova1 超音波センサーの特定の技術機能の中で説明し、YJ Piezo の高性能フッ素ポリマーの戦略的利用が、メンテナンスの削減、安全性の強化、優れた化学適合性超音波性能を通じて決定的な投資収益率 (ROI) をどのように実現するかを示します。これは単なる製品比較ではありません。これは、現代の化学時代の需要を満たすために産業感覚インフラをアップグレードするためのロードマップです。


2.過酷な環境: 酸貯蔵の熱力学と化学

PVDF のような高性能材料の必要性を理解するには、まず敵である化学物質の貯蔵タンクの環境を理解する必要があります。濃酸のレベルの監視は、化学的攻撃性、熱変動、蒸気密度ダイナミクスの相乗効果により、プロセス自動化において最も困難なタスクの 1 つです。バルク貯蔵タンク内の状態は静的なものではありません。それらは、液相、蒸気相、および熱エネルギーの動的平衡であり、測定しようとするあらゆる物質を積極的に攻撃します。

2.1 硫酸 (H₂SO4) の酸化の猛威

硫酸は「化学の王様」であり、産業経済にとって非常に重要な物質であるため、その生産量はしばしば国の産業力のバロメーターとして使用されます。ただし、その実用性には極端な反応性が伴います。

  • 化学的適合性: PVC 繰り返し単位には、酸素ではなく、炭素、水素、塩素が含まれます。骨格から水を抽出することは、その劣化の有効な説明ではありません。特定された材料データと完全な組み立てテストを使用して、正確な樹脂、酸濃度、温度、応力、および曝露を評価します。強酸は、すべての PVC 配合物に対して 1 つの普遍的な破損メカニズムを確立するわけではありません。
  • 発熱希釈: 硫酸の保管には熱の問題もあります。硫酸は吸湿性が高いです。大気中の湿気を吸収します。水(大気中の湿度も含む)が濃硫酸と混合すると、反応は激しく発熱します。タンクの上部に取り付けられたレベルセンサーは、充填作業中や湿気の多い天候中に、このような局所的な温度スパイクにさらされることがよくあります。材料の熱たわみ温度を超えると、センサー面が歪み、音響ビーム角度が変化し、測定ドリフトが発生する可能性があります。 PVC は軟化点が比較的低いため、このような熱変動に対して特に脆弱です。

2.2 塩酸 (HCl) の揮発性の脅威

硫酸は直接接触や脱水によって攻撃しますが、塩酸 (HCl) は、極度の変動性という別の、より潜伏性の脅威をもたらします。

  • 気相攻撃性: 塩酸は、技術的には塩化水素ガスの水溶液です。周囲温度で大量に発煙し、タンクのヘッドスペースに高密度の腐食性蒸気雲 (HCl ガス) を生成します。これらの蒸気は単に酸性であるだけではありません。それらは小さくて移動性の高い分子で構成されており、液体の酸に対して耐性がある材料の微細孔に浸透することができます。
  • 浸透メカニズム: センサー ハウジングの場合、危険は表面腐食だけではなく浸透です。 HCl 分子は、ポリマーマトリックスの非晶質領域を通って拡散する可能性があります。それらがセンサーの外殻に侵入すると、内部電子機器に凝縮し、銅配線、銀はんだ接合部、圧電素子が腐食する可能性があります。これは、センサーが外見的には無傷に見えても、機能が不安定になったり、完全に機能しなくなったりする「ファントム」故障につながります。標準的な PVC などの結晶化度の低い素材は、長時間暴露すると基本的に HCl 蒸気をふるい分けします。
  • 音響減衰: 化学的攻撃を超えて、HCl 蒸気雲は音響上の課題を提示します。 HCl蒸気中の音速は空気中の音速とは異なります。蒸気の濃度が温度やタンクレベルによって変化すると、超音波パルスの通過時間が変化し、測定誤差が生じます。さらに、これらの重い蒸気は超音波エネルギーを吸収し(減衰として知られる現象)、信号が液体表面に到達する前に信号を弱めます。これを克服するには、高い音響効率を備えたセンサーと、蒸気の透過に最適化された周波数を備えたセンサーが必要ですが、この要因はトランスデューサーの材料自体に大きく影響されます。

3.材料科学の詳細: PVC と PVDF の分子構造

ポリ塩化ビニル (PVC) とポリフッ化ビニリデン (PVDF) の違いは、ブランドの好みの問題ではありません。それは原子工学における根本的な違いです。酸中でのこれらのプラスチックの挙動は、結合エネルギー、結晶構造、および重合方法によって事前に決定されます。 材料特性を理解することは、流量測定用途でも工業用洗浄用途でも、適切なセンサー コンポーネントを選択するために不可欠です。

3.1 ポリ塩化ビニル (PVC): 脆弱な巨人

PVC は、塩化ビニルモノマー (VCM) の重合生成物です。その多用途性により、広く使用されています。可塑剤を添加することで、パイプ用に硬質 (uPVC) にしたり、チューブ用に柔軟にすることができます。しかし、この多用途性は、積極的な化学物質モニタリングにおけるアキレス腱となります。

3.1.1 C-Cl 結合の弱さ

PVC のポリマー主鎖は、水素原子と塩素原子が交互に並んだ炭素原子で構成されています。炭素-塩素 (C-Cl) 結合は極性があり、比較的かさばります。

  • 結合エネルギー: C-Cl 結合の解離エネルギーは約 330 kJ/mol。通常の条件下では安定していますが、このエネルギー障壁は強力な酸化剤の化学ポテンシャルや熱ストレスによって克服されるほど十分に低いです。
  • 脱塩酸: PVC の主な劣化メカニズムは「脱塩酸」です。熱、紫外線、または酸性触媒 (硫酸の H+ イオンなど) にさらされると、ポリマーは塩化水素 (HCl) の分子を放出します。これにより、炭素鎖に二重結合 (C=C) が作成されます。
  • ドミノ効果: 1 つの二重結合が形成されると、隣接する結合が弱まり、隣接する HCl 分子が放出される「ジッパー」反応が起こり、長い連続の共役二重結合 (ポリエン) が形成されます。
  • 視覚的および物理的障害: これらのポリエンは光を吸収し、劣化したセンサーに見られる黄ばみや黒ずみの原因となります。物理的には、この架橋と鎖の切断により材料の機械的柔軟性が大幅に低下し、脆化や微小亀裂が発生します。

3.1.2 可塑剤の問題

標準的な PVC には、加工可能にするために、可塑剤 (フタル酸エステルなど) や熱安定剤 (鉛、錫、カルシウム/亜鉛などの金属塩が多い) が配合されることがよくあります。 酸タンク レベル監視 シナリオ:

  1. 浸出: 酸や溶剤により、これらの可塑剤が抽出される可能性があります。可塑剤がマトリックスから離れると、自由体積が減少し、材料が収縮して亀裂が生じます。
  2. スタビライザーの消費量: 酸は金属安定剤と反応し(例えば、炭酸カルシウム充填剤を塩化カルシウムに変換する)、プラスチックの「免疫システム」を効果的に侵食します。安定剤が消費されると、急速に分解が起こります。

3.2 ポリフッ化ビニリデン (PVDF): フッ素化シールド

PVDF は、フッ化ビニリデン (VDF) の重合によって生成される半結晶性フルオロポリマーです。 PTFE (テフロン) と同じ高性能ファミリーに属しますが、優れた機械的強度と耐クリープ性を備えています。

3.2.1 C-F 結合の熱力学

PVDF の特徴は炭素-フッ素 (C-F) 結合です。

  • 結合エネルギー: C-F 結合は有機化学において最も強い単結合であり、解離エネルギーは約 485 kJ/mol。これは、PVC の C-Cl 結合よりも 45% 近く強力です。この結合を破壊するには、標準的な化学物質の保管環境には存在しないエネルギーレベルが必要です。
  • 電気陰性度とシールド: フッ素は、周期表 (3.98 ポーリング スケール) で最も電気陰性の元素です。電子を非常にしっかりと保持しています。 PVDF 構造では、フッ素原子が炭素主鎖の周りに電子が豊富な高密度の雲を形成します。これは「立体シールド」として知られています。フッ素原子は小さくて密に詰まっているため、反応分子 (酸プロトンや酸素ラジカルなど) が炭素骨格に到達するのを物理的にブロックします。
  • 結果: PVDF は化学的に不活性です。化学的適合性は、PVDF のグレード、濃度、温度、時間、応力、および完全なアセンブリによって異なります。該当する抵抗チャートとコンポーネントのテストを使用します。記載されているすべての暴露に対する普遍的な免疫は確立されていません。

3.2.2 結晶化度と耐透過性

通常結晶化度が低い (ほとんどが非晶質) PVC とは異なり、PVDF は半結晶性が高くなります (通常 50 ~ 60%)。

  • クリスタルバリア: ポリマーの結晶領域は、鎖が折り畳まれてしっかりと詰まった規則正しいラメラになっている領域です。これらの領域は本質的にガスを透過しません。
  • HCl モニタリングへの影響: HCl 蒸気で飽和した環境では、PVC の非晶質領域によりガスが拡散します。 PVDF では、高い結晶化度によりガス分子が曲がりくねった経路をたどることになり、透過速度が変化します。浸透、シール、耐用年数には、グレード、温度、暴露に固有のデータが依然として必要です。結晶化度だけでは、気密性や年数対月数の寿命は確立されません。

3.2.3 疎水性と表面エネルギー

超音波センサーは、音の送受信をきれいな面に依存しています。

  • PVC: より高い表面エネルギーを持ち、特に表面の劣化が始まっている場合、多くの液体で濡れる可能性があります。酸の液滴が広がり、信号を減衰させる膜を形成する可能性があります。
  • PVDF: 本質的に疎水性です (表面エネルギーが低い)。結露や酸の飛沫が玉状になって転がり落ちます。この「自己洗浄」効果は、結露が避けられない発煙酸タンクでは非常に重要です。センサー面が乾燥しているということは、信号経路が明確であることを意味します。

3.3 耐薬品性の比較マトリックス

表 1: 耐薬品性の比較
化学環境 集中力 温度 (°C) PVC のパフォーマンス PVDF のパフォーマンス 故障メカニズム (PVC)
硫酸 (H₂SO₄) 10-50% 20 素晴らしい (A) 素晴らしい (A) N/A
硫酸 (H₂SO₄) 93-98% 20 悪い (C) 素晴らしい (A) 脱水・炭化(炭化)
硫酸 (H₂SO₄) 93-98% 60 失敗(D) 良い (A/B) 急速な酸化分解と軟化
塩酸(HCl) 37% (濃縮) 20 良い (A) 素晴らしい (A) N/A
塩酸(HCl) 37% (濃縮) 60 注意(B) 素晴らしい (A) 蒸気透過と膨潤

4.音響物理学: PVDF トランスデューサの隠れた利点

耐薬品性はセンサーの防御属性ですが、音響性能は攻撃属性です。超音波パルスを生成、送信、受信する能力によって、センサーの精度と信頼性が決まります。ここで、PVDF は、PVC シェルに収納されることが多い従来の PZT (チタン酸ジルコン酸鉛) セラミックに比べて、インピーダンス整合という驚くべき利点を持っています。形状がセンサーのパフォーマンスにどのような影響を与えるかについて詳しくは、圧電セラミックの形状ガイドをご覧ください。

4.1 音響インピーダンス (Z) の物理学

超音波センシングは光学センシングに似ていますが、音波を使用します。音波が 2 つの材料 (センサー面とタンク内の空気など) の間の境界に遭遇すると、エネルギーの一部は伝達され、一部は反射されます。この伝達の効率は、材料の音響インピーダンス (Z) によって決まります。

不一致の問題: タンク内のレベルを測定するには、センサーが空気 (または蒸気空間) に音を送信する必要があります。

  • 空気のインピーダンス (Z_air): ~400 Rayl (非常に低い)。
  • PZT セラミックのインピーダンス (Z_pzt): ~30,000,000 Rayl (非常に高い)。

PZT セラミックが音を空気中に押し出そうとすると、インピーダンスの不整合が大きくなります。それは、ピンポン球を大ハンマーで叩いて投げようとするようなものです。エネルギーのほとんどはハンマーに残ります。透過係数 (T) は非常に低いです。これを補償するために、セラミックセンサーは高い駆動電圧と、ギャップを埋めるための複雑な「マッチング層」(多くの場合エポキシまたは複合材料)を必要とします。これらの整合層は、酸性環境における層間剥離の潜在的な弱点となります。

4.2 PVDF ソリューション: より優れた音響整合

適切に処理され、分極処理された PVDF フィルムは、活性な圧電材料として使用できます。ただし、センサーの PVDF ハウジングまたは保護面は、アクティブ PVDF フィルム トランスデューサーを使用していることを証明しません。正確なモデルのアクティブ要素、分極、電極、音響構造を確認してください。

  • PVDF のインピーダンス (Z_pvdf): ~2,500,000 Rayl。

利点: PVDF のインピーダンスはほぼ 一桁低い PZTセラミックよりも。それは水と空気のインピーダンスに非常に近いです。

  1. 効率的なカップリング: 音響エネルギーのかなり高い割合が PVDF 要素から空気/蒸気空間に自然に伝達されます。これにより、必要なブルート フォース パワーが減り、よりクリーンな信号が得られます。
  2. 構造: ハウジング材料だけでは、モノリシックなアクティブ要素、接着剤の不在、負荷された Q、リングダウン、または化学的破損に対する耐性を確立しません。センサー全体の正確な構造と検証された化学物質/熱暴露制限をリクエストしてください。

4.3 ダンピング、解像度、および「ブラインド ゾーン」

酸タンク レベルの監視、特に小型の投与タンク (デイ タンク) では、ブラインド ゾーン (またはデッド ゾーン) が重要な仕様です。これは、センサーの前で測定できない距離です。

  • セラミック (PZT) の挙動: セラミックは硬く、高い「Q ファクター」(品質係数) を持っています。長い間鳴り続けます。それらを弱めるために、メーカーは厚い裏材を追加します。それでも、標準的な超音波センサーには 25 ~ 30cm のブラインドゾーンがあることがよくあります。
  • PVDF の動作: ポリマーは本来、高い内部機械的減衰 (低い Q ファクター) を持っています。 PVDF トランスデューサは、駆動信号が遮断されるとほぼ瞬時に振動を停止します。
  • 結果: これにより、非常に短いブラインド ゾーンが可能になります。 Ultranova1 は PVDF テクノロジーを活用しており、< 10cm のブラインド ゾーンを誇ります。
  • 運用上の利点: 高さ 1 メートルの酸投与タンクでは、30 cm のブラインド ゾーン (従来のセンサーでは一般的) により、タンクの使用可能な容量の 30% が無駄になります。オペレーターは、信号を失うことなくブラインドゾーンを越えてタンクに水を充填することはできません。 PVDF センサーにより、充填レベルを大幅に高めることができ、化学薬品の物流が最適化されます。

4.4 周波数の選択と蒸気の透過

センサーの音響周波数も重要な変数です。 Ultranova1 は 200 kHz で動作します。化学物質のモニタリングにこの特定の周波数が選ばれるのはなぜですか?

  • 蒸気浸透: 酸蒸気 (HCl など) は空気とは異なる粘度や熱特性を持ち、音波の減衰が大きくなります。 200 kHz は、MHz 信号ほど早く吸収されることなく、標準的な貯蔵タンク (範囲 2 ~ 5 m) の蒸気層を突き抜けるのに十分なエネルギー密度を提供します。
  • 乱気流の除去: 化学薬品タンクは頻繁に撹拌されたり、急速に充填されたりするため、液面が乱流になります。 200 kHz の波長は乱流表面の小さな波紋やファセットを効果的に反射するのに十分短い (約 1.7 mm) のに対し、より長い波長は予期せず散乱する可能性があります。
  • ビーム角度: 周波数が高くなると、小型センサーからのビーム角度をより厳密にすることができます。 Ultranova1 のビーム角はおよそ次のとおりです。 8-10°。この細いビームは、はしご、ミキサー、加熱コイルなどの内部障害物があるタンクでは非常に重要で、センサーがタンクのインフラではなく液面を確実に測定します。

5.経済分析: 「低コスト」センサーの高コスト

計測器を購入する場合、多くの場合、最初の購入価格に焦点が当てられます。 PVC センサーは、PVDF センサーよりも初期費用が安いのは間違いありません。ただし、総所有コスト (TCO) 分析により、腐食性アプリケーションでは「安価な」センサーが最も高価なオプションであることが明らかになりました。

5.1 ダウンタイムのコスト

化学産業やプロセス産業では、ダウンタイムがセンサーの実際のコストの大きな部分を占める可能性があります。

  • 化学製造: 計画外のダウンタイムのコストは、ラインの価値、製品在庫、クリーンアップ要件、再起動の複雑さによって異なります。
  • シナリオ: 塩酸タンクの PVC センサーが蒸気の透過により故障します。自動充填システムに障害が発生しました。ラインが止まります。
  • 推定コスト: コストは、サイト独自のダウンタイムと復旧データから計算する必要があります。
  • センサーのコストの差: 多くの場合、購入価格の違いは決定事項の一部にすぎません。

比較は依然として重要です。化学的適合性によってメンテナンス イベントや計画外の交換リスクが軽減される場合、PVDF が正当化される可能性があります。

5.2 環境および安全に対する責任

酸タンクは規制対象資産です。センサーの故障によって引き起こされるオーバーフロー(たとえば、タンクが満杯であるのに、腐食したセンサーからの「凍結」読み取り値がポンプにタンクが空であることを知らせる)は、次のような事態を引き起こす可能性があります。

  • 規制上の暴露: 化学物質の放出は、管轄区域や現場の許可条件に応じて、報告、浄化、執行のコストを引き起こす可能性があります。
  • 清掃費用: 流出した硫酸の中和と洗浄は多大な労力と危険を伴います。
  • 人員の暴露: 酸タンクをメンテナンスするたびに、管理が必要な暴露が発生します。寿命の長いセンサー材料は、化学薬品、温度、設置形状に適合する場合、メンテナンスの周波数を減らすことができます。

6.解決策: YJ Piezoピエゾ Ultranova1 超音波センサー

PVDF の理論上の利点は、Ultranova1 超音波センサーで実現されています。この製品は化学薬品用に後付けされた一般的なセンサーではありません。腐食環境特有の課題に合わせてゼロから設計されています。

6.1 統合されたマテリアル デザイン

Ultranova1 は、PVDF ハウジングと音響面を採用しています。これは重要な違いです。一部のメーカーでは、PVC センサーを使用し、PTFE スプレーの薄い層でコーティングしています。これらのコーティングは傷やピンホール欠陥が発生しやすいです。 Ultranova1 は固体 PVDF を使用しています。

利点: 取り付け中にセンサーに傷がついた場合でも、その下の材質は耐酸性を持っています。それは徹底的な保護です。

6.2 最適化された音響仕様

  • 周波数: 200 kHz。前述したように、これは、深さ 5m までのタンクにおける蒸気の浸透と高解像度の完璧なバランスを実現します。
  • 駆動電圧: センサーの種類の正確な定格電源とインターフェイスを確認します。低い電源電圧と指定されていないバリアでは、本質安全性の互換性は確立されません。危険場所での使用には、完全な機器/回路文書の照合と設置評価が必要です。
  • 静電容量: 標準の産業用送信機回路とのマッチングのために最適化されており、既存の PLC/SCADA システムに簡単に統合できます。

6.3 環境強化

センサーは蒸気の侵入を防ぐために密閉されています。 PVDF 構造により、センサーは工業用温度範囲全体にわたってビーム形状と性能を維持できます (通常のタンク限界である 80°C まで、材料の温度はそれよりも高い温度まで)。


7.比較分析: 酸タンクにおける超音波とレーダー

業界でよくある質問は次のとおりです。 「レーダーを使えばいいのでは?」 レーダー (誘導波または非接触) は優れた技術ですが、多くの酸用途では PVDF 超音波 は特別な理由から依然として優れた選択肢です。

7.1 誘電率の問題

レーダーは、液体の表面でマイクロ波を反射することで機能します。反射の強さは、液体の 誘電率 (ε) によって異なります。

  • 導電性酸: H₂SO₄ のような強酸は誘電率が高く、レーダーをよく反射します。
  • 炭化水素/溶媒: タンク ファームに保管されている化学物質の多くは、誘電率が低い (ε < 2)。レーダー信号はタンクを直接通過し、代わりにタンクの底に反射します。
  • 超音波の利点: 超音波センサーは密度の違いに作用します。誘電特性に関係なく、あらゆる液体表面から反射します。これにより、Ultranova1 は、タンクを酸から溶剤に切り替える可能性があるプラントにとって汎用的なソリューションになります。

7.2 近距離場問題 (コストと複雑さ)

  • レーダーブラインドゾーン: レーダーセンサーには近接場遮断距離もあります。
  • コスト: 耐食性レーダー センサー (ハステロイ製または PFA ライニング製) は通常、PVDF 超音波センサーの 5 倍から 10 倍のコストがかかります。
  • アプリケーションの適合性: 巨大な保管サイロ (高さ 20 メートル以上) では、Radar が最適です。しかし、長さ 5 メートル未満の デイ タンク、投薬スキッド、中間バルク コンテナ (IBC)の大部分にとって、レーダーは過剰であり、法外なコストがかかります。 Ultranova1 は市場のこの「スイート スポット」に適合し、Radar の数分の 1 のコストで高性能を実現します。

8。結論: 実用的なアップグレード パス

化学適合性超音波センシングにおける PVC から PVDF への移行はトレンドではありません。これは、長年にわたる産業工学上の見落としを修正するものです。硫酸と塩酸の攻撃的な性質と、現代の製造におけるダウンタイムの許容度がゼロであることにより、接液機器用の PVC は時代遅れになっています。

PVDF 科学的に証明された次の 3 つの利点を提供します。

  1. 熱力学的安定性: C-F 炭素-フッ素結合により、酸の影響を受けにくくなり、PVC を破壊する焦げやひび割れを防ぎます。
  2. 音響の優位性: 空気 (Z) とのインピーダンス整合と高い減衰特性により、よりクリアな信号、より優れた蒸気透過性が得られ、ブラインド ゾーンの減少により使用可能なタンク容量が大幅に増加します。
  3. 蒸気バリア: 結晶化度は透過性に影響を与える可能性がありますが、樹脂、シール、温度、暴露、測定された透過性を評価します。 HCl ガスを完全に排除することを保証するものではありません。

YJ Piezo の顧客の場合、Ultranova1 超音波センサーはフッ素ポリマーの材料科学を実用的な運用上の利点に変えます。化学薬品、温度、設置条件がサポートする PVDF を選択することで、購入者は接液部のリスクを軽減し、化学薬品取り扱いプロセスの保守性を向上させることができます。

PVDF が PVC より優れているのはなぜですか? 腐食との顕微鏡的な戦争において、Ultranova1 は有機化学で最も強力な結合で装甲されているからです。

重要なデータの概要: PVC と PVDF
パラメータ PVC(ポリ塩化ビニル) PVDF (ポリフッ化ビニリデン) 酸モニタリングへの影響
結合エネルギー ~330 kJ/mol (C-Cl) ~485 kJ/mol (C-F) PVDF は、強酸中での結合破壊/炭化に耐性があります。
結晶性 低 (アモルファス) 高 (50-60%) PVDF は蒸気の透過をブロックします (HCl にとって重要です)。
最高温度 ~60°C ~140°C PVDF は、発熱による酸希釈イベントにも耐えます。
劣化モード 脱塩酸(黒化) なし (不活性) PVC センサーの故障/亀裂。昨年は PVDF センサーが登場しました。
