PZTセラミックサプライヤーの選び方：究極のガイド
はじめに：精度の背後にある力 - なぜPZTセラミックサプライヤーが最も重要なパートナーなのか
命を救う医療画像機器や極めて重要な航空宇宙誘導システムから、自動車の性能を最適化する複雑な燃料噴射装置に至るまで、高度な技術の世界には、目に見えないものの根本的に不可欠なコア技術が存在します。それが圧電セラミックスです。この技術の中心にあるのは、チタン酸ジルコン酸鉛、またはPZTです。これは、機械的エネルギーを電気信号に変換し、逆に電気エネルギーを正確な機械的運動に変換する驚くべき能力を持つ高性能セラミック材料です。
圧電効果として知られるこの二重の能力により、PZTは数え切れないほどの現代のイノベーションの原動力となっています。ただし、この効果に依存する洗練されたデバイスの性能、信頼性、および寿命は、そのPZTコンポーネントの品質によって根本的に制限されます。この現実は、PZTセラミックサプライヤーを選定するプロセスを、単なる調達タスクから、極めて重要な戦略的決定へと引き上げます。
劣ったコンポーネントは、システム障害、高額なリコール、およびブランドの評判への回復不可能な損害につながる可能性があります。逆に、知識豊富なサプライヤーからの高品質で精密に設計されたコンポーネントは、新しいレベルの性能と信頼性を解き放つことができます。このガイドは、エンジニア、R&D科学者、および技術バイヤーに、PZT技術を理解し、PZTセラミックサプライヤーを評価するための包括的なフレームワークを提供するように設計されています。
PZTセラミックスの解読：アプリケーション成功のための基盤
材料自体を深く理解することは、情報に基づいたサプライヤー選択を行うための第一歩です。PZTは画一的な材料ではありません。その特性は、特定の用途に合わせて微調整および調整できます。基本的な科学と材料タイプ間の決定的な違いを把握することは、アプリケーションの成功を目指すエンジニアや設計者にとって不可欠です。
PZTとは？ 化学式から結晶構造まで
チタン酸ジルコン酸鉛は、化学式PbZrO₃-PbTiO₃を持つ無機化合物です。これは、焼成されるとペロブスカイト結晶構造を形成するセラミック材料です。この構造は、大きな二価金属イオン（鉛）の格子内にある小さな四価金属イオン（チタンまたはジルコニウム）で構成されています。東京工業大学で1952年頃に開発されたPZTは、前身であるチタン酸バリウム（BaTiO₃）からの大きな飛躍を表しています。
PZTの決定的な特徴は、その圧電性であり、これは2つの方法で現れます：
- 正圧電効果： 材料が機械的ストレスや変形を受けると、電荷または電圧を生成します。これにより、センサーに最適な材料となります。
- 逆圧電効果： 外部電場が材料に印加されると、物理的に形状が変化し、膨張または収縮します。この特性は、アクチュエータや精密モーションコントロールの基礎となります。
重要な区別：「ソフト」対「ハード」PZTセラミック
すべてのPZTが同じように作られているわけではありません。「ソフト」および「ハード」という用語は、セラミックの機械的特性ではなく、そのドメイン構造内の電気双極子の可動性を指します。この区別は、PZT材料の選択において最も重要な概念の1つであり、特定の用途に対する材料の適合性を直接決定します。
ソフトPZT（センサータイプ）
ソフトPZTセラミックスは、電気双極子をより簡単に再配向できるドメイン構造を特徴としています。これにより、高い圧電電荷係数（d₃₃）、高い誘電率、および高い電気機械結合係数を持つ材料が得られます。本質的に、それらは非常に敏感です。
理想的な用途： これらの特性により、ソフトPZTは、高感度と精密な測定を必要とする用途に最適な材料になります。これには、非破壊検査（NDT）および医療診断画像用の超音波トランスデューサ、水中音響用のハイドロフォン、および流量、圧力、または微妙な振動を測定するためのセンサーが含まれます。
ハードPZT（高出力タイプ）
ハードPZTセラミックスは、ドメイン壁を「ピン留め」するドーパントを配合しており、電気双極子の移動をより困難にします。これにより、圧電電荷係数は低くなりますが、その他の重要な利点があります。はるかに高い機械的品質係数（Qₘ）、より低い誘電損失および機械的損失、そして高い電気的および機械的ストレス下での優れた安定性です。
理想的な用途： ハードPZTは、高出力の超音波エネルギーを生成したり、堅牢な高力作動を必要とする用途向けに設計されています。これには、超音波洗浄用トランスデューサおよび溶接、高強度ソナープロジェクター、および産業機械用の強力なアクチュエータが含まれます。
PZTの世界：広がる用途
その調整可能な特性と堅牢な性質に由来するPZTの驚くべき汎用性は、ほぼすべてのハイテク分野にわたる膨大で増え続ける数のアプリケーションへの統合につながっています。
医療用途
医療分野は、PZTの精度と信頼性に大きく依存しています。ソフトPZTは、診断用超音波画像トランスデューサにとって重要であり、その高感度により内臓の鮮明で詳細な画像の作成が可能になります。治療用途では、ハードPZTが高密度焦点式超音波（HIFU）システムで使用され、非侵襲的に腫瘍を焼灼します。
航空宇宙および防衛
防衛および航空宇宙では、過酷な環境での信頼性が最も重要です。ハードPZTは、音響信号を送出するアクティブトランスデューサ（プロジェクター）と、戻りを聞くパッシブハイドロフォン（レシーバー）の両方で使用される、ソナーシステムの主力製品です。また、誘導システム、深度サウンダー、および高度なアプリケーションでも使用されます。
自動車産業
現代の自動車には、効率と安全性を向上させるために機能する多数のPZTコンポーネントが含まれています。ソフトPZTセンサーは、異常燃焼を検出するためのエンジンノックセンサーとして使用され、エンジン制御ユニットが最適なパフォーマンスのためにタイミングを調整できるようにします。PZTスタックアクチュエータは、燃料供給を極めて高速かつ正確に制御するために、高度な燃料噴射システムで使用されます。
産業用途
PZTは、幅広い産業プロセスを推進します。ハードPZTで作られた高出力超音波トランスデューサは、工業部品の堅牢な洗浄やプラスチック溶接に使用されます。計測および製造の分野では、PZTアクチュエータは、原子間力顕微鏡（AFM）のようなツールのためのナノスケールの位置決め機能を提供します。
| 業界 | 特定の用途 | 典型的なPZTタイプ | 主な性能上の利点 |
|---|---|---|---|
| 医療 | 超音波画像トランスデューサ | ソフトPZT | 鮮明な画像のための高い結合と感度 |
| 医療 | 高密度焦点式超音波（HIFU） | ハードPZT | 集中エネルギー伝達のための高出力、低損失 |
| 航空宇宙/防衛 | ソナートランスデューサ | ハードPZT | 高い機械的品質、過酷な環境での耐久性 |
| 自動車 | エンジンノックセンサー | ソフトPZT | 微妙な振動を検出するための高い電荷感度 |
| 産業 | 超音波溶接 | ハードPZT | 高い電力効率、高い機械的負荷の下での安定性 |
| 消費者 | 圧電イグナイター | ハードPZT | 機械的衝撃からの高電圧発生 |
粉末からパワーへ：高品質PZTコンポーネントの製造の旅
完成したPZTコンポーネントの卓越した特性は、原材料だけに固有のものではありません。それらは、精度と制御が最も重要である複雑な多段階の製造プロセスを通じて細心の注意を払って培われます。この旅を理解することで、PZT素子の品質がメーカーのプロセス制御と社内能力を直接反映する理由が明らかになります。
基本的なステップ - セラミックの作成
- 原材料と混合： プロセスは、主に酸化鉛、酸化ジルコニウム、酸化チタンなどの高純度酸化物粉末と、特定の「ソフト」または「ハード」特性を設計するために追加されるさまざまなドーパントから始まります。これらの初期材料の純度は重要です。不純物は、最終的なセラミックの電気的特性と構造的完全性を損なう可能性があります。
- 仮焼（事前焼結）： 混合粉末は、仮焼と呼ばれるプロセスで高温（約1000°C）に加熱されます。この重要なステップの間、生の酸化物は固相化学反応を起こし、目的の多結晶PZT化合物を形成します。仮焼中の温度と時間を適切に制御することは、正しい化学相と粒子サイズ分布を実現するために不可欠です。
- 粉砕と造粒： 仮焼後、PZT粉末は凝集物を分解し、最終焼結段階での反応性を高めるために2回目に粉砕されます。次に、有機バインダーが追加され、混合物は通常スプレードライを通じて流動性のある顆粒に加工されます。
コンポーネントの形成 - バルク対多層技術
粉末が準備されると、主に2つの方法のいずれかを使用して目的の形状に成形されます：
- バルク製造： ディスク、リング、プレート、チューブなどのコンポーネントの場合、造粒粉末は高力油圧プレスを使用して「グリーン」（未焼成）ボディに圧縮されます。
- 多層製造： 低電圧で動作する高度なアクチュエータの場合、より複雑なプロセスが使用されます。PZT粉末のスラリーは、時には20 µmという薄さの非常に薄い「グリーン」テープにキャストされます。導電性電極ペーストが各テープにスクリーン印刷され、次にこれらの層の数百が正確に積み重ねられ、圧力と熱の下でラミネートされ、個々のコンポーネントにさいの目に切られます。
仕上げと活性化 - ブランクから機能素子へ
- 機械加工： 焼結セラミックは非常に硬く、脆いです。現在は、研削、ラッピング、研磨用のダイヤモンドツールを使用して、最終寸法に精密に機械加工されています。最終的な形状と表面仕上げは、非常に厳しい公差に保たれなければなりません。
- 電極形成： 電場を印加するために、導電性電極（通常は銀）がセラミックの適切な表面に、多くの場合スクリーン印刷によって適用され、その後、強力な接着を確保するために適度な温度（約600°C）で焼成されます。
- 分極（ポーリング）： これは、セラミックに圧電特性を与える最後の「活性化」ステップです。コンポーネントは加熱されたオイルバス（80°C〜140°C）に沈められ、非常に強いDC電場（2〜3 kV/mm）が電極間に印加されます。
- 最終検査： 品質重視のメーカーは、すべてのコンポーネントに対して100％の最終テストを実施し、主要な電気的および機械的パラメータを測定して、各部品が顧客の正確な仕様を満たしていることを確認します。

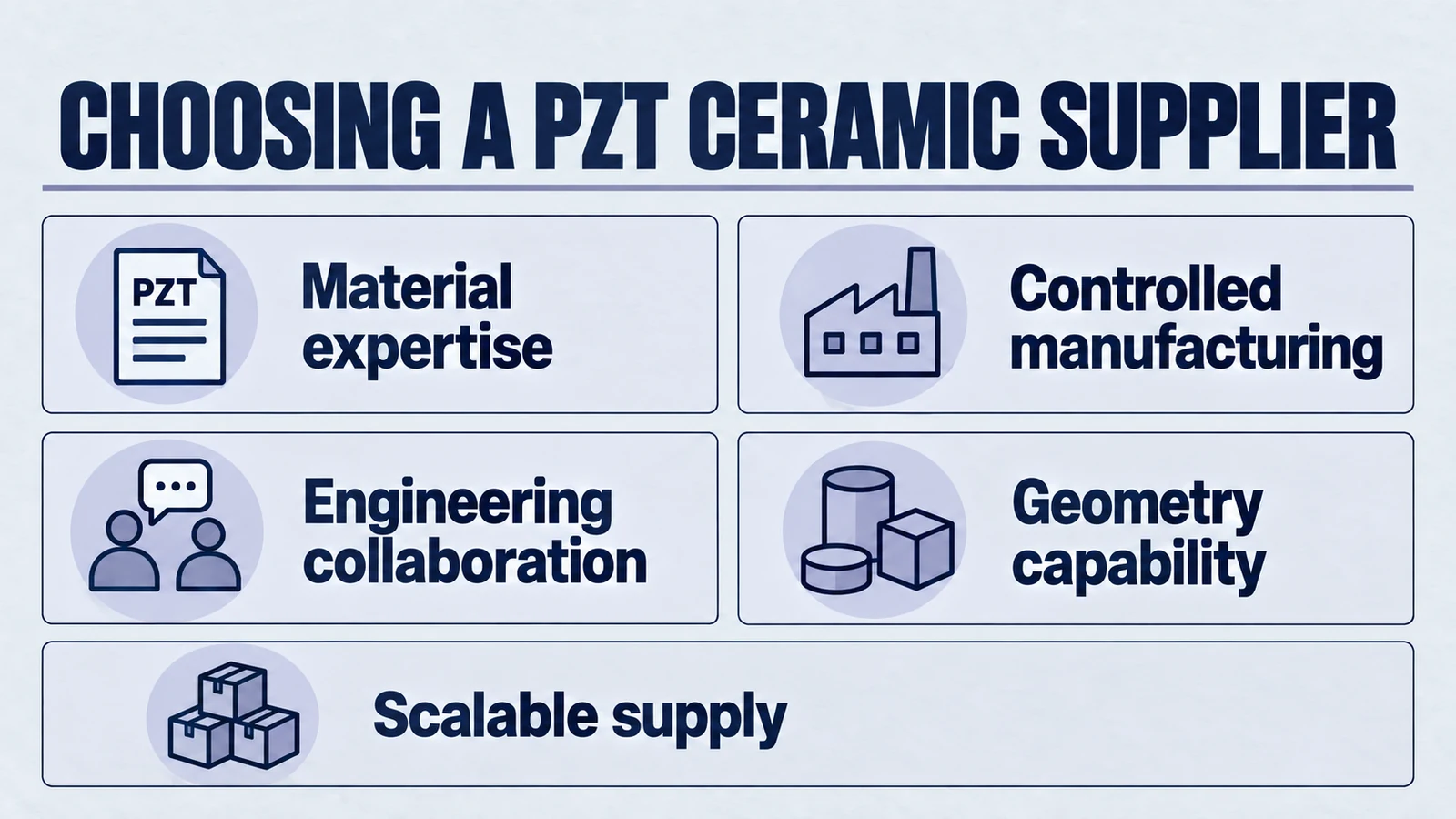

サプライヤーのパートナーシップ：PZTセラミックサプライヤーを選ぶための5つの重要な要素
PZTセラミックサプライヤーの選択は、単純な価格比較をはるかに超えた決定です。それは、製品の性能、信頼性、および市場投入までの時間に大きな影響を与える可能性のある技術的パートナーシップの形成です。
要素1：深い材料専門知識とカスタマイズ能力
一流のサプライヤーは、何よりもまず材料科学の専門家です。彼らの提供するものは、標準部品の限られたカタログを超えている必要があります。さまざまなハードおよびソフトPZT配合、HIFUのような特殊用途向けの材料、さらには環境に配慮した用途向けの鉛フリー代替品など、アプリケーションに最適化された材料の幅広いポートフォリオを持つサプライヤーを探してください。
要素2：垂直統合された製造と堅牢な品質システム
製造プロセスで詳述されているように、品質はエンドツーエンドのプロセス制御の結果です。理想的なサプライヤーは、粉末の配合と混合から最終的なポーリングとテストまで、すべての重要なステップを社内で実行する垂直統合された製造を行っています。文書化され、反復可能で、継続的に改善される品質管理システムへのコミットメントの客観的な証拠として機能する、ISO 9001:2015のような正式な認証を探してください。
要素3：協調的なエンジニアリングとアプリケーションサポート
適切なサプライヤーは、単なるベンダーではなく、技術コンサルタントおよびパートナーとして機能します。彼らは、最初の設計コンセプトから最終生産まで、技術サポートを提供することに専念し、アクセス可能な経験豊富なアプリケーションエンジニアのチームを持っている必要があります。この協調的なサポートは、正しい材料の選択、トランスデューサまたはアクチュエータ設計の最適化、およびシステムレベルの統合の課題のトラブルシューティングにとって非常に貴重です。
要素4：製品形状の幅広さと機械加工の精度
サプライヤーの能力は、彼らが生産できる形状の多様性と複雑さに反映されています。トップティアのメーカーは、ディスク、リング、プレート、チューブ、ボウル、半球などの幅広い標準形状だけでなく、特定のアプリケーションのニーズを満たすための非常に複雑なカスタム機械加工形状を生産できる必要があります。
要素5：実績、スケーラビリティ、信頼性
最後に、成功の長く実績のある歴史を持つサプライヤーを探してください。医療、航空宇宙、防衛などの最も要求の厳しい業界に数十年にわたってサービスを提供してきた実績は、信頼性と品質の強力な指標です。サプライヤーはまた、品質や一貫性を低下させることなく、初期のエンジニアリングサンプルやプロトタイプから大量生産まで生産をシームレスに拡張する能力を実証する必要があります。
結論：適切なPZTパートナーで次のイノベーションを推進する
チタン酸ジルコン酸鉛は、数え切れないほどのイノベーションの技術的バックボーンを形成する、独自に強力で用途の広い材料です。ただし、その可能性を最大限に引き出すことができるのは、コンポーネント自体の品質が最高である場合のみです。生の粉末から完成した機能的なPZT素子への旅は、すべてのステップが重要であり、品質が累積的な成果であるセラミック製造の複雑さの証です。
したがって、PZTセラミックサプライヤーの選択は、単なるデータシートや価格見積もり以上のものに導かれるべき戦略的決定です。ソフトPZT配合とハードPZT配合の重要な区別、最終品質に対する製造プロセスの多大な影響、および深いアプリケーション知識の必要性はすべて、1つの結論を示しています。理想的なサプライヤーはパートナーです。
彼らはコンポーネントだけでなく、開発のリスクを軽減し、イノベーションを加速させる不可欠な材料科学の専門知識、製造の卓越性、および協調的なエンジニアリングサポートも提供します。これらの要素を優先することで、エンジニアリングチームは、品質、信頼性、専門知識の基盤の上に次のブレークスルーを築くことができます。
あなたのプロジェクトは、この基盤の上に構築されたコンポーネントに値します。アプリケーションの成功を確実にするためには、圧電技術のニュアンスを理解している専門家と関わることが不可欠です。今すぐエンジニアリングチームにお問い合わせになり、アプリケーションについて話し合い、真のパートナーシップがどのように次のイノベーションを推進できるかを発見してください。
