圧電プレート: 超音波デバイスを駆動するための決定版ガイド
はじめに: 超音波技術の見えざるエンジン
胎児を初めて白黒で垣間見ることから、静かな深海の海底マッピングに至るまで、超音波技術は目に見えないものの、現代社会で広く使用されている力となっています。これは航空機の構造的完全性をサポートし、繊細な手術器具を顕微鏡レベルの精度で洗浄し、海軍艦艇が最も暗い深度を航行できるようにします。これらすべての驚異的な技術の中心には、圧電プレートという 1 つの控えめなコンポーネントがあります。この小さなセラミック要素はシステム全体を駆動するエンジンであり、電気信号を強力な機械振動に変換し、同様に重要なことに、戻ってくる機械振動を電気データに変換する驚くべき能力を備えています。
エンジニアリング上の意思決定の焦点: アプリケーションの要件をプレートの材質、厚さ、および統合の制約に早期にマッピングして、後期段階での再設計を回避します。
医用画像システム、高出力産業用クリーナー、高信頼性ソナーアレイなど、あらゆる超音波デバイスの性能、精度、信頼性は、そのコアとなる圧電プレートの品質と仕様に直接かつ密接に関係しています。既製のコンポーネントでも機能を実現できますが、デバイスの真の可能性を引き出すことができるのは、正確に設計されたプレートだけです。この記事は、超音波技術の能力を最大限に活用しようとしているエンジニア、製品設計者、イノベーターのための決定的なガイドとして役立ちます。圧電プレートの背後にある基礎科学を探求し、4 つの主要なアプリケーション分野における圧電プレートの重要な役割を詳しく説明し、あらゆるアプリケーションで最適なパフォーマンスを達成するためにこれらのコンポーネントをカスタマイズするための詳細なロードマップを提供します。材料科学、幾何学的設計、アプリケーション要件の間の複雑な関係を理解することで、情報に基づいた意思決定を行い、テクノロジーを機能的なものから優れたものに高めることができます。
第1章: 基本原理: 圧電プレートが圧力を電力に変換する仕組み
超音波の分野全体は、圧電効果として知られる特定の結晶材料の独自の特性に基づいています。この現象は一方通行のプロセスではなく、単一の圧電プレートが機械的エネルギーの送信機と受信機の両方として機能することを可能にする、エネルギーの双方向変換です。
1.1 圧電効果: 双方向の道
「圧電(Piezoelectricity)」という言葉は、文字通り「圧力から生じる電気」と訳されます。この効果は1880年にフランスの物理学者ジャック・キュリーとピエール・キュリーによって最初に発見されました。彼らは、水晶などの特定の結晶に機械的応力を加えると、表面に電荷が発生することを発見しました。この基礎的な発見により、物質の機械的特性と電気的特性の間の基本的な関連性が明らかになりました。
正圧電効果(センサーモード)
直接圧電効果は、加えられた機械的応力に応じて電荷が生成されることです。圧電プレートが絞られたり、押されたり、圧力波 (音のエコーなど) にさらされると、その内部の結晶構造が変形します。この変形により、材料の結晶格子内の正電荷と負電荷の中心が移動し、電気双極子が形成されます。これらの微細な双極子の集合的な効果により、正味の電気分極が生じ、プレート表面の電極間に測定可能な電圧が生成されます。この電圧の大きさは、加えられた力または圧力に直接比例します。この原理は、マイク、圧力センサー、加速度計、および超音波トランスデューサーの受信機能を含むすべての圧電センサーの基礎です。
逆圧電効果(アクチュエーターモード)
逆に、圧電プレートに外部電界が印加されると、材料は物理的に変形し、膨張または収縮します。これは逆圧電効果として知られています。印加された電界と材料の内部双極子の整列により、プレート全体の寸法が変化します。交流(AC)電圧が印加されると、プレートは電気信号と同じ周波数で急速に膨張および収縮することを強制されます。この高周波振動は周囲の媒体(空気、水、または組織)を押し、超音波として知られる高周波圧力波を生成します。このアクチュエーターモードは、超音波送信機、モーター、医療機器向け医療機器の背後にあるエンジンです。
1.2 問題の核心: 圧電材料
圧電効果は水晶のような天然結晶に存在しますが、現代の超音波アプリケーションは、優れた性能と製造性を提供する人工材料に圧倒的に依存しています。これらの材料は、セラミック、単結晶、ポリマーに大別できます。
業界で最も主流の材料は、チタン酸ジルコン酸鉛またはPZTとして知られる圧電セラミックの一種です。 PZT は多結晶セラミックであり、小さな個別の微結晶の塊で構成されています。強力な圧電特性、化学的不活性性、高温耐性、および圧電プレート、圧電ディスク、圧電リング、および圧電チューブなどの幅広い形状やサイズを比較的容易に製造できるため、非常に好まれています。さらに、ジルコン酸鉛とチタン酸鉛の比率を調整したり、他の化学ドーパントを追加したりすることで、PZT の特性を正確に調整でき、特定の用途に合わせて配合を最適化できます。
PZT以外にも、重要な材料クラスには以下があります。
- 単結晶: PMN-PT(マグネシウムニオブ酸鉛-チタン酸鉛)のような材料は、単一の連続した結晶格子として成長します。これらは非常に高い電気機械結合係数(k > 90%)と圧電定数を提供し、優れた感度と帯域幅をもたらします。これらのプレミアム材料は、究極の性能が求められるハイエンドの医療用画像アレイのためによく使用されます。
- ポリマー: ポリフッ化ビニリデン(PVDF)のような材料は、柔軟で軽量であり、水や人体の組織とよく一致する低い音響インピーダンスを持っています。圧電効果は一般にセラミックよりも弱いですが、非常に高い電圧感度(圧電電圧定数 g₃₃)を持っているため、特定の種類のセンサー、ハイドロフォン、柔軟なトランスデューサーに優れています。
- 鉛フリー セラミック: 鉛の使用を制限する RoHS などの世界的な環境規制に対応して、鉛フリーの代替品の開発に向けて重要な研究が行われています。チタン酸ビスマスナトリウム(BNT)とニオブ酸カリウムナトリウム(KNN)をベースにした材料は、多くの用途、特にパワー超音波トランスデューサにおいて、実行可能で環境に優しい PZT の代替品として浮上しています。
1.3 粉末から分極プレートへ: 製造プロセス
高性能なPZT圧電プレートの作成は、生の金属酸化物を精密に設計された電気機械コンポーネントに変換する多段階のプロセスです。プロセスは、鉛、ジルコニウム、チタンの酸化物の微粉末を特定の割合で混合することから始まります。この混合物はその後、加熱(仮焼)され、均一なPZT粉末を形成します。
この粉末は、所望の形状(例:プレート)に圧縮され、焼結と呼ばれる高温焼成プロセスを受けます。焼結中に、個々のPZT粒子が融合し、緻密で硬く、化学的に安定した多結晶セラミック構造を形成します。焼結後、セラミックプレートは最終寸法に精密に加工され、通常は銀またはニッケルで作られた電極が表面に適用されます。
ただし、この段階では、セラミック プレートは正味の圧電効果を示しません。材料内の微細な結晶ドメインはランダムに配向しており、それらの個々の圧電効果は互いに打ち消し合います。最後の重要なステップは 分極処理です。プレートはキュリー点 (強誘電特性を失う温度) のすぐ下の温度まで加熱され、電極間に強い直流 (DC) 電場が印加されます。この強力な電界により、ランダムに配向されたドメインが電界に可能な限り整列するように強制されます。電界を加えたままプレートを冷却すると、この配列が固定され、永久的な残留分極が形成されます。この設計された永続的な内部双極子モーメントが、プレートに強力で予測可能な圧電特性を与えます。分極処理プロセスの品質は、プレートの最終的な性能を直接的に決定する重要な要素です。極性が不十分なプレートは圧電効果が弱いため、超音波信号が弱くなり、感度が低下し、最終的にはデバイスの性能が低下します。これは、材料加工と品質管理における深い専門知識を持つメーカーと提携することの重要性を強調しています。
第2章: アプリケーションの世界: 活躍する圧電プレート
圧電効果の二重性により、これらのプレートは広範囲の超音波デバイスの中核トランスデューサーとなることができます。ただし、各アプリケーションの特定の要求により、圧電プレートに求められる理想的な特性のセットが決まります。あるタスクに最適化されたコンポーネントが別のタスクには全く適さない場合があり、材料選択を支配する感度と電力処理の間の根本的なトレードオフが浮き彫りになります。
2.1 医用画像およびデバイスのアプリケーション: 精度と明瞭さの追求
医療分野では、圧電プレートは画像診断、血流モニタリング、高度なデバイスレベルの処置に使用される超音波トランスデューサの心臓部です。
- アプリケーションとメカニズム: 一般的なハンドヘルド超音波プローブでは、小さな圧電プレートのアレイが短い高周波超音波パルスを体内に放射します (逆効果)。これらのパルスは組織を通過し、臓器の境界、血球、その他の内部構造で反射します。次に、同じ圧電プレートがかすかに戻ってくるエコーを検出し、その機械的圧力を電気信号に変換します (直接効果)。コンピューターはこれらの何百万ものエコーのタイミングと強度を処理して、体内の詳細なリアルタイム画像を構築します。集束超音波装置では、音響エネルギーを集中させるために、より大きな圧電プレートや特殊な形状の圧電プレートが使用され、音響出力とユースケースの検証は完成したデバイス レベルで処理されます。
- 主な要件:
- 高感度: 非常に弱いエコーを検出する機能は、画像の鮮明さと解像度にとって最も重要です。詳細な画像を作成するには、深部組織からの微弱な信号を正確に捕捉する必要があります。これには、力の単位当たりに生成される電荷の量を定量化する高い圧電電荷定数 (d₃₃) と、デバイスの電力効率ではなく、定義された境界の下でのモード固有の可逆的な電気機械結合を表す高い電気機械結合係数 (k) を持つ材料が必要です。 「ソフト」PZT として知られる材料 (PZT-5A や PZT-5H など) は、この高感度性能のために特別に設計されています。
- 広帯域幅: 良好な軸方向分解能 (ビームの経路に沿って近接する 2 つの物体を区別する能力) を達成するには、トランスデューサーは非常に短いパルスを放射する必要があります。これには広い周波数帯域幅が必要です。単板セラミックの帯域幅は狭いですが、これは多くの場合、圧電複合材料を使用することで実現されます。これらの材料は、PZT ピラーとポリマー フィラーを組み合わせたもので、セラミックの共振を減衰させ、帯域幅を広げます。
- 音響インピーダンス整合: 医療用超音波における重要な課題は、音響エネルギーを高インピーダンスのセラミックプレートから低インピーダンスの人体組織に伝達することです。ミスマッチが大きいと、エネルギーの大部分が皮膚で反射してしまいます。ポリマーマトリックスを持つ圧電コンポジットは、純粋なセラミックよりも音響インピーダンスが低いため、組織との整合性が良く、エネルギー伝達が向上します。
- 高周波: 目や皮膚などの表面構造をイメージングするには、非常に高い解像度が必要です。これは、高周波超音波 (多くの場合 > 20 MHz) を使用して実現されますが、周波数は厚さに反比例するため、非常に薄く繊細な圧電プレートを製造する必要があります。
2.2 工業用超音波洗浄: 高出力キャビテーションの解放
医療画像処理に必要とされる繊細な感度とは対照的に、工業用超音波洗浄では、製造、航空宇宙、医療現場で表面から汚染物質をこすり落とすための生の持続的なパワーが必要です。
- アプリケーションとメカニズム: 多くの場合トランスデューサーと呼ばれる高出力圧電プレートは、ステンレス鋼の洗浄タンクの底部または側面に接着されています。これらのプレートは強力な発振器によって駆動され、通常 25 ~ 70 kHz の周波数で強い振幅で振動します。この激しい振動が洗浄液 (水または溶剤) に伝わり、ガス/蒸気を含むキャビテーション泡の急速な形成と崩壊 (キャビテーションと呼ばれる現象) を引き起こします。それぞれの気泡の爆縮は局所的に膨大な量のエネルギーを放出し、最も複雑で届きにくい表面からも汚れ、グリース、その他の汚染物質を取り除く強力なスクラブ作用を生み出します。
- 主な要件:
- 高電力処理と効率: 圧電プレートは、劣化したり故障したりすることなく、高電気駆動下で継続的に動作しなければなりません。これには、高い機械的ストレスと電場に対処するために特別に配合された「硬い」PZT 材料 (PZT-4、PZT-8 など) が必要です。このための重要なパラメータは、高い機械的品質係数 (Qₘ) です。 Qₘ は機械損失の逆数です。高い値は、振動中の内部摩擦により熱として失われるエネルギーが非常に少ないことを示します。これにより、最大量の電気エネルギーが有用な音響パワーに変換されるようになります。
- 低誘電損失: 高 AC 駆動条件下では、材料はかなりのエネルギーを熱として放散する可能性があります。この自己発熱を最小限に抑え、性能低下や潜在的な故障を防ぐには、誘電正接 (tan δ) が低いことが不可欠です。
- 熱安定性: 連続的な高出力動作は、かなりの熱を発生させます。圧電材料は、高い キュリー温度(Tc)、つまり分極された圧電特性を永久に失う温度を持っている必要があります。APC 840やAPC 841のような材料は、動作中の熱による減極を避けるために、高いキュリー点を持つものが選ばれます。
- 耐久性と寿命: プレートとそれらをタンクに取り付ける接着剤結合は、何千時間もの動作にわたって一定の高振幅機械振動に耐える必要があります。現代のエンジニアリング接着剤と堅牢なトランスデューサー設計は、長期的な信頼性にとって重要です。
2.3 ソナーと水中音響: 深海のナビゲーションとマッピング
ソナー(Sound Navigation and Ranging)システムは、圧電プレートを使用して水中を通して音波を送受信し、軍用潜水艦の探知や海底マッピングから、商業的な魚群探知や自律型無人潜水機(AUV)の制御まで、幅広い用途に使用されます。
- 用途とメカニズム: ソナートランスデューサー、またはそれらのアレイは、強力な音響パルス(多くの場合「ピング」と呼ばれる)を水中に放射します(逆効果)。この音波は、物体(潜水艦、魚の群れ、海底など)に当たるまで外側に移動し、その時点で反射されます。同じトランスデューサーまたは別のハイドロフォンが、戻ってくるエコーを「聞き取り」ます(直接効果)。システムはエコーが戻ってくるまでの時間を測定することで、物体までの距離を計算できます。トランスデューサーのアレイを使用することで、ソナーシステムは物体の大きさ、形状、速度、方向も決定でき、水中環境の詳細な音響「画像」を作成できます。
- 主な要件:
- 高音響出力: 長距離の物体を検出するには、最初の「ping」が水中を移動する際の減衰を克服するために非常に強力である必要があります。これには、巨大な電気駆動信号を処理できる高出力「硬質」PZT 材料 (海軍タイプ I または III として指定されることが多い) で作られた 圧電プレート のスタックで構成されることが多く、大型で堅牢なトランスデューサーが必要です。
- 高い受信感度: 返されるエコーは、特に遠くの物体や小さな物体からの場合、非常に弱い場合があります。したがって、受信要素はわずかな圧力変化に対して非常に敏感でなければなりません。これには、加えられた機械的応力の単位当たりに生成される電場の強さを測定する、圧電電圧定数 (g₃₃) が高い材料が必要です。 g₃₃ を高くすると、弱いエコーでも検出可能な電圧信号が生成されます。
- 低周波動作: 高周波音は水に急速に吸収され、その範囲が制限されます。長距離 (数キロメートル以上) の探知を実現するには、ソナー システムはより低い周波数 (通常は 10 ~ 50 kHz) で動作する必要があります。裸の厚みモード要素の場合、共振は厚みに反比例します。低周波ソナーは、代わりに放射/屈曲モードまたはセラミック/金属アセンブリを使用できるため、均一な分極処理と機械的完全性に関して重大な製造上の課題となる、非常に厚いベア プレートを一般的に必要とするわけではありません。
- 過酷な環境での耐久性: ソナートランスデューサーは、深海の破砕圧力、塩水腐食、機械的衝撃に耐える必要があります。これには、堅牢なハウジング、防水カプセル化、および信頼性の高い圧電コンポーネントが必要です。
2.4 非破壊検査 (NDT): 構造的完全性の確保
非破壊検査(NDT)は、航空宇宙、自動車、建設などの業界において、損傷を与えることなく重要な材料やコンポーネントの完全性を検査するために超音波を使用します。
- 用途とメカニズム: 圧電プレートを含むNDTプローブを、テストする材料に接触させます。それは高周波超音波パルスを部品に送信します(逆効果)。この波は材料を通って移動し、コンポーネントの背面壁や、さらに重要なことに、亀裂、ボイド、剥離などの内部欠陥のような界面で反射します。トランスデューサーは、これらの反射波を検出します(直接効果)。オペレーターは画面上でエコーのタイミングと振幅を分析して、肉眼では見えない欠陥を特定、位置特定、および特性評価します。
- 主な要件:
- 高解像度のための高周波: 航空機の翼の検査などの用途では、非常に小さな欠陥を検出する能力が安全性にとって重要です。超音波テストの解像度は音の波長に直接関係しています。波長が短い(周波数が高い)ほど、より小さな欠陥を検出できます。NDTトランスデューサーは多くの場合メガヘルツ範囲で動作するため、非常に薄く、精密に製造された圧電プレートが必要です。
- 広帯域幅: 医療用画像処理と同様に、NDTでは広い帯域幅が望ましいです。これにより、解像度を向上させる短く鋭いパルスの生成が可能になり、より良い材料特性評価と欠陥サイズのサイジングのためのより洗練された信号分析技術が可能になります。
- 一貫性と再現性: NDT は品質管理と安全性保証の基礎です。 NDT プローブで使用される圧電プレートは、バッチごとに極めて一貫した再現性のある性能を発揮する必要があります。トランスデューサの出力に変動があると、欠陥の見逃しや誤った読み取りにつながる可能性があり、重大な結果を招く可能性があります。これにより、厳格な品質管理と材料の一貫性を備えたメーカーが重視されます。
- フォームファクターの多様性: 検査対象のコンポーネントには複雑な形状があることがよくあります。これには、斜角、フェーズドアレイ、水浸プローブなど、多種多様なトランスデューサータイプが必要です。圧電プレートのサプライヤーは、これらの特殊なNDTツールの製造をサポートするために、カスタムの形状とサイズを製造できる能力がなければなりません。
第3章: 完璧なフィットの設計: 圧電プレートのカスタマイズガイド
超音波デバイスで最高の性能を達成することは、一般的な既製コンポーネントではめったに不可能です。真の最適化には、アプリケーションの特定の要求に合わせてカスタム設計された圧電プレートが必要です。これには、材料配合、幾何学的設計、周波数チューニング、および電気的インターフェースの慎重な検討が含まれます。このセクションは、エンジニアや設計者がこれらの重要なカスタマイズパラメータをナビゲートするための実用的なガイドとなります。
3.1 材料配合: パフォーマンスのDNA
カスタム圧電プレートの基盤は、その材料組成です。PZTセラミックの化学的性質を正確に制御することで、メーカーはその特性を「ソフト」(高感度)から「ハード」(高出力)までのスペクトルに沿って微調整できます。
- ソフトPZT(例:PZT-5A、PZT-5H / 海軍タイプII、VI): これらの配合は高感度を特徴とし、両方向のエネルギー変換において非常に効率的です。高い 圧電電荷定数(d₃₃)、高い 電気機械結合係数(k)、および高い誘電率を示します。これにより、医療用画像トランスデューサーの受信素子、高感度ハイドロフォン、精密 圧電アクチュエーターなど、信号検出が最優先されるアプリケーションに最適です。ただし、通常は機械的品質係数(Qₘ)が低く、キュリー温度が低いため、高出力の連続波アプリケーションには適していません。
- ハード PZT (例: PZT-4、PZT-8 / ネイビー タイプ I、III): これらの材料は、堅牢性と電力処理を考慮して設計されています。これらは、熱の発生を最小限に抑える高い機械的品質係数 (Qₘ) が特徴です。低い 誘電正接 (tan δ) により、高駆動時の電気損失が低減されます。脱分極に抵抗する高い抗電界。高いキュリー温度 (Tc) により、熱安定性が確保されます。これらの特性により、工業用超音波洗浄機、ソナープロジェクター、超音波溶接トランスデューサーなどの高出力送信アプリケーションに一般的に選ばれています。たとえば、損失正接が 0.004 以下の超低損失材料は、これらの要求の厳しい役割において効率を最大化し、電力損失を最小限に抑えるように特別に設計されています。
ソフトPZTとハードPZTの選択は、最終デバイスの基本的な能力を定義するため、設計プロセスにおける最初にして最も重要な決定です。

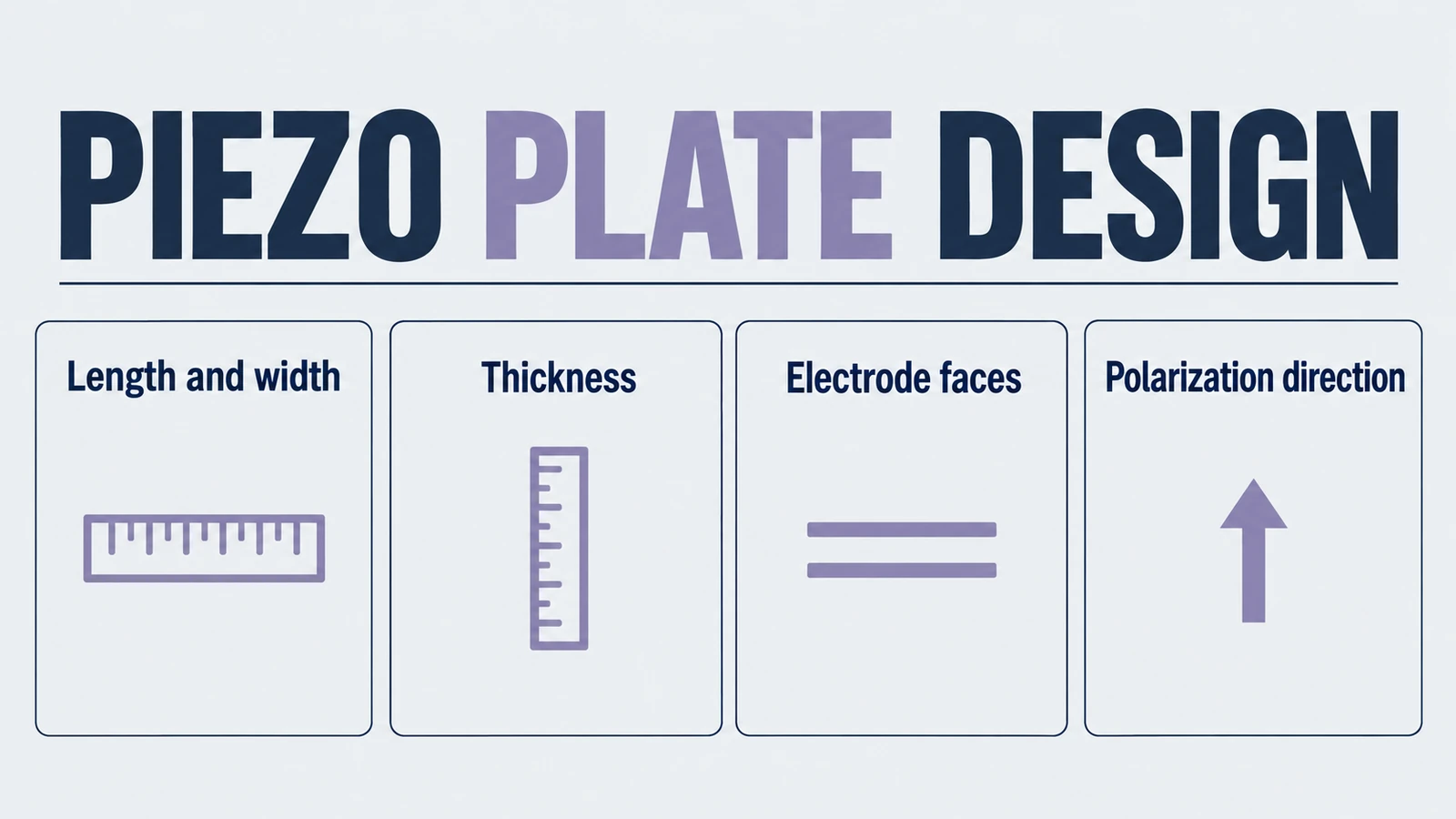

3.2 幾何学的設計: 形状が機能を決定する
圧電プレートの物理的形状は、音響エネルギーをどのように放射および受信するかにおいて基本的です。高度なセラミック加工により、単純なプレートを超えて、さまざまな機能に適した多様な形態が可能になります。
- ディスクとプレート: これらは最も一般的なジオメトリです。それらの直径または幅はラジアルモード共振周波数を決定し、その厚さは厚みモード周波数を決定します。これらは、NDT プローブから トランスデューサのクリーニング まで、ほとんどの標準トランスデューサの構成要素です。
- リングとチューブ: これらの形状は、フロースルー気泡検出器や特定の医療機器など、中央開口部を必要とするアプリケーションで使用されます。また、音響モデムや全方向性ハイドロフォンに役立つ360度の半径方向放射パターンを作成するためにも使用できます。
- 球体と半球: 水中位置ビーコンや特定のソナー システムなど、均一で全方向の音の送信または受信が必要なアプリケーションには、球体または半球の要素が理想的です。全方向に同時に高出力を送信できます。
- カスタム形状: 可能性はより複雑な形状にも広がります。たとえば、圧電プレートを湾曲したボウル状の形状に加工して、集束超音波装置で自然に集束したビームを生成し、音響レンズの必要性を軽減または変更できます。また、これらを数千の小さな要素に分割して、高度な医療画像処理用のフェーズド アレイを形成することもできます。
動画:PZTプレートの機械的なはめあいを確認
プレート形状の選定後、許容寸法を相手側の取付部と比較します。このYJ Piezoの動画では、簡略化した最悪条件での幅確認、納入状態、角部、合意したサンプル検査条件を検討します。仮定の例は確認手順を説明するものであり、共通の公差を保証したり、組立全体の適合を証明したりするものではありません。
YouTubeでPZTプレートのはめあいと公差ガイドを見る.
3.3 周波数チューニング: 厚さの重要な役割
トランスデューサ設計における最も基本的な関係の 1 つは次のとおりです。 圧電プレートの厚さが基本厚みモード共振周波数に反比例するということです。薄い要素はより速く振動してより高い周波数を生成し、厚い要素はよりゆっくりと振動してより低い周波数を生成します。
この原則は、製造とカスタマイズに重大な影響を及ぼします。 40 kHz クリーナーは、セラミック/金属スタックまたはその他のロードされたジオメトリを使用する場合があります。その周波数は必ずしも裸のプレートの半波長の厚さの共振である必要はありません。対照的に、高解像度医療画像用の 10 MHz トランスデューサを製造するには、圧電プレートを精密に機械加工し、非常に薄く (多くの場合、ほんの数ミリメートル) になるまでラップする必要があります。これらの極薄プレートは非常に壊れやすいため、厳密な厚さ公差 (必要な周波数公差とプロセス能力から指定) を維持し、製造中の損傷を防ぐために、特殊な製造能力と厳格な品質管理が必要です。したがって、必要な動作周波数を指定することは、カスタム プレートの物理的寸法を定義する最も直接的な方法の 1 つです。
動画:接着後に共振が変わる理由
セラミック単体の測定値と接着後の応答は同じではありません。セラミックの仕様を変更する前に、試験条件を記録し、単体と接着後の構成を比較します。
3.4 電極と配線: 電子機器とのインターフェース
電極は、駆動電圧を印加し、生成された電荷を収集できるようにプレートの表面に適用される導電層です。材料(例:銀、金、ニッケル)と適用方法(例:スクリーン印刷、スパッタリング)の選択は、コンポーネントの耐久性、導電性、およびコストに影響を与える可能性があります。
ベンダーやスタックのような積層コンポーネントの場合、配線構成も重要なカスタマイズパラメータです。層は直列または並列動作用に配線でき、ドライバー用電子機器の設計に合わせて選択する必要があります。
- 直列動作 (2 線): この構成では、スタック全体に電圧が印加されます。これには、より高い駆動電圧が必要ですが、消費する電流は少なくなります。センサー モードの出力電圧は高くなりますが、出力電荷は低くなります。
- 並列動作: 並列接続された層は端子電圧を共有し、それらの容量/電荷が追加されます。スタックは 2 つの外部端子を提供できます。一部のバイモルフ電極/制御配置では、中心電極が 3 番目のリード線として露出します。 3 本のワイヤは並列スタックの普遍的な要件ではありません。実際の回路図を指定します。
3.5 まとめ表: 仕様とアプリケーションのマッチング
カスタム圧電プレートを指定する複雑なプロセスを簡素化するために、次の表はエンジニアのための診断ツールとして機能します。これは、一般的なアプリケーション要件を、それらを達成するために必要な重要な材料特性および設計パラメータに関連付け、専門のサプライヤーがどのように必要なソリューションを提供できるかを示しています。
| アプリケーション | 主な性能要件 | 重要な材料特性とパラメータ | カスタムソリューション |
|---|---|---|---|
| 医療用画像処理 | 高感度、高解像度、良好なインピーダンス整合 | 高いd₃₃, 高いkt、低音響インピーダンス、広帯域幅 | カスタムPZT-5Hタイプ配合、高周波用精密ラッピング、1-3コンポジット製造。 |
| 工業用洗浄 | 高電力効率、低発熱、耐久性 | 高いQₘ, 高いTc, 低いtan δ (誘電損失) | 超低損失PZT-4/PZT-8タイプ材料、堅牢な電極設計、大型プレート。 |
| ソナー / 水中音響 | 高音響出力、過酷な環境での耐久性 | 高いg₃₃ (パッシブ用)、高電力処理、低周波共振 | 特殊な海軍タイプI/II/III PZT、大規模および積層設計、カスタム形状(球体、チューブ)。 |
| 非破壊検査 (NDT) | 高解像度、広帯域幅、再現性 | 高周波(薄さ)、 高いkt、優れたバッチ間の一貫性 | 精密微細加工、周波数と許容要件から導き出される厚さの許容差、計画された材料の一貫性。 |
この表は、技術ユーザーを高レベルのパフォーマンス目標(例:「より良い画像解像度が必要」)から特定の材料要件(例:「高いd₃₃と非常に薄く加工できる能力を持つ材料が必要」)へ、そして最終的には具体的な製造ソリューションへと導く架け橋として機能します。エンジニアリングの問題を、有能なサプライヤーが満たすことができる一連の仕様に変換します。
第4章: イノベーションのためのパートナーシップ: 圧電プレートサプライヤーの選択が重要な理由
これまでのセクションでは、明確で説得力のある真実を確立しました。数百万ドルの医療画像システム、信頼性の高い海軍ソナー アレイ、または高スループットの工業生産ラインのパフォーマンスは、小さなセラミック プレートの品質と正確なカスタマイズにかかっています。プロトタイプには標準コンポーネントで十分かもしれませんが、最終製品で競争上の優位性、長期的な信頼性、最適なパフォーマンスを達成するには、特定の目的に合わせて設計されたソリューションが必要です。したがって、圧電プレートのサプライヤーの選択は、単に調達を決定するだけではありません。それはプロジェクトの成功を決定づける戦略的パートナーシップです。
この分野における真に価値のあるパートナーは、単なるコンポーネントサプライヤーの役割を超えて、材料科学の専門家および共同設計コンサルタントになります。このレベルのパートナーシップは、次の 3 つの柱に基づいて構築されています。
- 材料の習得: 圧電材料を供給するだけでなく開発する能力が最も重要です。専門のサプライヤーは、独自の性能目標に合わせたカスタム PZT 配合物を作成できます。これには、高出力の クリーニング や ソナー用途向けに損失正接 (tan δ) が 0.004 の超低損失材料を設計することが含まれており、最大のエネルギー効率と最小限の発熱を保証します。また、最も要求の厳しい医療画像やセンサー用途向けに、優れた感度とせん断ひずみ応答 (d₁₅ 最大 950 pC/N) を備えた材料の開発も含まれており、強力な鮮明さと精度を実現します。
- 製造の卓越性: 材料に関する深い知識は、最先端の製造能力と組み合わせる必要があります。これには、周波数制御に不可欠な、厳密な幾何学的公差と厚さ公差を達成するための精密機械加工が含まれます。また、高度な電極適用技術と、最も重要なことに、厳格な品質管理プロセスも必要です。優れたバッチ間の一貫性を確保することは、信頼性と再現性のあるパフォーマンスが安全性と有効性の問題である医療および NDT の重要な用途にとって重要です。
- 協調的パートナーシップ: 理想的なサプライヤーは、クライアントのエンジニアリング チームと協力して、研究開発部門の延長として機能します。この協力的なアプローチは、最適な材料が選択され、プレートの設計が全体のトランスデューサおよびシステム アーキテクチャと適切に統合されることを保証するのに役立ちます。このパートナーシップは、初期コンセプトとプロトタイピングから拡張可能な大量生産に至るまで、製品ライフサイクル全体に及ぶ必要があります。
最終的に、サプライヤーを選択することは、複雑な一連のアプリケーション要件を、市場で明確な競争優位性を提供する具体的な高性能圧電コンポーネントに変換する専門知識を持つパートナーを選択することです。
結論: 次世代の超音波デバイスを構築する
強力なコンセプトから市場をリードする超音波デバイスへの道のりは、正しい基盤から始まります。アプリケーションのパフォーマンス、信頼性、およびイノベーションは、そのコア圧電コンポーネントの品質に依存します。テクノロジーの可能性を最大限に引き出すために必要な複雑な科学と精密工学を理解している専門家と提携してください。
- パラメータを定義し、次に進む準備ができているエンジニアの場合は、正確な仕様に合わせたカスタム圧電プレートの見積もりをリクエストしてください。
- 開発の初期段階にある設計者や研究開発チームの場合は、材料の選択肢を検討し、設計の可能性について話し合い、材料科学における当社の深い専門知識を活用するために、当社のエンジニアリング チームとの相談をスケジュールしてください。
- 当社の高度なPZT材料とカスタムソリューションがどのように次のプロジェクトのパフォーマンスを向上させることができるかについて詳しく知るには、今すぐお問い合わせください。最速の応答を得るには、business@szyujie.comまでメールをお送りください。
