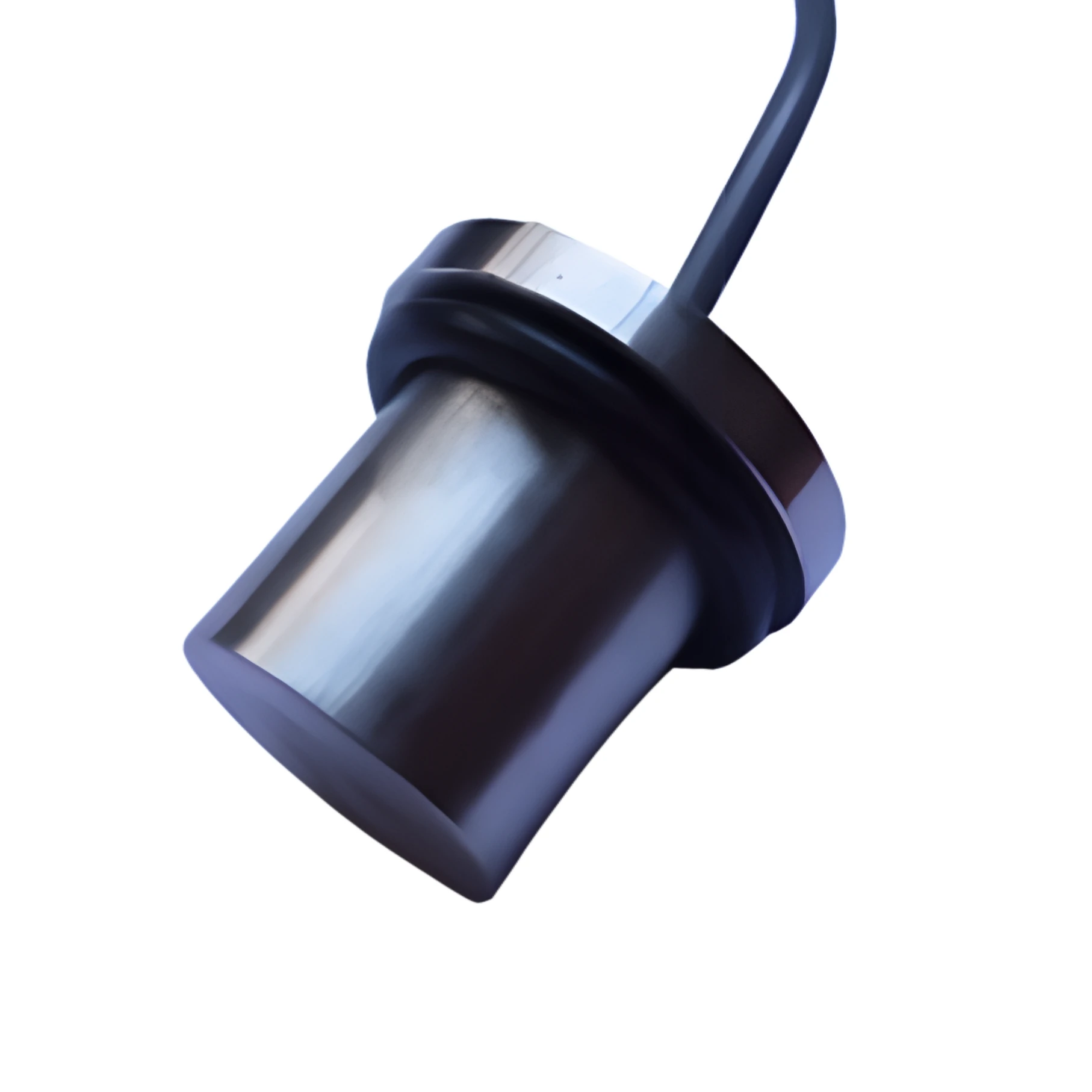

HJ-2825/1M 流量測定トランスデューサ

HJ-2825/1Mは、1.0 MHz ±5%で動作するステンレス製の超音波流量測定トランスデューサです。1200 pFの静電容量、5°の送信角、IP68シーリングを備え、液体流量計測アセンブリで安定した音響性能を確保します。

最大3 MPaの圧力と0〜100°Cの動作条件に対応し、湿潤・加圧環境でも使用しやすい構成です。産業用インライン流量計、水処理設備、プロセス制御、HVAC液体ループ監視など、狭い音響パスが求められる用途に適しています。

仕様

モデル:HJ-2825/1M

中心周波数:1.0 MHz ± 5%

帯域幅 (-6 dB):5%

感度:0 dB = 3 Vp-p、端子: 8、距離: 8 cm、-35 dB min

送信角 (-3 dB):5°

静電容量:1200 pF ± 20%

最小並列インピーダンス:150 Ω ± 30%

最大印加ピーク:パルス（2%デューティ）< 200 V

動作温度:0 から 100°C

最大動作圧力:3 MPa

ハウジング材質:ステンレス鋼

保護等級:IP68
