高度な超音波トランスデューサ設計の基礎: 材料、共振、および統合の限界

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
3,173 文字
7 分で読めます
エンジニアリング超音波テクニカルガイド

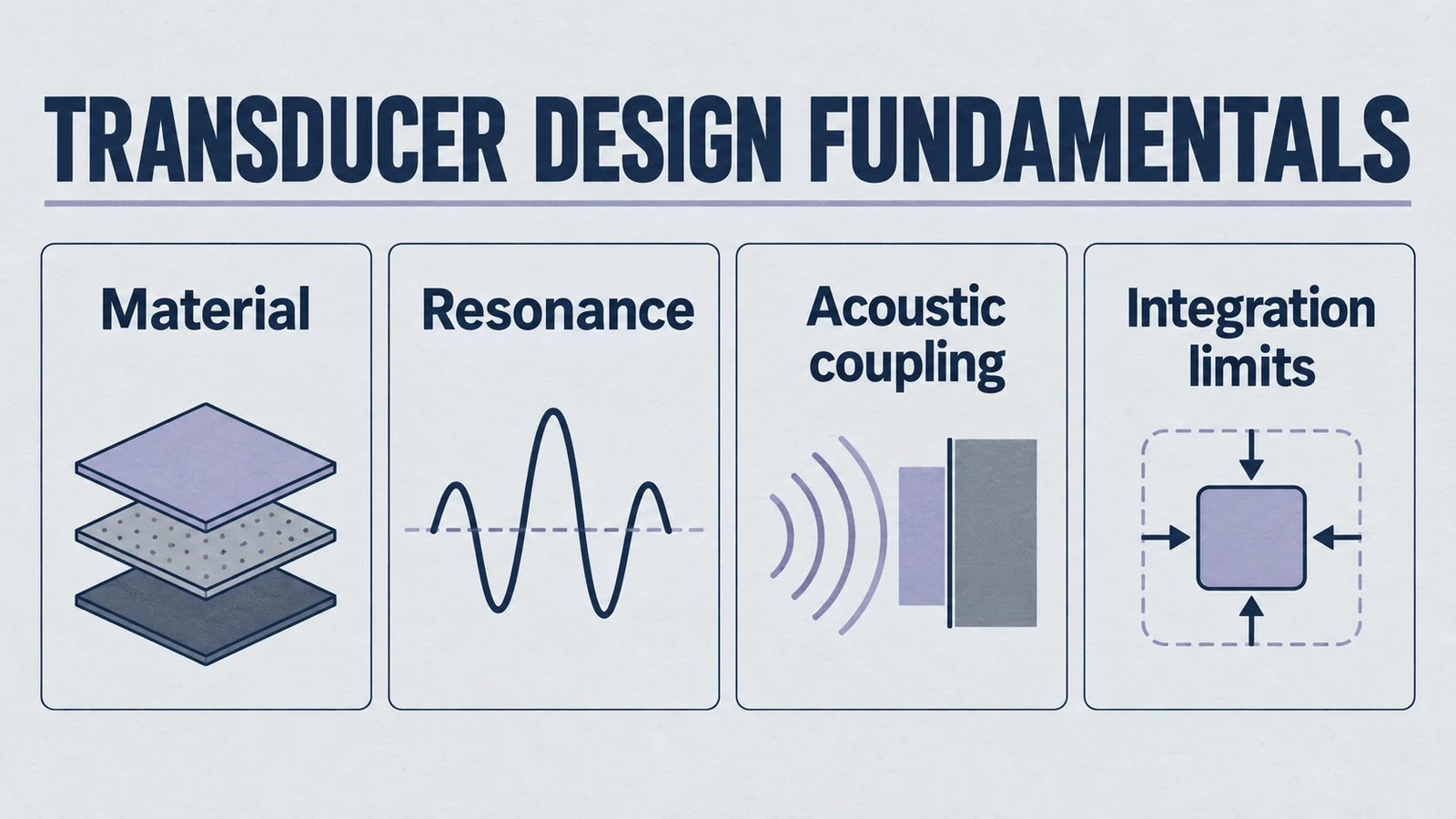

インフォグラフィック: トランスデューサー設計の基礎、材料、共鳴、音響結合、統合限界をカバーします。

材料・共振・音響結合・積分限界

高度な超音波トランスデューサ設計の基礎: 材料、共振、および統合の限界

超音波トランスデューサは、電気エネルギーと人間の聴覚限界を超える音響周波数である超音波を相互変換するように設計された特殊な電気機械デバイスを表します。これらのトランスデューサは、医療画像処理、産業用非破壊評価 (NDE)、精密製造プロセスなどの重要な領域で極めて重要な役割を果たしています。超音波トランスデューサに関連する理論原理、材料特性、工学的考慮事項を深く理解することは、システムの有効性と精度の最適化を目指す研究者や現役のエンジニアにとって重要です。

トランスデューサの設計からコンポーネントの RFQ まで

設計に特定の寸法、電極、ターゲット材料を持つセラミック素子が必要な場合は、カスタム圧電コンポーネントのレビューから始めます。図面または寸法目標、駆動条件、動作媒体、サンプルおよび生産数量を共有します。内蔵トランスデューサまたは組み立て済みユニットの場合は、超​​音波トランスデューサ サプライヤー ページを使用して、アセンブリのどの部品を供給する必要があるかを特定してください。最終アセンブリでのコンポーネントのチェックとパフォーマンスには、個別の合格基準が必要です。

高度な基礎: 動作物理学と統合境界

超音波トランスデューサは、主に直接圧電現象と逆圧電現象によって動作します。交流電圧を印加すると、 圧電素子 超音波周波数で振動し、機械波を生成します。逆に、これらの材料は超音波を受信すると電気信号を生成します。超音波トランスデューサは、特定のアプリケーションの状況に合わせて、縦波、横波、表面弾性波などの複数の音響波モードを利用します。

主要コンポーネントと設計要素の詳細な分析

先端圧電材料

  • チタン酸ジルコン酸鉛 (PZT): 卓越した電気機械結合効率と感度により主に利用されています。
  • 鉛フリー圧電材料: 規制順守と環境の持続可能性目標によって注目を集めています。
  • 特有の材料クラス: PVDF は柔軟な圧電ポリマーです。バルク BaTiO3 は脆いセラミックであり、本質的には柔軟なポリマーではありません。柔軟なセラミックを含むデバイスには、指定された薄膜または複合構造が必要です。

共振周波数と帯域幅の最適化

  • 共振周波数は意図したアプリケーションに適合するように厳密に選択され、通常は 20 kHz から 10 MHz の範囲であり、浸透深さと分解能に影響します。
  • ほぼ無負荷の均一な半波長厚みモード要素の場合、共振周波数は次を使用して近似できます。
    f=v2tf = \frac{v}{2t}
    ここで、v は指定された電気的境界条件の下での適切な厚さモード速度、t は厚さです。ラジアル、曲げ、せん断、接着、およびボルトクランプのスタック モードには、独自のモデルと荷重検証が必要です。

音響結合媒体

  • 水、ジェル、空気などの結合媒体の選択は、超音波の伝達効率に直接影響します。
  • 適切に選択すると、減衰が最小限に抑えられ、信号の忠実度が最大化され、トランスデューサ全体の性能が向上します。

バッキングおよびダンピング構造

  • 制振材を組み込むことで外来の反響が効果的に軽減され、超音波信号の明瞭さと精度が大幅に向上します。
  • エポキシと金属の粉末混合物などの複合バッキング材料は、残留超音波エネルギーを効率的に吸収し、リンギングを低減し、出力またはピーク感度のトレードオフでパルス分解能を向上させる可能性があります。必要な帯域幅と信号バジェットのインピーダンス、減衰、厚さを検証します。

超音波トランスデューサーの分類と特殊な用途

  • 接触型トランスデューサ: 主に直接接触による非破壊評価シナリオに導入されます。
  • 水浸トランスデューサ: 流体媒体の高精度イメージングに広く使用されており、詳細な表面および表面下の評価に最適です。
  • 空気結合トランスデューサ: 非接触超音波検査が容易になります。特に敏感な形状や複雑な形状の場合に役立ちます。
  • 医用画像トランスデューサ: 診断アプリケーションや特殊な超音波装置に不可欠な高周波トランスデューサー。
  • パワー超音波トランスデューサ: 超音波溶接、切断、クリーニング プロセス。

産業および技術用途

超音波医用画像処理

高周波トランスデューサを利用した診断用超音波検査は、現代の医療診断の中心となる高解像度のリアルタイムの解剖学的および機能イメージングを生成します。

非破壊評価 (NDE)

超音波技術は、重要なインフラストラクチャや航空宇宙コンポーネントの欠陥検出と構造的完全性評価のための非侵襲的な方法論を提供します。

水中音響システム(ソナー)

圧電ベースのトランスデューサ ソナー機能が大幅に進歩し、正確な水中探知、ナビゲーション、通信が容易になります。

工業用超音波洗浄および溶接

高強度の超音波により効果が大幅に向上 工業用洗浄精度 効率的な作業を促進します 溶接作業、特にマイクロエレクトロニクスと自動車製造に関連します。

環境発電とIoTアプリケーション

超音波トランスデューサにより、機械振動からエネルギーハーベスティングが可能になり、自律型システムに電力を供給できます。 センサー スマートインフラストラクチャのIoTデバイス。

一般的な設計の課題と解決策への対処

  • 信号の減衰と干渉の管理: 最適な音響結合媒体の選択と高度な減衰戦略により、これらの問題が効果的に軽減されます。
  • 環境負荷の軽減: 堅牢な圧電材料とカプセル化技術の採用により、温度や湿度の変化にもかかわらず安定したトランスデューサーの性能を維持します。
  • 材料選択戦略: 特定の動作周波数、帯域幅、環境耐性に合わせて圧電材料を調整することで、トランスデューサの信頼性と効率を持続させることができます。

新たな技術開発

  • 小型化とMEMS超音波技術: 微小電気機械システム (MEMS) の進歩により、ポータブルおよび組み込み用途に適した小型トランスデューサーの開発が可能になりました。
  • 信号処理における人工知能の統合: 機械学習アルゴリズムを超音波検査に組み込むことで、診断精度、構造完全性分析、環境モニタリング機能が大幅に向上します。
  • 生体適合性・先端機能性材料: 生体適合性圧電材料の革新により、医療用インプラントや高度な圧電材料への統合が促進されます。 ウェアラブル健康監視システム.

結論: 超音波技術の進歩

超音波トランスデューサは、現代の科学および工学の実践に依然として不可欠であり、さまざまな業界にわたる重要なアプリケーションを支えています。材料、音響、アプリケーション固有の設計上の考慮事項を含む超音波トランスデューサ科学の高度な理解により、エンジニアや研究者は効果的に革新し、最適なパフォーマンスを達成できるようになります。

高度な超音波トランスデューサーをお探しですか。お客様の技術要件に合わせた提案や専用開発について、当社の専門家にご相談ください。


プロジェクトの供給範囲を選択してください

供給オプションを比較する場合は、組み立てられた超音波トランスデューサからセラミック要素を分離してください。

材料、電極、アプリケーションの詳細、年間予測は、セラミックに関する簡単な問い合わせの場合はオプションで追加されます。距離範囲と出力インターフェイスは距離感知アセンブリの仕様に属します。これらはすべてのセラミック部品に必須の入力ではありません。供給範囲を特定した後、既存の連絡先パスを使用します。
