圧電セラミック材料（PZTタイプ）と選び方ガイド

圧電セラミックスは、現代の精密センシング、作動、およびエネルギーハーベスティング技術の基礎です。これらの中でも、PZT（チタン酸ジルコン酸鉛）セラミックスは、その高い圧電係数、機械的強度、およびさまざまな周波数範囲への適応性により、支配的です。このガイドは、エンジニア、設計者、および調達専門家がさまざまな種類のPZT材料を理解し、アプリケーションに適した圧電セラミックスを選択するのに役立ちます。

圧電セラミックスとは？

圧電セラミックスは、機械的応力下で電荷を生成し（正圧電効果）、電界下で変形する（逆圧電効果）ように設計された材料です。センサー、アクチュエータ、超音波トランスデューサ、およびエネルギーハーベスターで広く使用されています。

PZTセラミックスは、以下の理由から最も一般的に使用される圧電セラミックスです。

• 高い圧電定数
• 広い動作温度範囲
• 調整可能な誘電特性および機械的特性
• 費用対効果の高い大量生産

PZTタイプの理解

PZT材料は、特定のアプリケーションに合わせて組成と特性に基づいて分類できます。一般的なPZTタイプは次のとおりです。

1. ソフトPZT（高感度）：

• 高い圧電係数と誘電率
• センサーおよび低電力アクチュエータに適しています
• より高い誘電損失とより低い機械的品質係数

2. ハードPZT（高出力）：

• 圧電係数は低いが、機械的品質係数は高い
• 低い誘電損失
• 高出力超音波、アクチュエータ、および高駆動条件下での安定性を必要とするトランスデューサに適しています

3. カスタマイズされたPZT配合：

ドーピングと組成を調整することで、特定の周波数、温度、および機械的要件に合わせて特性を調整できます。

PZT-4、PZT-5、PZT-8などの一般的なPZT材料の指定、およびメーカー固有のコードは、さまざまな特性を反映しています。例えば：

• PZT-5（ソフトPZT）： 感度が高く、センシングアプリケーションで一般的に使用されます。
• PZT-8（ハードPZT）： 感度は低いですが安定性が高く、超音波洗浄および溶接トランスデューサに最適です。

PZT材料選択のために考慮すべき主な特性

アプリケーションのPZT材料選択を行う際は、以下を考慮してください。

• 圧電電荷定数（d33）： 機械的エネルギーを電気エネルギーに変換する材料の能力を示します。
• 結合係数（k）： エネルギー変換の効率を反映します。
• 機械的品質係数（Qm）： エネルギー損失を最小限に抑えるために、高出力アプリケーションでは高いQmが重要です。
• キュリー温度（Tc）： 材料の最大動作温度を決定します。
• 誘電率： デバイスの静電容量とインピーダンス整合に影響します。

これらのパラメータを理解することで、特定のアプリケーションに基づいて感度、動作安定性、およびエネルギー処理のバランスをとることができます。圧電定数とその重要性について詳しく学びましょう。

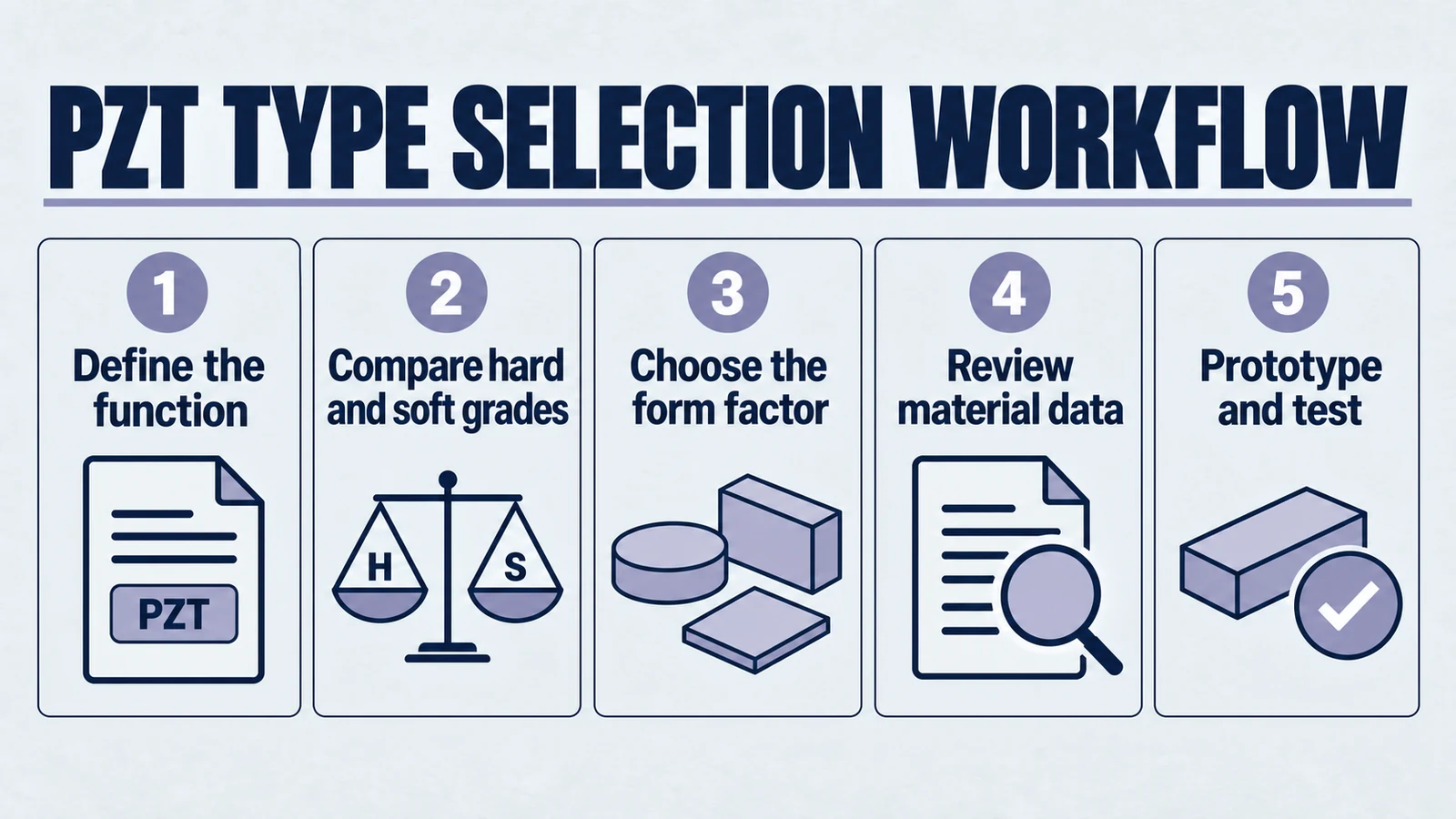

アプリケーションに適した圧電セラミックの選び方

1. アプリケーション要件の定義：

• それはセンサー、アクチュエータ、またはトランスデューサですか？
• 動作周波数範囲は？
• 必要な変位または感度は？
• 作業環境（温度、湿度、機械的ストレス）は？

2. ニーズに合ったPZTタイプを一致させる：

• ソフトPZT： 医療用センサーおよび低電力アクチュエータでの高感度用。
• ハードPZT： 高出力超音波アプリケーション、エネルギーハーベスティング、または高駆動条件下での安定性を必要とするアクチュエータ用。

3. フォームファクタを考慮する：

Yujieは、さまざまな形態のPZT材料を提供しています。

• 超音波トランスデューサ用のディスクおよびリング
• 内視鏡および流量センサー用のチューブ
• 特定のアクチュエータ設計用のプレートおよびカスタム形状

4. 技術データシートを参照する：

PZTの特性をシステム要件に正確に一致させるために、技術データシートと性能曲線を要求してください。

5. プロトタイプとテスト：

理論的な選択であっても、システムのパフォーマンスを調整するにはプロトタイピングが不可欠です。Yujieは、評価用のサンプルPZTコンポーネントを提供できます。

アプリケーション固有のPZT選択例

美容およびパーソナルケアデバイス

超音波美容機器の場合、穏やかな肌のトリートメントと製品の吸収を高めるために、ソフトPZT材料が好まれます。当社の1MHzスキンケアトランスデューサは、最適なパフォーマンスのために特別に配合されたPZTを使用しています。

工業用洗浄アプリケーション

ハードPZTセラミックスは、高出力と耐久性が不可欠な工業用洗浄システムで優れています。高出力洗浄トランスデューサは、適切に選択されたハードPZT材料の有効性を実証しています。

音響および水中アプリケーション

海洋および水中アプリケーションには、圧力下で優れた安定性を持つPZT材料が必要です。当社の音響トランスデューサは、過酷な環境向けに特殊なPZT配合で設計されています。

圧電セラミックのニーズにYujieを選ぶ理由

PZT製造における20年以上の経験を持つYujieは、以下を提供します。

• さまざまなアプリケーションニーズに対応する幅広い圧電セラミック材料
• 特定の周波数および機械的要件に合わせたカスタマイズされた材料配合
• システム内の信頼性を確保するための一貫した品質管理
• PZT材料選択とプロトタイピングを支援する技術サポート

センサー、アクチュエータ、または超音波デバイスを開発していて、信頼性の高いPZTセラミックスが必要な場合は、要件について話し合い、見積もりを依頼するためにお問い合わせください。

品質保証とテスト

圧電材料のテストと測定方法を理解することは、最適なパフォーマンスを確保するために重要です。当社の包括的なテストプロトコルは、アプリケーションにおける一貫した材料特性と長期的な信頼性を保証します。

結論

適切な圧電セラミック材料を選択することは、製品の成功にとって重要です。PZT材料の種類とその特性を理解することで、パフォーマンス、安定性、および費用対効果のためにデバイスを最適化できます。

今すぐYujieのPZT材料をご覧になり、精密圧電技術でプロジェクトを次のレベルに引き上げてください。材料選択に関する具体的なガイダンスについては、アプリケーションに最適な選択を確実にするために、当社のサプライヤー選択ガイドを参照してください。
