Specifications

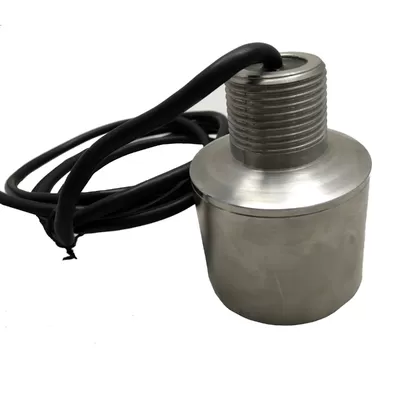

モデル:CS-220KH
動作周波数:43/200 kHz ± 5%
素子材質/直径:PZT / 51 mm
素子構造:円形
ビーム幅 (43 kHz):40°
ビーム幅 (200 kHz):9°
品質係数 (43 kHz):10
品質係数 (200 kHz):3
定格電力 (43 kHz):400 W
定格電力 (200 kHz):600 W
電圧応答:165 dB / -187 dB
インピーダンス (43 kHz):580 Ω ± 30%
インピーダンス (200 kHz):600 Ω ± 30%
静電容量:3.2 nF
ハウジング材質:真鍮
音響窓:ポリウレタン
ケーブル長:15 m
重量:880 g
Features & Applications
- •海洋測深機: ボートや船舶用のプロフェッショナルソナーシステム
- •水中測位およびマッピング: 水路測量および海底マッピング
- •漁業および養殖: 水中の特徴を検出し、魚の動きを検知
よくある質問
導入・調達メモ
導入判断と調達条件の整理
水中用途では、使用周波数、取付位置、ケーブル条件、耐圧・防水要件を先に整理すると選定が早くなります。
用途適合
- •測深機、魚群探知機、ソナー、水中計測システムの送受信素子選定
- •小型船舶向けの単周波案件から、より深い測深向けの二周波案件まで対応
- •海水環境や連続使用を前提にした耐久重視の構成確認
調達条件
- •使用深度、船体取付条件、必要ビーム角、ケーブル長を共有すると比較が進みます。
- •量産前にハウジング材質とコネクタ条件を固定すると調達の手戻りを減らせます。
- •評価では、設置角度と実海域条件を想定した確認計画が重要です。
カスタマイズ / 図面対応
- •周波数、ビーム角、ケーブル長、ハウジング、取り付け方式の調整に対応できます。
- •船体図面やシステム仕様があれば、近い構成から提案できます。
- •研究用途や特殊海洋案件向けに、条件整理から支援可能です。
