はじめに

産業オートメーションとプロセス制御の領域では、超音波センサーは、距離測定、レベル検出、および物体検出のための堅牢で非接触のソリューションとして広く採用されています。しかし、その信頼性は、重要な環境変数である温度に対する脆弱性によって損なわれることがよくあります。超音波測定の基礎となる物理学は、周囲の空気温度と本質的に関連しており、適切に対処しないと重大な不正確さにつながります。精密なアプリケーションを任務とするエンジニアや技術者にとって、温度補償と厳格な校正プロトコルの背後にあるメカニズムを理解することは、単なるベストプラクティスではなく、運用上の必要性です。

この記事では、温度が超音波精度に影響を与える物理的原理を解明し、これらの影響を軽減するための実用的な戦略を概説し、産業環境で最適なセンサー性能を維持するための包括的な校正手順を提供します。

物理学：温度と音速

超音波センサーは、飛行時間（ToF）の原理に基づいて動作します。それらは高周波音響パルスを放出し、エコーが戻ってくるまでの時間を測定します。ターゲットまでの距離（d）は、次の式を使用して計算されます。

ここで、cは空気中の音速、tは測定された飛行時間です。重要な変数はcです。光とは異なり、音は媒体を必要とし、その伝播速度は媒体の特性に依存します。空気中では、音速は温度の関数として予測通りに変化します。

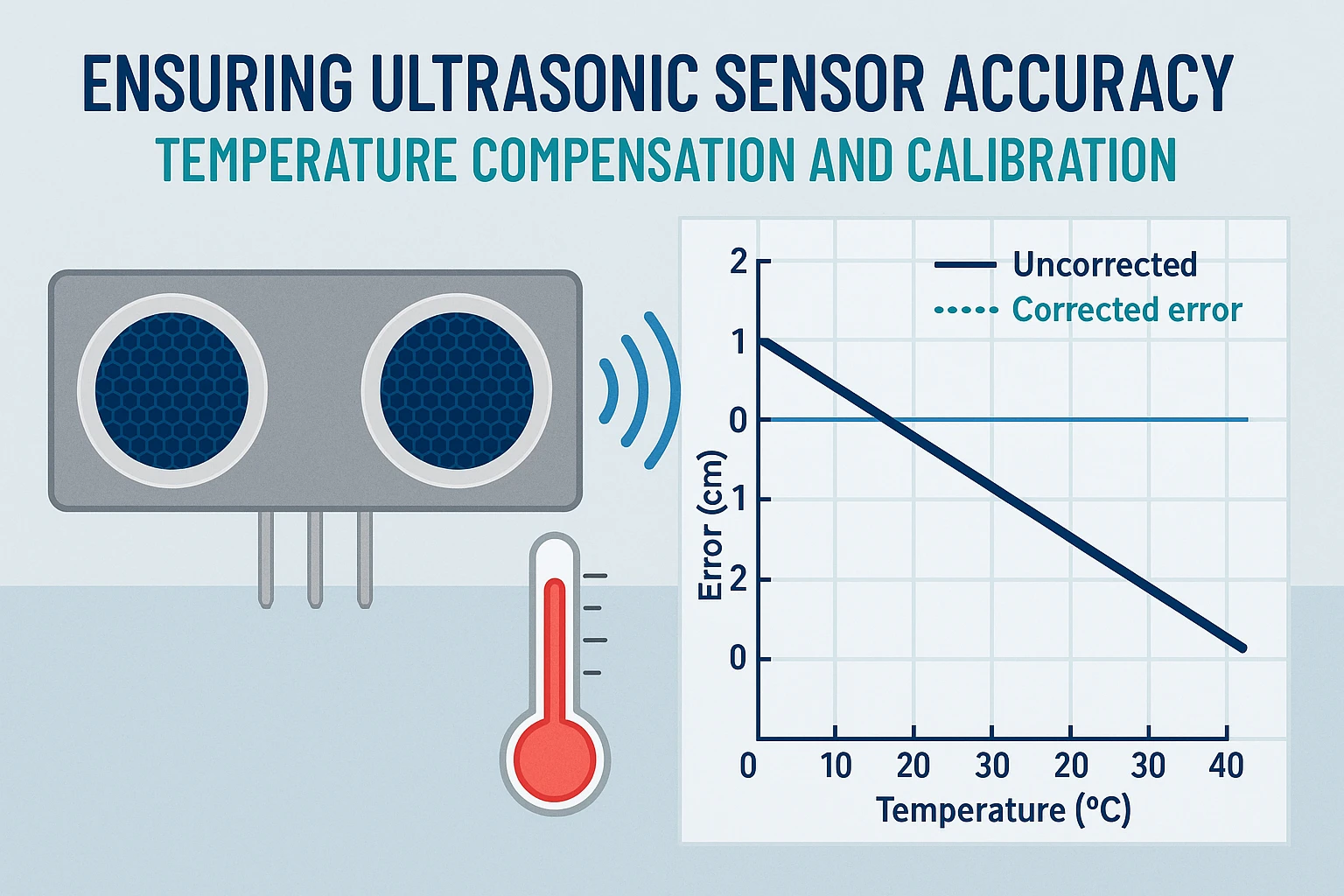

ここで、Tは摂氏温度です。この関係は、温度が1°C上昇するごとに、音速が約0.6 m/s増加することを示しています。些細なことに思えるかもしれませんが、補償なしでは、10°Cの温度変化は測定距離に約1.7％の誤差をもたらす可能性があります。1メートルの範囲では、これは1.7 cmの誤差に相当し、精密なタンクレベルの監視やロボットの位置決めには許容できないことがよくあります。

さらに、湿度や気圧などの他の要因も音速に影響を与えますが、温度の影響が圧倒的に支配的であり、したがって補償の主な焦点となります。

温度補償の実装

熱変動に対抗するために、最新の超音波センサーシステムは、内部または外部の温度補償戦略を採用しています。

1. 内部温度センサー

多くの高度なセンサー、例えば当社のスマート超音波モジュールには、トランスデューサハウジング内にサーミスタが組み込まれています。マイクロプロセッサは、リアルタイムの温度データを継続的に読み取り、距離計算式で使用される音速変数を動的に調整します。これは、センサー本体と測定経路の間の温度勾配が最小限である環境で効果的です。

2. 外部温度プローブ

大きなタンクや屋外のサイロなど、センサーの場所の温度が測定経路の平均温度を反映していない可能性があるアプリケーションでは、外部温度プローブが不可欠です。これらのプローブは、音響経路に沿った代表的な場所に配置され、より正確な環境データを提供します。当社のガス流量トランスデューサは、多くの場合、体積流量計算の精度を確保するために外部温度入力と統合されます。

3. 基準ターゲット校正

最も堅牢な方法の1つは、既知の距離に固定された基準ターゲットを使用することです。センサーは、この静的ターゲットまでの距離を定期的に測定します。測定値が実際の距離から逸脱した場合、システムは現在の環境条件（温度、湿度、圧力の合計）を反映するように音速定数を再校正します。この方法は、すべての環境変数を一度に自動的に補償します。

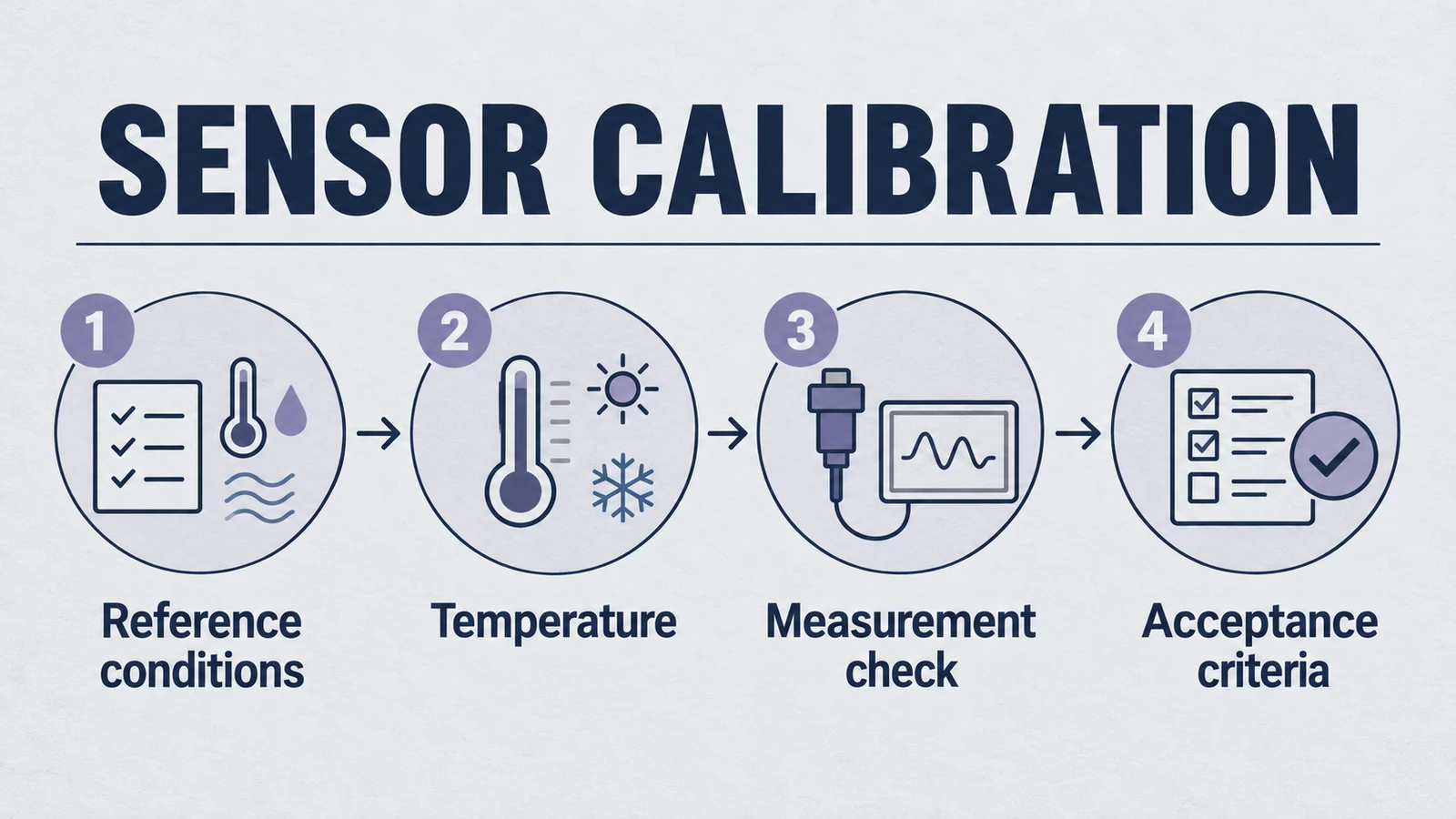

校正のベストプラクティス

温度補償は動的な調整を処理しますが、ベースラインの精度を確立するには初期および定期的な校正が不可欠です。

• ゼロ点校正： センサーの「デッドゾーン」または最小検出距離を考慮して、オフセットをゼロにします。これは、近接場測定の精度にとって重要です。
• スパン校正： 既知の最大距離にあるターゲットを使用して、センサーの線形応答を検証および調整します。これにより、測定範囲全体でのスケーリングエラーが修正されます。
• 環境安定性： 校正は、安定した温度条件下で実行し、センサーが周囲環境と熱平衡に達するまで十分なウォームアップ時間を確保する必要があります。
• ターゲットの特性： 校正には、標準的な平らで硬いターゲット（鋼板など）を使用してください。不規則な形状や柔らかい素材は、信号の散乱や吸収を引き起こし、校正プロセスを歪める可能性があります。

高周波トランスデューサを使用する重要なアプリケーションの場合、ISO規格に準拠した定期的な校正スケジュールが推奨されます。

高度なトランスデューサ技術

適切なハードウェアを選択することで、環境感度を最小限に抑えることもできます。

• 密閉型トランスデューサ： 水中および屋外定格のトランスデューサは、湿気や結露から保護するために密閉されており、温度変化がセンサー素子自体に物理的に影響を与えるのを防ぎます。
• 温度安定性材料： 高品質のPZT圧電セラミックスは、広い温度範囲にわたって安定した電気機械的特性を維持するように設計されており、極端な条件下での性能ドリフトを低減します。
• 高周波モデル： 200kHz以上のトランスデューサは、空気の乱れや温度勾配の影響を受けにくいため、揮発性環境での精密測定に適しています。

結論

超音波センサーの精度は、ハードウェアの仕様だけでなく、動作環境の物理学をどれだけうまく管理できるかに依存します。温度は音響測定における主要な誤差要因であるため、その影響を無視することはできません。動的な温度補償、戦略的な外部プローブの配置、および厳格な校正ルーチンを統合することにより、エンジニアは超音波技術の潜在能力を最大限に引き出し、最も厳しい産業環境でも信頼性の高いミリメートルレベルの精度を確保できます。

Yujie Technologyでは、これらの課題に対処するように設計された精密な超音波センサーとトランスデューサを設計しています。当社のエンジニアリングチームは、お客様の特定の環境条件に合わせて最適な補償戦略とハードウェアを選択するお手伝いをします。
