超音波センサーと圧力レベルセンサー: 適切なタンク監視ソリューションの選択

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
3,117 文字
7 分で読めます
タンクレベルセンサー超音波センサー 音波を使用してレベルと距離を測定する圧力センサー産業監視レベル測定
インフォグラフィック: 超音波、音響移動時間、圧力ベース、静水圧、プロセス条件の比較をカバーするレベル測定方法。

超音波 · 音響伝播時間 · 圧力ベース · 静水圧 · プロセス条件の比較

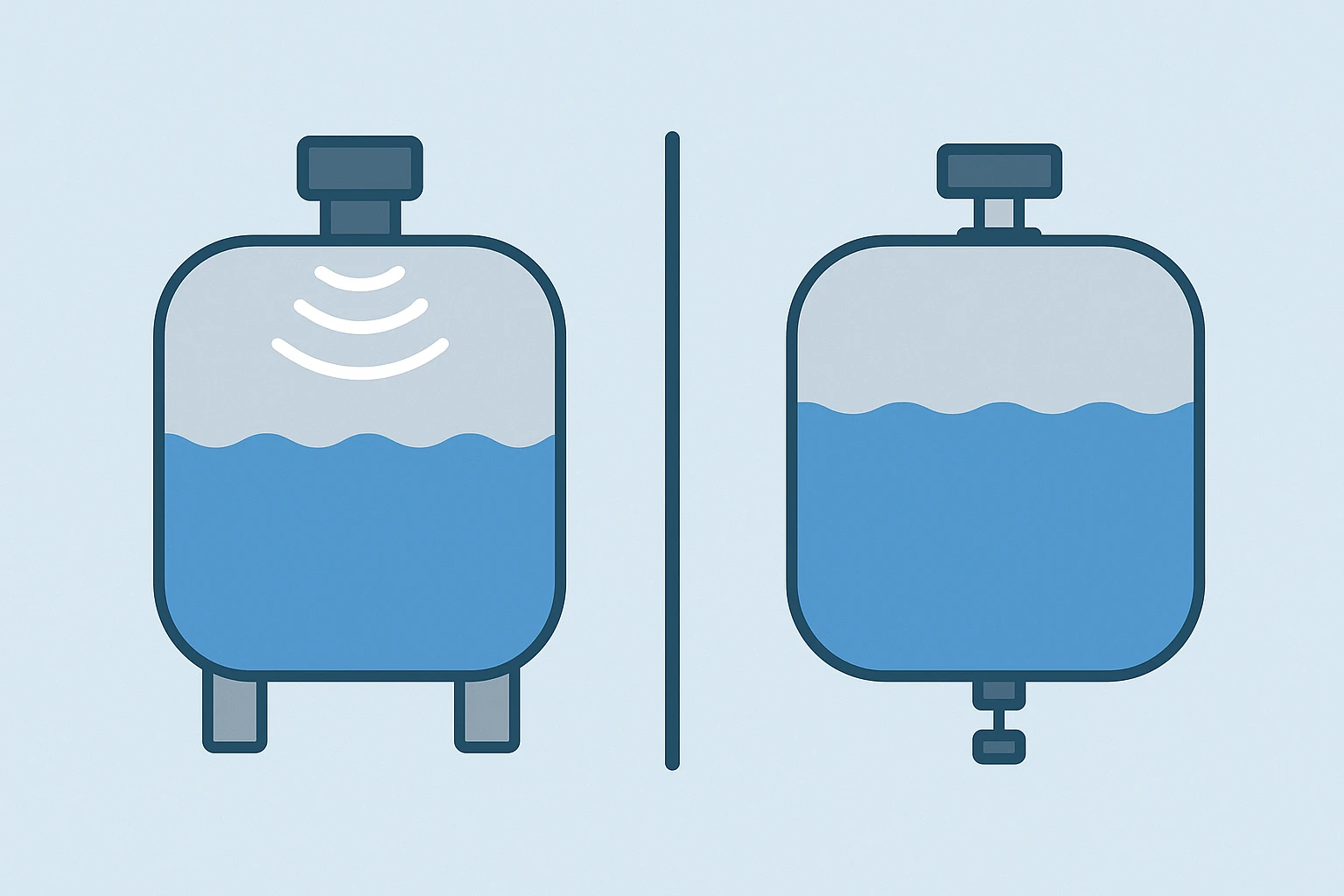

超音波センサーと圧力レベルセンサー: 適切なタンク監視ソリューションの選択

正確で信頼性の高いタンクレベルの監視は、水処理や化学処理から石油・ガス、医薬品、食品生産に至るまで、あらゆる業界で不可欠です。タンクには重要な材料が保管されており、レベル測定の誤差は生産のダウンタイム、安全上の危険、または高価な製品の損失につながる可能性があります。したがって、センサー技術の選択は、業務効率、環境コンプライアンス、安全性の保証において重要な役割を果たします。利用可能な多くのソリューションの中で、最も広く使用されている 2 つのテクノロジーは、超音波レベル センサー と 圧力レベル センサー です。

これら 2 つのアプローチの違いを理解することは、タンク監視システムの設計またはアップグレードを担当するエンジニア、工場管理者、調達チームにとって非常に重要です。この記事では、超音波センサーと圧力センサーのタンク レベル センサーの詳細な比較を提供し、その仕組み、それぞれの固有の利点、欠点、各タイプが最高のパフォーマンスを発揮する特定の状況について探ります。

動作原理の詳細

超音波レベルセンサー

超音波センサー 液体表面に到達するまで空気中を伝わる高周波音波を送信することで動作します。次に、センサーは音波 (エコー) が戻ってくるまでの時間を測定します。飛行時間原理を適用することにより、センサーは液面に相当する表面までの距離を計算します。

  • 非接触測定 – センサーは通常、タンクの上部に取り付けられ、液体に物理的に接触しません。このため、腐食性、揮発性、または危険な液体に非常に適しています。
  • エコーベースの計算 – センサーのマイクロプロセッサーが信号を解釈し、タンクの形状に合わせて調整し、読み取り値が正確なレベル値に変換されるようにします。

この非接触アプローチは、汚染を最小限に抑える必要がある環境や、材料が従来の接触センサーに損傷を与える可能性がある環境で特に役立ちます。

圧力レベルセンサー

静水面レベル測定では、底部からヘッドスペースまでの圧力差を液体密度と重力加速度で割って高さを求めます。組成と温度による密度変化と圧力基準を考慮します。密閉タンク内のヘッドスペース圧力の変化は単純に無視することはできません。ゲージ、リファレンス付きアブソリュート、およびディファレンシャルの配置には、異なる設置要件があります。

  • 静水圧原理 – 液体の密度が高く、カラムの高さが高いほど、圧力測定値は高くなります。
  • 直接測定 – 液体によって加えられる圧力を直接測定するため、このアプローチは一般的に安定しており、塵や蒸気などの環境条件の影響を受けません。

圧力センサーは、特に超音波測定を妨げる泡、乱流、または蒸気層を含む液体をタンクに保持する業界では、堅牢で信頼できるものとして広く認識されています。

主な違い: 超音波センサーと圧力センサー

機能 超音波レベルセンサー 圧力レベルセンサー
測定方法 非接触(音波) 接触(静水圧)
精度 ±0.25% の範囲ですが、温度、蒸気、泡の影響を受けます ±0.1–0.25%の範囲、さまざまな条件下でも安定
インストール トップマウント型でタンクの改造は最小限 底面取り付け(水中または外部配管)
メンテナンス 非常に低い、可動部品なし 中程度、クリーニングと校正が必要
流体の適合性 腐食性/揮発性液体に優れています ほとんどの液体で動作しますが、適切な材料互換性が必要です
環境への配慮 結露、塵埃、乱気流の影響を受ける 基本的に環境の影響を受けない
コスト 通常、初期投資が高額になる 通常は初期費用が安くなります

利点と制限の説明

超音波レベルセンサー

利点:

  • 非接触操作により、汚れやセンサーの摩耗が防止されます。
  • 攻撃的な化学薬品や危険または有毒な液体に最適です。
  • 上部取り付けによりタンクの排水や大規模な改造が不要なため、後付けが簡単です。
  • リモート監視機能。一部のモデルはワイヤレス統合をサポートします。

制限事項:

  • 泡、蒸気、または激しい乱気流によって測定値が歪む可能性があります。
  • 極端な温度変化は音波速度に影響を与える可能性があります。
  • タンク内に遮るもののない音響経路が必要です。
  • 一般に、購入価格と高度な機能の両方の点でより高価です。

圧力レベルセンサー

利点:

  • ほとんどの産業環境でうまく機能する、実績と実績のあるテクノロジー。
  • 乱流や泡があっても、一貫した信頼性の高い測定値が得られます。
  • 静的および動的タンク環境の両方で高精度を達成できます。
  • 費用対効果が高く、広く入手可能です。

制限事項:

  • 液体と直接接触する必要があるため、腐食、詰まり、汚れが発生しやすくなります。
  • 特に固形物や汚染物質が入ったタンクでは定期的なメンテナンスが必要です。
  • 攻撃性または腐食性の流体には特殊な材料またはコーティングが必要となり、コストが増加します。
  • 非常に高いタンクでは、ケーブル配線と設置が複雑になる可能性があります。

センサー選択に関する実際的な考慮事項

超音波センサーと圧力センサーのどちらを選択するかは、技術仕様を超えて、運用状況を評価する必要があります。

  • 腐食性または危険な液体の場合 → 超音波センサーは液体の外側に留まり、過酷な化学条件下でも劣化しないため、より安全です。
  • 泡状、粘性、または乱流の液体の場合 → 圧力センサーは表面の乱れの影響を受けずに静水圧を測定するため、より高い精度を実現します。
  • リモートまたは自動モニタリング用 → 超音波センサーは、デジタル システムおよびワイヤレス IoT プラットフォームとうまく統合します。
  • コスト重視のプロジェクトの場合 → 通常、圧力センサーは購入コストが低く、依然として多くの業界でデフォルトの選択肢となっています。
  • 衛生的または汚染に敏感な用途 → 超音波センサーは保管物との接触を回避することでリスクを軽減します。

実際、一部の施設では、一般的な監視には超音波、冗長安全装置として圧力センサーという両方のテクノロジーを併用しています。

応用例

  • 水と廃水の処理: 超音波センサー 圧力センサーは大きな盆地や化学タンクの非接触監視に優れていますが、圧力センサーは汚泥や乱流エリアでは一般的です。
  • 石油とガス: 原油タンク内には泡や蒸気が存在するため圧力センサーが主流ですが、腐食性化学物質には超音波センサーが選択されます。
  • 食品および飲料: 超音波センサーはシロップや乳製品のタンクなど、清浄度が重要な場所で使用され、圧力センサーは混合タンクや撹拌タンクで機能します。
  • 医薬品: 超音波技術 無菌環境での汚染のない測定を保証します。

結論

タンク レベル センサーの比較を実行すると、超音波センサーと圧力センサーがそれぞれタンク監視アプリケーションに異なる長所をもたらしていることが明らかになります。超音波センサーは危険な環境や衛生的な環境での非接触測定に最適ですが、圧力センサーは幅広い液体や動作条件にわたって堅牢でコスト効率の高い信頼性を提供します。

適切なテクノロジーを選択するには、測定精度、初期費用、長期メンテナンス、流体特性、環境への影響など、いくつかの要素のバランスを取る必要があります。センサーの選択をアプリケーション固有の要求に合わせて調整することで、業界は適切で効率的かつ正確なタンク監視を実現できます。

カスタマイズされたソリューションをお探しですか? YJ Piezo は高度な超音波および圧電センサー技術を専門とし、標準およびカスタム設計の両方のタンク監視ソリューションを提供しています。 今すぐお問い合わせください。包括的なセンサー ポートフォリオを使用して産業プロセスの最適化をどのように支援できるかについてご確認ください。
