センサードリフトのトラブルシューティング: 高精度超音波モニタリングにおける温度補償の役割
1.はじめに: 工業計測における目に見えない変数
産業オートメーションと環境モニタリングの急速に進化する状況において、精度に対する要求は飽くなきものとなっています。石油化学部門の広大な化学品保管ファームから半導体製造の複雑な液体管理システムに至るまで、液体レベルを正確に測定する機能は、業務効率、安全性、在庫管理の基本的な要件です。このタスクに利用できる無数のテクノロジーの中には、 静水圧センサー から誘導波レーダーまで、超音波レベルセンサーが主要なニッチ市場を開拓しました。非接触の性質、機械的な単純さ、費用対効果の高さにより、幅広い用途に最適な機器となっています。ただし、超音波技術に依存すると、測定の物理的媒体、つまり大気自体に複雑な依存性が生じます。
空気の性質にほとんど依存せず光速で伝播するレーダーとは異なり、超音波センサーは気体中を伝わる機械的な圧力波に依存しています。この依存により、彼らは本質的に環境条件の気まぐれな性質に影響されやすくなります。業界では自律監視ソリューションの導入が増えており、その例として次のような製品があります。 ウルトラノヴァ と SRシリーズ から Yujie ピエゾ技術—屋外の無調整環境では、「センサーのドリフト」という課題が重大な技術的ハードルとして浮上しています。
超音波測定の場合、センサーのドリフトがデバイスの電子機器の故障であることはほとんどありません。むしろ、音が伝わる気柱の動的熱力学的特性を考慮していないことがよくあります。午前 9 時に完全に校正されたセンサーが、午後 2 時までに数センチメートルの誤差を報告する場合があります。これは、液体が移動したためではなく、太陽が空気を温め、音響パルスの速度が変化したためです。重要な用途 - 屋内の危険な化学物質の監視など PVDF 互換 タンクまたは下水レベルの追跡 硫化水素 (H₂S) が存在します。このようなエラーは、誤報、在庫の不一致、または環境不適合につながる可能性があります。
この包括的なレポートは、温度によるセンサードリフトの背後にあるメカニズムと、それを軽減するために設計されたエンジニアリングソリューションの徹底的な技術分析を提供します。音の伝播の物理学、日内温度サイクルの構造、および音の特定の役割を探っていきます。 内部温度補償 アルゴリズム。さらに、センシング プラットフォーム、特に ウルトラノヴァ1, ウルトラノヴァ2、および SR55 センサー—次のような堅牢なハードウェア素材を統合します。 PVDF と IP68 メンテナンスのための高度なオンボード処理を備えた ハウジング ミリメートルレベルの精度。この文書は、環境物理学とセンサー設計の間の相互作用を分解することにより、現場での測定の不確実性を排除しようとしているエンジニアやシステムインテグレーターにとって決定的なガイドとして役立ちます。
2.超音波と大気伝播の物理学
センサーのドリフトを真にトラブルシューティングして防止するには、まず超音波測定を支配する基礎となる物理学を微妙に理解する必要があります。超音波センサーは基本的にはタイミングデバイスです。距離を直接測定するわけではありません。音パルスの飛行時間 (ToF) を測定し、想定される音速に基づいて距離を推測します。この推論の忠実度は、その速度値の精度に完全に依存します。
2.1 縦波の力学
超音波は縦方向の圧縮波です。圧電トランスデューサ（たとえば、 ユジエ・ピエゾ- 電気信号によって励起され、振動し、その表面に隣接する空気分子を圧縮して希薄化します。この擾乱は、衝突する分子間で運動エネルギーが伝達されるときに空気中を伝播します。
この伝播の速度は、真空中の光の速度のような普遍的な定数ではありません。むしろ、それは物質的な媒体の特性です。気体では音速 () は、気体の剛性 (圧縮にどれだけ抵抗するか) とその密度 (分子の重さ) によって決まります。古典的熱力学の支配方程式はニュートン-ラプラスの公式です。
ここで:
- は等エントロピー体積弾性率 (剛性) です。
- (ρ) は気体の密度です。
この方程式は基本的なものですが、温度は屋外環境で変化する主な変数であるため、エンジニアリングの文脈では多くの場合温度で表現する方が便利です。理想気体の法則の使用 ()、密度と圧力を代入して、温度依存の形式を得ることができます。
ここで:
- (ガンマ) は断熱指数です (乾燥空気の場合は約 1.402)。
- はユニバーサル気体定数 (8.314 J/mol・K) です。
- はケルビン単位の絶対温度です。
- はガスのモル質量です (乾燥空気の場合は 0.02896 kg/mol)。
2.2 温度の支配性
方程式 は、補償の必要性を促進する重要な洞察を明らかにしています。 音速は絶対温度の平方根に比例します。
気温として () が上昇すると、ガス分子はより高い運動エネルギーを持ちます。それらはより速く移動し、より頻繁に衝突し、音響振動エネルギーをより迅速に伝達します。逆に、温度が下がると分子の運動が遅くなり、音速が遅くなります。
センサー内部のマイクロコントローラーなどの実用的な実装向け UltraNovaシリーズ、この平方根の関係は、多くの場合、地球の大気条件の典型的な範囲にわたって有効な線形テイラー級数展開によって近似されます。使用される標準的な工学公式は次のとおりです。
ここで:
- 331.3 メートル/秒 は 0°C における音速です。
- T は周囲温度 (摂氏) です。
- 0.606 は温度係数です。
この係数は、温度が摂氏 1 度上昇するごとに、音速が毎秒約 60 センチメートル増加することを示しています。これは無視できるように見えるかもしれませんが、4 メートルのタンクを横切るパルスの移動時間にわたって積分されます (タンクの動作範囲)。 ウルトラノヴァ1 と SR55)、累積すると重大な線形誤差になります。
2.3 二次的な環境要因: 湿度と圧力
センサー ドリフトの物語では温度が主役ですが、湿度と圧力も重要な脇役です。
- 湿度: 空気中の水蒸気の存在は、モル質量 (M) ガス混合物の。水の分子 (H₂O、モル質量約 18 g/mol) は、窒素 (N₂、約 28 g/mol) や酸素 (O₂、約 32 g/mol) より軽いです。したがって、湿った空気は乾燥した空気よりも密度が低くなります。ニュートン・ラプラス方程式によれば、密度が低いほど (ρ) は音速の高速化につながります (c)。極度に湿気の多い環境では、下水リフトステーションのヘッドスペースなど、 SR55 が動作する可能性があります。音速は、同じ温度の乾燥空気中よりもわずかに速いです。ただし、相対湿度 100% によって生じる最大誤差は、標準温度では通常 0.5% 未満であるため、ハイエンドのアルゴリズムで考慮される可能性がありますが、温度よりも補正の優先順位が低くなります。
- 大気圧: 理想気体では、圧力変化は比例した密度変化をもたらし、音速方程式において互いに打ち消し合います。したがって、標準的な屋外モニタリング (さまざまな高度または気象前線) では、圧力が気圧に与える影響は無視できます。 スピード の音。ただし、影響はあります。 減衰 音の (信号強度) は重要ですが、ドリフトにとって重要な変数であるタイミングは重要ではありません。
2.4 誤差の数学
必要性を定量化するため 内部温度補償 Yujie のセンサーに搭載されている について、補償されていない仮定の測定値を考えてみましょう。
シナリオ: A ミッドレンジ センサー ( SR55) はターゲットの 4 メートル上に取り付けられています。
- キャリブレーション: センサーは 20°C で校正されています。 v = 343.4 m/s.
- イベント: 寒冷前線が夜に移動し、気温が 0°C まで下がります。
- 物理学: 0°C での実際の音速は次のとおりです。 331.3 メートル/秒.
- 寸法: 音波パルスは下に 4 メートル、上に 4 メートル (合計 8 メートル) 進みます。
- 真の飛行時間 (ToF) = 8m / 331.3 m/s = 0.024147 秒。
- エラー: 補償されていないセンサーの測定時間は 0.024147 秒です。これにハードコードされた速度 343.4 m/s を掛けます。
- 計算された距離 = (0.024147 秒 × 343.4 m/秒) / 2 = 4.146 メートル。
結果: センサーは距離が 4.146 メートルであると報告します。実際の距離は4,000メートルです。センサーがずれてしまった 14.6cm。を使用した化学物質インベントリ システムでは、 ウルトラノヴァ1、14 cm の誤差は数百リットルの不一致を表す可能性があり、誤った「低レベル」アラームがトリガーされたり、ポンプが空運転したりする可能性があります。この数学的現実は、その理由を強調しています。 ミリメートルレベルの精度 は、アクティブなリアルタイム温度補償なしでは不可能です。
3.ドリフトの構造: 日周周期と屋外のダイナミクス

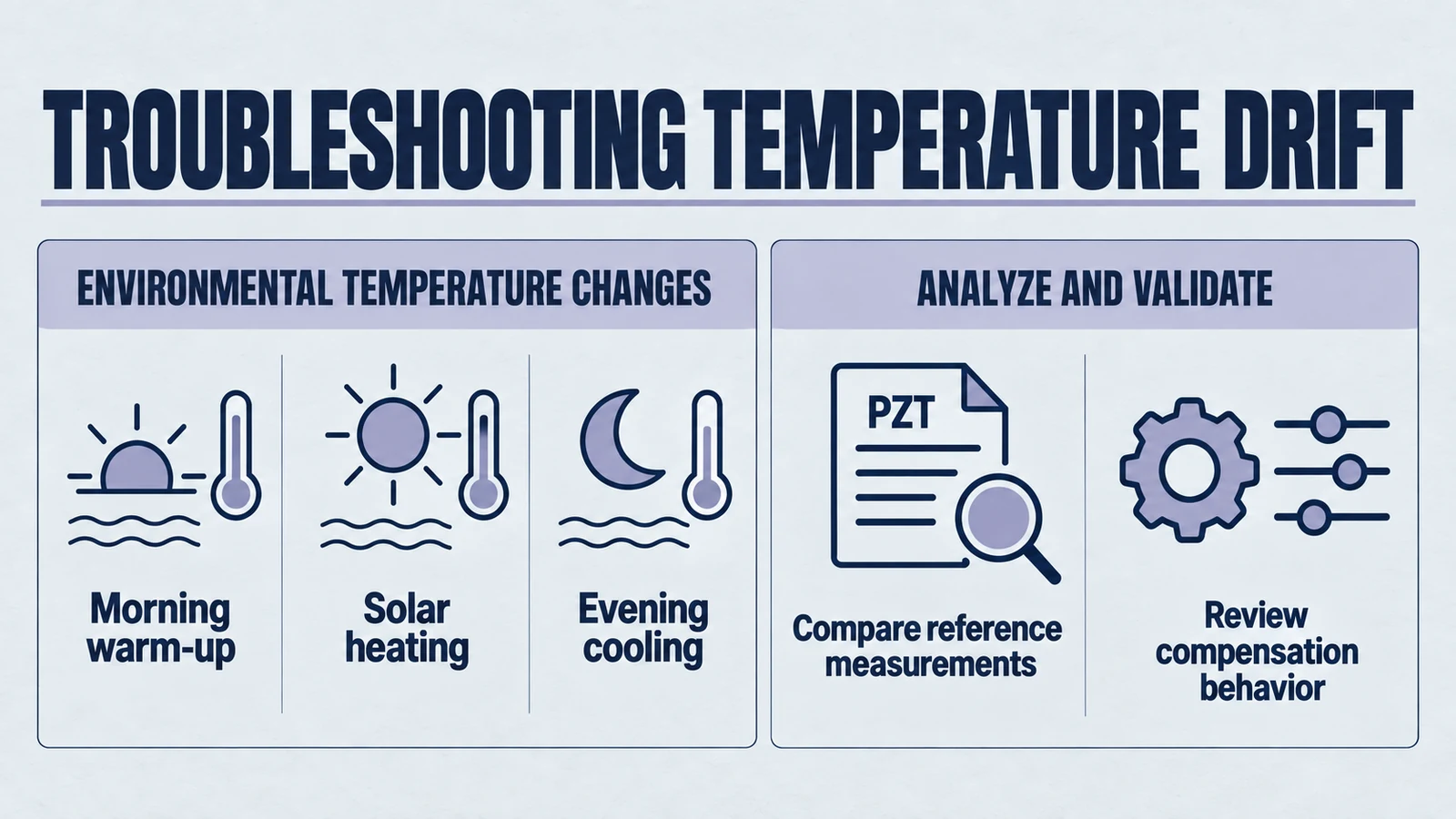

センサーのドリフトは、日中 (昼/夜) の温度サイクルの影響を受ける屋外環境で最も顕著に現れます。このサイクルの特定の段階を理解することは、測定エラーがいつ、なぜ発生するかを診断するのに役立ちます。
3.1 朝の移り変わり（露と急速な温暖化）
太陽が昇るにつれて、周囲の気温は急速に上昇する可能性があり、乾燥地域では 1 時間あたり 5 ～ 10°C 上昇することもあります。この時期には、次の 2 つの異なる課題が生じます。
- 熱ラグ: 空気はセンサー本体よりも早く暖まります。センサーのハウジングには熱質量 (慣性) があります。センサーが自身の体温の測定に依存して気温を推定する場合、遅れが生じます。空気が 25°C であっても、センサー本体は 15°C のままです。補償アルゴリズムではより低い温度が使用されるため、音速が過小評価されます。
- 結露: 早朝、センサー面が周囲の空気の露点よりも低くなり、結露が発生することがあります。顔についた水滴 ウルトラノヴァ2 (高精度に最適化されています) は音響減衰装置またはファントム ターゲットとして機能し、読み取り値が 0mm で「ロック」したり、大きく変動したりする可能性があります。の IP68 の評価 ウルトラノヴァ と SR55 シリーズは、この湿気が電子機器に侵入するのを防ぎ、圧電振動によって表面が自動洗浄されることが多い外面に問題を限定するため、ここでは非常に重要です。
3.2 ピーク日射負荷 (「オーブン」効果)
正午は、太陽負荷という最も深刻なドリフト シナリオを示します。センサーが直射日光にさらされると、ハウジングが日射を吸収します。センサーの内部温度は、周囲温度よりも大幅に上昇する可能性があります。
- 矛盾: 気温(経路温度)が30℃になっている可能性があります。センサーの内部温度 (サーミスターで測定) は最大 50°C まで上昇する可能性があります。
- 結果: センサーの補正アルゴリズムは、内部プローブを信頼して、50°C に基づいて音速を計算します (v ≈ 361 m/s)。音は実際には 30°C の空気中を伝わります (v ≈ 349 m/s)。センサーは、音が実際よりもはるかに速く移動していると想定し、次の距離を計算します。 短い 現実よりも。測定されたレベルは次のように表示されます 上昇 太陽がセンサーに当たると (距離が減少します)。
- 設計における緩和策: ここで、材料の選択が機能的なドリフト軽減機能になります。の ウルトラノヴァ1 は PVDF (ポリフッ化ビニリデン) ハウジング。 PVDF は本来不透明であり、耐紫外線性があります。安価なセンサーでよく使用される黒色の ABS プラスチックと比較して、PVDF は太陽熱の増加を低減し、内部サーミスターを真の周囲温度に近づけることができます。
3.3 夕方の冷却（成層）
日が沈むにつれて、地面とタンク構造は冷えます。ただし、タンク内の空気は暖かいままであるか、層状に成層している可能性があります。
- 層別: 熱気が上昇します。高さ4メートルの水槽の中で（ ウルトラノヴァ1)、上部 (センサー付近) の空気は 20°C である一方、液面近くの空気は 10°C である可能性があります。
- 平均化の問題: 超音波パルスは 両方 レイヤー。総飛行時間は状況によって異なります。 平均 カラムの 温度。通常、内部補償はセンサー面 (上部) の温度を測定します。この夕方のシナリオでは、センサーが平均気温を過大評価し、ドリフト エラーが発生する可能性があります。ただし、これは一般に太陽光負荷誤差よりも深刻ではありません。
4.内部温度補償: 技術的ソリューション
気体の熱力学の物理学や天候の気まぐれに対抗するために、Yujie のような最新のセンサーが使用されています。 ウルトラノヴァ と SR シリーズは「内部温度補償」を内蔵しています。これは、ハードウェア センシングとソフトウェア アルゴリズム処理の融合です。
4.1 ハードウェア: 内蔵サーミスタ
補償システムの中心となるのは、センサー ハウジング内に組み込まれた温度トランスデューサー (通常は高精度の負温度係数 (NTC) サーミスターまたはデジタル バンドギャップ温度センサー) です。
- 近接度: ウルトラノヴァ1 と SR55、目標は、音響経路を妨げずに、このサーミスタをトランスデューサ面のできるだけ近くに配置することです。顔は世界とのインターフェースです。温度を測る 顔に は、測定ゾーンに入った直後の気温の最良の代用値を提供します。
- 熱結合: サーミスタは環境と熱的に結合されている必要がありますが、センサー自体の自己発熱 (マイクロコントローラーと高電圧送信回路によって生成される) からは熱的に隔離されている必要があります。先進的なポッティング材料とハウジング設計 ウルトラノヴァ シリーズはこのバランスの達成に役立ち、報告される温度が回路基板ではなく環境を確実に反映するようにします。
4.2 アルゴリズムループ
ウルトラノヴァ と SR55 センサーは単に距離を「読み取る」だけではありません。継続的なフィードバック ループを通じて計算されます。ファームウェアの動作は次のように視覚化できます。
- 目覚めと感覚: センサーが起動します (次のような「バッテリー駆動可能」ユニットにとって重要です) ウルトラノヴァ1/2).
- 読み取り温度 (T): ADC (アナログデジタルコンバータ) は、内部サーミスターの両端の電圧をサンプリングします。
- V_sound を計算します: プロセッサは補償多項式を適用します。 .
- パルスと時間: 超音波バーストが発射され、エコー リターン タイム (ToF) がマイクロ秒の精度でキャプチャされます。
- 距離の計算: .
- フィルタと出力: 結果は、アナログ (4 ～ 20mA) 経由で出力される前に、過渡ノイズを除去するために平滑化フィルターを通過します。 SR55) またはデジタル プロトコル。
このプロセスはミリ秒単位で発生します。再計算すると v(T) 測定ごとに、センサーは温度変数を効果的に「中和」します。あ ウルトラノヴァ2 機械部品を 1000mm で測定すると、エアギャップ温度がセンサーによって追跡されていれば、機械が始動時に冷えていても、数時間運転後に熱くても、1000mm と読み取られます。
4.3 「ミリメートルレベルの精度」
Yujie のドキュメントには、これらのセンサーが温度補償を利用して温度を維持することが明記されています。 「ミリメートルレベルの精度」。これは重要な主張です。 4000mm の範囲 (4 メートル) では、1mm の分解能は 4000 分の 1 (0.025%) を表します。一方、 解像度 は 1mm かもしれません、 絶対精度 現場の は報酬に大きく依存しています。補償がないと、10°C の変動により最大 1.7% の誤差が生じます。補償を使用すると、この誤差は一桁減少し、センサーは高精度の自動化や請求レベルの在庫に必要な「ミリメートルレベル」の性能レベル内に収まります。
5.製品の詳細: 変動する環境に対する Yujie のソリューション
ドリフトと補償の理論原理は、Yujie の製品ポートフォリオ全体で異なる方法で適用されます。 UltraNova1、UltraNova2、SR55 の各センサー シリーズは、ターゲット アプリケーションにおける環境の不安定性に対処するための特定の特性を備えて設計されています。
5.1 UltraNova1: 化学処理のスペシャリスト
- 対象アプリケーション: 化学薬品タンク、ゴミ箱、2～4 メートルの容器。
- ドリフトチャレンジ: 化学タンクは多くの場合、タンクファームの屋外に設置され、日光や天候にさらされます。さらに、タンク内の蒸気 (酸性ガスなど) は、標準の空気とは異なる熱特性を持っている可能性があります。
- Yujie のソリューション:
- PVDF ハウジング: ウルトラノヴァ1 は、 PVDF (ポリフッ化ビニリデン) ハウジング。主にその優れた耐性のために選ばれていますが、 強酸、溶剤、酸化剤、PVDF はドリフト防止において微妙ですが重要な役割を果たします。センサー面が腐食すると、その音響インピーダンスと粗さが変化します。腐食した面は音を散乱させ、弱いエコーを引き起こします。弱いエコーではタイムスタンプを正確に記録することが難しく、戻りパルスの「立ち上がりエッジ」がぼやけてしまいます。このタイミングの不確実性は、「ジッター」または高周波数ドリフトとして現れます。 PVDF ハウジングは化学的に不活性なままであるため、音響インターフェースが元の状態に保たれ、内部補償アルゴリズムがクリーンでシャープな信号を処理できるようになります。
- 中距離能力 (4m): 4 メートルでは、空気の体積が十分に大きいため、温度勾配が形成される可能性があります。内部補償は、中距離にわたるこれらの影響を平均化するように調整されています。
- バッテリー駆動可能: このセンサーは、低消費電力でバッテリ動作が可能です。これは、送電網が存在しない遠隔地の化学薬品保管庫にとって重要です。ここでのドリフト管理には、高速な熱安定化時間が含まれており、センサーがスリープ状態から「復帰」中に誤ったデータを報告しないようにします。
5.2 UltraNova2: 精密オートメーションの専門家
- 対象アプリケーション: 機械部品、液体ディスペンサー、小型タンク、短距離の高精度作業。
- ドリフトチャレンジ: 短距離用途 (最大 1000mm)、誤差の余地は無視できるほど小さいです。 5 mm のドリフトは、下水井戸では許容できるかもしれませんが、液体分配ロボットでは大惨事です。
- Yujie のソリューション:
- 最小限のデッドバンド: ウルトラノヴァ2 は「最小限のデッドバンド」を特徴としています。デッドバンドは、トランスデューサの直前のブラインドゾーンです。これを最小限に抑えることで、センサーをターゲットの近くに取り付けることができます。より短い空気柱を測定すると、本質的に温度ドリフトの絶対量が減少します (ドリフトは距離のパーセンテージであるため)。
- 表面実装設計: 表面実装フォームファクターにより、センサーを機械のシャーシにしっかりと統合できます。これは、機械の熱質量が急速な気温の変動を抑えるのに役立つため、ポールマウントよりも安定した熱環境を提供することがよくあります。
- 高精度フォーカス: UltraNova2 のアルゴリズムは解像度に合わせて最適化されている可能性があります。ここでの内部補償は、機械自体によって生成される熱 (例: 近くで暖まる液体ディスペンサー) を考慮して非常に高速である必要があります。
5.3 SR55: 頑丈なアウトドアサバイバー
- 対象アプリケーション: 屋外の下水、水処理、有害ガス環境。
- ドリフトチャレンジ: 下水リフトステーションは、超音波センサーにとって最も困難な環境の一部です。それらは湿気が多く、多くの場合メタンと H₂S を含み、大きな温度変動にさらされます (表面は凍結し、その下では暖かい生物活動が行われます)。
- Yujie のソリューション:
- H₂S耐性: SR55 は耐性があることが明示的に指摘されています。 硫化水素 (H₂S)。 H₂S は、電子機器、特に銅や銀を攻撃する腐食性ガスです。 「電子ドリフト」は、内部コンポーネントが腐食し、回路の抵抗が変化すると発生することがよくあります。これにより、キャリブレーションが永続的に変動します。センサーを H₂S から密閉することにより (そして IP68 評価)、Yujie は電子機器が安定していることを保証します。変化する唯一の変数は気温ですが、これは内部補償で処理できます。
- IP68 等級: 継続的な水没と高湿度に対する保護。これにより、湿気の侵入が防止されます。
- アナログ出力の安定性: SR55 が提供するもの アナログ出力 (4-20mA または 0-10V) 、グリッド電力で動作します。水処理プラントに特有の長いケーブル配線では、4 ～ 20mA 標準は電気ノイズに対して堅牢であり、センサーによって行われる温度補償された正確な測定値が劣化することなく制御室に到達することを保証します。
6．ドリフトを最小限に抑えるための設置のベスト プラクティス
ユジエがいる間 UltraNova センサーと SR センサー には高度な内部補償が装備されており、設置によってそのパフォーマンスが最大化されるか、または損なわれる可能性があります。約束された「ミリメートルレベルの精度」を達成するには、次のベストプラクティスに従う必要があります。
6.1 サンシェードのルール
セクション 3.2 で説明したように、太陽負荷は内部補償の敵です。
- 推奨事項: ウルトラノヴァ1 または SR55 は直射日光の当たる屋外に設置するため、日よけまたは雨除けフードが必須です。このシンプルなプラスチック シールドは、直射日光によってセンサー本体が周囲温度以上に加熱されるのを防ぎます。これにより、内部サーミスターが測定できるようになります。 日陰温度、これはタンク内の気温のより正確な代用値です。
6.2 スタンドパイプの管理
センサーは多くの場合、ノズルまたはスタンドパイプに取り付けられます。
- リスク: 長い金属製のスタンドパイプはヒートシンクまたはラジエーターとして機能します。太陽の下では、パイプ内の空気が過熱する可能性があります。冬には凍結する可能性があります。
- 最適化: スタンドパイプはできるだけ短くしてください。を使用します。 ウルトラノヴァ2の「最小限のデッドバンド」機能により、センサーをタンク内部の近くに取り付けることができ、長いノズルの必要性がなくなる可能性があります。ノズルの直径が、ビームが側壁に当たるのを防ぐのに十分であることを確認してください。側壁に当たると、タイミング アルゴリズムを混乱させるマルチパス エコーが発生する可能性があります。
6.3 取り付け角度と安定性
- 配置: センサー面が液面と平行であることを確認してください。位置がずれるとエコーが弱くなります。弱いエコーは、空気中の熱乱流によって引き起こされる「ジッター」の影響を受けやすくなります。
- 場所: センサーを注入口の真上に取り付けることは避けてください。入ってくる液体からの乱流は無秩序な表面を作成し、局所的な気温を変化させます (入ってくる液体が熱い/冷たい場合)。センサーはタンク壁から半径の 1/3 ～ 1/2 の安定した場所に取り付けてください。
6.4 結露の処理
- 問題: 朝露。
- 修正: SR55 と ウルトラノヴァ は IP68 (防水)、顔に水滴が付いても音響信号をブロックする可能性があります。非常にわずかな角度でセンサーを取り付けるか (ビーム幅によって許容される場合)、または尖ったレイン シールドを使用すると、水をはじくのに役立ちます。ただし、送信パルス中の圧電素子の固有振動は、多くの場合、この技術の自己洗浄機能である光の凝縮を霧化するのに十分です。
7．比較分析: なぜ内部報酬が勝つのか
なぜ他のテクノロジーではなく、内部補償を備えた超音波センサーに依存するのでしょうか?
| 機能 | 超音波 (Yujie UltraNova/SR) | レーダー (非接触) | 静水圧 |
|---|---|---|---|
| 温度感度 | 高 (補償が必要) | 低 (電磁波は影響を受けません) | 中 (液体の密度が変化します) |
| 補償方法 | 内部サーミスタ + アルゴリズム | 該当なし | 比重補正(手動) |
| コスト | 中/低 | 高い | 中程度 |
| メンテナンス | セルフクリーニング (振動) | 非接触 | 接触 (汚れ/ドリフト) |
| 耐薬品性 | PVDF オプション (UltraNova1) | PTFE/スチール | ダイヤフラムの互換性の問題 |
| ブラインドゾーン | ミニマル (UltraNova シリーズ) | 大きい (通常) | なし |
分析:
レーダーは気温や音速の変化の影響を受けませんが、特に分散型 IoT ネットワーク (1,000 個のゴミ箱など) では、単純なタンク監視には過剰でコストが高すぎることがよくあります。静水圧センサーはドリフトします。 液体 密度は温度とともに変化します (水は温まると膨張します)。これにより、水中に浸した温度プローブなしでは補正するのが難しい、別の種類の誤差が生じます。
内部補償付き超音波センサー はエンジニアリングの「スイート スポット」を表します。わずかなコストでレーダーの非接触、耐薬品性の利点を提供します。気温に対する感度の「弱点」は、内部補正エンジンによって効果的に中和されます。 ウルトラノヴァ1, ウルトラノヴァ2、および SR55、正しくインストールされていれば。
8．トラブルシューティング ガイド: 現場でのドリフトの診断
ユーザーがドリフトの疑いがある場合は、Yujie センサーの既知の属性を使用してこの診断ワークフローに従います。
症状: 液体を追加/除去していないにもかかわらず、レベルの読み取り値は 1 日を通じて 5 ～ 10 cm 変化します。
- 「ファントム」プロセスを確認してください: 液体は実際に膨張していますか?大きなタンクでは、液体の熱膨張により液面が数センチメートル上昇することがあります。最も暑い時間と最も寒い時間に手動巻尺で確認してください。
- 日射量をチェック: センサーは黒またはダークグレーですか?太陽の下ですか？センサーハウジングに触れます。触ると熱い場合は、「ソーラーローディング」が原因です。 解決策: サンシェードを取り付けてください。
- 「コールドショック」を確認してください: 冷たいタンクに熱い液体を入れただけですか?センサー本体（および内部サーミスター）が温まるまでには時間がかかります。センサーが新しい空気の温度と熱平衡に達するまで、測定値はドリフトします。 解決策: 安定するまで 15 ～ 30 分間待ちます。
- モデルを確認します: 正しいセンサーを使用していますか?
- デッドバンドを確認してください: 液面は最低範囲内（例：上20cm）ですか？不感帯内の測定値は不安定で、温度に非常に敏感です。液面を下げるかセンサーマウントを上げてください。
9.将来のトレンド: IoT と分散型報酬
仕様は、 ウルトラノヴァ シリーズは 「バッテリー駆動可能」 と 「IoT 対応」 はドリフト除去の将来を示しています。 分散データの融合。
現在のシステムでは、センサーはそのデータに基づいて補正します。 自分のもの 内部温度測定値。将来の IoT エコシステムでは、LoRaWAN または NB-IoT 経由でクラウド プラットフォームに接続された UltraNova センサーが、生の飛行時間データと内部温度データを送信できるようになります。クラウド サーバーは、ローカル気象観測所のデータ (超ローカルの周囲温度、湿度、圧力) を保持しており、「二次補正」を実行できます。
センサーが内部温度 50°C (太陽光による) を報告したが、ローカル天気 API が 30°C を報告した場合、クラウド アルゴリズムは太陽光負荷エラーにフラグを立て、送信後に距離計算を修正する可能性があります。これにより、極端な計算補償の負担が低電力センサー MCU からクラウドの無限の電力に移され、シンプルなバッテリー駆動のハードウェアでさらに高い精度が可能になります。
10．結論
屋外レベル監視におけるセンサーのドリフトは、物理現象の避けられない結果です。これは、音響パルスと相互作用する大気の痕跡です。ただし、それは管理可能な現象です。それはテクノロジーの欠陥ではなく、方程式の変数、つまり、 Yujie ピエゾ技術 は解決するためのソリューションを設計しました。
物理学に基づいた設計を厳密に適用することにより、 ウルトラノヴァ1, ウルトラノヴァ2、および SR55 センサーは、揮発性媒体である空気を信頼できる定規に変えます。
- 物理学: 音速の√T シフトを認識することで、内部アルゴリズムは弱点を既知の量に変換します。
- 材料: を利用することで PVDF 化学的/熱的安定性と IP68 ハードウェアは湿気や H₂S に対して密閉し、アルゴリズムが動作するのに十分な信号をクリーンな状態に保ちます。
- 結果: ミリメートルレベルの精度 それは朝露の寒さから午後の日差しの暑さまで当てはまります。
産業経営者にとっての教訓は明らかです。精度はセンサーを購入することだけが重要ではありません。環境を理解するセンサーを選択することが重要です。 UltraNova や SR シリーズのような内部補償されたプラットフォームを選択し、熱力学を意識してインストールすることにより、温度ドリフトの「目に見えない変数」が最終的に可視化され、予測可能になり、無関係になります。
クイック リファレンス: Yujie センサーの機能
| モデル | 範囲 | 主な素材/機能 | IP 評価 | 一次用途 |
|---|---|---|---|---|
| ウルトラノヴァ1 | 中距離 (4m) | PVDF ハウジング (耐薬品性)、最小限のデッドバンド | IP68 | 薬品タンク、ゴミ箱、バッテリー/IoT アプリ |
| ウルトラノヴァ2 | 短距離 (~1000mm) | 表面実装、 高精度、最小限の不感帯 | IP68 | マシンオートメーション、液体ディスペンサー、小型タンク |
| SR-55 | 中距離 (4m) | H₂S耐性、アナログ出力、堅牢 | IP68 | 屋外下水、水処理、グリッド電力供給 |
