はじめに：標準コンポーネントを超えて
人命を救う医療機器から次世代の産業オートメーションシステムに至るまで、今日の最も野心的なエンジニアリングプロジェクトの多くは、標準的な既製コンポーネントの制約によって制限されています。チタン酸ジルコン酸鉛（PZT）は、数え切れないほどの現代技術の機能的な心臓部として機能する強力な圧電セラミックであり、機械的エネルギーを電気信号に、またはその逆に変換することを可能にします。しかし、その完全な可能性は、カタログの一般的な仕様の背後に閉じ込められていることがよくあります。画期的な性能を引き出す鍵は、単にPZT材料を選択することではなく、特定の機能のためにその形状そのものを綿密に設計することにあります。
この調査では、カスタムPZT形状の戦略的重要性について掘り下げ、それらを作成するために必要な複雑な製造プロセスを詳しく説明し、専任の製造パートナーがどのようにして設計コンセプトを高性能な現実に変えるかを紹介します。1996年の創業以来、Yujie Piezoはアプリケーション固有の圧電ソリューションのパイオニアとして運営され、単なるサプライヤーの役割を超えて、世界中のイノベーターにとって不可欠なエンジニアリングパートナーとなっています。
データシートを超えて—カスタムPZT形状の戦略的必須事項
標準コンポーネントを超えて移行するという決定は、既製の部品では提供できない最適化、効率、および性能の必要性によって推進される戦略的なものです。圧電素子の形状は、単なる物理的な制約ではなく、主要な性能ドライバーです。
標準コンポーネントの妥協
ディスク、リング、プレートなどの標準的なPZT形状は多用途ですが、特殊なアプリケーションに最適であることはめったにありません。それらの使用は、多くの場合、エンジニアにコンポーネントの「周り」に設計することを強制し、不必要な複雑さを導入し、最終製品のサイズと重量を増加させ、システム内に潜在的な故障点を追加する可能性があります。この妥協は、小型化と精度が最も重要である分野では大きな障壁となります。血管内医療カテーテルからウェアラブルハプティックデバイスに至るまで、現代技術の洗練度の高まりにより、「ワンサイズフィットオール」のアプローチはイノベーションへの主要なボトルネックとなっています。カスタマイズはもはやニッチな要件ではなく、主流のエンジニアリングの必要性です。
主要な性能ドライバーとしての形状
素子の物理的形状は、その電気機械的挙動と本質的にリンクしています。それは、コンポーネントがシステム内でどのように機能するかを決定する基本的な設計パラメータです。
- 共振周波数： PZTコンポーネントの寸法、特にその厚さは、最大効率で動作する共振周波数を直接制御します。これは、性能のために正確な周波数制御が不可欠な超音波デバイスにとって重要です。
- 振動モード： 形状は、素子が厚み、半径方向、せん断、または曲げモードのどれで振動するかを決定します。この選択は、センサー（特定の種類のストレスを検出する）またはアクチュエータ（特定の種類の動きを生成する）としての役割の基本です。
- 音響ビーム形成： 超音波アプリケーションでは、トランスデューサ面の形状が音響ビームの特性を決定します。平らなディスクは比較的集束されていないビームを生成しますが、カスタム形状のボウルや半球は音響エネルギーを一点に正確に集束させることができます。これは、標準的な形状では物理的に不可能であり、高密度焦点式超音波（HIFU）などの高度なアプリケーションに不可欠な機能です。
Yujie Piezoは、すべての高性能アプリケーションが、その独自の課題のために特別に設計されたコンポーネントに値するという原則に基づいて設立されました。1996年以来、同社は技術の進歩を制限するのではなく、強化するカスタム圧電ソリューションの提供に注力してきました。
Yujieの哲学：PZTを材料から設計する
間違った材料で作られた完璧に機械加工されたコンポーネントは、必然的に失敗します。Yujie PiezoのカスタムPZT形状製造へのアプローチは、最も基本的なレベル、つまりセラミック自体の材料科学から始まります。この基礎的な専門知識は、性能期待を満たし、それを超えるコンポーネントを作成するための最初で最も重要なステップです。
PZTは一枚岩ではない
「PZT」は単一の物質ではなく、さまざまな機能に合わせて調整された異なる特性を持つセラミック材料のファミリーです。これらは大きく「ハード」タイプと「ソフト」タイプに分類され、高炭素工具鋼と柔軟なばね鋼の違いに似ています。どちらも鋼ですが、目的は大きく異なります。
- ハードPZT： YujieのP-81（PZT-8に相当）のような材料は、高い機械的品質係数（$Q_m$）、高い抗電界、および低い誘電損失（$tan\delta$）を特徴としています。これらの特性により、高い電気的および機械的負荷の下で非常に耐久性があり効率的になります。これらは、超音波溶接、産業用洗浄、およびHIFUなどの高出力、連続使用アプリケーションに理想的な選択肢であり、信頼性と寿命のために自己発熱を最小限に抑え、強力なフィールド下での脱分極に抵抗することが重要です。
- ソフトPZT： YujieのP-52（PZT-5A）やP-51（PZT-5H）のような材料は、高い圧電電荷係数（$d_{33}$）、高い誘電率、および優れた感度を示します。これらは、微細な機械的ストレスを検出したり、非常に正確で制御された変位を生成したりすることが主な目的であるアプリケーションで優れた性能を発揮するように設計されています。これにより、センサー、医療用超音波イメージングプローブ、ハイドロフォン、および低電力アクチュエータに最適です。
独自の配合の力
PZT-4やPZT-5Hなどの標準的な業界指定は、単なる出発点に過ぎません。真の製造専門知識は、電気機械的特性を微調整するためにドーピング剤の添加を制御することによって独自の配合を開発することにあります。40年以上のエンジニアリング経験を持つYujieのチームは、高ストレスドライバー向けに設計された最適化されたPZT-4タイプ材料であるP-41など、特殊な材料グレードのポートフォリオを開発しました。これにより、Yujieは一般的なデータシートを超えて、顧客の独自のアプリケーション要件に正確に一致する材料組成を設計できます。
適切な材料の選択は、データ主導のエンジニアリング決定です。Yujieは、設計者がアプリケーションのニーズを実証済みの材料グレードに直接マッピングできる、設計されたソリューションの透明なポートフォリオを提供します。
| Yujieグレード | 相当するタイプ | カテゴリ | 主な特徴 | 理想的なアプリケーション |
|---|---|---|---|---|
| P-81 | PZT-8 | ハード | 非常に高い $Q_m$、低損失、高出力安定性 | 超音波溶接/洗浄、HIFU、高出力ソナー |
| P-41 | PZT-4 | ハード | 高い抗電界、高ストレスドライバーに最適 | パワートランスデューサ、産業用アクチュエータ |
| P-52 | PZT-5A | ソフト | 高感度（$d_{33}$）、バランスの取れた特性 | 一般センサー、アクチュエータ、流量計、NDT |
| P-51 | PZT-5H | ソフト | 最高の誘電率と感度（$d_{33}$） | 医療用超音波イメージング、ハイドロフォン、精密加速度計 |

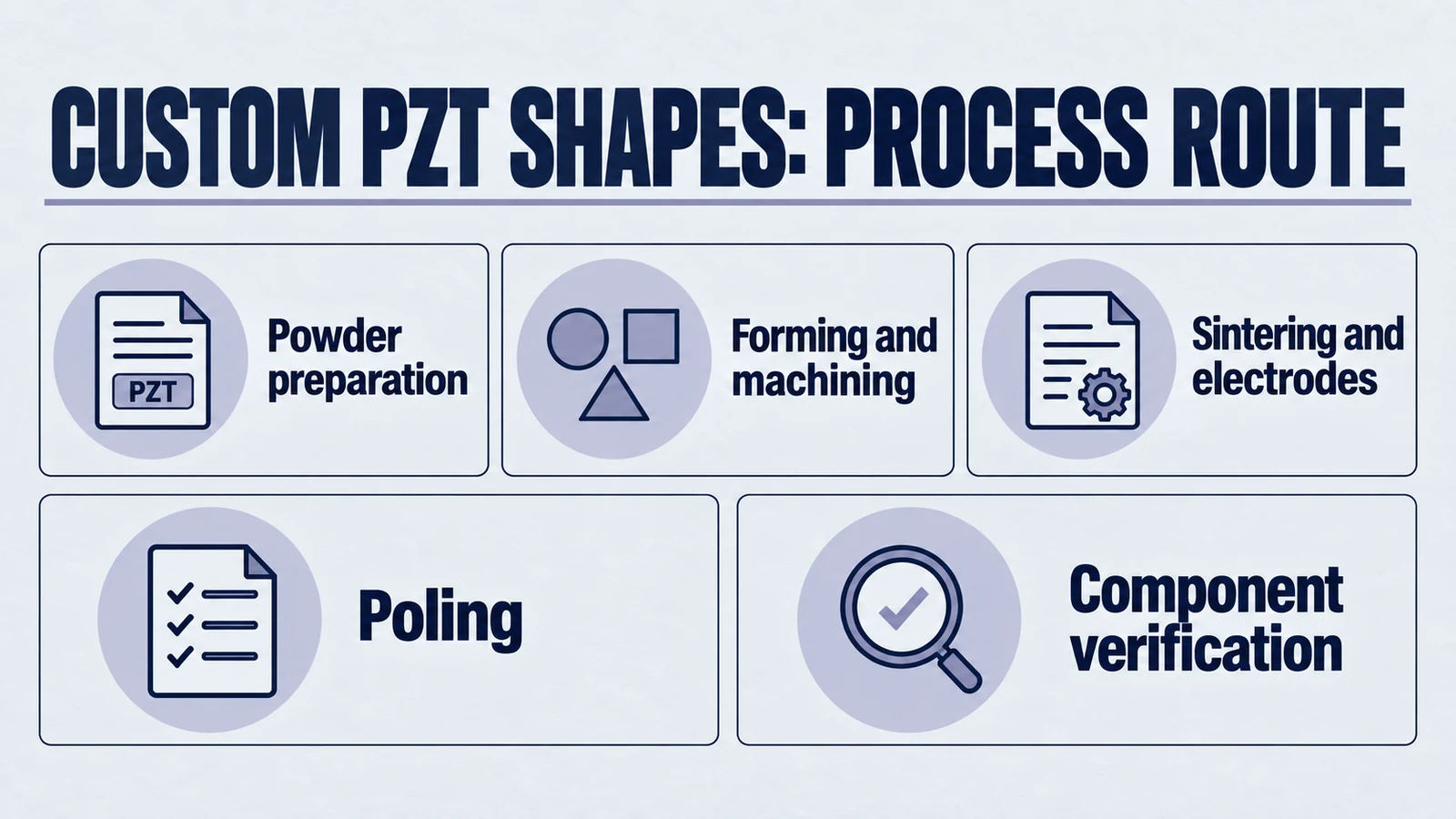

製造の青写真：Yujieの精密カスタムPZT形状プロセス
カスタムPZTコンポーネントの作成は、各ステップでの精度と制御が最も重要な多段階プロセスです。不純な粉末から不完全なポーリングまで、どの段階での欠陥も最終的なコンポーネントを損なう可能性があります。この「品質の連鎖」は、深いプロセス専門知識を持つ垂直統合型メーカーを選択することが重要なリスク管理決定である理由を強調しています。Yujie Piezoの製造青写真全体にわたる社内管理は、品質が最後に検査されるだけでなく、組み込まれることを保証します。
ステップ1：原材料の配合と粉末の準備
プロセスは、酸化鉛、酸化ジルコニウム、酸化チタンなどの高純度金属酸化物と、独自のドーピング剤の計量と混合から始まります。この混合物は粉砕され、その後約1000°Cの炉で仮焼され、PZT結晶構造を形成する化学反応が引き起こされます。得られた粉末は再び粉砕され、有機バインダーと混合されてから噴霧乾燥されます。これにより、均一で流動性のある球状の顆粒が作成され、その後のプレス段階で一貫した金型充填に不可欠です。この基本的なステップに対するYujieの厳格な管理は、最終製品での予測可能な性能に必要な化学的均質性と粒度分布を保証します。
ステップ2：精密成形と機械加工
準備された顆粒は、強力な油圧プレスを使用して「グリーン」（未焼成）形状に圧縮されます。単純な形状は直接プレスできますが、より複雑な形状には高度な機械加工が必要です。これは、より柔らかいグリーンパーツに対して行うことも、最高の精度を得るために最終的な焼結セラミックに対して行うこともできます。しかし、焼結PZTは非常に硬く脆いため、コンポーネントの故障につながる可能性のあるマイクロクラックや欠けを導入せずに機械加工することは非常に困難です。Yujieは、数十年の経験と特殊なダイヤモンドチップツールを活用して、チューブ、半球、および微細な穴や複雑な輪郭を持つコンポーネントを含む複雑な形状を、厳しい寸法公差で機械加工します。
ステップ3：焼結とメタライゼーション
グリーンパーツは、焼結のために高温炉に入れられます。この慎重に制御された加熱プロセス中に、バインダーが焼き尽くされ、セラミック粒子が成長して融合し、緻密で硬い多結晶構造を形成します。ランプ速度、保持時間、および雰囲気条件を含む温度プロファイルは正確に管理されます。これは、最終的な密度と粒子構造を直接決定し、それらがセラミックの機械的強度と電気的特性に影響を与えるためです。焼結と冷却の後、通常は焼き付け銀で作られた導電性電極が、電気的インターフェースとして機能するためにスクリーン印刷によって指定された表面に適用されます。
ステップ4：重要なポーリングプロセス
焼結状態では、PZTセラミックの内部結晶ドメインはランダムに配向しており、正味の圧電効果はありません。ポーリングプロセスは材料を「活性化」します。コンポーネントは加熱されたシリコンオイルバスに沈められ、非常に強力なDC電界（ミリメートルあたり数キロボルト）が電極間に印加されます。この強力なフィールドは、ドメイン内の微視的な電気双極子をフィールドに合わせるように強制します。フィールドが除去されると、双極子のほとんどはこの配列にロックされたままになり、セラミックに強力な圧電特性を与える永久的な残留分極が作成されます。不適切なポーリングは故障の一般的な原因であり、弱くて一貫性のないコンポーネントをもたらします。この非常に敏感なプロセスに対するYujieの習得は、すべてのカスタムコンポーネントが最大の圧電活性を達成し、ミッションクリティカルなアプリケーションに必要な信頼できる性能を提供することを保証します。
アプリケーション主導の設計：カスタムPZT形状によって解決される現実世界の問題
カスタムPZT製造の真の価値は、研究室ではなく、現実世界のエンジニアリングの課題を解決し、以前は不可能だった技術を可能にする能力において実証されています。多くの高度なアプリケーションでは、圧電コンポーネントのカスタム形状は、デバイスの単なる一部ではなく、デバイスの主要な機能のためのコアとなる実現技術です。
医療技術：集中と小型化の力
- 高密度焦点式超音波（HIFU）： この革新的な非侵襲的治療法は、腫瘍を焼灼するために強力な超音波エネルギーを体内の深部に正確に集束させる必要があります。これは、標準的な平らなトランスデューサでは達成できません。
- カスタムソリューション： Yujieは、P-81のような高出力「ハード」PZT材料から作られたカスタムPZTフォーカスボウルと球状セクションを製造しています。この特定の形状は、音響エネルギーを自然にタイトな焦点に収束させ、治療効果を可能にしながら、堅牢な材料は過熱や劣化なしに必要な巨大な電力を処理します。カスタム形状は、医療処置を可能にする技術そのものです。
- 血管内超音波（IVUS）： IVUSシステムは、カテーテルに取り付けられた小型超音波プローブを使用して、患者の動脈内からリアルタイムの画像を生成し、重要な診断情報を提供します。主要なエンジニアリングの課題は、極端な小型化です。
- カスタムソリューション： 小型化されたPZTチューブまたは小さなダイシングされた単一素子の製造。断面は0.5 mm x 0.5 mmと小さい場合があります。このカスタムフォームファクタは、機能的な超音波トランスデューサをカテーテルの先端に統合する唯一の方法です。カスタム形状は、この人命を救う診断ツールを可能にする技術そのものです。
産業オートメーション：耐久性と効率のためのエンジニアリング
- 超音波溶接： このプロセスは、強力なトランスデューサによって生成される高周波振動を使用してプラスチックと金属を接合します。システムの効率、溶接強度、および動作寿命は、PZT素子から溶接ホーンへの音響エネルギーの伝達を最大化することに直接結びついています。
- カスタムソリューション： Yujieは、非常に高い機械的品質係数（$Q_m$）を持つカスタムPZT-8リング（P-81グレードなど）を製造しています。リング形状は高出力トランスデューサの組み立てに理想的であり、高$Q_m$材料は廃熱として失われるエネルギーの一部を最小限に抑えます。これにより、より多くのエネルギーが溶接に供給され、より強力な結合、より速いサイクルタイム、および大幅に長持ちするトランスデューサが実現します。
航空宇宙および防衛：極限状態での信頼性
- 高度なソナーアレイ： 海軍ソナーシステムは、水中物体を検出および追跡するために強力で広角の音響信号を投影できるトランスデューサに依存しています。これらのシステムは、巨大な静水圧と極端な機械的衝撃の下で確実に動作する必要があります。
- カスタムソリューション： 堅牢で高出力のハードPZT配合からの大きなPZT半球または球状セグメントの製造。このカスタム形状は、包括的な監視に必要な広くて全方向性のビームパターンを作成します。材料と形状は、世界で最も要求の厳しい運用環境の1つで揺るぎない性能を保証するために共同設計されています。
Yujieとの提携：カスタムPZT製造への協力的なアプローチ
高性能システムの開発を任されたエンジニアや調達マネージャーにとって、重要なカスタムコンポーネントを調達する際の主な懸念はリスクです。つまり、不十分な性能、一貫性のない品質、サプライチェーンの混乱、およびプロジェクトの遅延のリスクです。価格と最終図面のみに焦点を当てた取引ベンダー関係は、これらの懸念に対処できません。Yujie Piezoは、開発および生産ライフサイクル全体のリスクを排除するように設計された戦略的パートナーシップモデルで運営されています。
ベンダーからパートナーへ
Yujieのエンゲージメントモデルは、サプライヤー関係を単純な取引から協力的なエンジニアリングパートナーシップに変えます。このプロセスは、初期コンセプトから本格的な生産までの成功を確実にするように設計されています。
- 詳細なコンサルティング： プロセスは、圧電技術において合計40年以上の経験を持つYujieのエンジニアリングチームから始まります。彼らはクライアントと直接協力して、図面の寸法だけでなく、アプリケーションの真の要件（運用環境、性能目標、およびシステムレベルの課題）を理解します。
- 材料と設計の最適化： 深い材料科学の専門知識と有限要素解析（FEA）などの高度なシミュレーションツールを活用して、Yujieのチームは最適なPZT配合の選択とコンポーネントの形状の改良を支援します。この協力的な設計フェーズは、製造可能性を確保し、高価なツーリングやプロトタイプに投資する*前に*性能を最適化します。
- ラピッドプロトタイピングと検証： Yujieはラピッドプロトタイピングと小ロット生産サービスを提供し、クライアントが実際のテストを実施し、独自のシステムでカスタム設計を検証できるようにします。この反復的なステップは、大量生産にコミットする前に性能を確認し、設計を洗練させるために重要です。
- スケーラブルで品質保証された生産： 設計が検証されると、Yujieの最先端のISO 9001認定製造施設は、スケーラブルな生産の準備が整います。生産部品承認プロセス（PPAP）などの文書化されたプロセスは、プロトタイプから大量生産へのシームレスな移行を保証し、100,000番目のコンポーネントが最初のコンポーネントと同一に機能することを保証します。すべての出荷には、完全なテストレポートと完全なバッチトレーサビリティデータが付属しており、究極の品質保証を提供します。
Yujieの利点の要約
- 経験： 1996年以来の信頼できるグローバルパートナーであり、世界クラスのエンジニアリングチームに支えられています。
- 垂直統合： 生の粉末の配合から最終的なテスト済みコンポーネントまで、製造プロセスの完全な社内管理。
- 品質への取り組み： ISO 9001認証、重要なパラメータに対する100％のテスト、およびすべてのコンポーネントに対する完全なバッチトレーサビリティ。
- グローバルリーチ： 北米、ヨーロッパ、アジアの主要企業への実績あるサプライヤーであり、堅牢なグローバルサプライチェーンを備えています。
結論：次のパフォーマンスブレークスルーをエンジニアリングする
あなたの次のパフォーマンスブレークスルーが待っています。それはカタログにはありません。それは設計されるものです。Yujie Piezoと提携して、コンセプトを高性能コンポーネントに変えましょう。
今すぐエンジニアリングチームに連絡して、カスタムPZT製造のニーズについて話し合い、アプリケーション固有の圧電ソリューションが次のプロジェクトでどのようにピーク性能を引き出すことができるかを発見してください。
