圧電センサーは、その高速応答、コンパクトなサイズ、および機械的ストレスを電気信号に変換する能力により、産業、医療、および消費者向けアプリケーションで広く使用されています。ただし、これらのセンサーの感度（小さな機械的変化をどれだけ効果的に検出して応答できるか）は、複数の要因に基づいて大きく異なります。

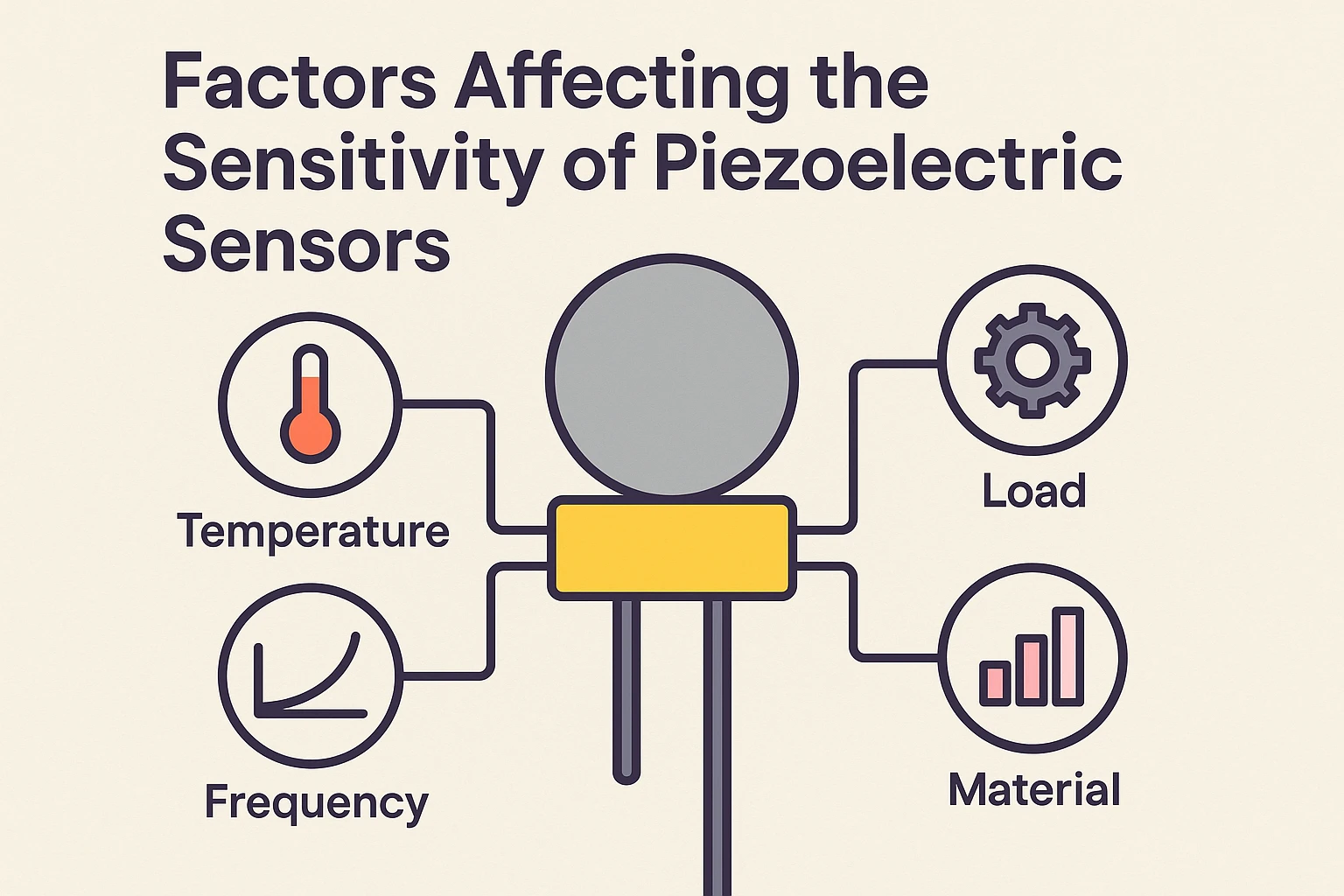

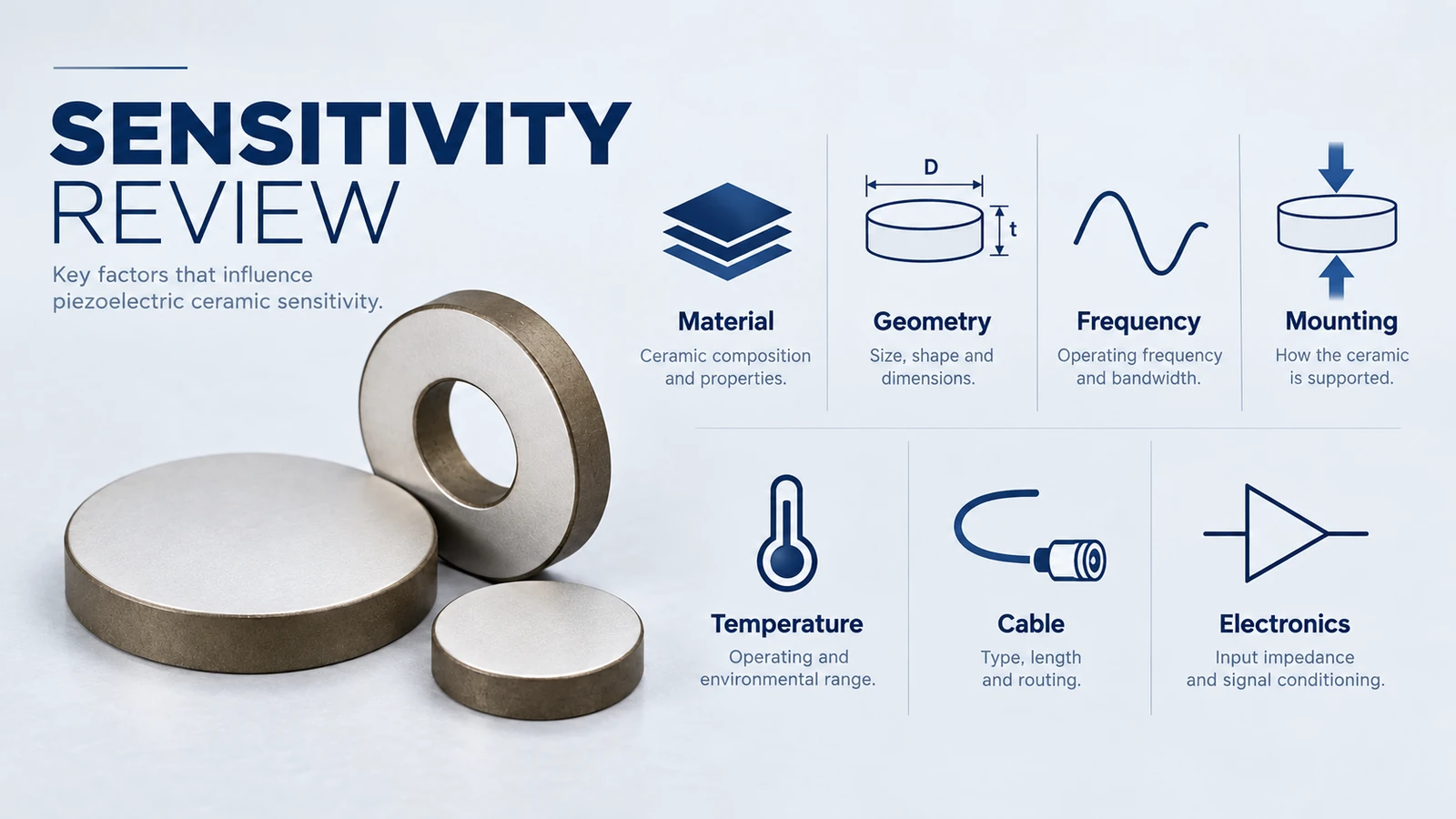

この記事では、圧電センサーの感度に影響を与える重要な要素と、エンジニアや設計者が特定のアプリケーションに合わせてセンサーのパフォーマンスを最適化する方法について説明します。
1. 圧電素子の材料特性
センサーの中心にある圧電材料は、感度を決定する上で重要な役割を果たします。一般的な材料は次のとおりです。
- チタン酸ジルコン酸鉛（PZT）：高感度を提供し、産業用途で広く使用されています。
- 水晶：天然の圧電性ですが、感度は低くなります。
- ポリフッ化ビニリデン（PVDF）：圧電係数は低いですが、ウェアラブルデバイスやフレキシブルデバイスに適した柔軟なポリマーです。
感度に影響を与える主なパラメータ：
- 圧電電荷定数（d₃₃、d₃₁）：値が高いほど、単位力あたりの電荷生成量が多くなります。
- 誘電率（εᵣ）：電圧出力に影響します。高電荷と管理可能な静電容量のバランスが理想的です。
- 電気機械結合係数（k）：エネルギー変換効率の尺度。
材料の選択は、センサーのパフォーマンスを最適化するための基盤です。エンジニアは、機械的堅牢性、電荷生成、および環境適合性の間のトレードオフを比較検討する必要があります。
2. センサーの形状と寸法
圧電素子のサイズと形状は、その出力信号に大きく影響します。
- 厚い素子は、同じ機械的ストレス下でより高い電荷を生成し、感度を高めます。
- 表面積が大きいと静電容量が増加し、電圧出力が減衰する可能性がありますが、信号対雑音比は向上します。
- アスペクト比（厚さに対する長さ）は、共振挙動とモード形状に影響します。
ビーム状のカンチレバーや動的測定用の膜構造などの適切な機械的設計により、ストレスを増幅し、応答を改善できます。
医療用超音波などの高周波アプリケーションでは、信号振幅が低いにもかかわらず、インピーダンスを一致させて解像度を維持するために薄い層がよく使用されます。
3. 取り付け条件と機械的境界制約
センサーの取り付け方法は、感度を向上させるか抑制するかのいずれかになります。
- クランプされたエッジは歪みを制限し、実効感度を低下させる可能性があります。
- 自由境界条件は、より多くの変形とより高い信号生成を可能にします。
- 予圧または初期機械的ストレスは、センサーの線形動作範囲をシフトし、小さな信号の解像度を向上させることができます。
接着剤の種類、取り付けプレートの剛性、およびハウジングの設計はすべて、機械的ストレスの伝達に影響します。動的センシングの場合、機械的減衰を最小限に抑えることが重要です。
4. 共振周波数と動作帯域幅
圧電センサーは、共振周波数付近でピーク感度を示します。これは機会であると同時に制限でもあります。
- 共振時：最大感度ですが、帯域幅は狭くなります。
- 共振以下：より線形な動作とより広い周波数応答。
設計者は、アプリケーション（例：超音波イメージング対振動モニタリング）に応じて、高感度と広い動作帯域幅のバランスをとる必要があります。
有限要素解析（FEA）とインピーダンス解析は、センサープロトタイプの共振挙動をモデル化し、微調整するためによく使用されます。
5. 温度の影響
温度は圧電性能に大きな影響を与える可能性があります。
- キュリー温度（Tᶜ）：この点を超えると、圧電性は消失します。
- 熱ドリフト：圧電定数と誘電特性に影響を与え、時間の経過とともに、または極端な環境で感度を低下させます。
- 材料選択は、安定した感度を確保するために動作温度範囲を考慮する必要があります。
特殊な高温ピエゾ材料（例：PZT-8またはチタン酸ビスマス）は、エンジンモニタリングや石油探査ツールなど、150°Cを超えるアプリケーションに使用できます。
6. 電気負荷と回路設計
圧電センサーに接続された負荷は、信号品質に影響します。
- 高インピーダンス負荷は電圧出力を増幅しますが、周波数応答を低下させる可能性があります。
- 低インピーダンス負荷は、より良い高周波性能を可能にしますが、信号振幅が犠牲になります。
インピーダンス整合、チャージアンプの使用、および適切なシールドは、真の信号を維持し、ノイズ汚染を回避するために不可欠です。
設計者は、PCBレイアウトとケーブル選択における寄生容量とノイズ結合も考慮する必要があります。
7. 環境およびアプリケーション要因
- 湿度と水分は、センサー材料と絶縁抵抗を劣化させ、信号損失またはドリフトにつながる可能性があります。
- 機械的衝撃と疲労は、マイクロクラックまたは脱分極により、時間の経過とともに感度を低下させます。
- 電極表面の汚染は、電荷収集に影響を与える可能性があります。
適切なパッケージング、シーリング、および環境保護は、過酷な条件下で長期的な感度を維持するために不可欠です。
たとえば、密閉された金属製ハウジングまたはコンフォーマルコーティングは、生物医学または水中アプリケーションでの長期的なパフォーマンスを向上させることができます。
8. 経年劣化と時間の経過に伴う脱分極
圧電材料は、特に高負荷または高温環境において、経年劣化の影響を受けます。
- 経年劣化は、誘電率と圧電定数を徐々に低下させます。
- 過電圧または過度の温度による脱分極は、感度の部分的または完全な損失につながる可能性があります。
定期的な再校正または経年劣化率の低い材料（例：ドープされたPZT）の使用は、一貫したパフォーマンスを維持するのに役立ちます。
結論
圧電センサーの感度は、材料科学、機械設計、電気工学、および環境条件の複雑な相互作用によって影響を受けます。これらの要因を理解し、制御することで、エンジニアは特定のアプリケーションに対して高精度、信頼性、および安定性を提供するセンサーを設計できます。
精密超音波トランスデューサ、産業用モニタリングシステム、または柔軟な生物医学デバイスに取り組んでいるかどうかにかかわらず、感度の最適化は、圧電技術の可能性を最大限に引き出すための鍵です。
