超音波洗浄101：圧電トランスデューサが産業用洗浄機をどのように駆動するか
はじめに
超音波洗浄は、電子機器から医療機器、自動車部品、航空宇宙部品、精密光学機器まで、さまざまな業界で不可欠なプロセスになっています。この強力な洗浄技術の中心には、コアコンポーネントである超音波洗浄トランスデューサがあります。これらのデバイスは、電気エネルギーを超音波に変換し、高速で均一かつ残留物のない洗浄を可能にする上で重要な役割を果たします。
このガイドでは、超音波洗浄の背後にある科学に飛び込み、圧電トランスデューサがどのように機能するかを説明し、産業用超音波洗浄機システムにおけるそれらの役割を検証し、商業用途向けのピエゾ洗浄技術の主な利点を概説します。
超音波洗浄とは？
超音波洗浄は、高周波音波（通常20 kHz〜80 kHz）を使用して、液体溶液中に微視的なキャビテーション気泡を生成するプロセスです。これらの気泡は急速に形成および崩壊し、エネルギーを放出して、水没した物体の表面から汚染物質を取り除きます。このプロセスは、油、グリース、粒子状物質から複雑なバイオフィルムやはんだフラックスまで、手の届きにくい隙間や狭い空洞であっても、すべてを除去できます。
手動のスクラブや化学的浸漬と比較して、超音波洗浄は、特に高いレベルの清浄度と精度を必要とする業界において、優れた速度、一貫性、および有効性を提供します。機械的洗浄が損傷を引き起こす可能性のある繊細で複雑な部品に広く採用されています。
圧電トランスデューサの役割
すべての超音波洗浄システムの中心にあるのは、電気信号を物理的な振動に変換する役割を担うコンポーネントである超音波トランスデューサです。最新の超音波洗浄機のほとんどは、圧電トランスデューサを使用しています。これは、電界にさらされると変形し、高周波の機械的振動を生成する材料である圧電セラミックスの独自の特性に依存しています。

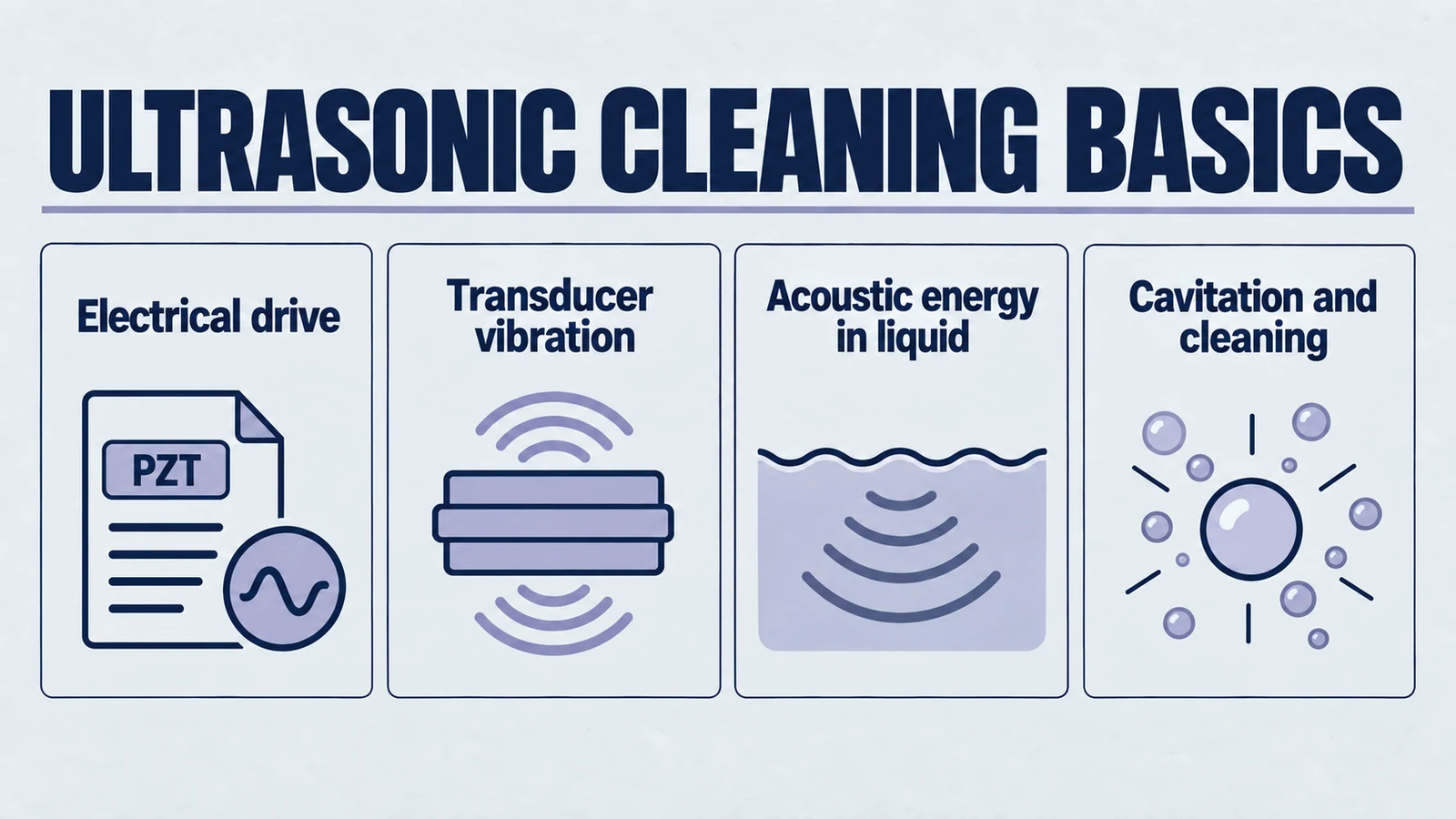

仕組み
- 電気信号入力：システムの超音波発生器は、交流電流をトランスデューサに送信します。
- 圧電効果：トランスデューサ内部で、圧電セラミックディスクが電界に反応して伸縮します。
- 超音波振動：これらの機械的振動は金属製のダイアフラムまたはタンクの壁に伝達され、洗浄液中に高周波超音波を生成します。
- キャビテーション作用：超音波は何百万もの微細な気泡を生成および崩壊させ、信じられないほどの精度で表面をきれいにします。
この物理的プロセスは非侵襲的で環境に優しく、優れた結果を得るために水または中性洗剤のみを必要とすることがよくあります。
超音波洗浄トランスデューサの種類
産業用洗浄機で使用される超音波トランスデューサには、一般的に2つの主要なタイプがあります。

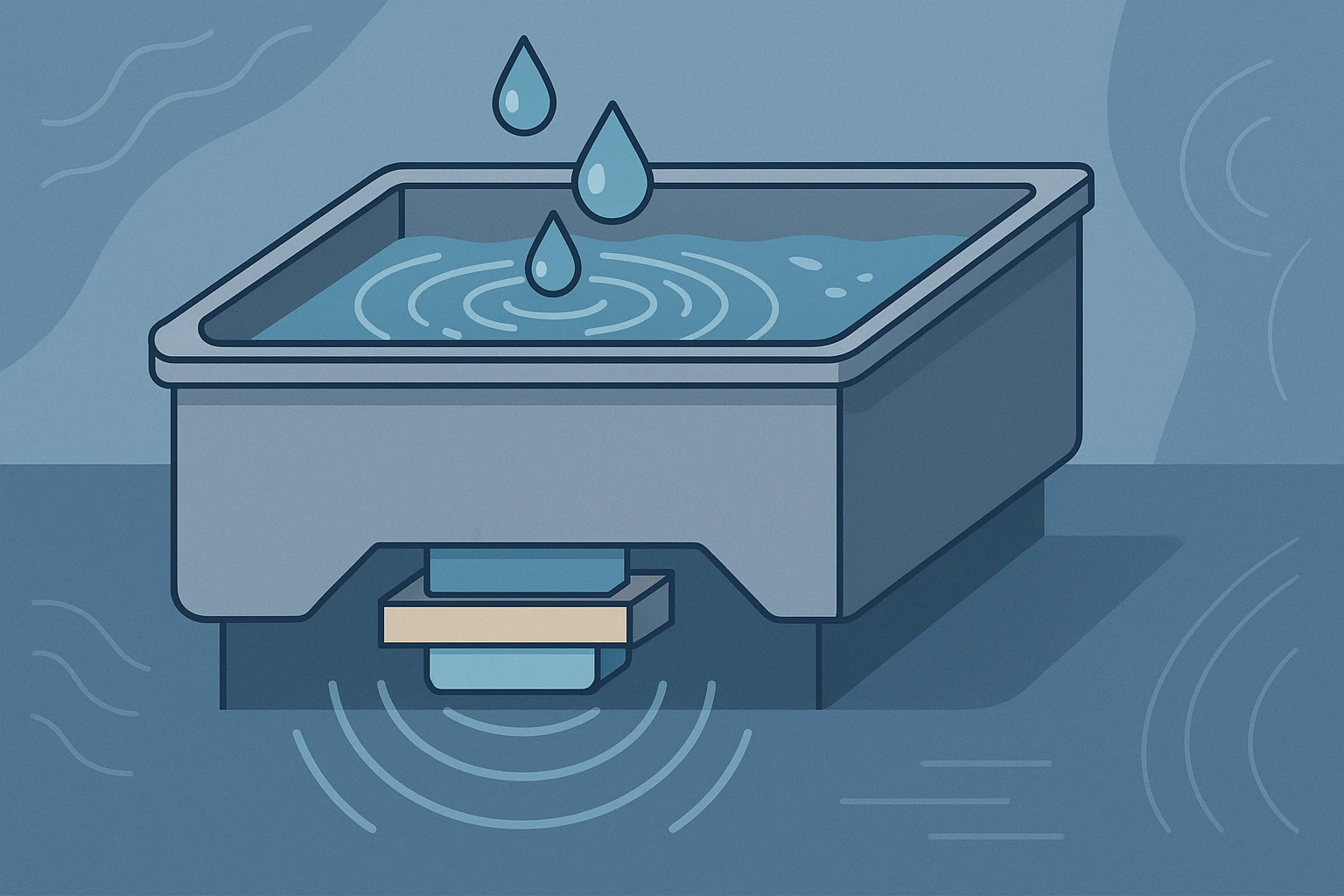

- 接着型プレートトランスデューサ：これらは、洗浄タンクの底または側面に直接接着された圧電素子で構成されています。これらは製造時に統合されており、スペース効率が高く、費用対効果の高いソリューションを提供します。
- 投げ込み式トランスデューサ：密閉されたステンレス鋼の筐体に収容された投げ込み式トランスデューサは、既存のタンク内に設置されます。これらは、従来の洗浄システムの改造、周波数機能のアップグレード、またはタンク全体を交換することなく全体的な電力密度を向上させるのに最適です。
高度なシステムでは、洗浄エリア全体で均一なキャビテーションを確保するために、大きなタンク内に戦略的に配置されたトランスデューサのアレイを使用する場合もあります。
なぜ圧電トランスデューサを使用するのか？
ピエゾ洗浄技術の台頭は、性能、耐久性、および柔軟性の融合を提供することにより、超音波洗浄システムに革命をもたらしました。業界全体で支持されている理由は次のとおりです。
- 高効率：ピエゾセラミックスは、エネルギー損失を最小限に抑えながら、迅速で安定した周波数応答を提供します。
- 精密洗浄：周波数と振幅の設定を微調整できるため、さまざまな汚染物質や材料に合わせて洗浄を調整できます。
- 長寿命：熱的、化学的、および機械的ストレスに対する優れた耐性により、連続運転に最適です。
- コンパクトでカスタマイズ可能：標準またはカスタム機器に合わせて、さまざまな形状、サイズ、および構成で利用できます。
- 低ノイズ動作：磁歪式の代替品と比較して、圧電ユニットはより静かに動作します。
長期間にわたって一貫した超音波出力を維持する能力は、よりきれいな結果、ダウンタイムの削減、およびメンテナンスコストの削減につながります。
産業用超音波洗浄機の用途
超音波洗浄トランスデューサの使用は、以下を含む幅広い業界に及んでいます。
- 医療および歯科：手術器具、歯科用スケーラー、整形外科用インプラント、および内視鏡の滅菌。
- 電子機器および半導体：敏感なコンポーネントを損傷することなく、PCB、マイクロチップ、およびウェーハ基板を洗浄します。
- 自動車および航空宇宙：エンジン部品、ノズル、および燃料噴射装置から、カーボンの堆積物、グリース、および機械加工油を除去します。
- 宝飾品および時計製造：研磨剤との接触なしに複雑なアイテムを研磨し、繊細な仕上げを維持します。
- 製造およびツーリング：コーティングまたは精密組み立ての前に、金型、ダイ、および組み立て部品を洗浄します。
- 光学および実験装置：レンズ、ガラス器具、ピペット、および分析機器をサブミクロンレベルの清浄度まで洗浄します。
内部チャネルや止まり穴に到達する比類のない能力を備えた超音波洗浄機は、複雑な形状を完全に洗浄するための唯一の実行可能なソリューションであることがよくあります。
トランスデューサを選択するための重要な考慮事項
アプリケーションに適した超音波洗浄トランスデューサを選択するには、いくつかの要素を評価する必要があります。
- 動作周波数：低い周波数（20〜40 kHz）は、強力な洗浄のために大きなキャビテーション気泡を生成しますが、高い周波数（60〜130 kHz）はより穏やかで、繊細な表面や高度に研磨された表面に適しています。
- 出力と密度：洗浄強度を決定します。出力が高いほど深い洗浄が保証されますが、部品の脆弱性とのバランスをとる必要があります。
- タンクのサイズと形状：トランスデューサは、既存のタンクの寸法および材料と互換性がある必要があります。
- 洗浄液の適合性：トランスデューサのハウジングと接着剤の耐薬品性と耐久性を確認してください。
- 取り付け方法：接着型が必要か投げ込み式が必要かにかかわらず、取り付けオプションは統合とサービスの容易さに影響します。
- カスタマイズ要件：OEMの場合、カスタマイズされたトランスデューサアレイ、形状、および周波数の組み合わせが必要になる場合があります。
Yujie：ピエゾトランスデューサソリューションの信頼できるサプライヤー
圧電材料と超音波技術における20年以上の専門知識を持つYujieは、産業用超音波洗浄機システム向けの高性能コンポーネントのグローバルサプライヤーです。アプリケーションのニーズに合わせて調整された、圧電セラミックディスク、リング、および複雑なアセンブリの幅広い選択肢を提供しています。
当社の圧電トランスデューサは、医療、自動車、電子機器、精密工学などの分野のメーカー、OEM、およびインテグレーターから信頼されています。新しい超音波洗浄システムを開発している場合でも、既存の機器をアップグレードしている場合でも、以下を提供します。
- 標準およびカスタム設計
- アプリケーション固有のエンジニアリングサポート
- 迅速なプロトタイピングと生産ターンアラウンド
- 厳格なテストと品質保証
私たちは、生産プロセスにおける清浄度の重要性を理解しており、最高のパフォーマンス基準を満たすソリューションを提供することをお約束します。
結論
超音波洗浄トランスデューサ、特に高度な圧電セラミックスで構築されたものは、現代の産業用洗浄システムのバックボーンを形成しています。これらは、今日のハイテク製造環境に不可欠な、効率的で非侵襲的で環境に優しい洗浄プロセスを可能にします。
手術器具、燃料噴射装置、光学レンズ、電子回路のいずれを洗浄する場合でも、適切なトランスデューサがすべての違いを生む可能性があります。そして、Yujieの技術力とカスタマイズ可能なソリューションにより、超音波システムが一貫した強力な結果をもたらすことを確信できます。
カスタム超音波洗浄トランスデューサについてサポートが必要ですか？ アプリケーションのニーズについて話し合うために、今すぐお問い合わせください。当社のエンジニアは、次のイノベーションをサポートする準備ができています。
