圧電リングの究極ガイド: 超音波システムの次の波に電力を供給する

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
6,341 文字
13 分で読めます
圧電リング超音波技術PZT セラミックス産業用途医療機器材料科学

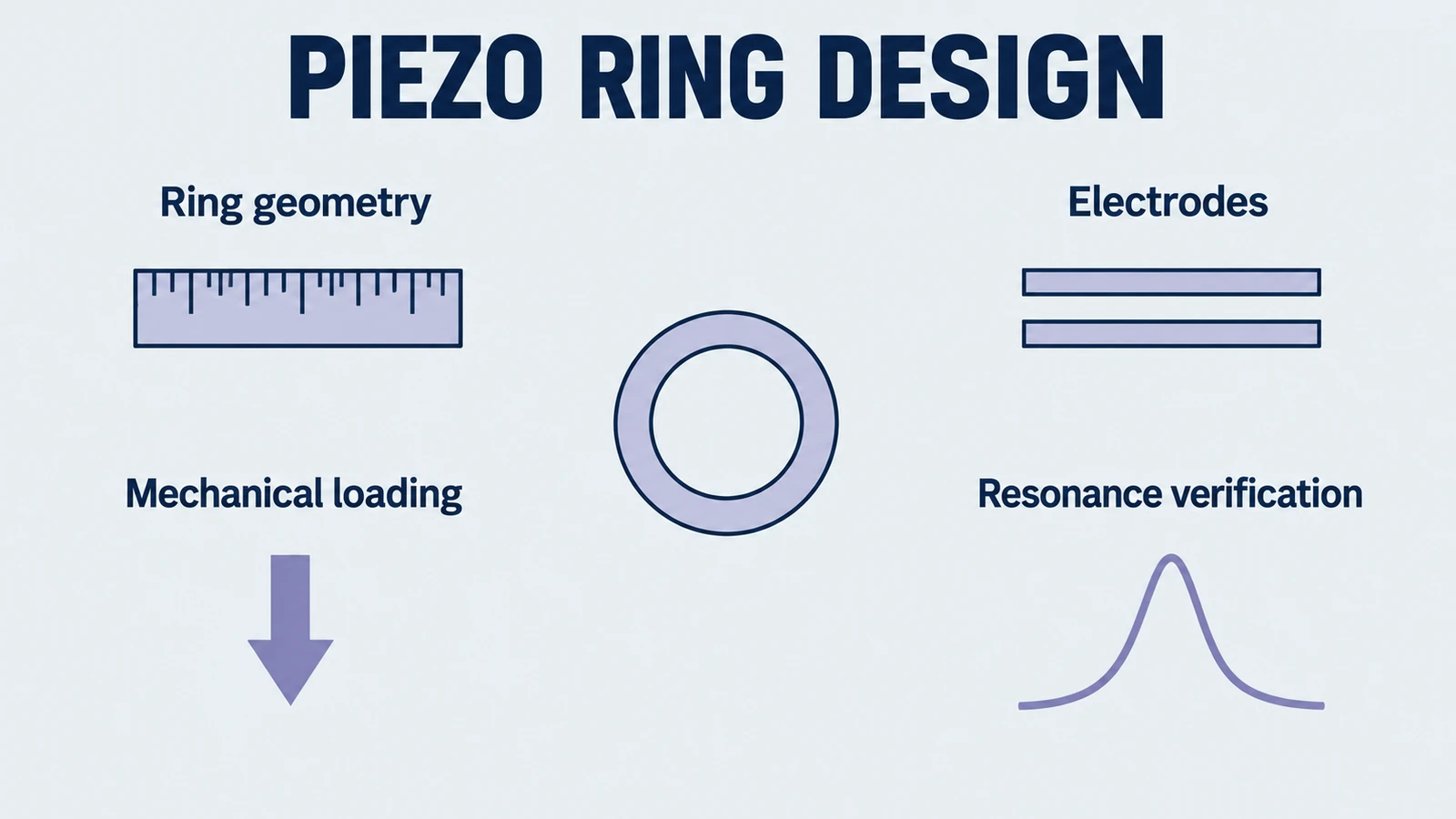

インフォグラフィック: ピエゾ リングの設計、リングの形状、電極、機械的負荷、共振検証をカバーします。

リング形状・電極・機械的負荷・共振検証

圧電リングの究極ガイド: 超音波システムの次の波に電力を供給する

医療機器プログラムから高出力工業用溶接機に至るまで、最先端の超音波システムの中核には、驚くべき精度と出力を備えたコンポーネント、圧電リングが組み込まれています。この控えめなセラミック要素は、強力な効率と制御により電気エネルギーを高周波の機械振動に変換するエンジンです。

そのユニークな形状と先進的な素材から作られているのは、単なるデザインの選択ではありません。これらは最新の超音波技術を実現するための基本的な要素です。 圧電リングは、産業用洗浄システムから医療用画像装置に至るまでのアプリケーションの基礎として機能します。

このガイドでは、圧電リングについて、その基本原理、主要な性能上の利点、業界全体にわたる一般的な用途などについて説明します。パフォーマンスに影響を与える材料科学をカバーし、特定のエンジニアリング上の課題に対してコンポーネントを選択するためのフレームワークを提供します。

ガイドからコンポーネントまで

超音波スタック用のリングを見つけてください

完全なトランスデューサアセンブリに移る前に、セラミックエレメントをスタック設計と比較してください。

中央開口部のある圧電セラミックリング

PZT セラミック リング

リングの仕様と電極オプションを確認してください。カスタムレビューの場合は、外径、内径、厚さ、数量をお送りください。

リング仕様の比較 →
セラミック加工ワークショップのトレイに置かれたセラミックのリング

セラミックの作り方

選択された製造写真を通じて、プレス、研削、電極、分極処理を追跡します。

プロセスを詳しく見る →

高性能超音波の核心: 圧電リングの分解

圧電リングの役割を理解するには、まずその機能を支配する注目すべき物理現象と、その特定の形状が解決する重要な工学的問題を理解する必要があります。

圧電効果: エネルギー変換の二重性

圧電リングの動作は、機械的応力と電荷との間に可逆的な関係を示す特定の結晶材料の特性である圧電効果に根ざしています。この二重性は、2 つの異なるモードで表現されます。

直接圧電効果 (センサー モード): 圧力や振動などの機械的な力が材料に加えられると、その表面全体に比例した電圧が生成されます。この原理は、加速度計から音響ハイドロホンに至るまでのセンサーの基礎です。

逆圧電効果 (アクチュエーター モード): 材料全体に電場が適用されると、材料は物理的変形を受け、その形状と寸法が変化します。交流電圧が印加されると、材料は同じ周波数で振動し、すべての超音波トランスデューサーに電力を供給する高周波機械波を生成します。

高性能 圧電リングに使用される最も一般的な材料は、PZT セラミックとして知られるチタン酸ジルコン酸鉛です。 PZT は、強誘電体と呼ばれる材料のクラスに属します。 「分極処理」と呼ばれる重要な製造ステップを通じて、強い電場が微細な電気双極子を整列させ、正味の分極を生み出し、材料の強力な圧電応答を解き放ちます。

なぜリングなのでしょうか?ユニークな幾何学的な利点

圧電コンポーネントにはさまざまな形状がありますが、リング形状はセラミックの基本的な材料制限を解決するという重要な理由により、高出力超音波アプリケーションで主流を占めています。 PZT のような圧電セラミックは、圧縮に対しては非常に強いですが、引張強さが非常に低く脆いです。

超音波溶接や工業用洗浄などの高出力超音波用途では、セラミックを大きな振幅で振動させる必要があります。これらの振動は膨張サイクル中に重大な内部引張応力を生成し、脆性セラミックの破損を引き起こします。

リングのソリューション:

リングの形状がエレガントなソリューションを提供します。中央の穴は、高強度の張力ボルトを通すことを可能にし、2 つの金属の塊 (通常は重いテールの塊と成形されたフロント ドライバー (またはホーン)) の間に 1 つ以上の圧電リング を固定します。 ボルトクランプ式ランジュバン トランスデューサとして知られるこのアセンブリは、パワー超音波の主力製品です。

ボルトはセラミック リングに大きな静的圧縮力 (プレストレス) を加えます。このプレストレスは、動作中の最大引張応力を超えるように計算されており、セラミック要素が確実に保護されます。 は検証された動作範囲全体で圧縮状態のままです、ピーク振動サイクルでも。

動作モード: 正確な動きの生成

圧電リングの多用途性は、さまざまなタイプのモーション生成にまで及びます。セラミックの電場と分極方向を制御することで、エンジニアはいくつかの異なる振動モードを誘発できます。

  • 軸方向および半径方向の変位: 平面上に電極を備えた標準リングは、電圧が印加されると厚さ (軸方向) と直径 (半径方向) の両方が変化します。これは、縦波のランジュバン振動子で最も一般的なモードです。
  • せん断変位とねじり変位: 高度なアプリケーションには複雑な動きが必要です。リングをセグメント化し、各セグメントを特定のパターンで極性化することにより、精密な位置決めと回転超音波モーターのためのせん断またはねじれ (ねじり) 運動を生成することができます。

パフォーマンスの柱: 圧電リングの利点を解明する

超音波システムの有効性は、そのコアのパフォーマンスに直接結びついています。 圧電リング コンポーネント。高品質のリングを使用する利点は、効率、電力処理、増幅、信頼性というパフォーマンスの 4 つの柱を通じて理解できます。

高いエネルギー変換効率

圧電リングの主な機能はエネルギー変換です。この変換の効率は、主要な材料特性である 電気機械結合係数 (k) によって定量化されます。

より高い結合係数を持つ材料は、供給された電気エネルギーの大部分を貯蔵された機械エネルギーに変換し、その結果、同じ電気入力に対してより強力な音波が生成されます。これにより、優れた全体的なシステム効率が実現し、無駄なエネルギーが削減され、消費電力が削減されます。これは、エネルギーコストが重要なバッテリ駆動デバイスや産業用途にとって重要です。

パフォーマンスの利点: 高性能の圧電リングは、結合係数を最大化するように最適化された材料配合で設計されており、平面結合係数 (k_p) は多くの場合約 0.42 以上の値に達し、効率的なエネルギー伝達を保証します。

高い電力密度と熱安定性

超音波溶接や手術などの高出力アプリケーションでは、トランスデューサーが高い駆動レベルで継続的に動作することがあります。これにより、圧電リング内で内部熱が発生し、過剰な熱により性能が低下し、周波数シフトが発生し、デバイスの故障につながる可能性があります。

この自己発熱を支配する材料特性は、誘電損失 (散逸率またはtanδ) です。高出力アプリケーションの場合、誘電損失が可能な限り低い圧電材料を使用することが不可欠です。これは、「ハード」PZT 材料と「ソフト」PZT 材料の主な違いです:

マテリアルの分類:

「ハード」PZT (PZT-4、PZT-8): 誘電損失を低減し、高電気駆動下での安定性を高めるドーパントを使用して設計されています。 継続的な高出力アプリケーションに最適です。

「ソフト」PZT (PZT-5): より高い結合係数で最大の感度を実現するように設計されており、微弱信号の検出が最重要であるセンサー用途や医療画像処理に最適です。

スタッキングによる増幅されたパワー

単一の圧電リングは超音波振動を生成できますが、多くのアプリケーションでは単一素子の容量をはるかに超える電力レベルが必要です。リングの形状とランジュバン トランスデューサの設計は、電力増幅のための簡単な方法、スタッキングを提供します。

機械的に直列接続されたリングは、指定された層ごとの電圧で無負荷変位を追加できます。音響パワーは、アクティブボリューム、回路、フィールド、プリロード、モード、音響負荷、および損失によって異なります。スタッキングだけでは、より大きな単一の要素よりも大きな出力は確立されません。

この増幅された電力により、超音波洗浄のためのキャビテーションの生成や、超音波溶接のための摩擦溶融物の生成など、強力なエネルギーを必要とする工業プロセスが可能になります。

精度、スピード、信頼性

パワーと効率を超えて、 圧電リング 現代のハイテク システムに不可欠なパフォーマンス特性を提供します。

  • 周波数応答: 使用可能な超音波周波数は、要素/アセンブリの共振、帯域幅、駆動電子機器、および負荷によって異なります。マイクロ秒スケールのステップ応答では、周期が 50 ns の 20 MHz 動作は確立されません。代わりに、検証済みのデバイス応答を特定してください。
  • 耐久性: ピエゾ セラミックは機械的に変形し、疲労したり亀裂が入ったりする可能性があります。ボンド、電極、配線も劣化する可能性があります。従来のスライド機構を避けることはできますが、寿命とメンテナンスは検証された設計と運転条件によって決まります。

産業の変革: 圧電リングの動作

圧電リングが提供するパワー、精度、信頼性の独自の組み合わせにより、圧電リングはさまざまな重要な産業の基礎となる技術となっています。非侵襲的な医療診断から重工業製造や深海の探査に至るまで、これらのコンポーネントはイノベーションを推進します。

医療技術: イメージング、センシング、デバイスレベルの検証

精度と信頼性が生死を分ける医療分野では、圧電リングは診断およびデバイスレベルの超音波装置に不可欠です。

超音波画像診断

診断 超音波プローブ は、長方形/正方形要素の線形配列または行列配列、環状配列、単一要素、その他のアーキテクチャを使用できます。すべての出生前プローブや心臓病プローブを圧電リングのアレイとして一般化しないでください。実際のプローブ設計を特定します。

高出力手術器具

積み上げ 圧電リング パワー低侵襲手術器具:

  • 超音波メス: 小さなブレードで強力な振動 (20-80 kHz) を生成し、焼灼を同時に行いながら正確に組織を切断します。
  • 超音波超音波乳化吸引術: 曇った目の水晶体を乳化するために超音波プローブを使用する標準的な白内障手術手順
  • 歯科用スケーリング: 高周波振動により、エナメル質を損傷することなく効率的に歯垢や歯石を除去します。

産業オートメーション: 電力、効率、制御

産業環境では、圧電リングの生の電力と効率により、従来の方法では困難または不可能なタスクが実行されます。

超音波洗浄

ハイパワー タンクの底に接着された 圧電リング トランスデューサーは強力な超音波を発生させ、音響キャビテーション (数百万の微細な泡の形成と激しい崩壊) を引き起こします。気泡が爆縮するたびに強力なマイクロジェットと局所的な衝撃波が発生し、複雑な表面から汚染物質を取り除きます。

当社のプロ仕様の洗浄トランスデューサは、要求の厳しい産業用途向けに特別に設計されています。

超音波溶着

この技術は、接着剤、ネジ、外部熱を使わずに材料を接合します。積み重ねられた 圧電リング トランスデューサーは、特殊なホーンを介して高振幅の振動を発生させ、局所的な激しい摩擦を引き起こし、数秒で材料を溶かします。

当社の 精密溶接用トランスデューサ 大量生産に必要な一貫性を実現します。

水中音響学: 海の目と耳

圧電リングは、効率と感度が高いため、SONAR システムの中核コンポーネントです。ソナー用途では、トランスデューサーはプロジェクター (音響「ピン」を送信) とハイドロフォン (戻ってくるエコーを聞く) の両方として機能します。

海洋用途:

  • 商業/レクリエーション: 海底マッピング用の魚群探知機と測深機
  • 防衛/軍事: 潜水艦探知、水中航行、機雷探知
  • 科学研究: 高解像度の海底マッピングと海洋生態系の研究

当社の 水中トランスデューサは、優れた水中性能を実現するチタン酸バリウムや特殊な単結晶 PZT などの材料を使用し、海洋用途向けに特別に設計されています。

エンジニアリングの成功: 最適な圧電リングの選択

適切な圧電リングを選択することは、超音波システムの性能、信頼性、費用対効果に直接影響する重要な決定です。この選択プロセスでは、材料の特性と用途の要求を深く理解する必要があります。

素材の選択: "ハード" 対 "ソフト" PZT

PZT セラミック配合物は、さまざまな用途に合わせて異なる特性を持つ 2 つのカテゴリに大別されます。

マテリアルの種類 主な特徴 ベストアプリケーション
「ハード」 PZT (PZT-4, PZT-8) 低い誘電損失、高い機械的品質係数、高電気駆動下での優れた安定性 超音波溶着, 洗浄、ソナープロジェクター、手術器具
"ソフト" PZT (PZT-5) より高い圧電電荷定数、より高い結合係数、より高い誘電率 センサー アプリケーション、低電力アクチュエーター、ハイドロホン、医用画像プローブ

アプリケーションの主な仕様

エンジニアは最適な状態を確保するために、いくつかの重要な仕様を考慮する必要があります 圧電リング 統合とパフォーマンス:

  • 共振周波数: 物理的寸法によって決定されます - 半径モードの場合は直径、厚みモードの振動の場合は厚さ
  • 電気的特性: 効率的な電力伝送のための低い共振インピーダンス、ドライバー回路設計のための適切な静電容量
  • パフォーマンス指標: 効率を高める高い電気機械結合係数 (k)、電力処理能力を高める低い誘電損失 (tanδ)

動画:PZTの受入検査でd33の下限を確認

ロット平均が目標を満たしていても、抜き取った部品が合意した下限を下回ることがあります。受入検査の前に、測定方法、個々の部品の下限、ロットの合否判定基準を合意しておきます。

英語動画 · YouTubeで見る

PZT部品の要件を相談. 図面、d33の下限、測定方法、必要なサンプル数など、分かっている条件をお送りください。

YJ Piezo: 圧電リングのイノベーションにおけるあなたのパートナー

高度な超音波システムで最高のパフォーマンスを達成するには、正しいデータシート仕様を持つコンポーネントを選択するだけでは不十分です。それには、高品質の素材、強力な一貫性、そして深いエンジニアリング専門知識で裏付けられたコンポーネントで製造されたコンポーネントが必要です。

超音波システムの性能は、標準データシートからは必ずしも明らかではない材料特性の微妙な変化に非常に敏感です。粗悪な材料や一貫性のない製造で作られたコンポーネントは、過剰な発熱、負荷時の周波数ドリフト、または早期の機械的故障を引き起こす可能性があります。

YJ Piezo の利点:

  • 材料の習熟: 業界をリードするパフォーマンス指標を備えた高度な PZT 定式化 (tanδ≤0.004、d₁₅ から 950 pC/N)
  • 高い一貫性: 厳格な品質管理により、 圧電リング も同様に動作します
  • カスタマイズ パートナーシップ: ユニークな形状、特殊な配合、完全なトランスデューサーアセンブリ
  • 数十年にわたる専門知識: 圧電アプリケーションにおける実践的なエンジニアリング経験を備えて 1996 に設立

結論: 超音波イノベーションの未来

圧電リングは単なるセラミック コンポーネントをはるかに超えています。これは、世界で最も要求の厳しい業界全体でイノベーションを推進する、洗練された強力かつ正確なエンジンです。そのユニークな形状は、圧電セラミックに固有の材料制限を見事に克服し、医療、製造、海洋探査のための計り知れない超音波技術の力を解き放ちます。

超音波システムの成功は、基本的にそのコアのトランスデューサーの品質に関係しています。性能は単一のパラメータによって決まるのではなく、高度な材料科学と精密製造によって達成される電気機械結合、誘電損失、機械的安定性の最適化されたバランスによって決まります。

次世代を設計しているかどうか 医療用画像装置、高出力の開発 産業用溶接システム、または水中探査用の高度なソナーをエンジニアリングする場合、システムのパフォーマンスはコアコンポーネントの品質から始まります。
