高度な医療画像処理、非破壊検査、および精密な科学的用途において、高周波超音波トランスデューサは重要な役割を果たします。メガヘルツ（MHz）範囲で動作することで、これらのデバイスは、従来のトランスデューサでは捉えることのできない小さな構造を視覚化し、微細な欠陥を検出するために必要な高解像度を提供します。このブログでは、MHz超音波トランスデューサがどのように機能するか、その主要な設計上の考慮事項、および産業全体での用途について探ります。
高周波超音波トランスデューサを理解する
超音波トランスデューサは、電気信号を機械的振動に変換し、その逆も行います。高周波（通常20 MHz以上）では、超音波の波長ははるかに短くなります。この短い波長により空間分解能が向上し、マイクロメートルスケールでの構造のイメージングが可能になります。
ただし、トレードオフがあります。周波数が高くなると、浸透深さは減少します。高周波超音波トランスデューサは、深度よりも解像度が優先される表面または表面近傍のイメージングを必要とするアプリケーションで優れています。

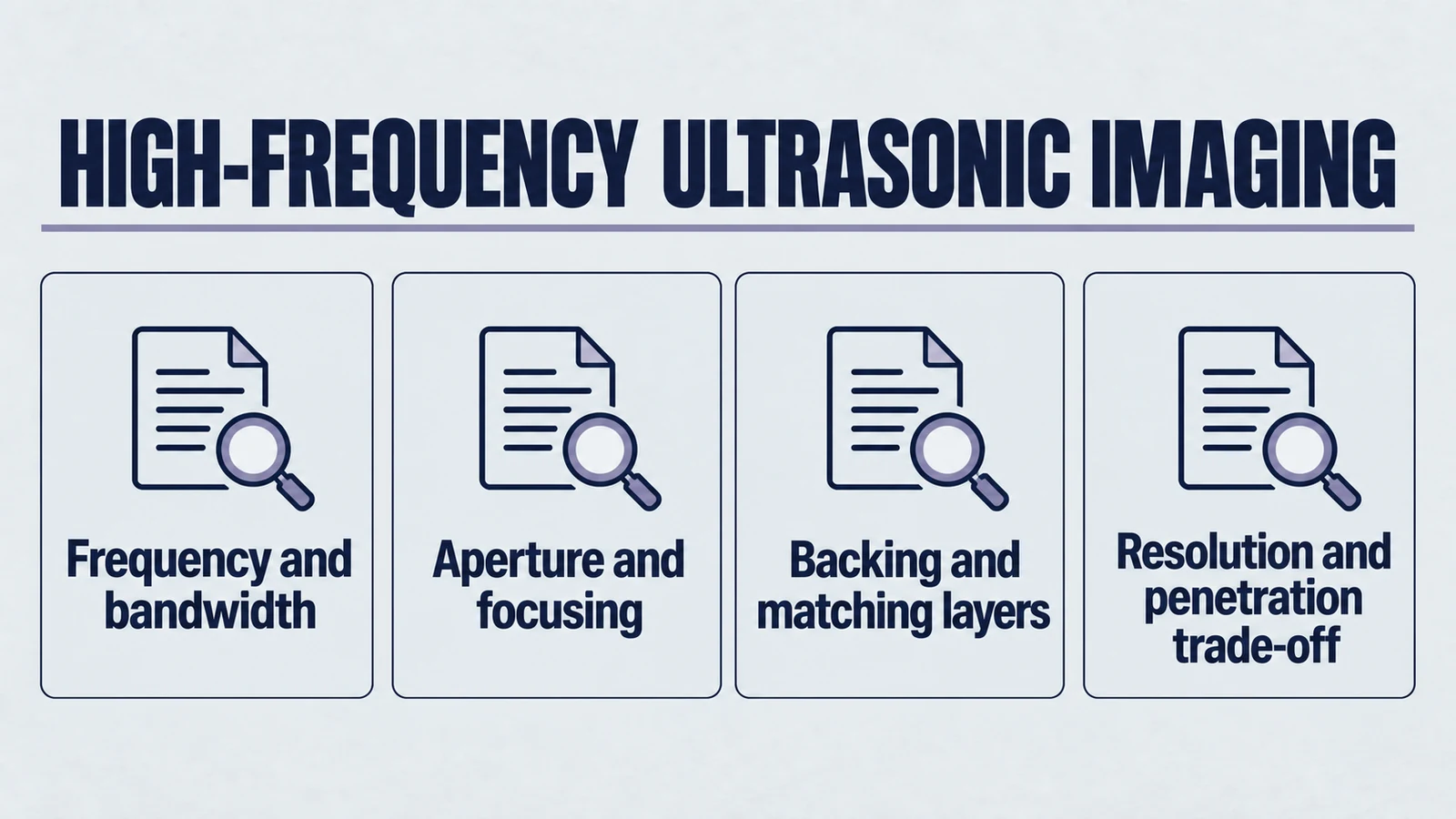

MHz超音波トランスデューサの設計特性
高周波超音波トランスデューサの性能は、いくつかの設計パラメータに依存します：
1. 圧電材料の選択
チタン酸ジルコン酸鉛（PZT）のようなセラミックスや単結晶材料などの先進材料は、その強力な圧電特性とMHz周波数での効率的な動作能力のために使用されます。
2. 周波数範囲と帯域幅
高周波プローブは、20 MHzから100 MHz以上で動作できます。より広い帯域幅は、より良い軸方向分解能をサポートします。これは、薄い組織層を区別したり、微細な欠陥を特定したりするために重要です。当社の高周波トランスデューサは、このような要求の厳しい用途向けに特別に設計されています。
3. 開口サイズと集束
開口が小さいトランスデューサは横方向の解像度を向上させますが、感度が低下する可能性があります。音響レンズまたはフェーズドアレイ技術は、解像度と信号強度のバランスをとるためにしばしば統合されます。
4. バッキング層とマッチング層
適切な音響マッチング層は、トランスデューサと媒体（組織や水など）の間の界面での反射損失を低減します。バッキング材料は不要な振動を減衰させ、画像の鮮明さを向上させるのに役立ちます。
高周波超音波トランスデューサの用途
高周波プローブは、その精度と高解像度イメージング能力により、さまざまな分野で利用されています：
1. 医療用画像処理
- 皮膚科および眼科： MHz超音波トランスデューサは、皮膚や目のイメージングにおいて微細な組織層を分解できます。
- 血管内超音波（IVUS）： 血管内部をイメージングしてプラークの蓄積を検出し、心血管の健康状態を評価するために使用されます。
- 小動物イメージング： 研究において、高周波超音波は、顕微鏡レベルで動物モデルを研究するために採用されています。
2. 非破壊検査（NDT）
- マイクロエレクトロニクス検査： 半導体ウェハーまたは集積回路の欠陥を特定します。
- 複合材料： 精度が重要な航空宇宙部品の層間剥離やボイドを検出します。
3. 産業および科学的用途
- 材料特性評価： 当社の高度な圧電部品を使用して、薄膜および微細構造の弾性特性を評価します。
- 生物学的研究： 実験室で細胞力学と組織微細構造を研究します。
課題と今後の方向性
MHz超音波トランスデューサは比類のない解像度を提供しますが、課題もあります：
- 限られた浸透深さ： 主に表面または浅いイメージングに適しています。
- 製造の複雑さ： 製造には高精度な技術が必要であり、コストが上昇します。
- 信号減衰： 高周波信号は、生体組織や工業材料においてより多くの減衰を経験します。
将来のイノベーションは、これらの制限に対処しています。CMUT（容量性マイクロマシニング超音波トランスデューサ）技術、新しい圧電材料、およびAI駆動の画像処理の進歩により、高周波超音波システムの能力が拡大しています。
高周波超音波トランスデューサにYujieを選ぶ理由
Yujieでは、高周波アプリケーションの厳しい要件を満たす精密圧電トランスデューサの製造を専門としています。高度なセラミック材料とカスタムトランスデューサ設計における当社の専門知識は、お客様の特定のイメージングニーズに対して最適なパフォーマンスを保証します。
結論
高周波超音波トランスデューサは、高解像度イメージングが重要なアプリケーションにとって不可欠なツールです。医療診断からマイクロエレクトロニクス検査まで、MHz超音波トランスデューサは、研究、安全性、およびヘルスケアにおけるブレークスルーを可能にする比類のない精度を提供します。技術が進化し続けるにつれて、これらのデバイスはさらに強力で、アクセスしやすく、用途の広いものになるでしょう。
高解像度イメージングソリューションを検討する準備はできましたか？高周波超音波トランスデューサの要件について話し合い、当社の高度な圧電技術がどのようにお客様のアプリケーションを強化できるかを知るために、今日お問い合わせください。
