はじめに：PZT-4サプライヤーの戦略的重要性
高性能超音波の世界では、PZT-4圧電セラミックスほど重要な材料はほとんどありません。これらの「ハード」セラミックスは、極端な電気的および機械的ストレス下で動作するデバイスのエンジンを形成し、そこでは故障は許されません。海軍資産を保護する深海ソナープロジェクターから、製造の完全性を保証する産業用超音波溶接機まで、最終製品の性能は、そのコアである圧電コンポーネントの品質と密接に関連しています。
これは、設計エンジニアと調達マネージャーにとって重大な課題を提示します。表面上、さまざまなサプライヤーのPZT-4材料のデータシートはほぼ同じに見え、同等の圧電係数、結合係数、および誘電率が記載されています。しかし、これらのコンポーネントの実世界の性能、長期的な信頼性、および重要なバッチ間の一貫性は劇的に異なる可能性があります。仕様書と運用の現実との間のこの不一致は、タイムラインを狂わせ、コストを膨らませ、最終製品の評判を損なう可能性のある、プロジェクトリスクの重大かつしばしば隠れた原因を表しています。
この記事では、表面的なデータシートの比較を超えたPZT-4セラミックサプライヤーを審査するための包括的な枠組みを提供します。それは、深い材料科学の専門知識、厳格で透明性のあるプロセス制御、およびエンジニアリングへの協力的でパートナーシップに基づいたアプローチという3つの基本的な柱に基づく評価の新しい基準を確立します。Yujie Piezoでは、これらの柱の上に構築されています。私たちは、クライアントが単にセラミックコンポーネントを購入しているのではなく、定量化可能な性能、保証された信頼性、および製品開発ライフサイクル全体のリスクを軽減するために設計された戦略的パートナーシップに投資していることを理解しています。
パートI：PZT-4性能の解体 – なぜすべてのセラミックスが同じように作られていないのか
情報に基づいた決定を下すには、まずPZT-4という指定の背後にある微妙な現実を理解することが不可欠です。データシートの数字は結果ですが、それらの結果を生み出す要因、つまり材料配合と製造精度こそが、真の品質が鍛造される場所です。
PZT-4「ファミリー」：標準的な指定を超えて
「PZT-4」という用語は、単一の厳密な化学式を指すものではありません。代わりに、それはチタン酸ジルコン酸鉛（PbO3）に基づく「ハード」圧電材料のファミリーに対する軍事標準分類（Navy Type I）です。このファミリーは、高出力送信アプリケーションに理想的な特性によって広く特徴付けられます。負荷下での発熱を最小限に抑える高い機械的品質係数（Qm）、低い誘電損失（tanδ）、および高電界にさらされたときの優れた安定性と脱分極への耐性です。
ただし、この分類内には、重大な性能変動が存在します。専門メーカーは、単に一般的な「PZT-4」を製造するだけではありません。彼らは、ニオブ（Nb）、アンチモン（Sb）、またはビスマス（Bi）などの特定のドーピング剤を正確に制御された量で導入することにより、独自の配合を開発し、特定のアプリケーションの要求に合わせて材料特性を微調整します。これが、コモディティグレードの材料と真に設計されたソリューションの根本的な違いです。
この区別により、単純なデータシートの比較は不十分になります。エンジニアは、2つの異なるサプライヤーからの仕様を評価し、圧電電荷係数（d33）または機械的品質係数（Qm）のほぼ同じ値を見るかもしれません。しかし、基礎となる独自のドーピングは、ある配合が超音波洗浄タンクの長いデューティサイクルと連続的な高駆動条件に合わせて最適化されている一方で、別の配合はソナープロジェクターに必要な短く、強烈で、高エネルギーのパルスのために設計されていることを意味する場合があります。データシートは、材料がPZT-4クラスに属していることを確認しますが、特定のストレスプロファイルへの適合性を明らかにするものではありません。したがって、評価はコモディティの比較から技術的な協議へと進化する必要があります。潜在的なサプライヤーへの重要な質問は、「仕様は何ですか？」だけでなく、「配合にどのような特定のドーピング剤が使用されており、その化学的性質は私のアプリケーションの独自の運用上の要求に合わせて性能をどのように最適化しますか？」です。この一連の質問は、真の材料科学の専門家と単なるコンポーネント製造業者を即座に区別します。
YujieのP-41の紹介：耐久性のために設計された
Yujie Piezoでは、この課題に対する私たちの答えは、独自のP-41材料です。PZT-4クラス内の当社の専門的な配合として、P-41はターゲットを絞った化学工学とプロセス最適化の結果です。高電界に対する優れた耐性と持続的なストレス下での堅牢な機械的耐久性を提供するように特別に開発されました。これにより、P-41は、高出力ソナートランスデューサ、産業用超音波ドライバー、および信頼性と安定性が最も重要なその他のシステムを含む、最も要求の厳しいアプリケーションに最適です。
粉末から性能へ：因果関係の製造チェーン
材料の配合によって定義される性能の可能性は、綿密で再現性のある製造プロセスを通じてのみ実現できます。生の粉末から完成した機能的なセラミックコンポーネントへの変換のすべてのステップは、最終的な品質を決定する因果関係の連鎖における重要なリンクです。
- 原材料の純度： プロセスは、元素の構成要素から始まります。酸化鉛、酸化ジルコニウム、酸化チタンなどの原材料のサプライチェーンに対するメーカーの管理は最も重要です。高純度の前駆体（例：99.9％以上）のみを認定することは交渉の余地がありません。製造分析で指摘されているように、一貫性のない原材料の純度は、予測不可能な最終コンポーネント特性につながる連鎖反応で「最初に倒れるドミノ」です。
- 焼結： この高温焼成プロセス中に、セラミック粉末は固体の形に緻密化されます。ランプ速度、浸漬時間、および雰囲気条件を含む正確な温度プロファイルは、セラミックの最終的な密度と粒子構造を直接決定します。これらの微細構造特性は、次に、その究極の誘電特性と機械的特性を支配します。
- ポーリング： 焼結された状態では、セラミックの内部結晶ドメインはランダムに配向しており、正味の圧電効果はありません。高温で材料に強力なDC電場をかけるポーリングプロセスは、これらの強誘電体ドメインを整列させます。電界の強さ、温度、およびこのプロセスの期間は、巨視的な圧電効果を付与するものです。この段階での制御が不十分だと、圧電活性が低くなり、あるコンポーネントから次のコンポーネントへの性能が一貫しなくなります。
圧電コンポーネントを統合する企業にとっての最も重要なビジネスリスクは、バッチ間の変動です。10,000番目の生産ユニットが最初のユニットと異なる動作をする場合、成功したプロトタイプ実行は無意味です。この変動の直接的な原因は、これらの重要な製造段階内の微視的な偏差にあります。焼結温度のわずかな変動は粒子サイズを変える可能性があり、それは次に機械的品質係数（Qm）と誘電損失に影響を与えます。ポーリング電界強度のわずかな不一致は、d33係数を低下させる可能性があります。したがって、サプライヤーの「高品質」という主張は、すべての重要な製造ノードでの統計的プロセス制御（SPC）の実証可能で文書化された証拠なしには根拠がありません。真に信頼できるサプライヤーは、単にセラミックを販売しているのではなく、プロセスを販売しています。価値は単一の良いバッチにあるのではなく、すべてのバッチが同一であるという統計的な確実性にあります。

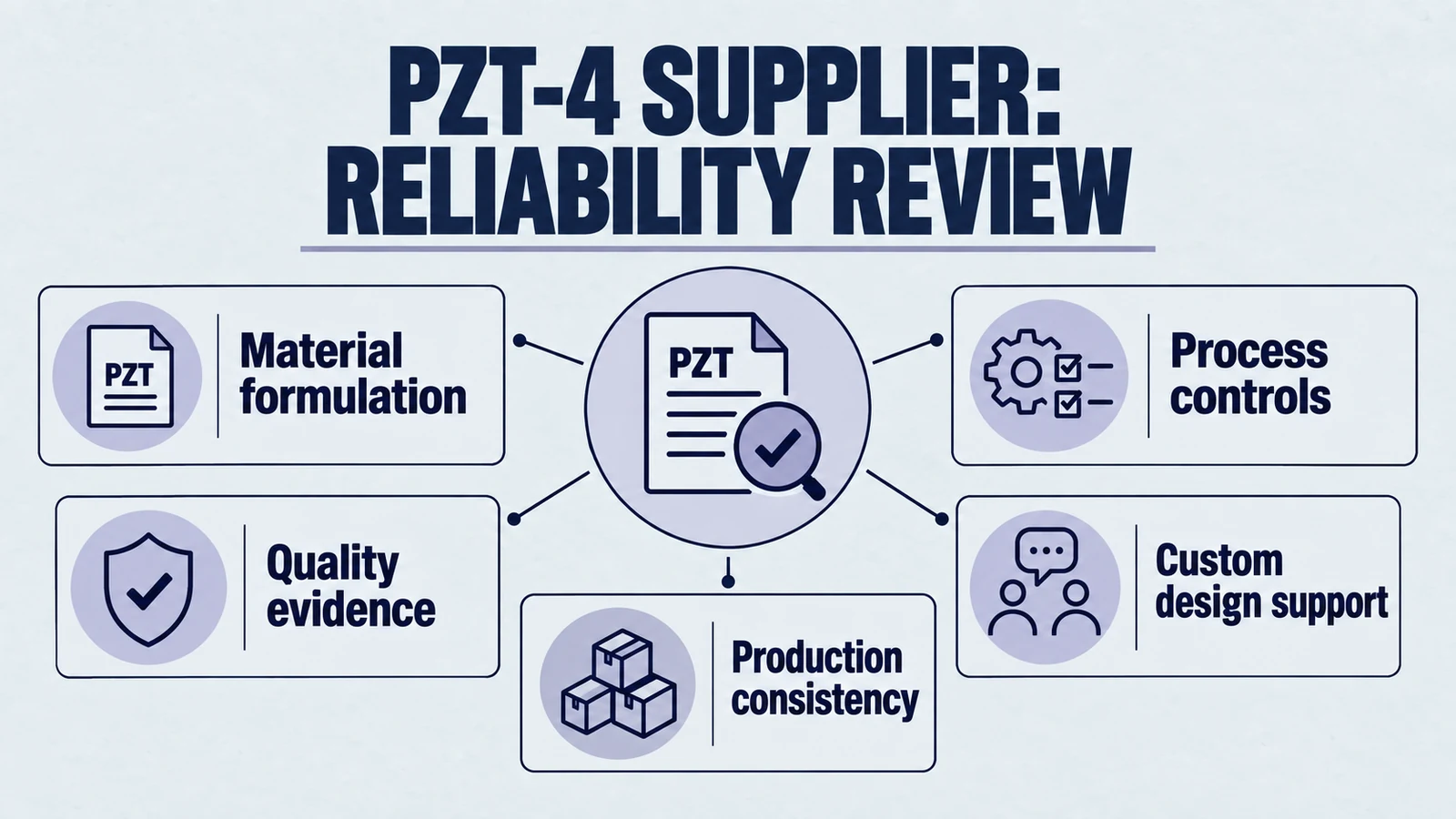

パートII：サプライヤー審査のためのフレームワーク：真の製造パートナーの5つの柱
材料科学とプロセス制御をより深く理解することで、エンジニアは潜在的なサプライヤーを評価するためのより厳格なフレームワークを適用できるようになります。このフレームワークは、取引ベンダーと戦略的製造パートナーの違いを定義する5つの柱の上に構築されています。
柱1：絶対的な品質の文化 – ISO認証を超えて
サプライヤーの審査における一般的な間違いは、認証に過度に依存することです。ISO 9001認証は必要なベースラインですが、それは品質システムが存在することのみを証明するものであり、そのシステムが生成する製品の品質をそれ自体で保証するものではありません。サプライヤーは完全に認定されている可能性がありますが、内部基準が緩い場合、依然として性能変動の大きいコンポーネントを出荷する可能性があります。
品質のパートナー基準は、基本的な認証をはるかに超えています。トップティアのパートナーは、許容可能な故障率の概念を拒否し、統計的なバッチサンプリングから、出荷されるすべてのコンポーネントの重要なパラメータの100％テストに移行します。これには、インピーダンスアナライザなどの高度な特性評価ツールを使用して全周波数応答スペクトルを測定し、動的特性を導き出すことと、圧電電荷係数を直接測定するためのd33メーターを使用することが含まれます。
Yujie Piezoの品質への取り組みは、この完全な検証の原則を通じて実証されています。私たちは、すべての出荷に完全なテストレポートと完全なバッチトレーサビリティデータを提供します。これはオプションの追加機能ではありません。それは私たちの標準的な慣行です。このアプローチは、統合するすべてのコンポーネントについて検証可能で定量化可能な品質データをクライアントに提供し、絶対的な自信を与え、不確実性の源としての受入検査を排除します。
柱2：アプリケーション固有のカスタマイズと設計コラボレーション
多くのサプライヤーは単純な注文受付係として機能し、見積もりを提供する前に顧客からの最終的な図面を待ちます。この受動的なアプローチは、設計、最適化、および統合のリスクの全負担を顧客のエンジニアリングチームに真っ向から負わせます。
真の製造パートナーは、そのチームの積極的な延長として機能します。彼らは、既製のコンポーネントではピーク性能がめったに達成されないことを理解しています。彼らは、単純な形状（ディスク、リング、プレート）を超えて、材料配合、電極パターン、メタライゼーション技術、および音響マッチング層を含む深いカスタマイズ機能を提供します。
Yujie Piezoは、包括的なOEMおよびODMソリューション、ラピッドプロトタイピングサービス、および直接的なエンジニアリングサポートを通じて、この協力的な精神を体現しています。重要なことに、私たちは有限要素解析（FEA）などの高度なシミュレーションサポートを提供しています。FEAを使用することで、当社のエンジニアは、カスタム設計されたPZT-4コンポーネントがクライアントの最終的なトランスデューサアセンブリ内でどのように動作するかをモデル化できます。これにより、ビームプロファイル、出力、熱管理などの要素を最適化し、高価なツーリングが作成され、物理的なプロトタイプが構築される前に、潜在的な統合の問題を特定できます。
柱3：保証された一貫性を備えたスケーラビリティ
おそらく、サプライヤーが示すことができる最も危険な失敗は、プロジェクトが承認されたプロトタイプから大量生産に移行したときの性能のドリフトです。1,000番目の部品が10番目の部品と異なる動作をする場合、それは製品の発売を狂わせ、高額なリコールを引き起こし、収益性を破壊する可能性があります。
成熟したメーカーは、スケーリングのための正式で文書化されたプロセスでこのリスクを軽減します。生産部品承認プロセス（PPAP）のような方法論は不可欠です。これには、大量生産ラインとプロセスの厳格でデータ主導の認定が含まれ、それらが元の承認されたプロトタイプと同じ平均性能と特性の分布を持つ部品を生成することを統計的証拠で証明します。
Yujie Piezoの文書化されたPPAP方法論は、信頼できるパートナーであるという私たちのコミットメントの基礎です。私たちは、プロトタイプ段階で承認した性能が、フルスケールの生産で受け取る正確な性能であることをクライアントに保証します。私たちは、100,000番目の部品が機能的および統計的に10番目の部品と同一であることを保証します。これがリスクのないサプライチェーンの本質です。
柱4：エンドツーエンドの専門知識 – セラミック粉末からトランスデューサアセンブリまで
専門知識がセラミック粉末の製造や基本的な形状のプレスに限定されているサプライヤーは、有意義な設計アドバイスを提供するための重要なアプリケーションコンテキストを欠いている可能性があります。彼らは材料を単独で理解していますが、それを機能的な超音波デバイスに統合する複雑さを完全には把握していない可能性があります。
対照的に、垂直統合されたサプライヤーは、バリューチェーン全体にわたる専門知識を持っています。彼らの知識は、PZT配合の基本的な材料科学から、完全な超音波トランスデューサの複雑な設計、組み立て、およびテストにまで及びます。
PZT材料、圧電コンポーネント、および完全な超音波トランスデューサのサプライヤーとしてのYujie Piezoの構造は、私たちにこの全体的な視点を与えます。当社のエンジニアは、データシートに記載されている材料特性だけでなく、それらの特性が実世界のトランスデューサ性能指標にどのように変換されるかを理解しています。この包括的な専門知識により、はるかに価値のあるコンテキスト認識サポートを提供し、クライアントが製造可能性、信頼性、および性能のために設計を最適化するのを支援できます。
柱5：パートナーシップの考え方 – 積極的なサポートとサプライチェーンの信頼性
最終的に、重要なコンポーネントサプライヤーの選択は、リスク管理の演習です。コンポーネントの総コストは、その単価ではなく、その価格に加えて、それが引き起こす可能性のある技術的な失敗、生産の遅延、またはサプライチェーンの混乱のコストです。取引的な「ベンダー」関係は、事実上、このリスクのすべてを顧客にオフロードします。彼らの責任は、製品が出荷されたときに終了します。
しかし、「パートナー」は、クライアントに代わってこれらのリスクを軽減するために積極的に取り組みます。積極的な技術サポートと設計コラボレーション（柱2）は、技術的および設計上のリスクを軽減します。厳格な100％の品質管理（柱1）と文書化されたスケーリングプロセス（柱3）は、生産リスクを軽減します。最後に、共同予測、安全在庫プログラム、およびリードタイムに関する透明性のあるコミュニケーションは、サプライチェーンのリスクを軽減します。
このリスク軽減フレームワークは、Yujie Piezoのビジネス哲学の基盤です。私たちは注文書の単なるベンダーではありません。私たちはクライアントのチームの統合された部分であり、積極的なエンジニアリングサポートと回復力のある予測可能なサプライチェーンの構築を通じて彼らの成功を確実にすることに取り組んでいます。
パートIII：実践におけるYujieスタンダード：あなたのPZT-4パートナー
Yujie Piezoは5つの柱のそれぞれを実現し、リスクを軽減し、性能を向上させ、クライアントの市場投入までの時間を短縮する包括的なソリューションを提供します。標準的なベンダーアプローチとYujieパートナーシップモデルの違いは、直接比較で最もよく要約されます。
| 評価基準 | 標準的なベンダーアプローチ | Yujieパートナーシップアプローチ |
|---|---|---|
| 材料仕様 | 一般的なPZT-4データシートを提供します。 | 高駆動安定性と耐久性のために設計された独自のP-41配合の性能データを提供します。 |
| 品質とテスト | ISO 9001認証とバッチサンプリングに依存しています。 | 重要なパラメータ（d33、Fr、C）の100％テストを実行し、すべての出荷にバッチトレーサビリティ付きの完全なテストレポートを提供します。 |
| エンジニアリングサポート | 見積もりを提供するために最終図面を待ちます。 | プロトタイピングの前にコンポーネントの性能を最適化し、製造可能性を確保するための共同設計レビューとFEAシミュレーションを提供します。 |
| 生産スケーリング | 要求に応じて「もっと作る」ことを約束し、性能のドリフトのリスクがあります。 | 文書化されたPPAPプロセスを採用して、10番目の部品から100,000番目の部品までの一貫性を保証し、生産ランプのリスクを軽減します。 |
| サプライチェーン | 標準のリードタイムを見積もり、取引的に運営します。 | 供給の継続性を確保し、チームの信頼できる延長として機能するための共同予測、リスク軽減、および安全在庫プログラムを提供します。 |
| 全体的な哲学 | コンポーネントを販売します。 | 完全に設計された、リスクのないソリューションを提供します。 |
結論：性能と信頼性のための戦略的な選択を行う
PZT-4セラミックサプライヤーの選択は、高性能超音波製品の開発における最も重要なエンジニアリングおよびビジネス上の決定の1つです。選択は、コンポーネントのコストだけでなく、最終製品の性能、市場投入までの時間、および品質と信頼性に対するブランドの長期的な評判に影響を与えます。データシートのみに基づく決定は、不完全な情報に基づく決定です。
Yujie Piezoは、単なるサプライヤー以上のものであるように根本的に構成されています。私たちは献身的なエンジニアリングパートナーであり、材料科学、プロセス制御、およびアプリケーションエンジニアリングにおける深い専門知識をクライアントの成功に投資しています。優れた材料、透明性のあるデータ、および協力的なサポートを提供することで、クライアントがより良く、より信頼性の高い製品を構築し、決定的な競争上の優位性を達成するのを支援できると信じています。
あなたの高出力アプリケーションには独自の要求があります。一般的なデータシートでは十分ではありません。今すぐ当社のエンジニアリングチームに連絡して、特定の運用パラメータについて話し合い、当社のP-41材料と協力的なアプローチがどのように決定的な性能と信頼性の利点を提供できるかを学んでください。
当社の詳細なPZT材料仕様をご覧になり、Yujieの違いをご自身で確認してください。
