圧電管: 360° 超音波センシングと作動の究極ガイド

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
8,940 文字
18 分で読めます
圧電管超音波センシング360度ラジアルモードNDTIVUSソナー圧電チューブ全方向センシング

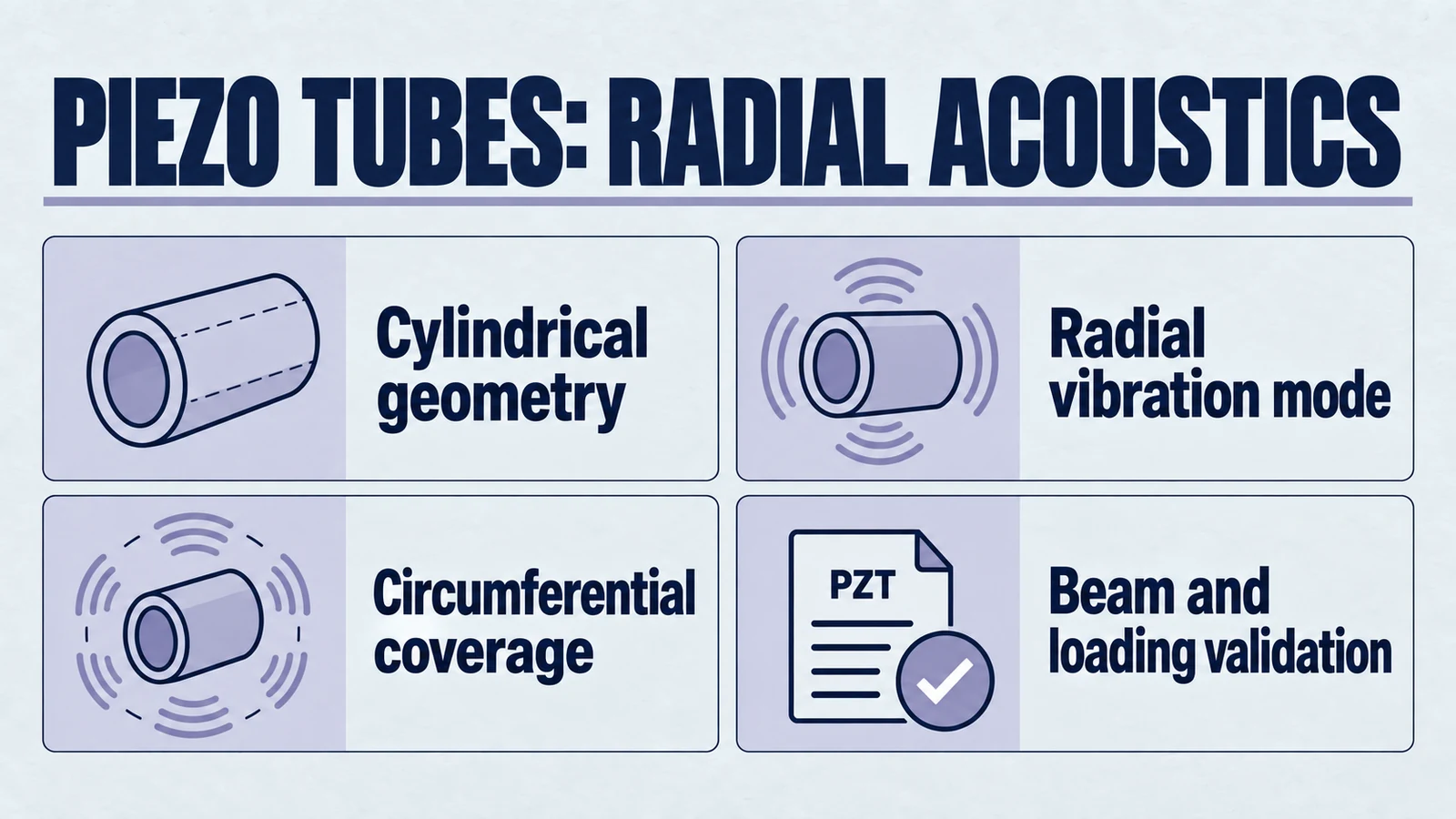

インフォグラフィック: 圧電管: 放射状音響。円筒形状。ラジアル振動モード。周囲をカバーします。ビームと荷重の検証。

円筒形状 · ラジアル振動モード · 円周方向の範囲 · ビームと荷重の検証

はじめに: ビームの向こう側—360°の状況認識の重要な必要性

高度なセンシングと作動の世界では、超音波は基礎技術です。エンジニアは何十年にもわたって、圧電トランスデューサー(電気エネルギーを機械振動に巧みに変換し、また元に戻す装置)の力を利用して、目に見えないものを見たり、極微なものを測定したり、顕微鏡的な精度でタスクを実行してきました。医療画像処理から産業品質管理に至るまで、これらのコンポーネントは最新テクノロジーの原動力です。

従来、超音波技術は、暗闇で集束したビームを照射する懐中電灯のような、指向性の高いツールとして認識されてきました。標準的な平らなディスク型のトランスデューサは、音響エネルギーの柱を放射し、ポイントツーポイント測定や前向きイメージングに最適です。この方向性パラダイムは非常に便利ですが、固有の制限があります。狭く直線的な視点を提供し、周囲の環境の広大な領域を監視しないままにします。目の前にあるものを見ることではなく、周囲にあるものすべてを理解することが課題である場合はどうなるでしょうか?

これは、ますます多くの高度なアプリケーションが直面する重大なエンジニアリング上の問題です。数千マイルにわたる石油とガスのパイプラインの構造的完全性を確保するという計り知れない課題を考えてみましょう。単純な前方監視センサーでは不十分です。必要なのは、腐食や亀裂を検出するためにパイプの内壁を 360 度で完全に検査することです。暗く予測不可能な深海を航行する自律型水中車両 (AUV) を想像してみてください。経路上の障害物を回避するだけでなく、ターゲットを検出したり、あらゆる角度から周囲を同時にマッピングしたりするために、総合的な状況認識が必要です。あるいは、心臓専門医が繊細な動脈にカテーテルを誘導しているところを想像してみてください。 2 次元の X 線影だけでは十分ではありません。プラークを正確に評価してステントを展開するには、血管壁のリアルタイムの断面図が必要です。

このようなシナリオでは、単純な「懐中電灯」の光線では不十分です。必要なのは、外側に均一に放射し、環境全体を一度に照らすエネルギー源である「電球」です。これはまさに、圧電チューブ、つまりシリンダーが提供する機能です。 ピエゾ チューブ は、トランスデューサの形状を根本的に再考することで、完全な 360 度の超音波の発信と受信という新しい次元のセンシングを実現します。

このジオメトリは、線形のスポットチェックを超えて、より広範な円周方向の認識をサポートできます。 圧電管は、非破壊検査、水中音響学、完成したシステムがラジアルモード動作を中心に設計および検証される高度な診断装置アーキテクチャにおいて有用なコンポーネントです。このガイドでは、円筒形 PZT 形状の物理学、工学的利点、およびアプリケーションの制約について説明します。

全方向性超音波の物理学: ラジアルモード振動の詳細

圧電管のユニークな力を理解するには、まずその動作を支配する基本原理である逆圧電効果を理解する必要があります。この現象の核心は、特定のセラミック材料が電界にさらされたときにどのように物理的に変形し、予測可能な方法で膨張または収縮するかを説明するものです。交流 (AC) 電圧が印加されると、材料は同じ周波数で強制的に振動し、周囲の媒体に一連の圧力波が発生します。これらの圧力波は私たちが音として知っているもので、その周波数が人間の可聴範囲(通常は 20 kHz 以上)を超える場合、超音波として分類されます。

すべての圧電トランスデューサーはこの効果を利用しますが、トランスデューサーの形状が振動方法、ひいては生成される音場の形状を決定する主な要素となります。ここで、従来のフラット ディスクと圧電チューブとの重要な違いが現れます。コンポーネントの形状は、単純なパッケージングの問題ではありません。それは波の伝播の基本的な物理学を決定します。

一般的な平らな円盤状トランスデューサーは、主に厚みモードで振動します。平らな両面の間に電圧を加えると、円盤が厚み方向に伸縮します。これは空気や液体を前方へ押すピストンに似た動きで、指向性のある超音波ビームを形成します。標準的な医療用超音波プローブや距離センサーなど、特定の方向に音波を送受信する用途に適しています。

圧電管は、ラジアル モード振動というまったく異なる原理で動作します。 ピエゾ チューブ は、通常、内側と外側の曲面に電極が取り付けられた中空円筒です。チューブの壁に交流電圧が印加されると、電界によりセラミック材料がその半径に沿って膨張および収縮します。これにより、チューブの直径全体がリズミカルに増減する「呼吸」動作が生じます。

この半径方向の膨張と収縮により、圧力波が半径方向の面の周囲に外側に押し出されます。形状、電極、取り付けが正しく設計されている場合、管は焦点を合わせた前方ビームの代わりに、ほぼ全方向性の円筒形の場を生成できます。この振動モードにより、単一の固定された 圧電チューブ が周囲の広い領域を調べることができます。

この振動の物理学は複雑になる場合があります。実際には、有限長の円柱の運動は「結合振動」です。これは、一次半径方向モードが、縦 (縦方向) モードやねじれモードなどの他の振動モードと相互作用することを意味します。チューブのアスペクト比、つまり直径および壁厚に対する長さは、共振周波数と必要な半径方向振動の効率を決定する上で重要な役割を果たします。したがって、特定の用途向けに ピエゾ チューブ を設計することは、高度なエンジニアリング作業となります。形状を最適化するには、材料特性と振動力学を深く理解し、主な振動モードが半径方向であることを確認し、目的の 360 度の場に投影されるエネルギーを最大化する必要があります。

この物理的な区別は、設計エンジニアにとって重要です。ディスクトランスデューサは機械的に走査したりアレイ状に配置したりすることができますが、ターゲットフィールドが円周方向である場合には、円筒形要素の方がより直接的な形状となることがよくあります。 360 度の認識が目標であるアプリケーションの場合、圧電チューブは専用オプションですが、それでも完全な音響および機械的検証が必要です。

エンジニアリング上の利点: 円筒形トランスデューサが役立つところ

基礎となる物理学から実際の実装に移行すると、ピエゾ チューブの独特の半径方向の振動が一連の強力なエンジニアリング上の利点に変換されます。高度なセンサー システムの設計者にとって、従来のフラット ディスクではなく円筒形トランスデューサーを選択することは、設計を大幅に簡素化し、パフォーマンスを向上させ、新しい機能を解放できる戦略的な決定です。

最も重要な利点は、単一の固定コンポーネントで広い周囲をカバーできることです。平坦なディスクを 360 度スキャンするには、回転または複数の要素が必要な場合があります。 圧電チューブは、シリンダーの周囲に放射状の場を生成することで機械的な複雑さを軽減でき、音響経路がサポートする場合に設計者がよりコンパクトなセンシング アセンブリを構築するのに役立ちます。

第 2 に、円筒形状は大きな放射表面積を提供します。これは、高い音響出力と効率を必要とするアプリケーションにとって重要です。ソナーのような分野では、長距離にわたって強力でクリアな信号を送信する能力が最も重要です。チューブの広い表面により、各振動でより多くの媒体 (水など) が移動し、指定された表面速度と負荷での放射パワーに影響を与える可能性があります。面積を増やすだけでは、優れた有効産出効率は確立されません。これは、より多くの入力電気エネルギーが有用な音響エネルギーに変換されることを意味します。これは、自動運転車やリモート センサーなどのバッテリー駆動のデバイスにとって重要な要素です。

さらに、円筒形の固有の構造的完全性と単純さにより、 圧電チューブ 非常に堅牢で統合が簡単です。シンプルで強力なフォームファクターは、ダウンホールの石油やガスの検査ツールで見られる高圧や高温などの過酷な環境に最適です。この形状は、医療用カテーテルや水中ハイドロフォンのハウジングなどの他の円筒アセンブリへのシームレスな統合にも適しており、製造が簡素化され、最終製品の信頼性が向上します。

最後に、他の 圧電セラミック コンポーネントと同様に、チューブは設計とカスタマイズにおいて多大な多様性を提供します。これらは、センサー用途での高感度向けに設計された「ソフト」セラミックから、送信機での高出力処理向けに設計された「ハード」セラミックまで、幅広い チタン酸ジルコン酸鉛 (PZT) 素材から製造できます。さらに、直径、壁の厚さ、長さなどの寸法を正確に調整して、特定の共振周波数、電力レベル、空間的制約を実現できます。これにより、エンジニアは、高周波、高解像度の医療機器であっても、低周波、長距離ソナー システムであっても、アプリケーション固有の要求に合わせて最適化された、完全にカスタマイズされたトランスデューサを開発できるようになります。

機能 圧電チューブ/シリンダー 平らな圧電ディスク
一次発光パターン 360° ラジアル (全方向性) 指向性 (前方ビーム)
ドミナント振動モード ラジアルモード (「呼吸」) 厚みモード (「ピストン」)
一般的なカバーエリア 全周 集束スポット/コーン
理想的な用途 パイプライン検査、ソナー、水中聴音器、IVUS カテーテル、流量計 医用画像処理、NDT探傷、距離センサー、アクチュエーター
管内検査への適合性 優秀: 中心軸からパイプ壁を同時に完全にカバーします。 悪い: 全周をスキャンするには複雑な機械的回転が必要ですが、これは多くの場合非現実的です。

この比較分析により、明確な結論が得られます。フラット ディスクは指向性タスクに優れていますが、完全なリアルタイムの 360 度の超音波認識を必要とするアプリケーションには、圧電チューブの方が優れた形状であることがよくあります。

詳細なアプリケーション: さまざまな業界で活躍する圧電管

圧電管の理論上の利点は、最も要求の厳しい技術分野のいくつかにおける実際のアプリケーションで強力に実証されています。 360 度の超音波場を生成する基本的な機能はプラットフォーム テクノロジーです。つまり、同じ基本原理が、完全な円周データの必要性という同じ本質的な問題を解決するために、非常に異なるスケールや環境に適用されることを意味します。何キロにもわたる産業パイプラインの検査から人間の動脈の繊細な内部の画像化まで、ピエゾ チューブは重要な実現コンポーネントです。

非破壊検査 (NDT): パイプラインとボーリング孔の 360° 欠陥検出を達成

石油・ガス、発電、製造業界では、パイプライン、ボーリング孔、その他の円筒状コンポーネントの完全性は安全性と経済的に極めて重要な問題です。非破壊検査 (NDT) は、損傷を引き起こすことなく、腐食、亀裂、介在物、壁厚の変化などの欠陥がないかこれらの構造を検査する手法です。課題は、長いパイプの内面全体を検査することにあり、従来の方法では時間がかかり、不完全な作業です。

ここで、「ピッグ」と呼ばれることが多い超音波検査ツールが活躍します。これらの高度なデバイスはパイプラインの内部を移動し、センサーを使用してパイプラインの状態の詳細なマップを作成します。これらのツールの中で最も先進的なものは 超音波技術に依存しており、圧電チューブが設計の中心となっています。ピグには、円周 360 度を完全にカバーするように配置された超音波トランスデューサーの 1 つ以上のリングが装備されています。

ブタが動くと、ピエゾ チューブが半径方向に短い超音波パルスを放射します。これらの音波は結合媒体 (通常はパイプライン内の液体製品) を通って伝わり、パイプの内壁に当たります。波の一部は「入口エコー」として反射されてトランスデューサーに戻ります。残りの波はパイプ壁に入り、パイプ壁を通過し、外壁で反射され、「後壁エコー」として戻ります。

システムの電子機器は、これら 2 つのエコーの「飛行時間」を正確に測定します。結合媒体とパイプ材料の音速を知ることで、デバイスは 2 つの重要な計算をリアルタイムで実行できます。

  • 内壁までの距離: エントリエコーが戻るまでの時間により、パイプの内径を正確に測定できるため、へこみ、座屈、その他の幾何学的変形を検出できます。
  • 壁の厚さ: 入口エコーと後壁エコーの間の時間遅延により、パイプ壁の厚さを直接、高精度に測定できます。これにより、腐食や浸食による金属損失の正確なマッピングが可能になります。

圧電チューブは完全な 360 度のフィールドを提供するため、幅広い方位角をカバーできますが、角度分解検査には円周方向のチャネル、スキャン、ビームフォーミング、または別の角度エンコーディングが必要です。 1 つの全方向チャネルでは完全なマップが確立されず、死角が存在しません。圧電セラミックの高感度により、微細な欠陥も検出できます。この超音波法は、他の多くの検査技術では見えない、積層などの中間壁の特徴を確実に識別できる数少ない技術の 1 つです。

水中音響: 現代のソナーとハイドロフォンの中心

水の不透明な性質により、音は水中での感知、ナビゲーション、通信に最も効果的な媒体となります。軍事防衛から海洋生物学、商業漁業に至るまで、音で「見る」能力は不可欠です。 圧電管は、アクティブ ソナー システムとパッシブ ハイドロフォンという 2 つの主要なタイプの水中音響装置の中核となるテクノロジーです。

アクティブ ソナー プロジェクター: アクティブ ソナー システムは、音のパルス (「ピン」) を送信し、水中の物体から反射するエコーを聞くことによって機能します。自律型水中探査機 (AUV) の障害物回避や一般監視など、全方位の認識が必要なアプリケーションには、圧電チューブ が理想的な音源です。強力で均一な 360 度の音波を放射する能力により、1 回の ping で周囲の環境全体を調査することができます。 1 チャネルの広方位角 ping だけでは、ターゲットの方向を解決したり、完全な画像を形成したりすることはありません。完全なアレイ/スキャンおよび処理アーキテクチャを使用します。ここでは、円筒形トランスデューサーの高い電力容量と電気音響効率が特に重要であり、車両のバッテリーの電力消耗を最小限に抑えながら長距離検出を可能にします。

パッシブハイドロフォン: ハイドロフォンは本質的には水中マイクであり、音を作り出すのではなく聞くように設計されています。これらは、海洋生物の聴取から遠く離れた音響特徴の検出まで、幅広い用途に使用されています。これらのアプリケーションの多くでは、全方向受信が重要です。センサーは、制御された感度でさまざまな方向からの音を検出する必要があります。小さい、シングル 圧電管 はコンパクトな全方向受信機として機能します。任意の方向から入ってくる圧力波がシリンダーを圧縮すると、圧電効果によって対応する電圧が生成されます。

医療技術: IVUS による血管内イメージング

おそらく、360 度の超音波センシングの最も注目すべき応用例は、顕微鏡スケールで、つまり人間の心臓血管系の内部で発生します。何十年もの間、冠動脈を視覚化するための標準は血管造影法であり、これは血管の 2 次元シルエット、つまり「ルミノグラム」を提供する X 線技術です。血管造影は有用ではありますが、血管壁自体を見ることができないため、アテローム性動脈硬化 (プラークの蓄積) の程度を過小評価することがよくあります。

血管内超音波 (IVUS) 技術は、この限界を克服するために開発されました。 IVUS システムは、先端に小型の超音波トランスデューサーを備えた、動脈を通って案内できるほど細い小さなカテーテルを使用します。このトランスデューサは、動脈の内側から外側へのリアルタイムの 360 度の断面画像を提供し、開いた内腔だけでなく、動脈壁に蓄積したプラークの厚さと特徴も明らかにします。

IVUS カテーテルの中心となる実現技術はカスタム設計です 圧電トランスデューサ 360 度のイメージング用に設計されました。主な設計は 2 つあります。

  • 機械的IVUS: このシステムは、カテーテル内の柔軟なドライブシャフトによって高速で機械的に回転される単一の小さな圧電素子 (例: 1800 RPM) を使用します。回転すると、360 度の円弧で超音波ビームを急速に掃引し、完全な断面画像を構築します。
  • ソリッドステートIVUS: この設計では、カテーテル先端の周囲に固定された数十個の小型圧電素子 (例: 64) の円周方向のアレイが使用されます。これらの要素は高度な電子機器によって順次作動し、可動部品のない複合 360 度画像を作成します。

どちらの場合も、完全な円周ビューを実現するという機能原理は同じです。必要な画像解像度に必要な高周波超音波 (通常 20 ~ 40 MHz) は、これらの精密に製造された 圧電コンポーネント によって生成されます。

ソリューションのエンジニアリング: 最適なパフォーマンスを実現する適切なピエゾ チューブの選択

圧電管の能力と多用途性を理解することが最初のステップです。エンジニアや製品設計者にとって次のより重要なステップは、その理解を機能的で信頼性が高く、高性能な製品に変換することです。 ピエゾ チューブの選択と仕様は、万能のプロセスではありません。これは微妙なエンジニアリング上の決定であり、アプリケーション固有の要求を慎重に考慮する必要があります。知識と経験のあるメーカーと提携することが、これらの選択肢を選択し、最適な設計を達成するための鍵となります。

ソリューションを設計する際には、いくつかの重要な要素を考慮する必要があります。

1。圧電材料の選択

セラミック素材自体がトランスデューサーの心臓部です。 PZT 材料 は一般に「ハード」または「ソフト」に分類され、それぞれに異なる特性があります。

  • 硬質 PZT: これらの材料は、適格なフィールド / 応力 / 温度制限内で高い電気駆動および機械的ストレスに耐える能力を特徴としています。硬質 PZT は脱分極の影響を受けません。機械損失が低いため、強力な音場の生成が主な目的であるソナープロジェクターや超音波洗浄などの高出力送信アプリケーションに最適です。
  • ソフト PZT: これらの材料は、より高い感度、より高い誘電率、およびより高い圧電結合係数を提供します。充電応答、電圧感度、電力効率は異なる尺度です。関連する d/g/k 係数、モード、および読み取り値を選択します。より高い誘電率や結合だけでは、デバイス全体の効率は確立されません。これらは、水中聴音器や NDT プローブの受信素子など、可能な限り微弱な信号を検出することが重要なセンサー アプリケーションに最適です。

2。幾何学的考慮事項と周波数

チューブの物理的寸法 (外径、内径 (肉厚)、および長さ) は任意ではありません。これらはトランスデューサーの共振周波数を決定するために正確に計算されます。

周波数と解像度/範囲: すべての超音波アプリケーションには基本的なトレードオフがあります。周波数が高くなると波長が短くなり、測定分解能が向上し、より小さな欠陥や特徴を検出できるようになります。これが、医療用 IVUS システムが非常に高い周波数で動作する理由です。ただし、高周波音は媒体内でより早く減衰するため、有効範囲が制限されます。低い周波数はより遠くまで到達するため、深海ソナーなどの長距離用途に適していますが、解像度は低くなります。

寸法の最適化: ラジアルモードの共振周波数は主にチューブの直径と壁の厚さの関数です。経験豊富なメーカーは、ターゲットの周波数と性能要件に合わせて、半径方向の振動を最適化し、トランスデューサーの出力と感度を最大化するために必要な正確な寸法を設計します。

3。品質とカスタマイズの重要性

高度なシステムのパフォーマンスは、その最も弱いコンポーネントと同じくらい優れています。 圧電トランスデューサの場合、安定した信頼性の高い性能を達成するには、非常に高品質の材料と精密な製造が必要です。最終コンポーネントが予測された周波数と効率で動作することを保証するには、寸法の厳しい公差、均一な材料特性、完璧な電極の適用が不可欠です。

ほとんどの高度なアプリケーションには独自の制約があるため、既製のコンポーネントが最適なソリューションであることはめったにありません。材料、サイズ、形状、および電極構成において完全にカスタマイズされた圧電チューブを作成する能力こそが、適切なソリューションと例外的なソリューションを分けるものです。このレベルのカスタマイズにより、アセンブリへのシームレスな統合が可能になり、トランスデューサがシステムの電子機器や動作環境に完全に適合することが確認されます。

専門家との提携: 次のレベルのイノベーションを解き放つ

圧電チューブの設計と統合のプロセスは、多くの場合共同作業で行われます。最終製品の成功は、それが医療機器プログラムであれ、産業インフラの重要な部分であれ、システム設計者とコンポーネントメーカーとの緊密なパートナーシップにかかっています。

360 度の認識を必要とする複雑なセンシングや作動の課題に直面している場合は、当社の専門家チームがいつでも支援いたします。当社は、エンジニアと提携して独自のアプリケーション要件を理解し、強力なパフォーマンスと信頼性を実現するカスタム 圧電ソリューションを開発することに特化しています。

お問い合わせいただき、プロジェクトについてご相談ください。また、圧電管の力がどのようにアプリケーションの次のレベルの革新を可能にするかを発見してください。
