PZT-8エンジニアガイド：パワーアプリケーション向け高性能ハードセラミックメーカーの選択
はじめに：高出力超音波の目に見えないエンジン
高出力の産業および医療技術の世界では、性能は極限状態で測定されます。熱可塑性プラスチックを接合するために強力な局所熱を発生させる超音波溶接機や、海底をマッピングするために強力な音響パルスを放出する海軍のソナープロジェクターなどのデバイス内部では、コンポーネントは計り知れない電気的および機械的ストレスにさらされています。これらのアプリケーションには、独自のクラスの材料が必要です。それは、継続的な高出力動作に耐えるだけでなく、ひるむことなく繁栄できる材料です。これは、最も要求の厳しいタスクのために設計された特殊な圧電セラミックであるPZT-8の領域です。
PZT-8は、海軍タイプIIIという軍事指定でも知られており、高出力共振デバイスに最適な材料です。その基本的な目的は、高電圧の電気エネルギーを強力な高周波の機械的振動に効率的かつ確実に変換することであり、同時に熱として失われるエネルギーを最小限に抑えることです。ただし、データシートに記載されている優れた特性は、出発点にすぎません。PZT-8コンポーネントの真の性能は、そのメーカーの専門知識と密接に関連しています。
このガイドは、エンジニア、トランスデューサ設計者、および技術調達マネージャーに決定的な概要を提供します。PZT-8のコア特性を掘り下げ、一般的な代替品であるPZT-4との詳細な比較を提供し、その重要なアプリケーションを探ります。最も重要なことは、PZT-8ハードセラミックメーカーの選択が、システムの信頼性、効率、および寿命に直接影響を与える重要な設計上の決定である理由を明らかにすることです。
高出力アプリケーションにおける中心的な課題は、単純な電力処理を超えています。それは熱不安定性との戦いです。電気駆動と機械的振動のすべてのサイクルは、固有の材料損失により廃熱を発生させます。この自己発熱が材料レベルで細心の注意を払って管理されていない場合、性能の低下、周波数ドリフト、そして最終的には熱脱分極による壊滅的な故障につながる可能性があります。PZT-8は単なる強力な材料ではありません。それはこの基本的な熱問題に対する設計されたソリューションであり、一流のメーカーが理解し、すべてのコンポーネントに組み込んでいる区別です。
PZT-8とは何か？「ハード」圧電セラミックの解体
PZT-8の独自の機能を理解するには、まずそれを定義する材料科学を理解する必要があります。その核心において、PZTはチタン酸ジルコン酸鉛の頭字語であり、化学式PbO₃を持つ合成多結晶セラミックです。この材料はペロブスカイト結晶構造を持っており、「ポーリング」と呼ばれる重要な製造ステップの後、圧電効果を示します。
ポーリング中、高温でセラミックに強力なDC電界が印加され、結晶ドメイン内のランダムに配向した電気双極子が整列します。このプロセスにより、永久的な正味の分極が付与され、材料が機械的エネルギーを電気エネルギーに変換（正圧電効果）し、その逆（逆圧電効果）を行うことが可能になります。
ただし、すべてのPZTセラミックスが同じように作られているわけではありません。それらは大きく分けて「ソフト」と「ハード」の2つのカテゴリに分類されます。この区別は、それらのアプリケーションに重大な影響を及ぼします。
「ハード」対「ソフト」の区別
「ハード」と「ソフト」という用語は、材料の物理的な硬さを指すのではなく、その強誘電特性、具体的にはドメイン壁の移動度を指します。この挙動は、ベースPZT化合物の固有の特性ではなく、特定の化学ドーパントの添加によって細心の注意を払って設計されています。
- ハードPZT（例：PZT-8、PZT-4）： これらの材料は、「アクセプター」ドーパントで配合されています。原子レベルでは、これらのドーパントは結晶格子内に酸素空孔などの欠陥を作成します。これらの欠陥は、ドメイン壁の動きを制限するピン止めサイトとして機能します。この微視的なピン止めは、ハードセラミックスの決定的な巨視的特性をもたらします。高い抗電界（脱分極しにくい）、低いヒステリシス、優れた直線性、および高電界や大きな機械的ストレスによる劣化に対する強い耐性です。
- ソフトPZT（例：PZT-5A、PZT-5H）： これらの材料は、「ドナー」ドーパントで配合されており、ドメイン壁の動きを容易にします。これにより、より高い圧電定数（より高い感度）、より大きな電気機械結合係数、およびより高い誘電率が得られます。ただし、この移動度の増加にはコストがかかります。ソフトPZTセラミックスは、内部損失が高く、機械的品質係数が低く、高駆動条件下での脱分極の影響を受けやすくなります。
この意図的な化学工学こそが、メーカーの専門知識が最も重要になる場所です。プロセスは単に粉末を混合して焼成するだけの問題ではありません。それは、目標の性能プロファイルを達成するために原子レベルの構造を正確に制御することです。優れたメーカーは、本質的に材料工学の専門家であり、意図されたアプリケーションに最適な特性のバランスを備えたセラミックを一貫して製造することができます。
PZT-8は、「ハード」PZTスペクトルの極端な端に位置しています。これは、他の材料がすぐに故障するような高出力の共振モードアプリケーションにおいて、最大の安定性、耐久性、および効率を実現するように特別に設計されています。
PZT-8のコア特性：技術的な詳細
高ストレス環境におけるPZT-8の優れた性能は、単一の属性によるものではなく、主要な特性の独自の組み合わせによるものです。設計エンジニアにとって、これらの特性とその相互作用を理解することは、トランスデューサの性能を最適化し、システムの信頼性を確保するために重要です。
非常に高い機械的品質係数（Qm）
機械的品質係数、またはQmは、間違いなく高出力共振アプリケーションにとって最も重要なパラメータです。これは、材料の内部機械的損失の逆数を表す無次元値です。簡単に言えば、機械的振動中に熱として放散されるエネルギーがいかに少ないかを測定します。PZT-8は、通常1000を超える非常に高いQmによって区別されます。
これの工学的重要性は3つあります。
- 自己発熱の最小化： Qmが高いということは、廃熱に変換される機械的エネルギーが少ないことを意味します。これは、熱暴走を防ぎ、安定した性能を維持するため、高出力で連続的に動作するデバイスにとって重要です。
- 鋭い共振： 高Qm材料は、非常に鋭く効率的な共振ピークを示します。これにより、トランスデューサを最も効率的な動作周波数で正確に駆動でき、電気入力の有用な音響出力への変換を最大化できます。
- 高効率： 内部摩擦を最小限に抑えることで、高いQmは、プラスチックの溶接、部品の洗浄、またはソナーパルスの生成など、ワークロードに最大量のエネルギーが確実に供給されるようにします。
非常に低い誘電損失（tan δ）
Qmは機械的損失に関連していますが、誘電損失正接であるtan δは、材料が交流電界にさらされたときに熱として放散されるエネルギーを定量化します。PZT-8は、通常0.3％（0.003）未満という非常に低い誘電損失を示します。この特性は、パワーアプリケーションに特徴的な高駆動電圧を処理するために不可欠です。
低いtan δは、セラミック自体が電気的損失によって過熱しないことを保証します。これは、高いQmによって示される低い機械的損失を補完します。これら2つの特性が相まって、PZT-8は高い電気的および機械的駆動下で非常に安定しています。
負荷時の高い安定性
高出力トランスデューサは、多くの場合、大きな静的機械的プレストレス（予圧）下で、熱的に厳しい産業環境で動作します。PZT-8は、これらの条件下でその特性を維持するように設計されています。
- 高いキュリー温度（Tc）： キュリー温度は、材料が圧電特性を永久に失う点です。PZT-8のTcは約320°Cと高いです。これにより、大幅な自己発熱が発生した場合でも安定した動作を保証する、十分な安全マージンが提供されます。
- 高い抗電界： 「ハード」セラミックとして、PZT-8は高い抗電界を持っています。これは、その分極を逆転させるために非常に強力な反対電界が必要であることを意味します。この特性により、パワートランスデューサに見られる強力な電界や高い機械的ストレスにさらされた場合でも、脱分極に対して非常に耐性があります。
優れた耐久性と低い経年劣化率
PZT-8に「ハード」な特性を与えるピン止めされたドメイン壁構造は、その並外れた長期安定性にも貢献しています。この材料は非常に低い経年劣化率を示します。つまり、共振周波数や結合係数などの主要な特性は、何千時間もの動作にわたって一貫したままです。これにより、デバイスの寿命全体にわたって予測可能で信頼性の高い性能が保証されます。
| 特性 | 記号 | 標準値 | 単位 |
|---|---|---|---|
| 機械的品質係数 | Qm | > 1000 | - |
| 誘電損失係数 | tan δ | ≤ 0.003 | - |
| 圧電電荷定数 | d33 | 240 | pC/N |
| 電気機械結合係数（平面） | kp | 0.52 | - |
| 電気機械結合係数（厚み） | kt | 0.40 | - |
| 比誘電率 (@ 1 kHz) | εr / ε0 | 1100-1200 | - |
| キュリー温度 | Tc | 310-325 | °C |
| 密度 | ρ | 7.6 | g/cm³ |
表1：PZT-8（海軍タイプIII）セラミックの典型的な性能特性。代表的な値のために複数のソースから編集されたデータ。
PZT-8対PZT-4：エンジニアのための直接比較
ハード圧電セラミックスの領域では、PZT-8の最も一般的な代替品はPZT-4（海軍タイプI）です。これら2つの材料の選択は、トランスデューサ設計者にとって頻繁かつ重要な決定であり、最大電力処理とより高い電気機械変換効率の間の古典的なエンジニアリングのトレードオフを表しています。
PZT-8が優れている点：最大電力と安定性
PZT-8は、主な要件が最大電力処理、最小限の発熱、および極端な条件下での揺るぎない安定性であるアプリケーションにおいて、誰もが認めるチャンピオンです。PZT-4に対する主な利点は次のとおりです。
- より高い機械的品質係数（Qm）： PZT-8のQmはPZT-4の約2倍であり、内部機械的損失が大幅に低いことを意味します。
- より低い誘電損失： 一般に、高電気駆動下でより低い誘電損失を示し、自己発熱をさらに低減します。
- 優れた安定性： PZT-8はPZT-4よりも「硬い」と考えられており、より高い機械的予圧および駆動レベルでより良い安定性を示します。
これらの理由から、PZT-8は、効率と耐久性が最も重要である超音波溶接、HIFU、および強力なソナープロジェクターなどで使用される専用の高出力共振ドライバーのデフォルトの選択肢です。
PZT-4が有利な点：より高い出力と感度
PZT-4の主な利点は、より高い圧電電荷係数（d33）にあります。これは、特定の印加電界に対して、PZT-4がより大きな機械的変位を生成することを意味します。逆に、特定の印加機械的ストレスに対して、より大きな電荷を生成します。この高い感度により、PZT-4は、特定のタイプのソナートランシーバーやNDTトランスデューサなど、送信機能と受信機能の両方を必要とするアプリケーションの優れた候補になります。
システムレベルのパフォーマンスの微妙な現実
材料データシートは明確な区別を提供しますが、実際の組み立てられたトランスデューサでの性能はより複雑になる可能性があります。研究によると、ボルト締めランジュバン型トランスデューサでは、セラミック、電極、および金属エンドマスの間の接合部での機械的損失が、システム内のエネルギー損失の主な原因になる可能性があります。このような場合、PZT-8材料自体の固有のQmの利点は、これらのシステムレベルの損失によって部分的または完全に隠される可能性があります。
| 機能 | PZT-8（海軍タイプIII） | PZT-4（海軍タイプI） |
|---|---|---|
| 主な指定 | 高出力共振ドライバー | 高出力送受信 |
| 機械的品質係数（Qm） | 非常に高い（~1000-1200） | 高い（~500-600） |
| 誘電損失（tan δ） | 非常に低い | 低い |
| 圧電定数（d33） | 中低（~240 pC/N） | 中高（~300 pC/N） |
| 電力処理能力 | 非常に高い | 高い |
| ストレス下の安定性 | 素晴らしい | 非常に良い |
| 理想的な使用例 | 超音波溶接、HIFU、高出力ソナープロジェクター、最小限の熱が重要な連続波アプリケーション。 | 高出力送信と高感度受信の両方を必要とするトランスデューサ。パルスパワーアプリケーション。 |
| 主なトレードオフ | 最大電力処理、効率、および安定性のために、ある程度の感度（d33）を犠牲にします。 | より高い感度と出力のために、ある程度の究極の電力処理と効率（Qm）を犠牲にします。 |
表2：比較分析：高出力アプリケーション向けのPZT-8対PZT-4。
パフォーマンスのロック解除：PZT-8セラミックスの主な用途
PZT-8の独自の特性により、幅広い業界で最も強力で正確な超音波技術の背後にある実現材料となっています。これらの多様なアプリケーションをつなぐ共通の糸は、デバイスが特定の固定共振周波数で確実かつ効率的に動作する必要があることです。PZT-8はブロードバンド材料ではありません。それは共振のスペシャリストであり、その高いQmと並外れた安定性が、これらの技術の機能を可能にするものです。
産業用超音波処理
- 超音波溶接、切断、およびステーキング： これらのプロセスでは、材料を溶融または接合するために、強力で局所的な音響エネルギーを供給する必要があります。PZT-8素子は、この電力を生成するトランスデューサのコアを形成します。高いQmと低い損失により、過熱することなく一貫した電力を供給しながら継続的に動作できます。これは、高スループットの製造環境に不可欠です。
- 超音波洗浄と微粒化： 高出力超音波洗浄機は、PZT-8トランスデューサを使用して液体バス内に強力なキャビテーションを生成し、繊細な部品から汚染物質を洗い流します。同様に、超音波アトマイザーは、高周波振動を使用して、医療用吸入器や産業用コーティングプロセスなどのアプリケーション向けに液体を噴霧します。
ソナーと水中音響
- 高出力ソナープロジェクター： 軍事、商業、および研究アプリケーションでは、ソナーシステムは強力な音響「ピン」に依存して、水中の検出、マッピング、および通信を行います。PZT-8は、これらの音波を生成するプロジェクタートランスデューサで使用されます。水中を何キロメートルも移動できる高強度の音響信号を生成するために必要な、計り知れない駆動電圧と機械的力に耐えることができます。
医療技術
- 高密度焦点式超音波（HIFU）： HIFUは、集束超音波を使用して腫瘍を切除したり、他の病状を治療したりする革新的な非侵襲的治療技術です。HIFUシステムのトランスデューサは、非常に高い音響パワーを正確に生成できるため、PZT-8（または同様の高出力材料）で作られています。材料の熱安定性は、治療エネルギーを体内の深部に安全かつ正確に供給するために重要です。
非破壊検査（NDT）
- 高出力NDTトランスデューサ： 多くのNDTアプリケーションは送受信機能にPZT-4を使用していますが、特定の特殊なテストでは、厚い材料や減衰の大きい材料を透過するためにより高い電力が必要です。これらの場合、PZT-8の信頼性と電力処理により、強力で一貫した超音波がテストピースを介して送信され、亀裂やボイドなどの内部欠陥の正確な検出が可能になります。
製造上の利点：PZT-8メーカーが重要な理由
データシートは理想を表しています。それは、制御された実験室条件下での材料の可能性を説明しています。しかし、何千ものコンポーネントで、バッチごとに一貫してその可能性を実現することが、メーカーの真のテストです。現実は、顧客はコモディティ材料を購入しているのではないということです。彼らは、その性能と信頼性がシステム全体の成功を左右する重要なコンポーネントを購入しています。これが、PZT-8ハードセラミックメーカーの選択が設計プロセスにおける最も重要な決定の1つである理由です。
データシートを超えて—一貫性の課題
「PZT-8」という指定は材料の種類を指しますが、正確な配合、ドーピング、および製造プロセスは多くの場合独自のものであり、サプライヤーによって大きく異なる場合があります。これは、パフォーマンスのばらつきにつながる可能性があります。「サンプル間のばらつき」の課題は、材料科学におけるよく知られた問題であり、製品設計者にとっては、主要な生産上の頭痛の種になる可能性があります。
共振周波数、静電容量、Qmなどの主要なパラメータにおけるバッチ間の一貫性は、トップティアのメーカーの特徴であり、信頼性が高く交換可能なトランスデューサを構築するために不可欠です。

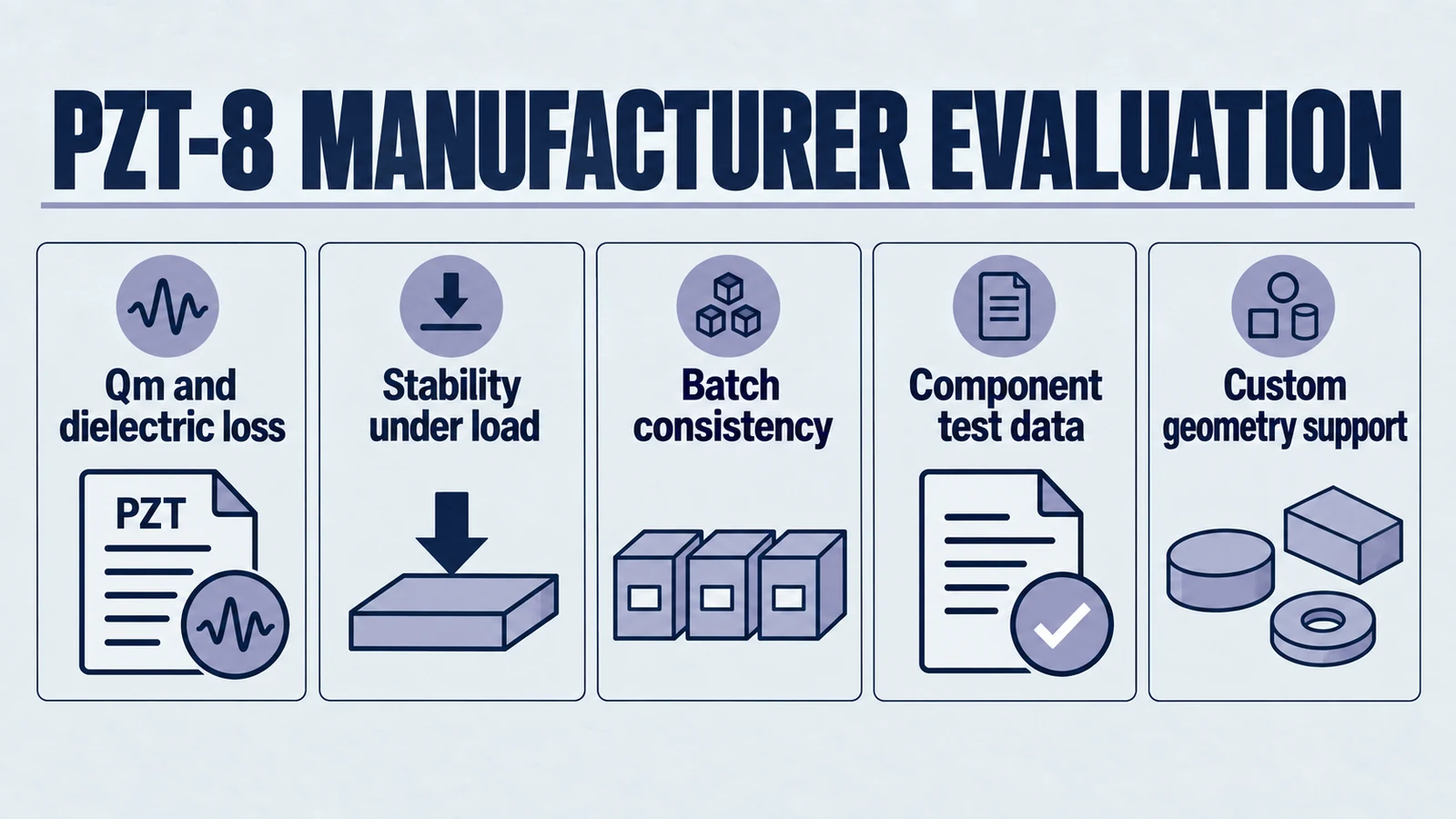

PZT-8メーカーに求めるもの
製造パートナーの選択は、単純な価格比較を超えて行う必要があります。それには、技術力と品質システムの評価が必要です。
- 材料科学の専門知識： 大手メーカーは、セラミック配合に関する深い専門知識を持っています。彼らは、化学組成、ドーピングレベル、および焼結プロセスを制御して、均一な粒子構造を持つ高密度で低気孔率のセラミックを製造できます。これは、優れた巨視的性能の微視的な基盤です。
- 精密製造： PZT-8コンポーネントは、リング、ディスク、チューブなどの複雑な形状になることが多く、適切な組み立てと性能のために厳しい寸法公差が必要です。高品質で耐久性のある電極の適用とともに、この精密加工を実行する能力は重要な機能です。
- 厳格な品質管理とテスト： 品質へのコミットメントは、厳格なテストプロトコルによって実証されます。すべてのコンポーネントは、仕様を満たしていることを確認するためにテストする必要があります。各バッチに包括的で自己矛盾のない特性データを提供する機能により、設計者は既知の信頼できるパラメータを使用して作業できます。
- エンジニアリングおよびアプリケーションサポート： 最高のサプライヤーは技術パートナーとして機能します。彼らは、予圧の最適化、駆動電子機器の設計、パフォーマンスの問題のトラブルシューティングなど、システムレベルの課題に関するガイダンスを提供するエンジニアリングの専門知識を持っており、コンポーネント自体をはるかに超える付加価値を提供します。
優れたメーカーの価値は、リスクの軽減にあります。それは、一貫性のない性能のリスク、早期のフィールド故障のリスク、および仕様外のコンポーネントによって引き起こされる生産遅延のリスクの軽減です。PZT素子がHIFUシステムや産業用溶接機などの高価で重要な機器の心臓部である場合、非常に評判の良いメーカーのコンポーネントに投資することは、そのリスクを管理するための演習です。
高度なP-81材料とカスタムソリューションの紹介
主要なPZT-8ハードセラミックメーカーとして、私たちは高度な材料科学と最先端の製造プロセスを組み合わせて、最も厳しい性能要件を満たすコンポーネントを提供します。当社の独自のP-81材料は、優れた一貫性、信頼性、および電力処理能力のために設計されたPZT-8相当品です。
包括的なOEMおよびODM機能により、特定のアプリケーションのニーズを満たすために、さまざまな形状とサイズのカスタムメイドのPZT-8コンポーネントを提供できます。これは、R&Dの取り組みのための迅速なプロトタイピングや小ロットサンプリングから、確立された製品ラインのための信頼性の高い大量生産まで、完全なサポートサービススイートによって支えられています。
結論：高出力の成功のための提携
PZT-8は、現代の高出力超音波技術の基礎となる材料です。高い機械的品質、低いエネルギー損失、および並外れた安定性の比類のない組み合わせにより、性能と信頼性が交渉の余地のない高ストレスの共振アプリケーションにとって決定的な選択肢となります。非侵襲的医療療法の進歩から堅牢な産業製造プロセスの実現まで、PZT-8はイノベーションを推進する目に見えないエンジンです。
ただし、この注目すべき材料の理論的特性は、専門的な製造を通じてのみ実現できます。セラミック粉末の一貫性、機械加工の精度、および品質管理の厳格さが、化学式を信頼性の高い高性能コンポーネントに変えるものです。メーカーの選択は単なるサプライチェーンの決定ではありません。それは最終製品の成功を支える技術的パートナーシップです。
PZT-8セラミックスの可能性を探求しているエンジニアや、カスタムアクチュエータソリューションを必要としているエンジニアにとって、材料の特性と用途を理解することは、情報に基づいた設計決定を行うために重要です。
あなたの高出力アプリケーションは、妥協することなく機能するコンポーネントを必要とします。システムの信頼性を偶然に任せないでください。今すぐ当社のエンジニアリングチームに連絡して、プロジェクトの要件について話し合い、当社のP-81セラミックとカスタム製造ソリューションがどのように決定的な競争上の優位性を提供できるかを発見してください。
