超音波ガス流量センサー：HVACおよびエネルギーの効率的な監視

超音波ガストランスデューサとしても知られる超音波ガス流量センサーは、現代のHVACシステム、エネルギー管理、および産業プロセス監視において不可欠な技術として浮上しています。これらのセンサーは、さまざまなガスに対して、正確で非侵襲的、かつメンテナンスが容易な流量測定を提供します。この包括的なガイドでは、超音波ガス流量センサーの仕組み、従来の流量計に対する利点、およびHVACおよびエネルギー分野全体でますます採用されている理由について説明します。

超音波ガス流量センサーとは？

超音波ガス流量センサーは、高周波音波を利用して、パイプまたはチャネルを流れるガスの速度を測定します。通常、パイプの両側に配置された一対の圧電超音波トランスデューサで構成されています。これらのトランスデューサは、超音波パルスを交互に送受信します。

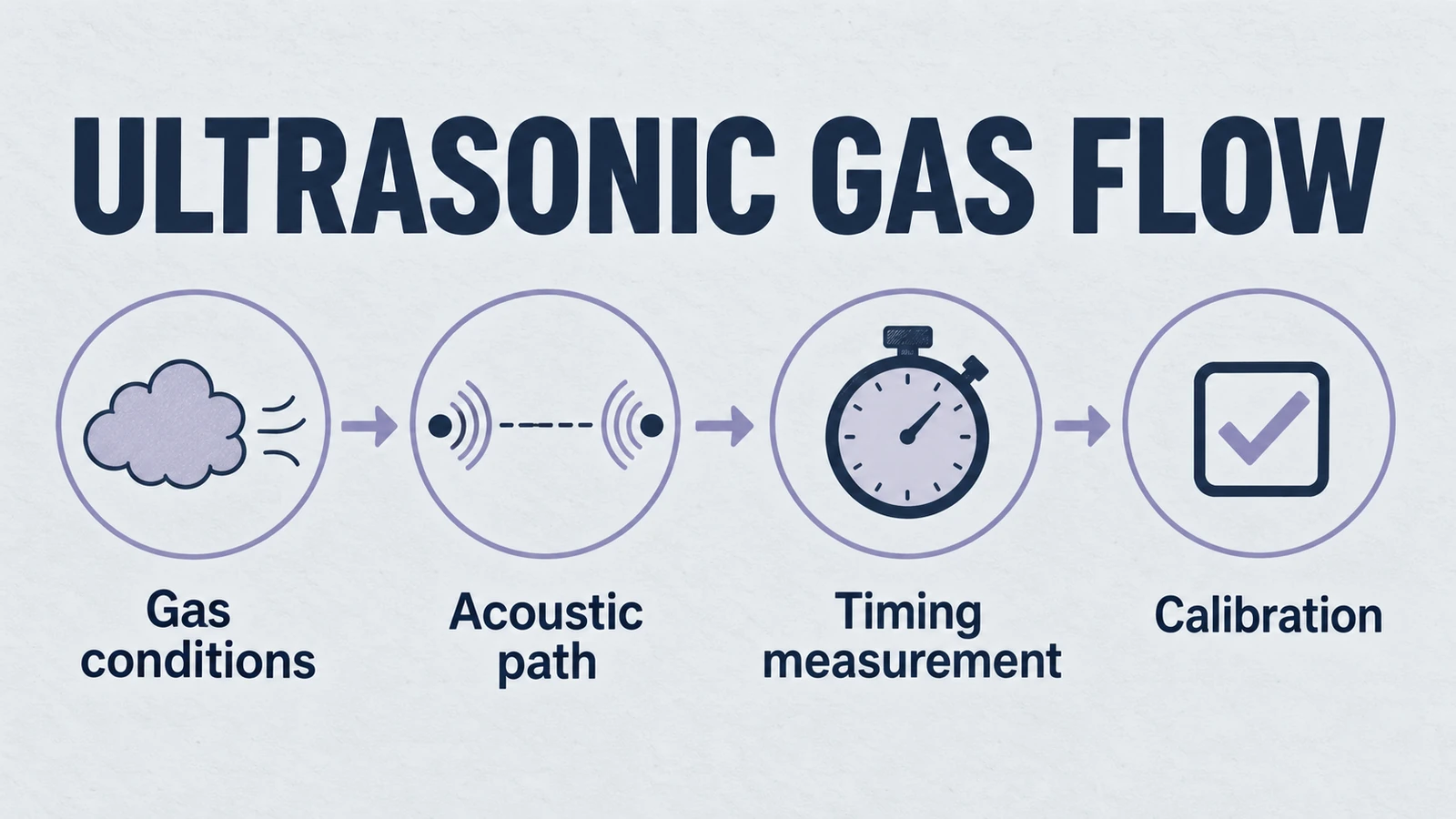

重要な原理は、飛行時間の差です。音波は流れの方向に速く進み、流れに逆らうと遅くなります。上流と下流の通過時間を比較することで、センサーはガス速度を計算し、それを使用して体積流量または質量流量を決定します。

超音波ガストランスデューサの利点

1. 非侵襲的で圧力損失がない

超音波センサーはクランプオン式またはインライン式にすることができ、多くの設計ではガス流への侵入を必要としません。この非侵襲的な機能により、圧力損失が防止され、漏れのリスクが排除されるため、敏感なアプリケーションに最適です。

2. 高い精度と再現性

これらのセンサーは、低流量でも非常に正確な読み取り値を提供するため、一貫性が重要なHVACシステムやガスメータリングアプリケーションに最適です。一般的な精度は、読み取り値の±0.5%から±2%の範囲です。

3. 広い動作範囲

天然ガス、空気、CO2、および産業環境で使用される特殊ガスなど、幅広い流速とガスタイプを測定できます。この汎用性により、多様なアプリケーションに適しています。

4. 最小限のメンテナンス

可動部品がないため、超音波ガス流量センサーは耐久性が高く、耐用年数にわたってメンテナンスが最小限で済みます。これにより、運用コストとダウンタイムが大幅に削減されます。

5. リアルタイム監視と統合

最新のセンサーのほとんどは、HVACコントローラー、ビル管理システム（BMS）、および産業用IoTプラットフォームと統合するためのデジタルインターフェース（Modbus、4-20 mAなど）を提供し、高度な監視および制御機能を可能にします。

HVACおよびエネルギー管理におけるアプリケーション

1. 暖房、換気、および空調（HVAC）

超音波ガストランスデューサは、大規模な商業および産業用HVACシステムにおける気流とガス消費量を監視するために広く使用されています。その精度は、燃焼効率と空気質制御を最適化するのに役立ち、省エネと室内快適性の向上につながります。

2. 公益事業におけるスマートメータリング

多くのガス供給事業者は、リモート検針、漏れ検出、および動的な消費分析を可能にするために、機械式メーターから超音波センサーに切り替えています。この移行は、スマートグリッドイニシアチブをサポートし、請求の精度を向上させます。

3. 再生可能エネルギーとグリーンエネルギー

バイオガスおよび水素アプリケーションでは、超音波流量計が汚染やセンサーの劣化なしに正確な流量測定を保証し、クリーンエネルギー源への移行をサポートします。

4. 産業用ガス監視

特殊ガスを取り扱う施設は、プロセスの安全性、排出量追跡、およびリソースの最適化のために超音波流量センサーに依存しています。これらのアプリケーションでは、多くの場合、厳しい条件下での高い精度と信頼性が求められます。

適切な超音波ガス流量センサーの選択

超音波ガス流量センサーを選択する際は、以下の重要な要素を考慮してください。

• ガスの種類（例：天然ガス、空気、CO2）とその特性
• パイプ径と設置方法（クランプオン対インライン）
• 必要な流量範囲と精度仕様
• 環境条件（温度、湿度、圧力）
• 既存の制御システムとの統合要件
• 予算の考慮事項と総所有コスト

カスタム圧電トランスデューサや超音波流量センサーコンポーネントを提供するYujie Technologyのような信頼できるメーカーと提携することで、システムとアプリケーションの要件との互換性が保証されます。

サンプルまたはカスタムデザインのリクエスト

Yujie Technologyは、超音波および圧電技術において20年以上の専門知識を持っています。以下を含む包括的なソリューションを提供しています。

• 仕様に合わせて調整されたカスタム超音波ガス流量トランスデューサ
• HVACおよびエネルギーアプリケーション向けのOEMソリューション
• リクエストに応じた技術サポートと包括的なデータシート
• カスタムアプリケーション向けのプロトタイピングおよびテストサービス
