PZT材料サプライヤーの選定ガイド

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
8,660 文字
18 分で読めます
PZT 材料サプライヤーPZT セレクション圧電材料サプライヤーパートナーシップ

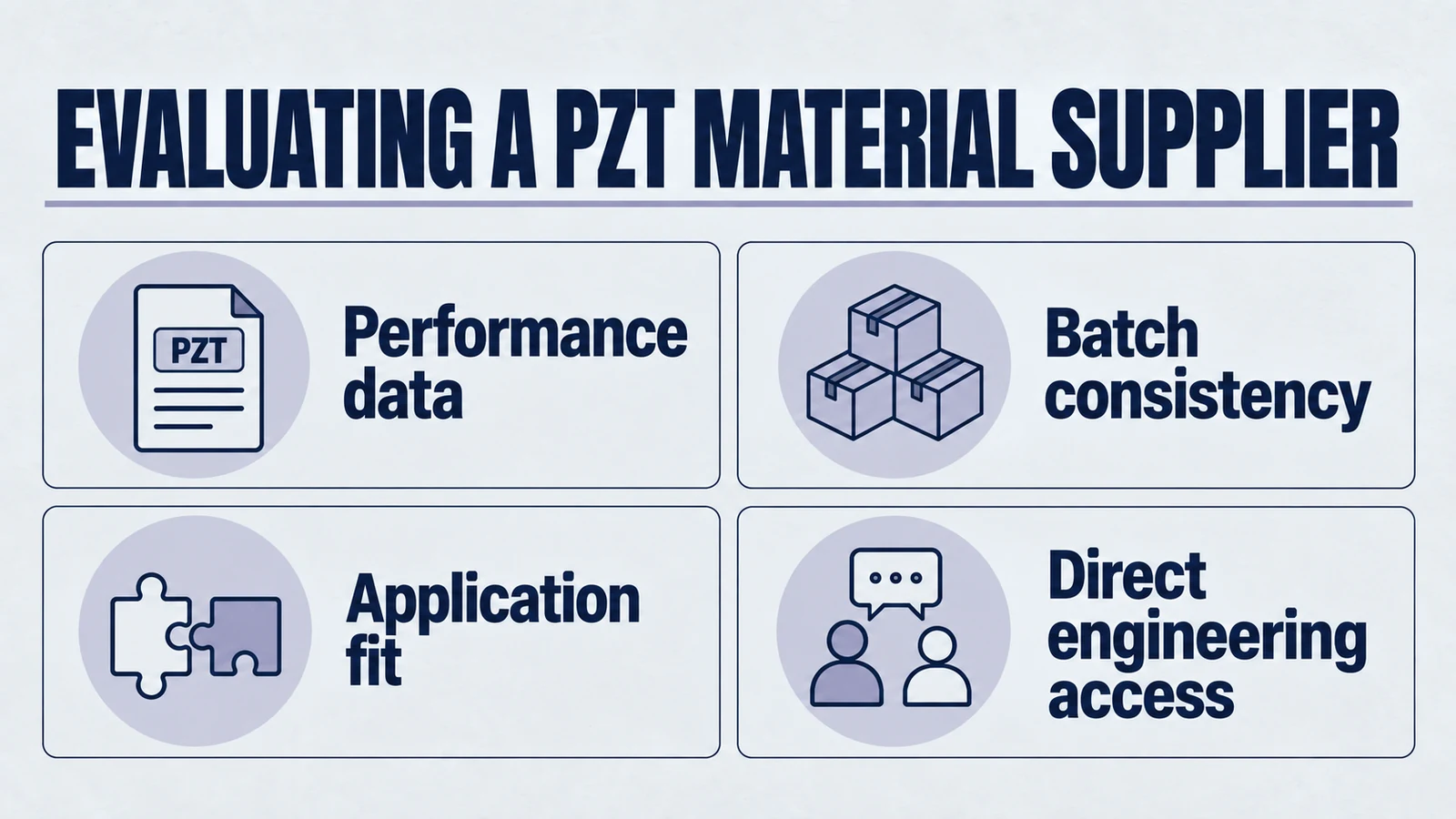

インフォグラフィック: pzt 材料サプライヤーを評価します。パフォーマンスデータ。バッチの一貫性。アプリケーションの適合性。エンジニアリングへの直接アクセス。

パフォーマンスデータ · バッチの一貫性 · アプリケーションへの適合 · エンジニアリングへの直接アクセス

PZT材料サプライヤーの選定ガイド

あなたの PZT M 資材サプライヤーが単なるベンダーではなく、重要な設計パートナーである理由

PZT (チタン酸ジルコン酸鉛) 材料のサプライヤーの選択は、製品開発ライフサイクルにおいて最も重要な決定の 1 つです。これは、注文書による単純な取引をはるかに超えた戦略的な選択です。コアとなる 圧電セラミック 要素の特性は、デバイスの性能、信頼性、市場での成功の基盤として機能します。サプライヤーを単なるコンポーネントベンダーとみなすことは重大な見落としです。適切なサプライヤーは設計パートナーです。

PZT 素材の選択は、最終製品のあらゆる側面に影響を与える波及効果を生み出します。材料が最適ではない場合、高感度の NDT センサー の S/N 比の低下、高精度 アクチュエーター の不十分な変位、高出力 超音波トランスデューサー の熱脱分極による早期故障など、一連の性能問題が発生する可能性があります。これらは小さな欠陥ではありません。これらはシステム全体を危険にさらす可能性がある根本的な障害です。

この決定の重要性は、要求の厳しいアプリケーションの広範囲に及びます。医療用超音波画像処理や工業用非破壊検査 (NDT) から、精密オートメーション、家庭用電化製品、先端科学研究に至るまで、PZT 素材 の品質と適合性は最も重要です。このガイドは、エンジニア、調達マネージャー、研究開発リーダーに、PZT 材料サプライヤー、つまり材料データ、プロセス制御、実践的なエンジニアリング コミュニケーションを通じてイノベーションをサポートできるパートナーを評価および選択するためのフレームワークを提供します。

データシートの解読: 無視できない重要な PZT P パフォーマンス特性

PZT 材料 データシートには、技術パラメータが豊富に含まれています。すべてが重要ですが、いくつかの主要な特性が材料の基本的な動作を決定するため、選択プロセス中に優先順位を付ける必要があります。ただし、データシートは地域そのものではなく、地図として扱う必要があります。数字は指針を提供しますが、サプライヤーの真の価値は、これらの特性間の複雑な相互作用と固有のトレードオフをナビゲートできる能力にあります。あるパラメータで世界クラスの値を持つマテリアルでも、特定の使用例では別のパラメータで重大な欠陥がある可能性があります。専門のサプライヤーは数値を超えて、アプリケーション固有のコンテキストを提供します。

コア圧電係数 (d および g)

圧電係数は、材料の主な機能を最も直接的に示す指標です。通常、これらは 2 つの重要な定数に分けられます。

  • 圧電電荷係数 (d 定数): 多くの場合「アクチュエータ定数」と呼ばれるこの値 (例: d₃₃) は、特定の印加電場に対して材料が生成する機械的歪みを定量化します。 d₃₃ 値が高いほど、変位または力が大きくなることを意味し、微細位置決めなどのアプリケーションにとって重要なパラメーターになります。 アクチュエーター と精密インジェクター。
  • 圧電電圧係数 (g 定数): 「センサー定数」として知られるこの値 (g₃₃ など) は、加えられた機械的応力に応じて材料が生成する電場の強度を測定します。 g₃₃ が高い材料は非常に感度が高く、水中聴音器、加速度計、音響放射検出器などのセンサーに推奨されます。

関連する電圧係数は、指定されたコンポーネントおよび境界条件に対して g = d/ε を満たします。より高い d をもつ配合物は、より低い g を与えるために十分に高い誘電率も持つ可能性があります。これは、d と g の間の固有の逆法則ではありません。実際のセンサーまたはアクチュエーターの電荷と電圧の読み取り値、静電容量、負荷、ノイズを比較します。

エネルギー変換と効率の指標

これらのパラメータは、材料が機械的状態と電気的状態の間でエネルギーをどの程度効率的に変換するか、また動作中にどの程度のエネルギーが熱として失われるかを定義します。

  • 電気機械結合係数 (kₚ, kt, k₃₃): これは、従来の意味での効率の尺度ではなく、貯蔵されたエネルギーをある形式から別の形式に変換する材料の能力の指標です。医療用画像処理や NDT で使用されるものなど、信号の送信と受信の両方を効果的に行う必要がある トランスデューサ には、より高い結合係数が不可欠です。
  • 機械的品質係数 (Qₘ): この値は、材料内の機械的減衰の逆数を表します。高い Qₘ は機械損失が低いことを意味します。これは、超音波溶接 や 洗浄 などの高出力の共振アプリケーションにとって重要です。損失が低いため、熱の蓄積が最小限に抑えられ、トランスデューサが故障のリスクなく、より高い電力レベルで動作できるようになります。逆に、短いパルスを正確に検出するために振動や「リンギング」を素早く減衰させる必要がある広帯域センサーには、低い Qₘ が望ましいです。
  • 誘電正接 (tan δ または損失正接): このパラメータは、材料が交流電界にさらされたときに熱として失われる電気エネルギーを測定します。高電力、高デューティサイクルのアプリケーションでは、低い誘電正接は譲れません。高いエネルギー効率を確保し、セラミックに永久的な損傷を与える可能性がある熱暴走を防ぎます。たとえば、0.004 という超低タンδを達成する材料は、高性能アプリケーションのベンチマークとなります。

動作および環境の制限

これらの特性は、材料が確実に動作できる物理的および熱的境界を定義します。

  • キュリー温度 (Tc): 関連する強誘電体相転移により残留分極が破壊される可能性がありますが、必ずしも無傷のセラミックが本質的に回復不可能になるわけではありません。再分極処理は適格なプロセスであり、完成した機器の回復を保証するものではありません。文書化された動作制限と組み立て制限を個別に使用してください。
  • 誘電率 (K または誘電率): この特性は、圧電素子と駆動または受信電子機器の間の電気インピーダンスの整合にとって重要です。高周波医療用超音波アレイのような素子が非常に小さいアプリケーションでは、システムの電子機器によって効率的に駆動できる管理可能な電気インピーダンスを達成するために、高い誘電率が必要です。

選択プロセスにおける最初の最も重要なフィルターは、「ソフト」と「ハード」PZT セラミックの区別を理解することです。この分類は単なる専門用語ではありません。それは、材料特性と意図された用途における根本的な相違を表しています。 「ソフト」PZT は一般に、より高い圧電定数と結合係数を示すため、高感度のセンサーやアクチュエーターに最適です。 「ハード」PZT は、損失が低く、機械的品質係数が高く、高い電気的および機械的ストレス下での安定性が高いという特徴があり、高出力トランスデューサの通常の出発点となっています。エンジニアが潜在的なサプライヤーに最初に質問するのは、両方のカテゴリーにわたる自社のポートフォリオと専門知識に関するものである必要があります。これは圧電の状況を包括的に理解していることを示すものだからです。

品質の構造: 製造、一貫性、認証

多くのサプライヤーは「高品質」材料を提供すると主張していますが、PZT 製造における真の品質とは何かを明確に理解していなければ、この用語は意味がありません。品質は約束ではありません。これは、原材料から始まり、厳格なテストと認証によって検証される、観察可能で監査可能なプロセスです。調達マネージャーや OEM にとって、品質に対するこのプロセス主導のアプローチは、リスク軽減の直接の手段となります。

パフォーマンスの基礎: 原材料と製造プロセス

完成した PZT コンポーネントの性能は、プレスされて焼成されるずっと前に決定されます。プロセス全体は連鎖であり、最終製品の強度は最も弱い部分と同じです。

  • 原材料の純度: このプロセスは、鉛、ジルコニウム、酸化チタンなどの高純度の前駆体材料の選択と調達から始まります。微量の不純物であっても、最終的な圧電特性が大幅かつ予期せず変化し、性能の低下につながる可能性があります。
  • プロセス制御: 一流メーカーは、後続のすべてのステップを正確に制御します。これには、成分の正確な計量、均一な粒径分布を達成するための湿式粉砕、および正しい PZT 結晶相を形成するための 1000°C 付近の温度での高純度るつぼでの焼成が含まれます。この高温焼成中に、酸化鉛の蒸発を防ぐための独自の対策が不可欠です。酸化鉛の蒸発は、材料の化学量論を変化させ、その特性を損なう可能性があります。焼成後、スプレー乾燥などのプロセスを使用して均一な球形粒子を作成し、プレス後の欠陥や積層のないセラミック形状を保証します。
  • トレーサビリティ: 品質を重視するメーカーの特徴は完全なトレーサビリティであり、完成したコンポーネントを製造プロセスを通じて、そのコンポーネントが作られた原材料の特定のバッチまで遡ることができます。これにより、文書化された品質証拠と、問題が発生した場合の根本原因分析のための貴重なツールが提供されます。

OEM の聖杯: バッチ間の一貫性

相手先商標製品製造業者 (OEM) にとって、多くの場合、ピーク時のパフォーマンスよりも一貫性の方が重要です。現在完璧に動作している トランスデューサ は、PZT 材料の次のバッチの動作が異なる場合にはほとんど役に立ちません。バッチごとの圧電特性のばらつきは、生産ラインに大混乱をもたらし、装置の定期的な再調整を余儀なくされ、出荷が遅れ、その結果、最終製品の性能が一貫性を欠き、ブランドの評判に損害を与える可能性があります。信頼できるサプライヤーは、変動が少ない履歴を証明し、一貫性を証明するためにバッチ固有のデータを提供する用意がある必要があります。この信頼性への取り組みは、長期的なパートナーシップを成功させるための基礎となります。

信頼の言語: 認証と基準

国際的に認められた団体からの認証は、サプライヤーの品質に対する取り組みを客観的な第三者による検証を提供します。これらは単なるバッジではありません。これらは、エラーを防止し信頼性を確保するように設計された堅牢なシステムの証拠であり、顧客のサプライチェーンのリスクを直接軽減します。

  • 品質管理システム: ISO 9001 認証は、サプライヤーがプロセスの品質管理システムを導入し、維持していることを証明します。医療機器プログラムの場合は、セラミック要素のみが医療認証を取得していると想定するのではなく、必要なトレーサビリティ記録、サプライヤー管理、および機器レベルの品質文書を確認してください。
  • 技術基準: サプライヤーのデータを比較する前に、試験方法と版、試験片の形状、振動モード、駆動レベル、温度、経年劣化/予荷重条件、不確かさについて合意します。 EN 50324-1 には、用語と定義、パート 2 の低電力測定、およびパート 3 の高電力測定が含まれています。 IEEE 176-1987 は歴史的に非アクティブで廃止された参照であり、MIL-STD-1376B はキャンセルされた海軍ソナー資料ガイダンスです。名前付きの基準だけでは、サプライヤーがそれに従ったことや、すべての測定値が直接比較できることを証明するものではありません。

最初の選択プロセスを支援するために、次の表は「ソフト」と「ハード」PZT セラミックを区別するための実践的なガイドを提供します。

特徴 「ソフト」PZT (例: 海軍タイプ II、V、VI / PZT-5 ファミリー) 「ハード」PZT (例: 海軍タイプ I、III / PZT-4、PZT-8 ファミリー) 主な用途
圧電定数 (d₃₃) 高い 下段 ソフト: NDT センサー、ハイドロフォン、アクチュエーター、医療画像処理
機械的品質 (Qₘ) 低 高い ハード: 高出力超音波トランスデューサー、ソナー、超音波洗浄および溶接
強制フィールド 低 高い
誘電損失 高い 低
キュリー温度 中程度 高い
安定性 下段 高い

アプリケーション主導の選択: 特定のニーズに合わせて PZT を調整する

PZT の選択は設計後の決定ではありません。それは設計プロセス自体の不可欠な部分です。意図された用途によって必要な材料特性が決まり、それが最終コンポーネントの機械的および幾何学的設計に影響を与えます。本当に価値のあるサプライヤーは、材料科学における深い専門知識だけでなく、トランスデューサの設計と製造についての実践的な理解を備えており、総合的な指導を提供できます。

医療用超音波トランスデューサー: 精度と明瞭さの追求

医療画像処理は、圧電材料にとって最も要求の厳しい用途の 1 つであり、鮮明な高解像度画像を生成するには特性の独自の組み合わせが必要です。

  • 主要な材料ニーズ: 特性音響インピーダンスは、密度とモード固有の音速の積に依存します。セラミックの密度が高いだけでは、軟組織との適合性は向上しません。活物質/複合材料、マッチング層、バッキング、電気インピーダンスを一緒に設計します。必要な配列形状に対する粒子構造と機械加工能力を評価します。
  • マテリアルの種類: 「ソフト」 PZT配合は、Navy Type VI または PZT-5H に類似したものなど、一般的に使用されます。非常に高い性能を要求するアプリケーションの場合、電気機械結合が高く、広帯域トランスデューサを作成できる可能性があるため、単結晶圧電体のような先端材料が使用される場合があります。医療機器プログラムにサービスを提供するサプライヤーは、これらの要件と完成した機器の検証境界を理解する必要があります。

産業用NDTと高出力超音波: 強制下での耐久性

非破壊検査などのアプリケーション、 超音波洗浄, 溶接およびソナーは、高い電気駆動と重大な機械的ストレス下で動作するため、非常に堅牢な材料が必要です。

  • 主要な材料のニーズ: パルスエコー NDT 要件を共振高出力デューティから分離します。 PZT-5A などのソフトグレードは NDT プローブとして使用できます。 PZT-4/PZT-8 などのハードグレードは、一般的な低損失電力の選択肢です。正確なグレード、帯域幅、ドライブと負荷を選択し、実際のアセンブリの応力と熱の制限を評価します。
  • カスタマイズ: これらのアプリケーションでは、多くの場合、単純な ディスク を超えて、リング、プレート、チューブ、さらには球体などのカスタム ジオメトリが必要になります。同一面に両方の電気接点を配置するラップアラウンド電極などの特殊な電極構成も、NDT プローブでは一般的であり、同一面に取り付けることができます。この分野では、包括的な OEM サービスとカスタム ソリューションを提供するサプライヤーが不可欠です。

精密アクチュエーターと高感度センサー

このカテゴリは、正確で制御された動きの生成と、圧力や振動などの微弱な物理信号の検出という 2 つのニーズをカバーします。

  • アクチュエーター: ナノ位置決めステージや燃料インジェクターなどのアプリケーションの目標は、可能な最大変位を達成することです。これには、可能な限り高い圧電電荷係数 (d₃₃) を備えた「柔らかい」PZT 材料が必要です。変位を増幅するために、これらの材料は積層された アクチュエータに組み立てられることがよくあります。
  • センサー: 微弱な信号を検出する場合、主な要件は、小さな機械的入力から可能な限り最大の電圧信号を生成するために、高い圧電電圧係数 (g₃₃) を備えた材料です。これは、加速度計、マイク、流量検出器などのデバイスにとって重要です。高速で短いパルスの検出が必要なアプリケーションには、過度のリンギングを発生させずに応答するために必要な広い帯域幅を提供するため、機械的 Qₘ が低い材料が推奨されます。

メーカー直販の利点: 工場から直接調達することが重要な理由

サプライヤーのビジネス モデル (製造業者であるか販売業者であるかにかかわらず) は、材料の技術仕様と同じくらい重要な特徴です。 B2B の顧客にとって、メーカーから直接調達することは、取引関係から協力関係に変化し、コスト、革新性、信頼性に直接影響を与える一連の戦略的利点をもたらします。

費用対効果と財務の透明性の向上

仲介業者を回避することによる経済的メリットは明らかかつ即時です。

  • マークアップの削除: 最も直接的なメリットは、販売業者や卸売業者のマージンがなくなることであり、これにより、単価が下がり、最終製品の価格がより競争力のあるものになります。
  • 長期価値: コストの議論は、最初の購入価格を超えて行われる必要があります。メーカーから直接調達される高品質でより安定した材料により、総所有コストが削減されます。生産ラインの調整、製品の故障、フィールドサービス、および保証請求に関連するコストを最小限に抑え、優れた長期的な価値を提供します。

直接の技術アクセスとコラボレーション

直接調達により、技術コミュニケーションと共同開発のための明確で効率的なチャネルが作成されます。

  • 専門知識への直接連絡: メーカーから直接購入する場合、エンジニアは、実際に PZT を配合および製造した材料科学者やエンジニアと通信できます。これにより、仲介者を介したコミュニケーションミスのリスクが排除され、設計の最適化や問題のトラブルシューティングに関する専門家のアドバイスに直接アクセスできるようになります。
  • 真のカスタマイズ: 特定の特性に合わせて材料の配合を調整したり、独自の形状を作成したり、複雑な電極パターンを設計したりするなど、深いカスタマイズは、メーカーと直接協力する場合にのみ実現可能です。この機能は、新しい次世代デバイスを開発する OEM にとって重要な要素です。この直接的なコラボレーションの可能性は、イノベーション サイクルを大幅に加速できる核となる利点です。迅速なフィードバック ループにより、カスタム コンポーネントの反復処理が迅速化され、市場投入までの時間が短縮され、顧客に永続的な競争上の優位性が生まれます。

優れた品質保証とサプライチェーン管理

直接的な関係により、物流と説明責任の管理が強化され、より堅牢で信頼性の高いサプライ チェーンが実現します。

  • 軽減された処理: 製品は工場から顧客に直接配送されるため、取り扱い手順が大幅に削減されます。これにより、仲介業者の倉庫での不適切な保管条件によって引き起こされる配送上の損傷やパフォーマンスの低下のリスクが最小限に抑えられます。
  • 直接的な説明責任: 品質問題が発生した場合、単一の連絡窓口があり、問題の責任者は明確です。これにより、ディストリビュータとメーカーの間で発生する可能性のある指差しをすることなく、より迅速かつ効果的な解決が可能になります。
  • サプライチェーンの安定性: 直接的な関係により、生産スケジュール、材料リードタイム、潜在的な混乱に対する透明性が高まります。この強化された可視性により、より正確な予測と堅牢なサプライチェーン計画が可能になり、予期せぬ在庫切れや生産遅延のリスクが軽減されます。

長期パートナーとしての PZT S サプライヤーの選択

正しいものを選択するまでの道のり PZT マテリアル サプライヤーは、単純な価格比較をはるかに超えた総合的な評価を必要としています。決定は 4 つの主要な柱に基づいて行われます。データシート上の重要なパフォーマンス指標とその固有のトレードオフについての深い理解です。製造プロセス、一貫性データ、認証の検査による真の品質の検証。材料特性を最終用途の特定の厳しい要件に合わせて細心の注意を払って調整すること。そして、メーカーと直接の関係の強力な利点に対する戦略的評価。

中心的なメッセージは、視点を変える、つまり理想を求める呼びかけです。 PZT マテリアル サプライヤーは、単に注文を履行するだけのベンダーではありません。彼らは、技術的な専門知識を提供し、プロセス証拠を通じて信頼性をサポートし、イノベーションに積極的に協力する長期的な戦略的パートナーです。このパートナーシップは、成功した高性能製品を構築するための基盤となります。

YJ Piezo では、PZT 材料と圧電コンポーネントのプロジェクト固有の材料選択、エンジニアリングレビュー、製造調整を通じてこれらの原則を適用しています。コンポーネントと注文について、検査範囲、文書、製造要件が確認されます。

圧電技術の基礎についてさらに詳しく知りたいエンジニアの場合は、これらの注目すべき材料の背後にある基本原理を説明した包括的なガイド「PZT とは」を参照することをお勧めします。

また、OEM メーカーとの協業による戦略的利点に関する詳細な記事にも価値があるかもしれません。この記事では、専門の圧電メーカーと協業するメリットについて、より幅広い洞察が得られます。

次のプロジェクトの成功は、適切な圧電基盤にかかっています。複雑な設計課題に直面している場合、または正確な仕様に合わせたカスタム PZT ソリューションが必要な場合は、当社のエンジニアリング チームがいつでもお客様と提携する準備ができています。 お問い合わせいただき、お客様のアプリケーションについてご相談いただき、専任の製造パートナーがどのように違いを生み出すことができるかをご確認ください。
