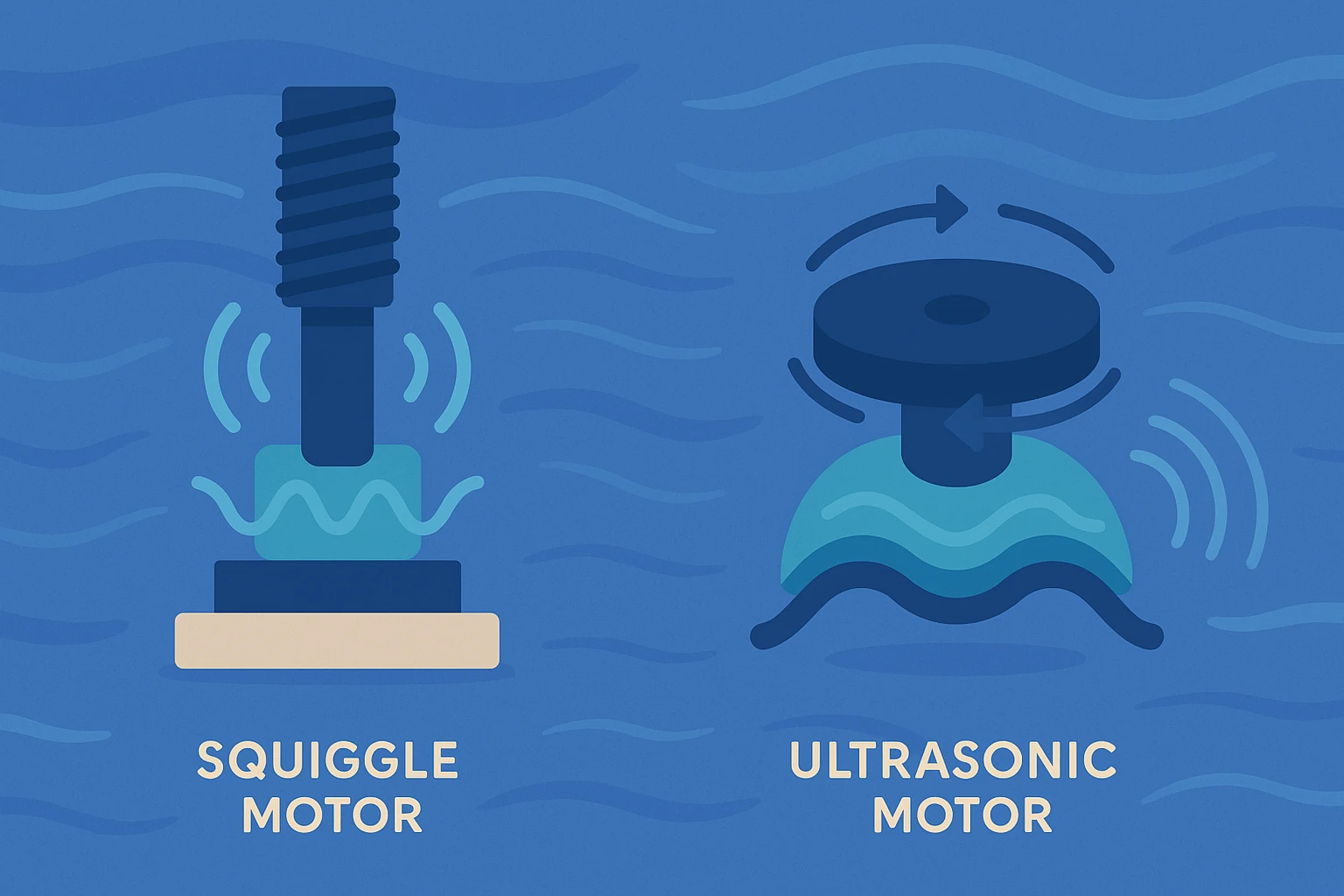

圧電モーター：「スクイグル」モーターと超音波ドライブの理解
圧電モーターは、コンパクトなサイズ、静音動作、および高解像度の位置決めが重要な業界において、精密モーションコントロールに革命をもたらしています。従来の電磁モーターとは異なり、圧電モーターは、圧電セラミックスの変形に依存して動きを生成し、特定のアプリケーションで明確な利点を提供します。この記事では、超音波モーターと「スクイグル」モーターに特に焦点を当てて、圧電モーターの背後にある原理を探り、さまざまな業界での主な用途を検証します。
圧電モーターとは？
圧電モーターは、圧電材料の変形を使用して機械的変位を生成するアクチュエータの一種です。これらの材料に電圧が印加されると、形状が変化し、微視的なスケールで伸縮します。入力信号と構造構成を注意深く制御することにより、この変形を制御された回転運動または直線運動に変換できます。
電磁モーターとの違い
- 磁場なし：ピエゾモーターは磁場に依存しないため、MRI装置や敏感な環境に適しています。
- コンパクトで正確：これらのモーターは通常、より小さく、ナノメートルスケールの位置決めが可能です。
- 静音動作：可動部品が最小限であるため、ノイズと振動が少なくなります。
超音波モーターの原理
超音波モーターは、最も一般的なタイプの圧電モーターの1つです。これらは、圧電セラミックスによって誘発される高周波振動の原理で動作します。
動作原理
- 圧電励起：高周波AC電圧が圧電素子に印加されます。
- 定在波または進行波：セラミック基板は超音波振動を生成します。
- 摩擦駆動：振動する基板に接触しているローターまたはスライダーは、摩擦によって駆動されます。
その結果、正確な制御を伴う連続的な動きが得られます。これらのモーターは、特に低速で高トルクを必要とするアプリケーションにおいて、スムーズで高速、かつ制御された動きが不可欠な場合に最適です。
超音波モーターの利点
- 高いトルク対サイズ比
- 電磁干渉なし
- 低い発熱
- 速い応答時間
「スクイグル」モーター：ユニークなリニアドライブ
「スクイグル」モーターは、超小型環境向けに開発されたリニア圧電モーターのサブタイプです。シャフトまたはローターを備えた従来のモーターとは異なり、これらのモーターはピエゾ素子の振動運動を使用して、ねじ付きドライブシャフトを介して直線変位を作成します。
主な特徴
- ミニチュアサイズ：一部のスクイグルモーターは、幅がわずか数ミリメートルです。
- 高解像度：サブミクロンの位置決めが可能です。
- セルフロック：継続的な電力なしで位置を保持します。
仕組み
2つ以上のピエゾ素子が慎重に位相調整されたパターンで振動し、楕円運動を作成します。この動きにより、ナットがねじ付きネジの周りを回転し、直線的に駆動されます。これが、モーターの名前の由来となった「スクイグル（くねくね）」動作です。
ピエゾモーターの用途
圧電モーターは現在、コンパクトで正確、かつ低ノイズの作動を必要とする業界で広く採用されています。
医療機器
- マイクロメートル精度の手術器具
- MRI対応デバイス（磁気干渉なし）
- 正確な位置決めを必要とする医療用超音波デバイス
産業オートメーション
- 半導体製造における精密ステージ
- 光学アライメントシステム
- 自動位置決めシステム
家電製品
- スマートフォンカメラのオートフォーカスとズーム
- ミニチュアハプティックフィードバックシステム
- 美容機器メカニズム
航空宇宙および防衛
- 衛星ミラーの調整
- 振動のないナビゲーションコンポーネント
- 精密アンテナ位置決め
課題と考慮事項
圧電モーターには明確な利点がありますが、課題もあります。
- コスト：高度なセラミックスと制御電子機器は高価になる可能性があります。
- 駆動電子機器：高周波動作用の専用ドライバが必要です。
- 摩耗：摩擦ベースの駆動メカニズムは、時間の経過とともに劣化する可能性があります。
圧電モーター技術の将来のトレンド
圧電モーターの分野は、圧電技術の新たなトレンドとともに進化し続けています。
- 改良された材料：より良い性能を提供する新しいPZT配合
- 強化された制御システム：よりスムーズな動作のための高度なドライバ電子機器
- 統合機能：最新の自動化システムとの互換性の向上
結論
超音波ドライブやスクイグルモーターを含む圧電モーターは、特にサイズに制約があり、磁気に敏感な環境において、精密モーションコントロールにおいて比類のない利点を提供します。ピエゾモーターの用途が拡大し続けるにつれて、医療、産業、および消費者向け製品の革新を可能にする役割は増大する一方です。
エンジニア、設計者、および調達スペシャリストにとって、超音波モーターの原理と各圧電モータータイプの独自の機能を理解することは、この変革的な技術の可能性を解き放つための鍵となります。
