エグゼクティブサマリー：現代製造業の静かなるエンジン
スピード、無菌性、構造的完全性への要求が絶え間ない現代の産業用組立の複雑で一か八かの状況において、超音波溶接は効率の柱として立っています。それは、単純なプラスチック接着の起源を超えて、自動車製造、医療機器製造、および家電組立の礎石となった技術です。この技術のまさに中心、溶接スタックの保護ハウジングの中に隠されているのが、超音波溶接トランスデューサーです。しばしばシステムの「心臓部」と呼ばれるトランスデューサーは、電位と物理的現実の間のギャップを埋める責任を負う唯一のコンポーネントです。それは、毎秒数万回振動する高周波電気信号を、接着剤、ネジ、または外部熱源を必要とせずに熱可塑性プラスチックや非鉄金属を融合させる高周波機械的振動に変換するデバイスです。
自動車、医療、家電分野のメーカーにとって、このコンポーネントの信頼性は、単なる運用継続性の問題ではありません。それは、製品品質、ブランドの評判、そして最終的には収益性の直接的な決定要因です。故障したトランスデューサーは、単に機械を停止させるだけではありません。変動、弱い結合、外観上の欠陥をもたらし、壊滅的な下流の故障や高価なリコールにつながる可能性があります。その結果、優れた圧電材料と厳格な品質管理で設計された高性能トランスデューサーの選択は、エンジニアや技術バイヤーが行うことができる最も重要な調達決定の1つです。
この包括的な分析は、超音波溶接トランスデューサーの徹底的な調査を提供し、その電気機械物理学、材料組成、および動作ダイナミクスを解剖します。「ハード」と「ソフト」の圧電セラミックスの重要な違い、インピーダンス整合のニュアンス、およびピーク効率を維持するために必要な厳格なトラブルシューティングプロトコルを探ります。さらに、圧電ソリューションのグローバルリーダーとしてのYujie Technology Ltd.の戦略的役割を強調し、PZT-8材料科学とISO認定製造プロセスへの取り組みが、品質が変動するコンポーネントで溢れる市場において、どのように明確な競争上の優位性を提供するかを実証します。
1. 超音波組立の物理学：電圧から振動へ
高品質のトランスデューサーの工学的優位性を真に理解するには、まずその動作を支配する複雑な物理学を理解する必要があります。超音波溶接は単純な熱プロセスではありません。それは粘弾性加熱によって駆動される摩擦プロセスです。トランスデューサーはこのエネルギー変換の主要なエージェントであり、逆圧電効果の原理で動作します。
1.1 逆圧電効果：作用機序
超音波溶接トランスデューサーを駆動する基本的なメカニズムは、逆圧電効果です。この現象は、圧電材料（通常は分極したセラミックディスク）に交流電圧が印加されたときに発生します。材料は、印加電圧の周波数と同期して物理的に膨張および収縮します。超音波溶接の文脈では、これはランダムまたは混沌とした振動ではありません。通常15 kHzから70 kHzの周波数で超音波発生器によって生成される電気信号は、トランスデューサー内のセラミック要素を縦方向に振動させます。この縦方向の動きは溶接の「鼓動」であり、接合される材料にエネルギーを送り込むピストンのような動作を作り出します。
この変換の効率は最も重要です。理想的には、完璧なトランスデューサーは入力された電気エネルギーの100％を機械的運動に変換します。しかし、現実の世界では、誘電損失と機械的減衰がエネルギーの一部を熱として散逸させます。Yujie Technologyによって製造されたものなどの高性能トランスデューサーは、これらの損失を最小限に抑えるために特別に配合された高度な圧電セラミックスを利用しています。最大量のエネルギーが内部熱として無駄になるのではなく溶接界面に確実に伝達されるようにすることで、これらのトランスデューサーはプロセスの安定性を維持し、システムコンポーネントへの熱ストレスを軽減します。この効率は単なる理論上の仕様ではありません。それは、より低いエネルギー消費とより長い機器寿命に直接つながります。
1.2 周波数スペクトルとアプリケーションの相関関係
トランスデューサーの動作周波数は、その適用範囲を決定する重要なパラメータです。トランスデューサーの物理的サイズは、その周波数に反比例します。低周波トランスデューサーは大きく、より高い振幅と電力を供給できますが、高周波トランスデューサーはよりコンパクトで、より高い精度を提供します。この関係は、仕事に適したツールを選択するための基本です。
| 周波数範囲 | 代表的な用途 | 特徴 |
|---|---|---|
| 15 kHz | 重工業、大型自動車部品 | 高出力、高振幅、大型で溶接が難しい部品に適しています。深い溶け込みが必要な大型ケーシングや構造部品の溶接によく使用されます。 |
| 20 kHz | 汎用、自動車、家電 | 業界標準。パワーと精度のバランスが良い。中型から大型の部品に十分な汎用性があり、自動車の内装や消費財で広く使用されています。 |
| 30 - 35 kHz | 家電、小型部品 | 振幅が低く、部品に跡がつくリスクが軽減されます。美観が重要な小型アセンブリに最適です。 |
| 40 kHz | 医療機器、繊細な電子機器 | 高精度、コンポーネントへのストレスが低く、動作音が静か。無菌医療機器や壊れやすい電子部品に不可欠です。 |
| 60 - 70 kHz | マイクロコンポーネント、薄膜 | 非常に細かいディテール、最小限の材料変位。ワイヤー、フォイル、マイクロ流体デバイスの溶接に使用されます。 |
Yujie Technologyは、これらの異なる共振周波数に合わせて特別に調整されたトランスデューサーを提供し、このスペクトル全体に対応しています。たとえば、Yujie HJ-6015モデルは、高出力アプリケーション向けに設計された15 kHzのヘビーデューティトランスデューサーであり、最大2100ワットの電力を処理できます。この特定の周波数は、接合界面で溶融を開始するために大きな振幅が必要な大型の熱可塑性部品の溶接によく選ばれます。逆に、Yujieは医療および精密アプリケーション向けの高周波トランスデューサーも製造しています。ここでは、15 kHzシステムの激しい振幅が繊細な内部コンポーネントや薄い壁に損傷を与える可能性があります。
1.3 縦波の伝播と共振
圧電セラミックスによって生成された機械的振動は、トランスデューサーハウジング内に閉じ込められたままでは役に立ちません。効率的に外部に伝播する必要があります。トランスデューサーアセンブリは、半波長共振器として設計されています。これは、アセンブリの長さが、動作周波数での金属中の音の波長の半分に正確に一致することを意味します。この幾何学的調整により、節点（変位ゼロの点）が取り付けフランジと整列し、最大変位（腹）が出力面で発生することが保証されます。
振動はセラミックスから始まり、フロントドライバー（多くの場合チタンまたはアルミニウム）を通ってブースターに入ります。ブースターは、ホーン（ソノトロード）に渡す前に振幅を変更（増加または減少）します。その後、ホーンがプラスチック部品に接触します。ここでの重要な洞察は、トランスデューサーが安定したアンカーとして機能しなければならないということです。熱や設計不良のためにトランスデューサーの周波数がドリフトすると、ブースターやホーンとの共振から外れます。この不一致は、エネルギーを発振器に反射して戻す定在波を作成し、システムの過負荷や潜在的なコンポーネントの故障につながります。Yujieのトランスデューサーは、負荷がかかっても共振を維持するように正確な帯域幅で設計されており、周波数ドリフトのリスクを最小限に抑えます。この精密なエンジニアリングにより、音響スタックは不一致な部品の集まりではなく、統一されたシステムとして機能します。

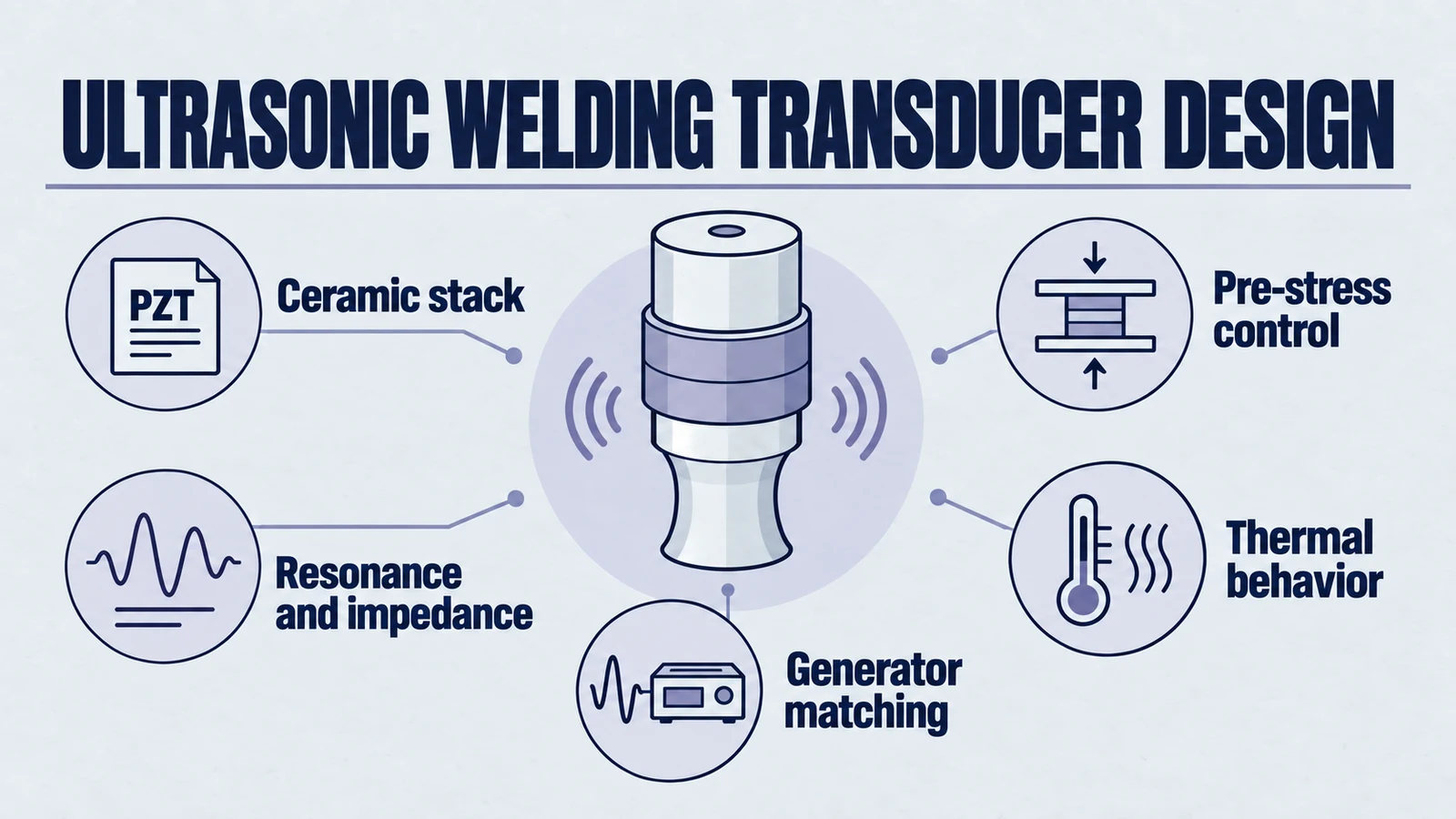

2. 高性能トランスデューサーの解剖学
トランスデューサーは一枚岩のブロックではありません。それは、巨大な張力の下で一緒に保持された積み重ねられたコンポーネントの精密に設計されたアセンブリです。各コンポーネントの品質、およびそれらの組み立ての精度が、トランスデューサーの寿命と効率を定義します。トランスデューサーの解剖学的構造を理解すると、製造精度がなぜそれほど重要なのかが明らかになります。
2.1 圧電セラミックスタック
トランスデューサーの中心には、電力要件に応じて通常2〜8個の圧電セラミックリングのスタックがあります。たとえば、Yujie HJ-6015は4つの圧電素子を利用しています。これらのセラミックスはデバイスのエンジンです。
これらのセラミックスの材料組成は、プレミアムトランスデューサーと一般的な交換品の間の最も重要な差別化要因です。Yujieは、独自に配合されたチタン酸ジルコン酸鉛（PZT）、具体的にはPZT-8を利用しています。理想的には、これらのセラミックスは、均一な接触を確保するために、完全に平らで平行な面を持っていなければなりません。微細な欠陥や平行度の欠如は、応力が集中する「ホットスポット」を作成し、亀裂や脱分極につながる可能性があります。これらのセラミックスの表面仕上げと平坦度は、製造中の重要な品質管理ポイントです。
2.2 バッキングドライバー（バックマス）
バッキングドライバーは、セラミックスタックの後ろにある重金属のシリンダーです。その機能は純粋に慣性的です。セラミックスが膨張すると、前方と後方の両方向に押し出されます。前方へのエネルギー出力を最大化するには、後方への動きに抵抗する必要があります。重いバッキングマスは反作用壁として機能し、振動エネルギーの大部分をフロントドライバーに、そして溶接に向かって前方に伝播させます。
密度が高いため通常は鋼で作られているバッキングドライバーは、高精度で機械加工する必要があります。ここでの不整合は、非軸方向の振動（ぐらつき）につながり、溶接品質を低下させ、発振器を損傷します。バッキングドライバーの質量は、スタックの音響インピーダンスのバランスをとるように慎重に計算され、最適なエネルギー伝達を保証します。
2.3 フロントドライバー（フロントマス）
フロントドライバーは、セラミックスタックをブースターまたはホーンに結合するコンポーネントです。通常、高強度アルミニウムまたはチタンで作られています。チタンは、その並外れた疲労強度と音響伝達特性により、高性能および医療用途に適しています。アルミニウムは軽くて安価ですが、疲労限度が低いため、高デューティサイクルの産業用溶接にはあまり適していません。
Yujieの産業用耐久性への焦点は、超音波振動の激しい周期的応力に耐える高級合金を支持することがよくあります。フロントドライバーには、トランスデューサーをブースターに接続する取り付けスタッド（多くの場合1/2-20またはM20ネジ）も含まれています。これらのネジの完全性は不可欠です。接続が緩んでいるとエネルギーが吸収されて熱が発生し、スタックが急速に破壊されます。
2.4 電極板と絶縁
各セラミックリングの間には、通常は銅ベリリウムまたはニッケルメッキ真鍮で作られた薄い電極板があります。これらのプレートは、高電圧の電気信号をセラミックスに送ります。音響減衰を最小限に抑えるために信じられないほど薄くする必要がありますが、アーク放電なしで高電流を処理するのに十分な堅牢性が必要です。これらの電極の設計には、内部配線にしっかりとハンダ付けまたは圧着する必要がある電気接続用のタブが含まれています。
適切な絶縁も重要です。スタックを一緒に保持する中央のボルトは、短絡を防ぐために高電圧セラミック面から電気的に絶縁する必要があります。Yujieトランスデューサーは、100 MΩ以上の絶縁インピーダンス値を誇り、発振器を保護し、オペレーターの安全を確保する優れた内部絶縁を示しています。この高い絶縁抵抗は品質製造の特徴であり、性能を低下させたり安全上の危険をもたらしたりする可能性のある漏れ電流を防ぎます。
2.5 プレストレスボルト
スタック全体（バッキングドライバー、セラミックス、電極、フロントドライバー）は、中央の高張力ボルトによって一緒に固定されています。これは単に構造的な結束のためではありません。「プレストレス」のためです。
圧電セラミックスは圧縮には強いですが、引張には信じられないほど弱いです。振動サイクルの「収縮」段階では、セラミックスは効果的に内側に引っ張られます。圧縮予圧がないと、急激な加速によってセラミック結晶が引き裂かれます（引張破壊）。中央のボルトは、最大振動振幅の間でもセラミックスが正味の引張力を経験しないように、巨大な圧縮力（多くの場合数トン）を加えます。
このボルトに加えられるトルクは、厳重に守られた製造上の秘密です。緩すぎるとセラミックスが粉々になります。きつすぎると、材料の振動能力が減衰するか、ボルト自体が降伏します。Yujieの製造プロセスには、精密なトルク仕様とエージングプロセスが含まれており、このプレストレスが長年の動作にわたって安定していることを保証します。ボルト自体は、疲労破壊なしに周期的負荷に耐えるために高級鋼で作られている必要があります。
3. PZTファクター：競争力としての材料科学
トランスデューサーの魂はセラミック材料そのものです。パワー超音波の世界では、すべてのセラミックスが同じように作られているわけではありません。「ハード」と「ソフト」のピエゾ材料の違いは、トランスデューサーの効率と発熱の主な決定要因です。この材料科学を理解することは、産業用溶接の厳しさに耐えることができるトランスデューサーを選択するために不可欠です。
3.1 PZT-4 vs. PZT-8：効率のための戦い
標準的な商用トランスデューサーは、一般的なPZT-4（海軍タイプI）材料を使用することがよくあります。PZT-4は高い圧電定数（d33）を持っており、特定の電圧に対して大きく動くことを意味しますが、重大な欠点があります。それは高い誘電損失です。つまり、振動すると、かなりの量の内部熱が発生します。
デューティサイクルが速く、電力レベルが高い（2000W以上）溶接のような高出力アプリケーションでは、熱は敵です。熱はセラミックの共振周波数を変化させ（周波数ドリフト）、キュリー温度を超えるとセラミックを永久に脱分極させ、役に立たなくします。
Yujie Technologyは、溶接トランスデューサーにPZT-8（海軍タイプIII）セラミックスの使用を優先しています。
| 機能 | PZT-4（海軍タイプI） | PZT-8（海軍タイプIII） | 溶接への影響 |
|---|---|---|---|
| 分類 | 「ソフト」から中硬 | 「ハード」 | ハードセラミックスは高ストレス下でより安定しています。 |
| 機械的品質係数（Qm） | 約500 - 600 | 約1000 - 1200 | PZT-8は2倍の「Q」を持ち、エネルギー損失が半分であることを意味します。 |
| 誘電損失（tan δ） | 低い | 非常に低い | PZT-8は動作中の発熱が大幅に少なくなります。 |
| 安定性 | 中程度 | 優れている | PZT-8は高い予圧下でも周波数安定性を維持します。 |
| 主な用途 | 洗浄、センサー | 溶接、切断、ソナー | PZT-8は高電力負荷専用に構築されています。 |
データは、PZT-8が超音波溶接にとって優れた選択肢であることを明確に示しています。その高い機械的品質係数（Qm）は、それがより効率的な共振器であることを意味します。つまり、より少ないエネルギー入力でより長く鳴り響きます。この効率は、収益に直接つながります。
- より低温での動作： 発熱が少ないということは、外部空冷の必要性が減り、周波数ドリフトのリスクが減ることを意味します。これは、トランスデューサーがサイクル間で冷却する時間がほとんどない連続溶接アプリケーションや高速自動化ラインで特に重要です。
- より高い振幅安定性： PZT-8は、高負荷下でも変位振幅を維持し、部品が柔らかくても硬くても溶接品質が一貫していることを保証します。この負荷独立性は、さまざまな部品形状や材料バッチにわたって一貫した溶接強度を達成するために不可欠です。
- 長寿命： 周囲のコンポーネント（Oリング、電極）への熱ストレスの低減により、トランスデューサーの総寿命が延びます。熱サイクルはコンポーネント疲労の主な原因です。より低温で動作することで、スタック全体が長持ちします。
3.2 製造の一貫性とエージング
最高の材料であっても、製造プロセスが一貫していなければ役に立ちません。圧電セラミックスは、分極後に自然に「エージング」または特性が変化します。Yujieのような責任あるメーカーは、組み立て前に制御された環境でセラミックスをエージングさせ、周波数ドリフトが安定することを確認します。これにより、新しいトランスデューサーが1週間は完璧に機能し、その後スペック外にドリフトするという現象を防ぎます。
Yujieのデータシートはこの精度を反映しており、静電容量とインピーダンスの厳しい許容誤差を提供しています。低インピーダンスは特に重要です。これは、トランスデューサーが共振時の電流の流れに対して非常に低い抵抗を示し、発振器からの電力伝達を最大化することを示しています。一貫した静電容量値は、超音波発生器の調整プロセスも簡素化し、交換用トランスデューサーを最小限の調整で取り付けることができるようにします。
3.3 ドーピングと配合の影響
PZT-8の特定の特性は、鉄（Fe3+）やマンガン（Mn2+）などのアクセプターイオンをセラミック材料に正確にドーピングすることで達成されます。これらのドーパントは結晶格子内に酸素空孔を作成し、ドメイン壁を固定して材料の再配向を「難しく」します。このドメインピンニングこそが、PZT-8に高いQmと低い誘電損失を与えるものです。Yujieは社内でこの配合を制御できるため、特定のアプリケーションに合わせて材料特性を微調整し、電力処理と感度のバランスを最適化できます。
4. 動作メカニズムとシステム統合
トランスデューサーは決して単独では機能しません。それは、ブースターとホーン（ソノトロード）も含む「音響スタック」のドライバーです。これらのコンポーネント間の相互作用は、超音波の科学が製造の現実と出会う場所です。トランスデューサーがシステムの残りの部分とどのように相互作用するかを理解することは、トラブルシューティングと最適化に不可欠です。
4.1 ブースターの役割：システムのギアボックス
トランスデューサーは電気を振動に変換しますが、多くの場合、振幅（膨張/収縮の物理的距離）はプラスチックを溶かすのに十分ではありません。トランスデューサーは20ミクロンの振幅を出力するかもしれませんが、プラスチックは効果的に溶けるために40ミクロンを必要とする場合があります。
ここでブースターの出番です。それは機械的な変圧器またはギアボックスとして機能します。金属の断面積を変えることで、ブースターは振動振幅を増幅（または減少）させます。1:1.5のブースターは振幅を50％増加させ、1:2.0は2倍にします。
重要なことに、トランスデューサーはこの増幅された負荷を駆動するのに十分なほど堅牢でなければなりません。高ゲインブースターと結合された弱いトランスデューサーは、小さな車のエンジンが重いトレーラーを丘の上に引っ張ろうとするのと同じように、「ストール」または過負荷になります。Yujieの高出力トランスデューサー（例：2100W）は、高ゲインスタックをよろめくことなく駆動するために必要なトルクと電力密度で設計されています。トランスデューサーとブースターの間の機械的接続は、エネルギー損失と反射波を防ぐために、剛性があり、完全に整列している必要があります。
4.2 インピーダンス整合と共振
超音波システムが機能するためには、発振器とトランスデューサーがインピーダンス整合している必要があります。発振器は、特定の電気的負荷を「見る」ことを期待しています。トランスデューサーのインピーダンスが高すぎる場合（設計不良、亀裂、またはボルトの緩みによる）、発振器は効率的に電力を押し込むことができません。
この不一致は、高い電圧定在波比（VSWR）として現れ、発振器の過熱やエラーコードにつながります。Yujieの厳格なテストにより、低い共振インピーダンス（≤ 10 Ω）が保証され、周波数と電力定格が一致していれば、幅広い標準的な超音波発生器（Branson、Dukane、Herrmannなど）と互換性があります。多くの場合、発振器または別のマッチングボックスに組み込まれているインピーダンス整合ネットワークは、システムをさらに調整できますが、低インピーダンスのトランスデューサーから始めることが基本です。
4.3 共振に対する熱の影響
超音波溶接における最も蔓延している問題の1つは、熱による周波数ドリフトです。シフト中にトランスデューサーが加熱されると、金属が膨張し、セラミックの特性が変化します。これにより、共振周波数が低下します。
トランスデューサーが20,000 Hz用に設計されている場合、高温時には19,800 Hzに低下する可能性があります。最新のデジタル発振器はこのシフトを追跡（オートチューン）できますが、限界（通常は+/- 500 Hz）があります。トランスデューサーが非効率的である場合（PZT-4を使用している、または組み立てインターフェースが悪い）、過剰な熱が発生し、周波数が発振器の追跡ウィンドウを超えてドリフトします。その後、システムは「過負荷」アラームでシャットダウンします。
Yujieが熱的に安定したPZT-8材料と低損失のチタン/アルミニウムドライバーを使用することで、この周波数ドリフトが最小限に抑えられ、24時間年中無休の動作中でもシステムが発振器の制御ウィンドウ内に維持されます。さらに、高デューティサイクルアプリケーションで熱安定性を維持するために、コンバータハウジングの強制空冷などの適切な冷却戦略が採用されることがよくあります。
4.4 振幅プロファイリングと溶接品質
振動の振幅は重要なプロセスパラメータです。低すぎると、溶接が弱いか、時間がかかりすぎます。高すぎると、部品が損傷したり、過剰なバリが発生したりする可能性があります。高度な溶接システムでは「振幅プロファイリング」が可能であり、溶接サイクル中に振幅を変更できます。たとえば、高く開始して溶融を開始し、その後低くして流れを制御します。
この手法は、トランスデューサーに動的なストレスを与えます。振幅を変更するという発振器のコマンドに即座に応答する必要があります。Yujieトランスデューサーは、高い電気機械結合係数を備えており、このような高度な制御戦略に必要な応答性を提供します。発振器の振幅プロファイルを忠実に再現する能力は、トランスデューサー品質の重要な指標です。
5. 業界固有のアプリケーションと要求
超音波トランスデューサーの汎用性により、トランスデューサーの性能に対して独自の要求を持つ多様な業界にサービスを提供できます。これらの特定の要件を理解することは、最適なトランスデューサー構成を選択するのに役立ちます。
5.1 自動車：力持ち
自動車産業は超音波溶接の最大のユーザーです。用途は、テールライトレンズやインストルメントパネルの溶接から、バンパーセンサーのカシメやワイヤーハーネスの溶接まで多岐にわたります。
要件： 高出力と耐久性。自動車部品は大きく、ABS、PC、ナイロンなどのエンジニアリング樹脂で作られていることがよくあります。これには、高ワット数（2000W〜4000W）で動作する15 kHzまたは20 kHzのトランスデューサーが必要です。溶接は、車両の振動や環境への露出に耐えるために、気密性があり、構造的に健全でなければなりません。
Yujieのソリューション： HJ-6015（15 kHz）および関連する高出力モデルは、この分野向けに特別に設計されており、ストールすることなく大きなボンドラインを溶かすために必要な「うなり」を提供します。Yujieのトランスデューサーは、自動車生産ラインに典型的な急速なサイクルタイムを処理するのに十分なほど堅牢です。
5.2 医療：精度と無菌性
医療機器の組み立て（例：カテーテル、外科用トロカール、IVフィルター）には、絶対的な精度が求められます。バリ（過剰な溶融プラスチック）は、剥がれて患者の体内に入る可能性があるため、許容されません。プロセスはクリーンルーム環境とも互換性がなければなりません。
要件： 一貫性と清浄度。振幅を最小限に抑え、部品の損傷を防ぐために、40 kHzまたは35 kHzシステムが標準です。プロセスデータは、FDA検証のために記録可能でなければなりません。
Yujieのソリューション： 非常に安定したQ値を持つ高周波トランスデューサー。安定性により、すべての単一の溶接でエネルギー供給が同一であることが保証されます。これは、工程能力（Cpk）を証明する必要があるFDA検証プロセスにとって不可欠です。Yujieのクリーンな製造プロセスにより、トランスデューサー自体が汚染を持ち込まないことが保証されます。
5.3 包装：スピードが命
包装（クラムシェルシール、チューブ充填、ジッパーバッグ）では、毎分数百個の部品を実行する充填ラインに追いつくために、溶接サイクルはほぼ瞬時でなければなりません。信頼性が最も重要です。シールを1回逃すと、製品の腐敗や漏れにつながる可能性があります。
要件： デューティサイクルと熱放散。トランスデューサーには、冷却するための「オフタイム」がほとんどありません。連続的または非常に短い間隔で動作する必要があります。
Yujieのソリューション： ここではPZT-8セラミックスは交渉の余地がありません。それらの低い誘電損失は、連続デューティサイクル中の熱暴走を防ぎ、YujieトランスデューサーがPZT-4を使用する競合他社よりも低温で長く動作することを可能にします。Yujieは、熱負荷をさらに管理するための空冷ハウジングオプションも提供しています。
5.4 電子機器：敏感なコンポーネントの保護
超音波溶接は、USBドライブ、充電器、その他の家電製品のケーシングを組み立てるために使用されます。課題は、敏感な内部PCBやバッテリーを損傷することなくケーシングを溶接することです。
要件： 高周波と低振幅。内部コンポーネントへの機械的ストレスを最小限に抑えるために、30 kHzまたは40 kHzの周波数が好まれます。
Yujieのソリューション： Yujieは、内部の電子機器に損傷を与える振動を伝達することなく、接合界面に正確なエネルギーを供給するコンパクトな30/35/40 kHzトランスデューサーを提供します。
6. メンテナンス、寿命、およびROI
超音波溶接トランスデューサーの総所有コスト（TCO）は、単なる購入価格ではありません。それは、購入価格をそれが提供する信頼できる溶接サイクル数で割ったものです。50万サイクル後に故障する安価なトランスデューサーは、特にダウンタイムのコスト（自動車ラインでは1時間あたり数千ドル）を考慮すると、500万サイクル続くYujieトランスデューサーよりもはるかに高価です。ROIを最大化するには、プロアクティブなメンテナンス戦略を実装することが不可欠です。
6.1 スタックメンテナンスの儀式
トランスデューサーの寿命を最大化するために、Yujieは厳格なメンテナンスプロトコルを推奨しています。これは、工場の予防保守スケジュールに統合する必要があります。
- 表面の再調整： 定期的にスタックを分解し、合わせ面を検査します。フレッチング（微動摩耗）が存在する場合は、細かいサンドペーパー（400〜600グリット）を使用して定盤上で表面をラップし、平坦度を回復させます。これにより、音響結合が回復し、さらなる損傷が防止されます。
- トルク仕様： 常にトルクレンチを使用してください。締めすぎるとネジ山がつぶれて音響経路が歪み、締め付け不足だと熱とフレッチングが発生します。典型的なトルク：15/20 kHzスタックでは約25〜30 ft-lbs（30〜40 Nm）が必要ですが、40 kHzでは大幅に少なくなります（約20 Nm）。正確な値については、特定のデータシートを参照してください。
- 冷却空気： 清潔で乾燥した圧縮空気がコンバータを冷却していることを確認してください。エアライン内の水分や油分は、コンバータハウジング内に導電性のスラッジを生成し、故障につながります。冷却空気供給にフィルターとドライヤーを取り付けます。
- ケーブル検査： 高電圧ケーブルにほつれや損傷がないか定期的に検査してください。ケーブルが損傷すると、断続的な障害やアーク放電が発生する可能性があります。
6.2 インピーダンス分析によるトラブルシューティング
上級ユーザーは、インピーダンスアナライザを使用して、故障が発生する前に予測できます。このデバイスは、トランスデューサーを周波数範囲全体でスイープし、インピーダンス曲線をプロットします。
- 健全なトランスデューサー： 共振時（最小インピーダンス）に鋭く深い「ディップ」を示し、反共振時に鋭いピークを示します。位相角の遷移は滑らかです。
- 死にかけているトランスデューサー： 「寄生」共振（曲線内の小さな隆起）を伴う浅く乱雑な曲線を示します。共振周波数が大幅にシフトしている可能性があります。
- Yujieは出荷前にすべてのユニットでこの分析を実行し、顧客が完璧な「クリーンな」署名を持つコンポーネントを受け取ることを保証します。顧客は、将来の比較のために新しいトランスデューサーのベースラインインピーダンスを記録することをお勧めします。
6.3 取り扱いと保管
トランスデューサーは精密機器であり、注意して取り扱う必要があります。
- 衝撃： トランスデューサーを落としたり衝撃を与えたりしないでください。小さな落下でもセラミックスに亀裂が入る可能性があります。
- 保管： スペアは乾燥した温度管理された環境に保管してください。シリカゲルパックは、長期保管中の吸湿を防ぐのに役立ちます。
- 保護キャップ： トランスデューサーを使用しないときは、取り付けスタッドの損傷を防ぐために、ネジ山保護キャップを付けたままにしてください。
7. Yujie Technologyの利点：世界が私たちを選ぶ理由
トレーダーや再販業者で溢れる市場において、Yujie Technology Ltd.は、25年以上の伝統を持つ真のメーカーとして際立っています。1996年に設立されたYujieは、材料科学と製造工学の深い専門知識を活用して、コンポーネントサプライヤーからグローバルOEMの戦略的パートナーへと進化しました。
7.1 材料の習得：私たちは独自のPZTを作ります
サードパーティから一般的なセラミックスを購入する多くの「組立業者」とは異なり、Yujieは独自の圧電材料を製造しています。この垂直統合により、最終製品に対する比類のない制御が可能になります。
- カスタム配合： PZT粉末混合物を調整して、特定のQm、結合係数、または温度安定性を達成します。これにより、Yujieは、高出力溶接と高感度センシングなど、特定のアプリケーション向けに材料を最適化できます。
- バッチの一貫性： 今日購入したトランスデューサーのセラミックスが、5年前に購入したものと同じ性能であることを保証します。この一貫性は、ドロップイン交換を必要とする顧客にとって不可欠です。
- コスト管理： 中間業者を排除して、競争力のある価格でプレミアムパフォーマンスを提供します。原材料のサプライチェーンを管理することで、Yujieは市場の変動から顧客を隔離できます。
7.2 ISO 9001の約束と品質保証
Yujieは、厳格なISO 9001:2015品質管理システムの下で運営されています。これは単なる証明書ではありません。それは継続的な改善の文化です。すべてのトランスデューサーは、厳格な一連のテストを受けます。
- エージング： セラミック特性を落ち着かせるための24〜48時間の安定化期間。
- 負荷テスト： 空気中だけでなく、シミュレートされた溶接負荷の下でのテストにより、実際の条件下での性能を検証します。
- パラメータ検証： 共振周波数（Fr）、反共振周波数（Fa）、インピーダンス（Zr）、および静電容量（Cp）を厳格な許容誤差と照合してチェックします。すべてのチェックに合格したユニットのみが出荷されます。
- トレーサビリティ： 各ユニットはシリアル化されており、問題が発生した場合にYujieがその製造履歴と材料バッチを追跡できるようになっています。
7.3 カスタマイズとOEMサービス
既製品だけでは不十分な場合があります。Yujieは、40年以上の経験を持つエンジニアチームを擁し、独自のアプリケーション向けのカスタムトランスデューサーを設計しています。
- カスタム周波数： 28 kHzや38 kHzなどの非標準周波数用のトランスデューサーの設計。
- 機械的統合： 特定の機械エンベロープやロボットアームに適合するカスタムハウジング形状、取り付けフランジ、またはコネクタの開発。
- プライベートラベリング： トランスデューサーに独自のロゴを付けたい機械メーカー向けのOEMサービスの提供。
7.4 グローバルな展開、ローカルな信頼
50か国以上への輸出実績を持つYujieは、北米および欧州市場の物流と品質への期待を理解しています。製品はRoHS準拠およびCE認定を受けており、欧米のメーカーが必要とする規制および安全基準を満たしていることを保証します。Yujieの物流チームは国際配送の経験があり、製品が安全かつ時間通りに到着することを保証します。
8. 将来のトレンド：スマートトランスデューサー時代
製造業がインダストリー4.0時代に突入するにつれ、謙虚なトランスデューサーは受動的なコンポーネントからスマートファクトリーの能動的な参加者へと進化しています。
8.1 デジタル統合とAI
将来の超音波システムは単に溶接するだけではありません。それらは「感じ」ます。トランスデューサーのインピーダンス変化と周波数シフトをリアルタイム（ミリ秒）で監視することで、AIアルゴリズムは微妙な異常を検出できます。
- 予知保全： システムは、インピーダンスデータの傾向に基づいてトランスデューサーまたはホーンがいつ故障するかを予測し、故障が発生する前にスケジュールされたメンテナンスを可能にします。
- プロセス制御： 部品の位置がずれているか、プラスチックの配合が変更されているか、またはクランプ力が正しくないかを検出し、その場で溶接パラメータを調整します。
Yujieは、このデータフィードバックループを促進するために、さらに高い感度を提供する材料の研究の最前線にいます。
8.2 先進複合材料の溶接
自動車および航空宇宙産業の軽量化の推進により、炭素繊維複合材料とバイオプラスチックが導入されています。これらの材料は、標準的なABSよりも超音波エネルギーを減衰させます。これには、これらの散逸性材料を通してエネルギーを打ち込むために、さらに高い振幅能力とより硬いセラミックス（進化したPZT-8バリアントなど）を備えたトランスデューサーが必要です。YujieのR&Dチームは、これらの新たなニーズを満たすために、次世代の「超硬」ドライバーを積極的に開発しています。
8.3 サーボ駆動超音波の台頭
空気圧シリンダーが標準ですが、溶融崩壊と速度の精密制御のためにサーボ駆動溶接機が普及しています。これらのシステムは、サーボドライブの剛性が高く非準拠の性質のため、トランスデューサースタックに極度のストレスをかけます。「遊び」のある空気圧システムとは異なり、サーボシステムは硬いです。Yujieの強化されたフロントドライバーと高張力プレストレス設計は、サーボ超音波溶接の厳しさに最適であり、この高精度技術に必要な構造的剛性を提供します。
8.4 持続可能な製造
エネルギー効率がより大きな優先事項になるにつれて、トランスデューサーの効率はより重要になります。Yujieの高Q PZT-8トランスデューサーは本質的にエネルギー効率が高く、より多くの電力を有用な機械的仕事に変換し、熱として無駄にするのを減らします。これは、製造施設の全体的な持続可能性の目標に貢献します。
結論：生産ラインの鼓動
超音波溶接トランスデューサーは、電気機械工学の驚異です。それは、ミクロンの動きが重要であり、材料の純度が効率を決定し、製造の品質が生産ラインの収益性を決定するデバイスです。それは、私たちが運転する車から命を救う医療機器まで、私たちが毎日使用する製品の組み立てを推進する静かなるエンジンです。
「十分」であることがダウンタイム、リコール、およびエネルギーの浪費につながる業界において、Yujie Technologyは決定的な代替案、すなわち卓越性を提供します。PZT-8セラミックスの優れた熱安定性を活用し、厳格なISO 9001製造基準を遵守し、すべてのユニットに20年以上の専門知識をもたらすことで、Yujieトランスデューサーは現代のメーカーが求める信頼性を提供します。
老朽化した溶接ラインをアップグレードする場合でも、新しい医療組立プロセスを設計する場合でも、自社の機械ブランド向けに信頼できるOEMコンポーネントを調達する場合でも、トランスデューサーの選択は基礎となります。それは不確実性と安定性の間、無駄と効率の間の選択です。精度を選択してください。安定性を選択してください。Yujieを選択してください。
当社の高度な超音波溶接トランスデューサーがどのようにお客様の製造プロセスを最適化できるかについて話し合うには、今すぐYujie Technologyにお問い合わせください。
