カスタムPZTコンポーネント: 最高のパフォーマンスを引き出すための戦略的ガイド

はじめに: なぜ標準部品ではイノベーションに追いつけないのか

技術の進歩を絶え間なく追求する中で、設計エンジニア、R&D科学者、プロダクトマネージャーは、常に可能性の限界を押し広げています。より小さく、より速く、より正確で、より信頼性の高いデバイスへの要求は高まるばかりです。しかし、この野心はしばしば根本的な制約に直面します。それは、既製のコンポーネントが持つ固有の限界です。エンジニアは標準部品を使うことで妥協を強いられることが多く、その結果、パフォーマンスの低下、システム統合の複雑化、過酷な動作環境における重大な脆弱性などを招きます。これらの妥協はイノベーションを阻害し、製品の最終的な可能性に上限を設けてしまうことになります。

ここで、新しいパラダイムが不可欠となります。カスタムPZTコンポーネントは単なる製品ではありません。それは戦略的な機能そのものです。チタン酸ジルコン酸鉛 (PbO₃)、すなわちPZTは強力な圧電セラミックですが、その真の可能性は特定の目的のために設計されたときに初めて発揮されます。カスタマイズは、PZTを一般的な材料から、高度な医療診断や軍用ソナーから航空宇宙工学、産業オートメーションに至るまで、最も要求の厳しい分野で次世代のパフォーマンスを解き放つ鍵へと変貌させます。

このガイドでは、カスタムPZTコンポーネントの世界を包括的に解説します。カスタマイズを可能にする基本原理、それがもたらす戦略的利点、さまざまな業界における変革的なアプリケーション、そして独自のビジョンをコンセプトから現実のものにする協調的な設計プロセスについて探ります。

第1章: カスタムPZTコンポーネントの解剖学 - 材料レベルからのエンジニアリング

カスタムPZTの価値を完全に理解するには、「カスタム」が単に標準外の寸法を意味する以上のものと知る必要があります。それは材料レベルから始まり、コンポーネントの設計と製造のあらゆる側面に及ぶ包括的なエンジニアリング分野です。標準的なセラミックを解体し、特定の複雑な課題を解決するために再構築するプロセスと言えます。

圧電原理: PZTの基礎知識

PZTの機能は、機械的エネルギーと電気的エネルギーを相互に変換する特定の材料の驚くべき特性である圧電効果に基づいています。この双方向の能力は、次の2つの方法で現れます。

• 正圧電効果: PZTセラミックに機械的ストレス（圧力や振動など）を加えると、その表面に電荷が発生します。これにより、センサーにとって理想的な材料となります。
• 逆圧電効果: PZTセラミックに電界を加えると、正確な機械的変形が生じ、形状が変化します。これはアクチュエーター、モーター、トランスデューサーに最適です。

この挙動は、PZTのペロブスカイト結晶構造に由来します。焼成されたままの状態では、セラミックはランダムな方向を向いた結晶ドメインで構成されており、圧電効果を示しません。「分極」と呼ばれる重要な製造工程で、材料に強力な直流電界を加えることで、ドメイン内の電気双極子を整列させます。このプロセスにより、セラミックに巨視的な圧電特性が付与され、機能的に活性化されます。PZTは、高感度、高い動作温度（キュリー温度）、優れた化学的不活性という優れた組み合わせにより、この分野で主要な材料となっており、最も要求の厳しい用途において他の圧電セラミックよりも汎用性が高く、堅牢です。

基本を超えて: PZTカスタマイズの4つの柱

「カスタマイズ」という抽象的な概念は、4つの具体的かつ相互に関連するエンジニアリングの柱に分解できます。カスタムソリューションの真の力は、特定のパフォーマンス結果を達成するためにこれら4つの柱すべてを一斉に操作できる能力にあります。

柱1: 材料配合とドーピング

PZTセラミックの特性は固定されていません。化学組成を変更することで正確に調整できます。これにより、PZT材料の2つの主要なファミリーである「ソフト」材と「ハード」材の間に重要な区別が生まれます。

• ソフトPZT: これらの材料は、より高い圧電電荷係数（d₃₃）、より高い感度、より高い誘電率を特徴としています。これにより、センサー、低電力アクチュエーター、顕微鏡や光学で使用されるナノポジショニングシステムなど、大きな歪みや高感度が必要な用途に最適です。
• ハードPZT: これらの材料は、より高い機械的品質係数（Qₘ）、より低い誘電損失、より高い抗電界を示し、減極することなく強い電界に耐えることができます。これらの特性により、工業用洗浄や溶着用の超音波トランスデューサー、ソナープロジェクター、治療用医療機器など、大きな熱と機械的ストレスを発生させる高出力用途に選ばれる材料となります。

専門のメーカーはさらに進んで、特定のドーパントを使用してこれらの特性を微調整し、ダウンホール石油・ガスセンサーや自動車エンジン部品に見られるような高温などの極端な動作環境に合わせた独自の配合を作成できます。

柱2: 幾何学的複雑さとフォームファクター

標準的なPZTコンポーネントは通常、単純なディスク、リング、プレートとして入手可能ですが、イノベーションにはより複雑な形状が必要になることがよくあります。高度な加工能力により、用途に合わせて機能的に最適化された複雑な形状の製造が可能になります。これには以下が含まれます。

• 半球体および球形セクション: 広いエリアで信号を送受信できる広ビームソナートランスデューサーを作成するために不可欠です。
• チューブおよびシリンダー: 流量計や走査型顕微鏡のように、半径方向の変位や360度のセンシングと駆動が必要な用途に使用されます。
• カスタム切削形状: 貫通穴、テーパーエッジ、R面、その他の非標準的な輪郭などの複雑な機能を備えたコンポーネントを加工できます。

この幾何学的な自由度は、単なる美観のためではありません。これにより、PZT素子を、しばしばスペースが制限されたより大きなアセンブリにシームレスに統合することができます。かさばる取り付け金具が不要になり、全体的な部品点数が減り、組み立てプロセスが簡素化され、最終的には最終デバイスの信頼性が向上します。

柱3: 精密公差と加工

PZTは硬くて脆いセラミックであるため、従来の切削工具では加工できません。材料の除去は、ダイヤモンドまたは炭化ケイ素の工具を使用した研磨プロセスによって行われます。高い能力を持つメーカーは、一連の特殊な技術を用いて、厳密な公差を実現しています。

• ラッピング: このプロセスでは、微細な研磨スラリーを使用して、極度の平坦性と平行度を持つ表面を作成します。これは、均一な力分布が最優先される積層アクチュエーターにとって重要です。
• センタレス研削: ディスクやロッドの外径を正確な寸法に加工するために使用され、コンポーネントの半径方向の共振周波数を調整するために不可欠です。
• 多軸CNCフライス加工と穴あけ: これらのコンピュータ制御プロセスにより、焼成されたPZTの大きなブロックから、前の柱で述べたような複雑な形状を作成することができます。

これらの高度な技術により、0.002インチ（約50マイクロメートル）という厳しい寸法公差を実現できます。このレベルの精度は、特に高周波アプリケーションや、再現性のあるナノメートルスケールの位置決めを必要とするシステムにおいて、一貫したパフォーマンスを確保するために不可欠です。

柱4: 電極パターンと電気的インターフェース

PZT素子に電界を印加する方法は重要な設計上の考慮事項ですが、標準部品では見落とされがちです。電極（セラミックの表面に適用される導電層）のカスタマイズは、堅牢で信頼性の高いデバイス統合に不可欠です。主な側面は次のとおりです。

• 電極材料: 焼付け銀やニッケルメッキなどの材料の選択は、アプリケーションの環境と必要な接続方法（はんだ付けや導電性エポキシ接着など）によって異なります。
• カスタムパターン: 単純な全面電極の代わりに、電気的接続と組み立てを容易にするためにカスタムパターンを設計できます。例としは、プラスとマイナスの両方の端子をコンポーネントの片側に持ってくるラップアラウンド電極や、複雑な配線スキームのための絶縁された電極「パッド」などがあります。
• アイソレーションバンド: 電極のエッジに沿って絶縁領域を設けることで、アーク放電や短絡のリスクを低減し、高電圧アプリケーションでの安全性を高めます。

適切に設計された電極は、最終デバイスの製造を簡素化し、接続不良のリスクを減らし、特に振動や熱サイクルにさらされるアプリケーションにおいて、システム全体の堅牢性を向上させます。

第2章: 戦略的必然性 - なぜカスタムPZTが競争優位性となるのか

カスタムPZTコンポーネントを選択することは、単なる部品レベルの決定ではありません。それは、製品ライフサイクル全体にわたって波及効果をもたらすシステムレベルの戦略的選択です。パフォーマンス、信頼性、フォームファクター、そして最終的には競合他社を超えてイノベーションを起こす能力に直接影響を与えます。

利点1: ピーク効率のためのパフォーマンス最適化

標準コンポーネントは、定義上、妥協の産物です。幅広い潜在的な用途に対して「十分に良い」ように設計されているため、特定の用途に対して最適であることはめったにありません。対照的に、カスタムコンポーネントは、意図されたタスクのために正確に調整されています。共振周波数、発生力、変位、センサー感度などの性能特性は、システムの正確な要件に合わせて調整できます。これにより、コンポーネントがピーク効率で動作し、最大量のエネルギーを変換して無駄を最小限に抑えることが保証されます。それは、既製のスーツとオーダーメイドのスーツの違いのようなものです。一方は許容範囲内に収まりますが、もう一方は完璧にフィットし、着る人の能力を引き立てます。

利点2: シームレスなシステム統合と小型化

医療機器から家電製品まで、ほぼすべてのハイテク産業におけるトレンドは、より小さく、より軽く、より統合された製品に向かっています。カスタム形状は、このトレンドを実現する鍵です。医療用カテーテル、ウェアラブルセンサー、小型光学システムなどの複雑でスペースが制限されたアセンブリ内に完全に収まるようにPZT素子を設計することで、エンジニアはかさばるアダプター、ブラケット、その他の取り付け金具を不要にすることができます。これにより、システム全体のサイズと重量が削減されるだけでなく、潜在的な故障箇所の数も減り、より洗練された堅牢な最終製品につながります。

利点3: 過酷な環境における比類のない信頼性

PZT技術の最も重要な用途の多くは、過酷で容赦のない環境にあります。これには、ダウンホール石油・ガス検知の高温と極圧、航空宇宙および防衛システムで経験する激しい振動と衝撃、埋め込み型医療機器の厳格な無菌性と生体適合性の要件が含まれます。標準コンポーネントは、このような極端な条件に耐えるようには設計されていません。カスタム材料配合、堅牢な幾何学的設計、および特殊な電極構成を通じて、コンポーネントをこれらの条件に耐えるだけでなく、長期にわたって揺るぎない信頼性で機能するように設計でき、ミッションクリティカルなシステムが故障することなく機能することを保証します。

利点4: イノベーションの実現と新しい機能の解放

おそらくカスタムPZTの最も深い利点は、イノベーションのイネーブラー（実現者）としての役割です。今日の最先端技術の多くは、標準コンポーネントでは実現不可能だったでしょう。例えば：

• 高精細触覚フィードバック（ハプティクス）: スマートフォンやゲームコントローラーにおける触覚フィードバックは、従来のモーターの能力をはるかに超える、鮮明でニュアンスのある振動を生成できるカスタムPZTアクチュエーターに依存しています。
• 精密薬物送達システム: カスタム積層PZTスタックを使用してマイクロポンプを駆動し、マイクロリットルまたはナノリットル量の液体を完全な精度で供給します。
• モノのインターネット (IoT): IoTは、機械やインフラからの周囲の振動を電気エネルギーに変換するカスタムPZTエナジーハーベスターによってますます支えられており、バッテリーなしで何年も動作できる自己発電型ワイヤレスセンサーを可能にしています。

このように、カスタムPZTは基礎的な実現技術として機能します。R&Dチームに理論的なコンセプトを機能的なプロトタイプに変え、最終的には市場を破壊する製品に変えるために必要なツールを提供します。カスタム設計されたコンポーネントへの初期投資は、開発サイクル全体にプラスの効果をもたらし、パフォーマンス、信頼性、市場競争力において優れた最終製品をもたらします。

第3章: アプリケーションの世界 - 業界全体で活躍するカスタムPZT

カスタムPZTコンポーネントの汎用性は、さまざまな高ステークス産業での広範な採用によって実証されています。各セクターにおいて、材料特性、形状、電気的インターフェースを調整する能力により、エンジニアは独自の課題を解決し、新しいレベルのパフォーマンスを達成できます。

医療技術: 精度、イメージング、治療

医療分野は精度と信頼性に依存しているため、カスタムPZTアプリケーションの主要な分野となっています。

• 画像診断: カスタム高周波トランスデューサーは現代の超音波システム心臓部であり、より良い診断のための高解像度画像を可能にします。重要な例は血管内超音波（IVUS）で、血管内部を画像化するために、小型化されカスタム形状のPZT素子がカテーテルに取り付けられています。
• 治療機器: 高密度焦点式超音波（HIFU）は、カスタム形状の球体集束PZTトランスデューサーを使用して、ピンポイントの精度で非侵襲的に腫瘍を焼灼します。超音波外科手術器具は、カスタムPZTを利用して、周囲の組織への損傷を最小限に抑えながら、精密な切開と凝固を行うための高周波振動を作り出します。
• 流体およびアクチュエーション: カスタム積層スタックアクチュエーターは、自動薬物送達用の微量投与ポンプや、吸入用に液体薬物を微細なミストに噴霧するネブライザーに不可欠です。

航空宇宙・防衛: センシング、アクチュエーション、監視

航空宇宙および防衛分野では、振動、温度、圧力の極限条件下でコンポーネントが完璧に機能しなければなりません。

• センシングとモニタリング: カスタム形状のPZTセンサーは、構造ヘルスモニタリング（SHM）のために機体に統合され、応力、疲労、または衝撃による損傷の音響特性を「聞き取り」ます。PZT加速度計は、ジェットエンジンの振動監視や弾薬の慣性誘導システムに使用されています。
• 防衛システム: PZTの歴史は防衛と深く結びついています。高出力PZTスタック、リング、半球体は、潜水艦や水上艦のアクティブソナートランスデューサーの中核を形成しており、この技術は第一次世界大戦の起源以来、劇的に進化してきました。
• 宇宙用途: 宇宙の真空中で、PZTアクチュエーターは、衛星光学機器、ミラー、科学機器のナノポジショニングに必要な超高精度を提供します。

自動車: 効率、安全性、体験

自動車産業は、カスタムPZTを活用してエンジンの効率を向上させ、車両の安全性を高め、より良い運転体験を生み出しています。

• エンジン管理: シンプルなPZTディスクセンサーはエンジンノック検出に使用され、最適なパフォーマンスのために点火タイミングをリアルタイムで調整することを可能にします。より高度なカスタム積層アクチュエーターは、燃料の微粒化を改善する超高速かつ精密な圧電燃料噴射装置を可能にし、効率を高め、排出ガスを削減します。
• 先進運転支援システム (ADAS): カスタム超音波トランスデューサーはADASの主力であり、駐車支援、死角監視、近接検知に使用されています。
• 安全性とモニタリング: PZTベースのセンサーは、タイヤ空気圧監視システム（TPMS）や、乗員の存在を検知して安全システムを作動させるシートベルトセンサーに使用されています。

産業・製造: パワー、精度、制御

産業部門では、高出力、極度の精度、信頼性の高いプロセス制御を必要とするアプリケーションにとって、カスタムPZTコンポーネントが重要です。

• 高出力超音波: カスタム設計された「ハード」PZTリングとスタックは、プラスチック溶着、精密部品の洗浄、噴霧ノズルでの微細ミストの生成に使用される強力な超音波システムのエンジンです。
• 非破壊検査 (NDT): カスタムPZTトランスデューサーは、損傷を与えることなく材料の内部欠陥、亀裂、またはボイドを検出するための特定の超音波波形パターンを生成および受信するように設計されています。
• オートメーションとロボット工学: ピエゾアクチュエーターは、半導体製造における高速選別システム、ロボットグリッパー、精密位置決めステージに必要なマイクロ秒の応答時間とナノメートルの精度を提供します。

家電・通信: ハプティクス、オーディオ、小型化

より小さく、より機能豊富な民生用デバイスへの要求により、カスタムPZTは不可欠な技術となっています。

• 触覚フィードバック（ハプティクス）: カスタムPZTベンダーと積層アクチュエーターは、プレミアムスマートフォン、ラップトップのトラックパッド、VRコントローラーを従来の製品と区別する、鮮明で高精細な触覚フィードバックを提供します。
• オーディオ: 小型化されたPZTスピーカーとMEMS（微小電気機械システム）マイクは、従来のコンポーネントが収まらない薄型デバイスでの高忠実度オーディオを可能にします。これらは骨伝導ヘッドホンの中核技術でもあります。
• RFと通信: PZTベースの材料は、弾性表面波（SAW）およびバルク弾性波（BAW）フィルタの作成に使用され、5Gスマートフォンやその他の通信デバイスにおける信号の分離と完全性の確保に不可欠です。

第4章: 精密技術のパートナー - 協調的なカスタムPZT開発プロセス

カスタムPZTコンポーネントのためにメーカーと契約することは、単なる取引ではなく、協調的なエンジニアリングパートナーシップの始まりです。このプロセスは、開発のリスクを軽減し、パフォーマンスを最適化し、最終的なコンポーネントがシステムの目標と完全に一致するように設計されています。この旅は、顧客の課題を高性能で生産準備の整ったソリューションへと変えます。

カタログではなく、お客様の課題から始まります

カスタム開発プロセスは、顧客のアプリケーション要件とパフォーマンス目標を深く掘り下げることから始まります。標準部品を注文するのとは異なり、会話はカタログ番号のリストに限定されません。それは目の前のエンジニアリング課題に焦点を当てた共同の解決セッションです。独自の設計と目標について完全にオープンな議論を促進するために、このプロセスは通常、秘密保持契約（NDA）の下で始まります。

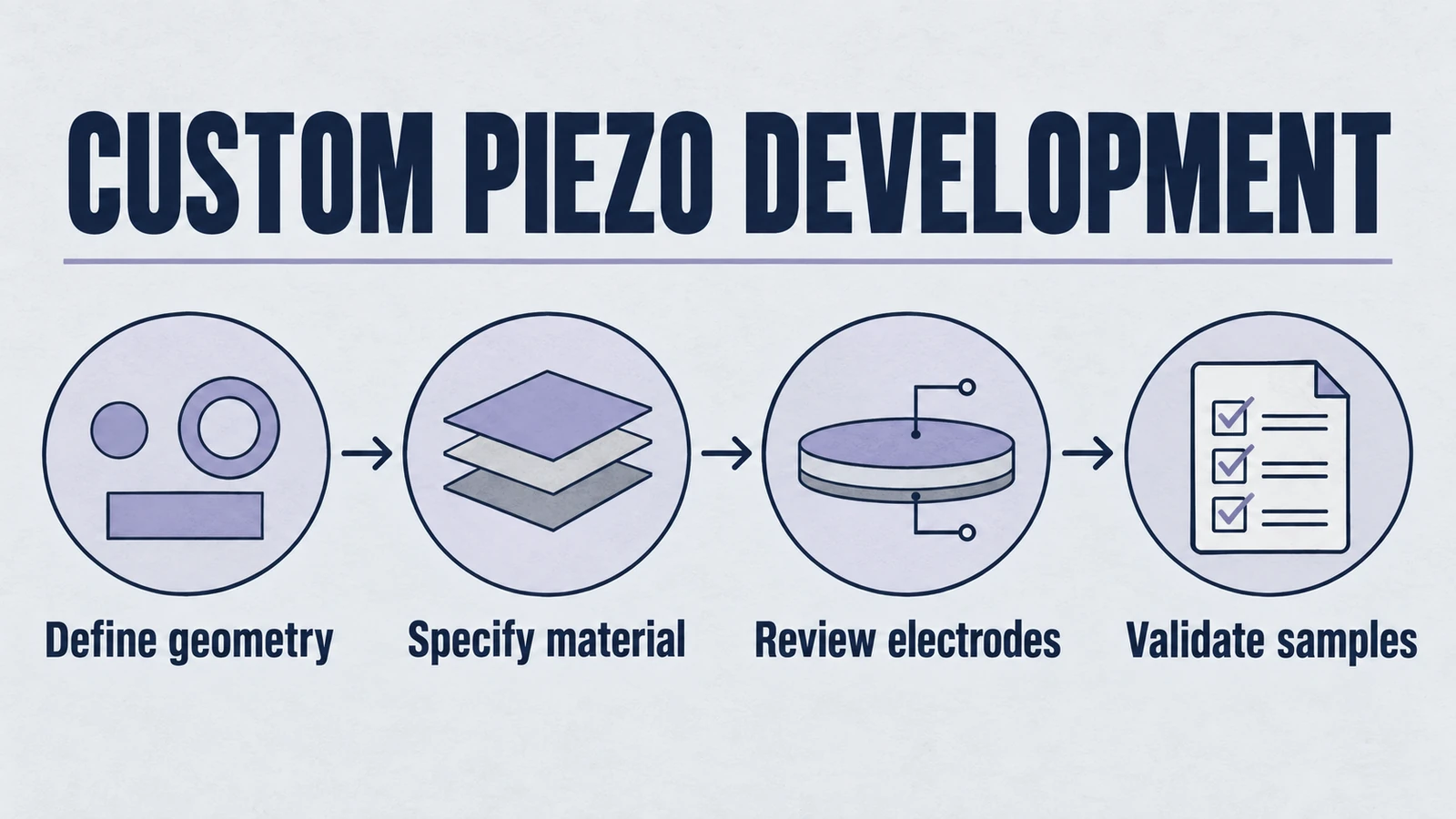

カスタムコンポーネント実現の4つのフェーズ

コンセプトから大規模生産への道のりは、4つの異なる付加価値フェーズに構成できます。

フェーズ1: 協調的な発見と仕様策定

この最初の協議では、顧客とメーカーの両方のエンジニアが集まり、プロジェクトのコアパラメータを定義します。これには、アプリケーションの動作環境（温度、圧力、湿度）、望ましい電気機械的性能（変位、力、周波数、感度）、物理的制約（サイズ、重量、取り付け）、および電気駆動条件（電圧、電力、波形）に関する詳細な議論が含まれます。このフェーズは、残りの開発プロセスを導く明確な設計目標のセットを確立するために重要です。

フェーズ2: 材料科学、モデリング、設計

仕様が定義されると、メーカーの材料科学者は既存のPZT配合を選択するか、非常に要求の厳しいアプリケーションの場合は、タスクに最適化された新しい粉末組成を開発します。同時に、設計エンジニアは有限要素解析（FEA）などの高度なツールを使用してコンポーネントの動作をモデル化します。FEAにより、チームは物理的な部品を作成する前に、パフォーマンスをシミュレートし、応力集中を予測し、電気機械効率と長期信頼性のために形状を最適化できます。このモデリングフェーズにより、物理的な再設計のサイクルを防ぐことで、開発時間とコストが大幅に削減されます。

フェーズ3: プロトタイピングと性能検証

モデリングを通じて設計が確定すると、顧客のテストと検証のために最初のプロトタイプが製造されます。これらのプロトタイプは、静電容量、誘電損失、共振周波数、負荷時の変位などの主要な電気的および物理的特性を検証するために、社内で厳格なテストを受けます。これにより、コンポーネントが合意された仕様を満たしていることが保証されます。その後、顧客はこれらのプロトタイプをシステムに統合して、実際のアプリケーションでのパフォーマンスを検証し、最終的な設計調整のための重要なフィードバックを提供します。

フェーズ4: スケールアップ製造と品質保証

プロトタイプの検証が成功した後、プロジェクトは本格的な生産に移行します。PZT粉末の配合から完成したコンポーネントの最終テストに至るまで、垂直統合された製造プロセスは、一貫性と品質管理を確保するために不可欠です。ISO 9001などの厳格な品質管理システムへの準拠により、生産されるすべてのコンポーネントが最初のプロトタイプと同じ高い基準を満たすことが保証され、ミッションクリティカルなアプリケーションに必要な信頼性が提供されます。

この構造化されたプロセスは、提供される「製品」が最終的なPZTコンポーネントそのものだけでなく、協調的なエンジニアリングの旅全体であることを示しています。価値は、共有された専門知識、高度なモデリングとシミュレーション、および顧客のプロジェクトのリスクの体系的な軽減にあり、成功した結果を保証します。

結論: カスタムPZTソリューションでビジョンを設計する

今日の最も高度で要求の厳しい技術アプリケーションにとって、カスタマイズはもはや贅沢ではなく、基本的な必需品です。標準の既製PZTコンポーネントは、パフォーマンスを制限し、統合を複雑にし、信頼性を危険にさらす可能性のある妥協を強います。対照的に、カスタム設計されたPZTソリューションは、卓越するために目的を持って構築されています。コア材料の配合から最終的な幾何学的形状、電気的インターフェースに至るまで、コンポーネントのあらゆる側面を調整することで、エンジニアは最適化されたパフォーマンス、シームレスなシステム統合、および最も過酷な環境での揺るぎない信頼性を達成できます。

このレベルの専門化は、深い協調的なパートナーシップを通じて達成されます。真の製造パートナーは、顧客のエンジニアリングチームの延長として機能し、材料科学、機械設計、大量生産における数十年の専門知識を最も困難な課題に注ぎ込みます。このパートナーシップは、開発プロセスを単なる取引からイノベーションの共有の旅へと変えます。
