既存装置向け超音波溶着振動子の調達ガイド

既存装置向け超音波溶着振動子の調達ガイド

既存の機器モデル用の超音波溶接トランスデューサを調達する場合は、現在のコンポーネントの仕様と購買チームが必要とする数量から始めます。周波数、機械的インターフェース、入手可能な電気情報、および正確な供給範囲を含めます。これらの詳細により、サプライヤーは目的のマシン用のコンポーネントを提案できます。

同じアプローチが、生産部品を発注する機器メーカーと、リピート部品プログラムを構築する専門サプライヤーに当てはまります。代替ソースを評価するときにも役立ちます。公称周波数や機械の写真だけでは、購入したコンポーネントの大部分が未定義のままになります。

トランスデューサと溶接スタックの他の部分を個別に指定します

超音波溶着装置は、異なる機能を持つコンポーネントを組み合わせています。トランスデューサは、機器のマニュアルではコンバータと呼ばれることもありますが、電気入力を機械振動に変換します。ブースターまたはホーンは別個の機械コンポーネントであり、発電機が電気駆動力を供給します。

必要なコンポーネントを述べてください。トランスデューサの見積書には、供給範囲で特定されていない限り、ブースター、ホーン、発電機、ハウジング、または取り付け金具が含まれると想定しないでください。

を使用してください 溶接トランスデューサのカタログ 組み立てられたトランスデューサの例については。あなたの会社が独自のスタックを組み立てている場合は、以下から始めます。 ピエゾセラミックリングシリーズ セラミック仕様を提供します。この表は、すべてのアイテムをカバーする標準パッケージではなく、考えられる購入リクエストを示しています。

変更しない必要がある機械的インターフェースを特定する

ねじ規格の一致だけでは比較が完了しない理由

一般 HJ-5020B と HJ-5020D リストには両方とも M12 × 1.75 インターフェースが含まれていますが、異なるエンベロープがリストされています。以下の例では、選択したカタログ エントリを再現します。これは測定レポートや互換性宣言ではありません。

HJ-5020Bのページには、共振周波数が複数記載されています。そのため、生産用の発注では、ページ上の値を任意に一つ選ぶのではなく、実際に提示された構成と確認済みの仕様を特定する必要があります。ねじ規格の一致は接続部を確認するうえで有用ですが、それだけでは他の寸法適合や電気的な条件までは判断できません。

既存のマシンの場合、コンポーネントは確立されたアセンブリ内に収まる必要があります。可能な場合は、全体の寸法、嵌合インターフェース、関連するねじ接続、および取り付け配置を含めます。図面により、設置に重要な表面や特徴を特定できます。

機械的な交換品を特定するために頻度に依存しないでください。同じ公称周波数で使用されるトランスデューサは、本体の寸法、結合インターフェースまたは接続が異なる場合があります。一見同じような外観でも、内部仕様は確立されていません。

変更が許容できる場合は、それをオプションとして特定します。サプライヤーに提案された相違点のリストを依頼して、エンジニアリング チームが購入前にそれらを確認できるようにします。これにより、機械の要件を確認せずにサプライヤーの代替品を正確な代替品として扱うことがなくなります。

電気要件を元のコンテキストで提供します

既存部品の仕様書や、関連する発振器の情報があれば添付してください。使用周波数、電気的な制限、接続方法、既知の稼働条件などが有用です。記載された数値は元の単位を保ち、その値がどの条件で示されたものかも併せて伝えてください。

記載されている電力が発電機、トランスデューサー、または完全な機械のいずれを指すのかを明確にしてください。機械の主力定格電力だけでは、購入する必要があるセラミックやコンバータを定義するのに十分ではありません。

カタログのお問い合わせの場合は、モデル名をお知らせください。たとえば、 HJ-5020B 溶接トランスデューサのページ は、予備比較のための特定の製品リファレンスを提供します。別の製品の評価を転送するのではなく、そのモデルの情報をマシンの要件と照合してください。

代替品の供給と新しいマシンの開発リクエストを区別する

スタックを個別に購入したコンポーネントとして読み取る

Branson 内 2000X t 電源マニュアル、セクション 2.4.3、コンバーター、ブースター、ホーンは超音波スタック内で異なる機能を持っています。ブースターはコンバーターとホーンの間にあり、振動振幅を変更できます。これは順序を指定するのに役立つ用語です。 YJ コンポーネントがそのメーカーのシステムで承認されていることを意味するものではありません。

便利な機器購入チェックリストには次の 3 行があります。 提供されるもの, 何につながるのか、および 組み立てられた装備を確認する人。コンバーターのみを注文する場合は、既存のブースターまたは嵌合アセンブリを特定します。完全なスタックが要求された場合は、各コンポーネントと、サプライヤーが実際に提供することに同意した範囲をリストします。すべてのコンポーネントの購入を新しい機械設計プロジェクトに変えることなく、設置とプロセス検証の責任を明確に保ちます。

サポートされていない「同じ」ステートメントではなく、相違点を要求します

別のモデルが提案されている場合は、短い偏差リストを求めてください。どの寸法、接続、電気入力、または付属の付属品が現在の部品と異なっていますか?その後、チームはどの差異を許容できるか、どのチェックが必要かを決定できます。代替品を明確に示す応答は、実際の構成を指定せずに既存の部品番号を使用する応答よりも有用です。

締め付け手順、動作制限、メンテナンス手順を、あるメーカーのマニュアルから別のトランスデューサに移さないでください。実際に提供される機器およびコンポーネントに適用される指示を使用してください。ここでの参照の目的は、コンポーネントの役割と調達範囲を明確にすることであり、インストール設定を規定することではありません。

確立されたコンポーネント図面により、サプライヤーは定義された購入要件を検討できます。チームがまだ溶接アーキテクチャを決定している場合、またはスタックを再設計している場合は、それらの点を未解決としてマークします。コンポーネントの見積書だけでは、完全な溶接機の開発や検証をカバーするものではありません。

代替コンポーネントの場合、目的のアセンブリでチームがどのチェックを完了する必要があるかを決定します。トランスデューサの適合性と溶接プロセスの結果は、緩んだコンポーネントのみに依存するわけではありません。提案された部品と機器評価の責任を確認してから、生産が承認されたものとして処理してください。

ブランド名やよく知られたモデルの説明はコンテキストの説明に役立ちますが、互換性の証拠にはなりません。現在のコンポーネントの仕様を提供し、何が提案されているかを尋ねます。未検証の相互参照から直接互換性があると想定することは避けてください。

生産数量と予備の要件を明確に準備します

構築する予定のマシンの数も指定している場合でも、見積もりを希望するトランスデューサの数を指定します。複数の機械バリエーションで異なるトランスデューサが使用されている場合は、各部品と数量を個別にリストしてください。

評価部品、通常の生産数量、サービス在庫を個別のニーズとして特定します。数量オプションを比較する場合は、各オプションに同じコンポーネント仕様を使用します。推定の年間所要量がわかっている場合は含めますが、発注ではなく予測としてラベルを付けます。

供給の継続性が問い合わせの理由である場合は、要求された注文パターンについて説明してください。分割納品や在庫手配について明確に話し合います。年間数量から推測するのではなく、見積書で確認する必要があります。

溶接トランスデューサ OEM 見積テンプレート

件名: 溶接トランスデューサの見積もり — [機器/コンポーネントのリファレンス]

こんにちは、YJ Piezo さん
既存の溶接装置モデルのコンポーネントを調達しています。
機器モデルと電流トランスデューサのリファレンス: [詳細]
必要な供給品: [トランスデューサのみ / 別途リストされているコンポーネント]
図面とリビジョン (利用可能な場合): [参照]
周波数と既知の電気要件: [詳細]
機械的寸法と嵌合インターフェース: [詳細]
ジェネレータまたは現在のコンポーネントの仕様: [利用可能な場合]
部品参照ごとに見積もる数量: [詳細]
評価または予備の数量 (該当する場合): [詳細]
お届け先と配達希望時期: [詳細]

提案されたモデル、含まれる内容、および記載された要件との相違点を特定してください。

溶接トランスデューサの調達に関するよくある質問

動作周波数を一致させると互換性が確立されますか?

いいえ。意図したアセンブリにおける機械的インターフェース、電気的特性、および動作も考慮する必要があります。代替品を検討するときは、既存のコンポーネントの仕様とマシンの関連要件を使用してください。

セラミックリングのみを購入できますか?

セラミックリングを別供給アイテムとしてリクエストできます。既知の場合は、寸法、材質、電極の情報を含めます。の PZT セラミック RFQ テンプレート は、完全なトランスデューサの注文と混同することなく、このリクエストを準備するのに役立ちます。

既存のモデル番号と写真から始めてもいいですか?

はい、必要な数量と手持ちの仕様を添えてお送りください。提案されたコンポーネントを特定するには、さらなる寸法または電気情報が必要になる場合があります。問い合わせを開始する場合、すべての詳細がすぐに得られる必要はありません。

複数のマシンモデルの部品について問い合わせるにはどうすればよいですか?

トランスデューサのリファレンス、仕様、数量ごとに別の行を使用します。同一であることがわかっている共有部分を特定します。要件が同じであることを確認することなく、類似した外観のコンポーネントを 1 つの注文明細行に組み合わせないでください。

溶接装置コンポーネントの見積もりをリクエストする

閲覧する YJ Piezo 溶接トランスデューサー、その後 既存のモデルまたは図面と必要な数量を送信してください。セラミック供給の変更については、 2 番目のソース PZT ガイド;清掃用具の場合は、 クリーニングトランスデューサのバルク RFQ ガイド.

本ガイドの作成元と根拠資料

発行者 YJ Piezo。モデルの例では、リンクされた公開リストからフィールドをレポートし、曖昧な頻度エントリを意図的に保持しています。これらのカタログ ページは問い合わせの出発点です。注文する前に、提供されているモデルと構成を正確に確認してください。指定されたブランドの互換性や独立した性能認証は主張されていません。

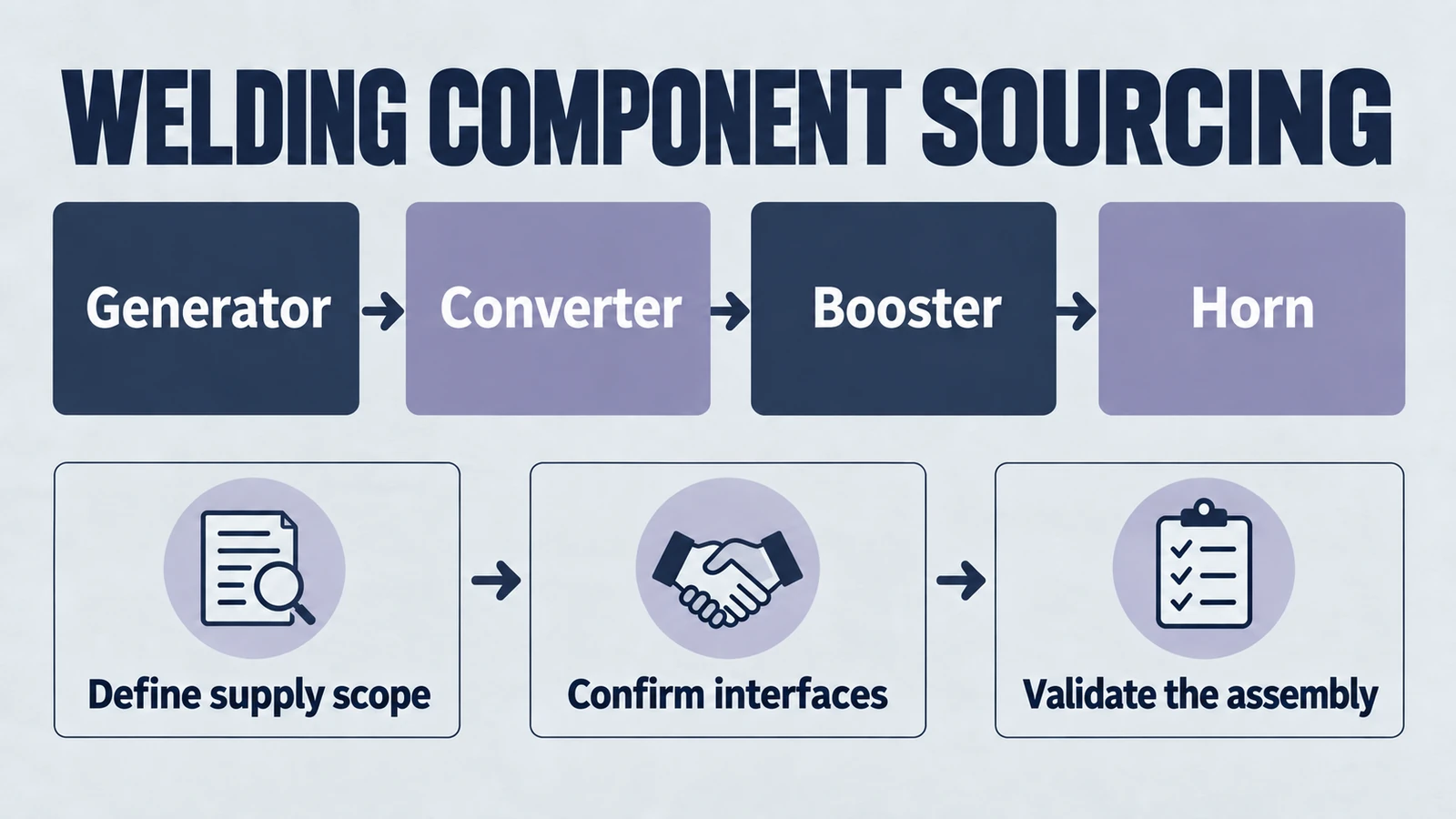

表紙は、YJ 顧客による設置ではなく、一般的なプラスチック溶接アプリケーションの AI 支援イラストです。機能図は購入範囲を分離するものであり、特定の製品の内部構造を示すものではありません。
