音波化学および洗浄用の超音波キャビテーション トランスデューサ

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
2,161 文字
5 分で読めます
超音波キャビテーション音響化学超音波洗浄圧電トランスデューサ

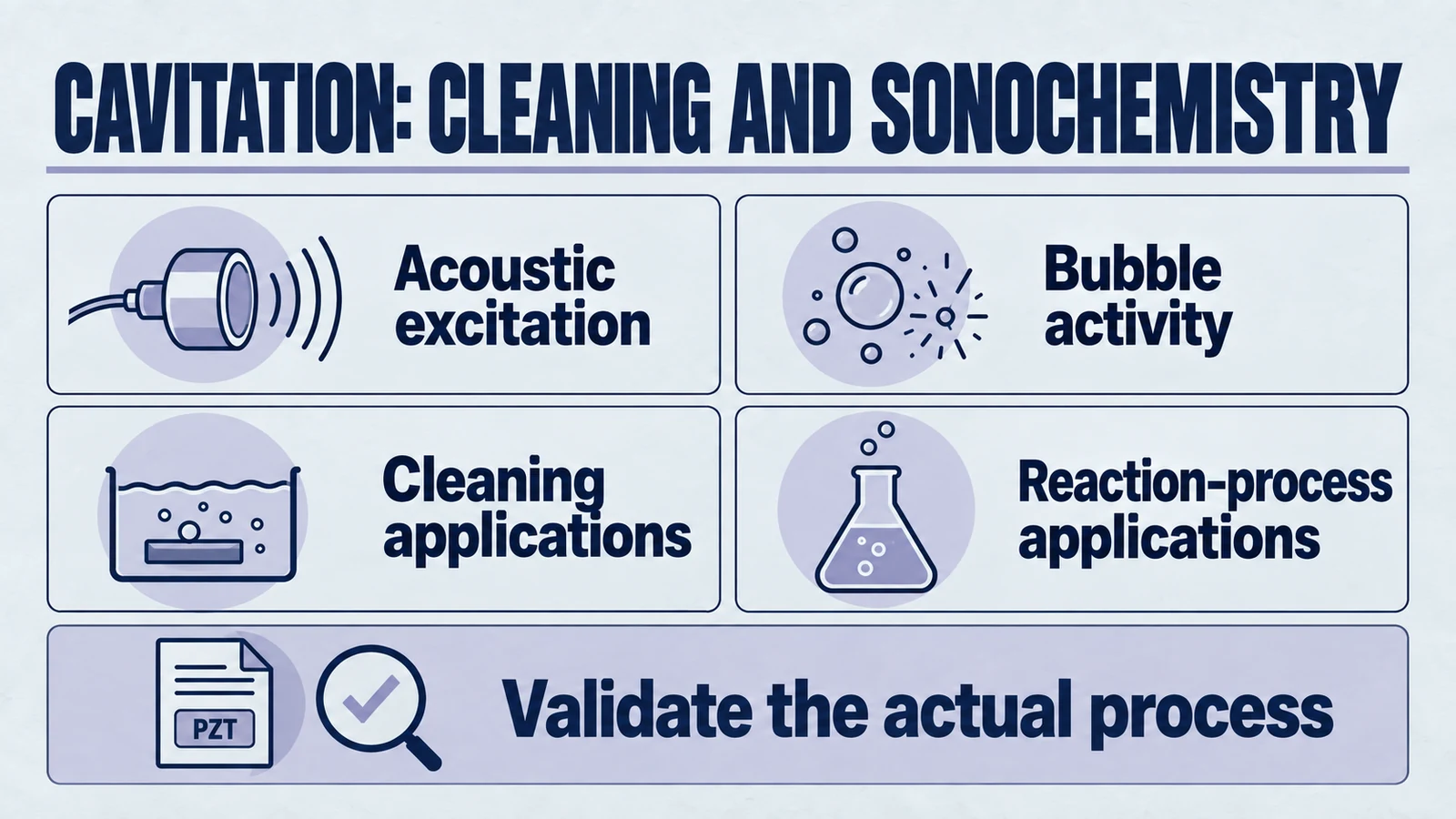

インフォグラフィック: キャビテーション: 洗浄と音響化学。音響励起。バブル活動。洗浄用途。反応プロセスへの応用。実際のプロセスを検証します。

音響励振 · 気泡活動 · 洗浄用途 · 反応プロセス用途 · 実際のプロセスの検証

超音波キャビテーション トランスデューサは、音響化学や精密洗浄における幅広い用途の中心です。これらのデバイスは、電気エネルギーを高周波音波に変換することにより、液体内に強力なキャビテーション効果を誘発し、膨大なエネルギーで崩壊する微細な気泡を生成します。このユニークな現象により、高効率な化学反応が実現され、優れた洗浄力が得られます。この記事では、超音波キャビテーションの背後にある科学、トランスデューサーの主要な設計特徴、および産業または実験室の用途に適したソリューションを選択する方法を探ります。

超音波キャビテーションとは何ですか?

キャビテーションとは、液体中での蒸気泡の形成と激しい崩壊を指します。超音波システムでは、これは圧電トランスデューサによって生成される高周波音波 (通常は 20 ~ 40 kHz の範囲) によって実現されます。これらの波が液体中を伝播すると、高圧と低圧の交互のサイクルが発生します。低圧段階では、マイクロバブルが形成されます。その後の高圧段階では、これらの気泡が崩壊し、局所的に強いエネルギーが放出されます。

この爆縮により、バブルサイトで高度に局所的な熱、圧力、およびマイクロジェット活動が発生します。これらの局所的な条件により、タンク、化学薬品、およびトランスデューサーが正しく適合している場合、超音波キャビテーションは洗浄や音響化学反応に役立ちます。

音響化学における応用

ソノケミストリーでは、超音波キャビテーションを使用して、高温や強力な化学物質を必要とせずに化学プロセスを強化します。一般的なアプリケーションには次のようなものがあります。

  • ナノマテリアルの合成: 粒子の分散と微細化を促進します。
  • 触媒作用: 触媒の分散と反応速度が向上します。
  • 乳化: 非混和液体の安定した混合が可能です。
  • 汚染物質の分解: 水処理において複雑な有機化合物を分解します。

キャビテーションは局所的な高エネルギー領域を作成しますが、暴露フィールドは空間的に不均一になる可能性があります。リアクターの形状、減衰、ガスと気泡の量、流れと駆動が結果に影響します。ホットスポットから均一性を推測するのではなく、意図したプロセスでの反応分布とスケールアップを検証します。

超音波洗浄における役割

超音波洗浄機のキャビテーションは、表面から汚染物質を除去するための主要なメカニズムです。固体表面近くでキャビテーション気泡が激しく崩壊すると、マイクロジェットと衝撃波が発生し、粒子、バイオフィルム、油、残留物を次のような複雑な形状から取り除きます。

  • 医療機器
  • 電子部品
  • 光学レンズ
  • 精密機械部品

従来の洗浄方法とは異なり、超音波キャビテーションは非研磨性で、溶剤を使用せず(必要な場合)、止まり穴、亀裂、表面の隙間に到達します。

超音波キャビテーショントランスデューサーの仕組み

超音波キャビテーション トランスデューサは通常、金属バッキングまたはホーンに接着された圧電セラミック素子で構成されます。交流電圧が印加されると、セラミックは急速に膨張および収縮し、電気エネルギーを機械振動に変換します。この振動が洗浄液や反応液に伝わり、キャビテーション効果が発生します。

主要なパフォーマンスパラメータは次のとおりです。

  • 共振周波数: キャビテーション気泡のサイズと強度を決定します。より低い周波数 (20–30 kHz) は、より攻撃的なキャビテーションを生成します。高い周波数 (40–100 kHz) はより穏やかで、デリケートな部分に適しています。
  • 電力密度: 出力密度が高いほど、キャビテーションがより激しくなります。
  • トランスデューサ結合: タンクやソノケミカルリアクターへの効率的な結合と結合は、エネルギー伝達にとって非常に重要です。

適切なトランスデューサーの選択

適切な超音波キャビテーション トランスデューサーの選択は、特定の用途によって異なります。

  • 工業用超音波洗浄の場合は、高出力と低周波動作を備えた堅牢な洗浄トランスデューサを探してください。
  • 実験室の音響化学の場合は、高精度の周波数制御を備えたコンパクトなプローブ スタイルのトランスデューサーを検討してください。
  • 連続フロー システムの場合、モジュール式トランスデューサ アレイをパイプまたはタンクに統合できます。

カスタマイズ オプションには次のものが含まれます。

  • 周波数チューニング
  • セラミック材料の選択(PZT-4, PZT-8、など)
  • ハウジングおよび取り付けタイプ (フランジ、ボルトオン、浸漬)

専門サプライヤーと提携する

経験豊富な超音波トランスデューサ メーカーと協力することで、最適なパフォーマンスと信頼性が保証されます。 YJ Piezo では、洗浄と音響化学の両方に使用される超音波キャビテーション トランスデューサー向けにカスタマイズされたソリューションを提供しています。 圧電セラミックスと 1996 年以来培ってきた音響工学の経験により、当社はクライアントの厳しいアプリケーション要件を満たすトランスデューサの設計と調達を支援します。

お問い合わせ

ソノケミカル収量を増やしたり、洗浄性能を向上させたりすることに興味がありますか? お問い合わせ 今すぐプロジェクトについて話し合い、データシートまたはカスタム ソリューションをリクエストしてください。
