圧電ディスクサプライヤー選定の究極ガイド：不可欠な5つの要素
1.0 はじめに：あらゆる高性能アプリケーションの背後にある重要な決定
先端技術の世界では、圧電ディスクは基礎的なコンポーネントであり、医療用超音波、産業用非破壊検査（NDT）、精密ナノポジショニング、自動車センシングなど、多岐にわたる分野でイノベーションを推進しています。あらゆる高解像度医療画像、完璧に溶接されたコンポーネント、ナノメートル精度で動くマイクロアクチュエータの背後には、完璧に仕様化され、確実に製造された圧電ディスクがあります。したがって、圧電ディスクサプライヤーの選定は単なる調達業務ではありません。それは、最終製品の性能、信頼性、そして最終的な商業的成功に深く影響を与える戦略的な決定です。
この決定に関わるリスクは非常に高いものです。最適でないサプライヤーを選ぶと、製品性能のばらつき、早期の部品故障、生産ラインの停止、そして高額な製品リコールなど、一連の不具合を引き起こす可能性があります。こうした問題はコストを増大させるだけでなく、企業の評判に回復不能な損害を与えることもあります。サプライヤーの選択は、根本的にはリスクを軽減し、プロジェクトの長期的な実行可能性を確保することです。この現実には、単なる取引関係から、深く統合された戦略的パートナーシップの構築へと視点を変える必要があります。最も成功した成果は、サプライヤーの専門知識と製造能力が、顧客自身のエンジニアリングチームの直接的な延長として活用されたときに達成されます。

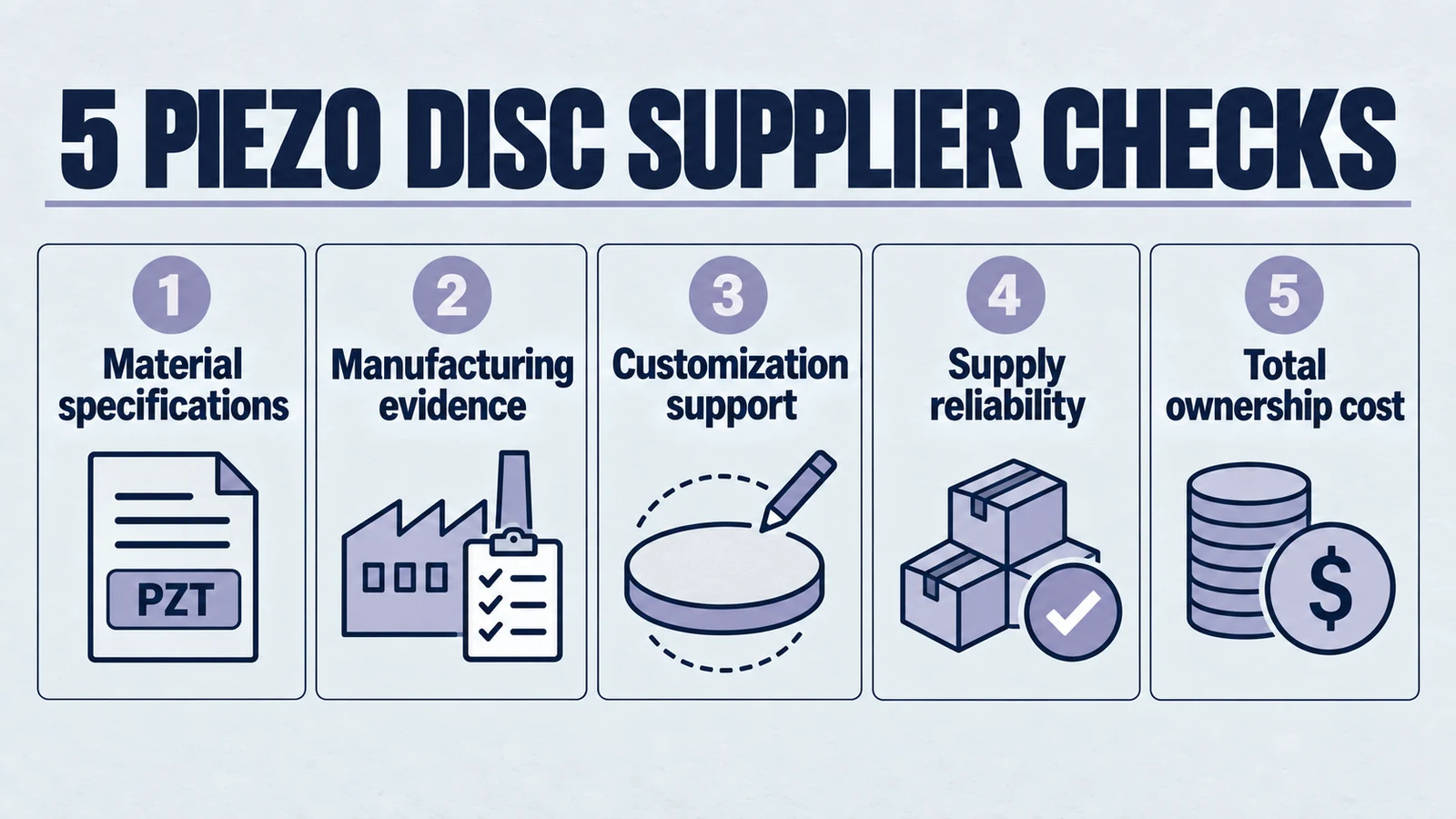

この重要な決定をナビゲートするには、体系的なフレームワークが不可欠です。このガイドでは、表面的な価格比較を超えて、潜在的な圧電ディスクサプライヤーの技術的専門知識、製造規律、パートナーシップ能力を包括的に評価するための5つの重要な要素を提示します。これらの要素は、材料品質と性能、製造の卓越性と品質管理、カスタマイズと技術パートナーシップ、サプライヤーの信頼性とサプライチェーン、そして総所有コストです。
2.0 要素1：妥協のない材料品質と性能仕様
あらゆる高性能圧電ディスクの基盤は、セラミック材料そのものです。優れたサプライヤーは、材料科学に対する包括的な熟達度を示し、単なるコンポーネントではなく、アプリケーションの特定の物理現象に合わせて最適化された材料ソリューションを提供します。
2.1 データシートを超えて：材料特性とアプリケーションの要求の整合性
すべてのチタン酸ジルコン酸鉛（PZT）セラミックスが同じように作られているわけではありません。「ソフト」と「ハード」のPZT配合の間には根本的な違いがあり、それぞれ異なる動作要求に合わせて調整されています。
ソフトPZT： PZT-5HやPZT-5A（Navy Type II/VIに分類）のような材料は、高感度、大きな圧電電荷定数（d₃₃）、および高誘電率を特徴としています。これらの特性は、センシング用途、医療用イメージングトランスデューサ、および比較的低い電力レベルで大きな変位を必要とするアクチュエータに最適です。しかし、キュリー温度が低く、高い電気的または機械的ストレス下で脱分極しやすいという制限もあります。
ハードPZT： PZT-4やPZT-8（Navy Type I）のような材料は、高い機械的品質係数、高い機械的負荷や強力な電場の下での優れた安定性、および高いキュリー点を示します。これらの特性は、超音波洗浄用トランスデューサ、ソナープロジェクター、高電圧エネルギー生成システムなどの高出力アプリケーションに不可欠です。
この基本的な分類を超えて、いくつかの重要な材料パラメータをアプリケーションの特定の要件に合わせる必要があります：
- キュリー温度 (Tc): これは、材料が相転移を起こし、圧電特性を永久に失う臨界温度です。特に高温環境で使用されるコンポーネントにとって、これは交渉の余地のない動作上限を表します。
- 圧電電荷定数 (d₃₃): この係数は、印加された電場に対して生じる機械的歪みに関連しており、アクチュエータの性能と変位能力の主要な指標となります。
- 電気機械結合係数 (k): この値は、電気的エネルギーと機械的エネルギーの間の変換効率を測定します。高い結合係数は、センシングおよびアクチュエーションの両方で使用されるトランスデューサの全体的な効率にとって重要です。
- 機械的品質係数 (Qm): このパラメータは、材料内部の機械的損失を表します。高いQmは、発熱を最小限に抑え、より効率的な動作を可能にするため、共振型の高出力アプリケーションにとって不可欠です。
サプライヤーの能力を検証する際、重要な差別化要因が浮かび上がります。それは、原材料の配合自体を制御しているかどうかです。業界で観察される著しいバッチごとのばらつきは、多くの場合、材料組成や処理の一貫性の欠如に起因します。独自のPZT粉末を社内で配合し、原料酸化物の純度や、混合、粉砕、仮焼成のプロセスを正確に制御するサプライヤーは、根本的な優位性を持っています。この垂直統合により、材料特性を微調整し、さらに重要なことに、バリューチェーンの最初から厳格な統計的プロセス管理を実施することが可能になります。
2.2 性能のばらつきの落とし穴
データシート上の公称値は誤解を招く可能性があります。多くの場合、±20%もの広い許容誤差が含まれているからです。これにより、異なるベンダー間だけでなく、同じサプライヤーのバッチ間でも重大な性能の差異が生じる可能性があります。以下のような、実際の動作を反映する性能指標を評価することが重要です：
- 再現性と精度の違い： これら2つの特性の違いを理解することは不可欠です。精度とは、コンポーネントが真の値にどれだけ近づけるかを指し、再現性とは、同じ目標位置に一貫して戻る能力です。多くの精密アプリケーションでは、系統的な誤差はキャリブレーションによって補正できる場合が多いため、絶対的な精度よりも高い再現性が重要です。
- 寿命と耐久性： 圧電コンポーネントの動作寿命は、周囲の湿度、温度、機械的予圧、電気的駆動条件など、多くの要因によって影響を受けます。信頼性の高いコンポーネントは、意図された動作環境で何十億回ものサイクルに耐えられるように設計されていなければなりません。
3.0 要素2：実証可能な製造の卓越性と厳格な品質管理
世界をリードする圧電ディスクサプライヤーは、半導体ファブリケーターに匹敵するレベルの精度で操業しています。これらのメーカーにとって、品質へのコミットメントは単なるマーケティングスローガンではなく、生産プロセスのあらゆる段階に組み込まれ、国際的に認められた基準によって検証されたシステムです。
3.1 粉末から分極された部品まで：精度を要するプロセス
圧電ディスクの製造は、品質が強化されるか、あるいは損なわれる可能性のある多くの段階を経る複雑な旅です。主な工程は以下の通りです：
- 粉末の準備とプレス： プロセスの始まりは、プレスされた「グリーン」ボディ（未焼成体）の均一な密度を確保するための均質な顆粒の作成です。
- 焼結： この重要な高温焼成段階で、セラミックの最終的な微細構造が形成されます。不適切な温度や時間は、不適切な結晶成長を引き起こし、材料の圧電ポテンシャルを著しく低下させるか、破壊することさえあります。
- 機械加工とラッピング： 多くの場合±0.1 mm以上の厳しい寸法公差を達成するには、半導体業界から借用した高度な機械加工技術が必要です。
- 電極形成： セラミック表面に均一で強固に付着した金属電極（通常は銀、ニッケル、または金）が適用されます。この層は、信頼性の高い電気的接続を確立し、一貫した性能を確保するために不可欠です。
- 分極（ポーリング）： この最終的かつ重要なステップでは、セラミックをキュリー温度以下に加熱し、強力な直流電場にさらします。このプロセスにより、材料内部の電気ドメインが整列し、圧電特性が誘起されます。不適切または不完全なポーリングは、コンポーネントを役に立たなくします。
3.2 品質管理と包括的なテストの役割
堅牢な品質管理（QC）は、単なる最終検査ではなく、継続的な統合プロセスです。トップクラスのサプライヤーは、統計的プロセス管理（SPC）を利用して主要なパラメータを監視し、大量生産のための自動テストシステムを採用し、すべてのバッチに対して包括的なトレーサビリティシステムを維持しています。品質重視のサプライヤーは、以下を含む一連のテストを実施します：
- 物理検査： 寸法精度の検証、および亀裂、欠け、ボイドなどの物理的欠陥の検査。
- 電気的テスト： 静電容量、誘電損失、共振周波数、インピーダンスなどの主要な電気的特性の測定。専用のメーターを使用した圧電電荷定数（d₃₃）の直接測定は、アクチュエータ材料の標準的なQCチェックです。
- 信頼性とストレス耐性テスト： 高温、多湿、振動などの過酷な動作条件をシミュレートし、アプリケーション固有のストレス下でのコンポーネントの長期的な性能と耐久性を検証します。
3.3 プロセス規律の証明としての認証
認証は単なる書類仕事ではなく、正式な品質マネジメントシステム（QMS）へのサプライヤーのコミットメントを示す、独立した第三者による検証と見なすべきです。確認すべき主要な認証には以下があります：
- ISO 9001:2015: これはQMSの国際的なベンチマークであり、プロセス管理、顧客満足、および継続的な改善へのサプライヤーの献身を示しています。
- ISO 13485: この認証は、医療機器業界にサービスを提供するサプライヤーにとって不可欠です。医療グレードのコンポーネントに要求される厳格な品質、安全性、および文書化プロトコルの遵守を示します。
- AS9100: これは航空宇宙および防衛産業向けのQMS規格であり、失敗が許されないアプリケーションの厳しい要求を満たすサプライヤーの能力を示しています。
4.0 要素3：深いカスタマイズ能力と専門的な技術パートナーシップ
最高の圧電ディスクサプライヤーは、単にカタログからコンポーネントを販売するのではなく、ソリューションを共創します。彼らはクライアントのエンジニアリングチームの延長として機能し、圧電技術における深い専門知識を応用して、性能、製造可能性、および費用対効果のために設計を最適化します。
4.1 カスタマイズのスペクトル
サプライヤーの真の能力は、提供するカスタマイズの深さを調べることで評価できます。これは単純な変更から完全に統合されたソリューションまで多岐にわたります：
- レベル1（標準的なカスタマイズ）： これには、カスタム寸法（直径と厚さ）、標準的なPZT材料の選択、および基本的な配線の取り付けが含まれます。ほとんどのサプライヤーはこれらの要求に対応できます。
- レベル2（高度なカスタマイズ）： これには、カスタム電極パターン（例：配線を簡素化するためのラップアラウンド電極）、環境適合性のための特定の電極材料（銀、ニッケル、金）の選択、および特定の性能ニーズのための独自のPZT配合の開発など、より複雑な変更が含まれます。
- レベル3（統合ソリューション）： これは最高レベルの能力を表し、サプライヤーが付加価値のあるアセンブリを提供する場合です。圧電ディスクを基板に接着したり、コンポーネントをカスタムハウジングに統合したり、超音波トランスデューサ用の音響整合層を追加したり、完全にテストされたインストール可能なサブアセンブリを提供したりすることが含まれます。
4.2 真のエンジニアリングパートナーの価値
真のパートナーは、製品のライフサイクル全体を通じて協力的なサポートを提供します。このパートナーシップには以下が含まれます：
- 設計とコンサルティング： 初期の設計段階で専門的なガイダンスを提供し、最適な材料、形状、構成を選択することで、コストのかかるミスを防ぎ、開発を加速させます。
- プロトタイピングと反復： テストと検証のための迅速なプロトタイピングサービスを提供し、性能のフィードバックに基づいて迅速な修正を行う柔軟性を持ちます。
- アプリケーション固有の専門知識： 医療用高密度焦点式超音波（HIFU）、産業用NDT、自動車システムなどの特定の分野における深い知識を持ち、アプリケーション固有の課題や規制要件を理解することを可能にします。
5.0 要素4：実証されたサプライヤーの信頼性と強靭なサプライチェーン
技術的な卓越性も、ビジネスの安定性と運用の信頼性がなければ無意味です。トップクラスの圧電ディスクサプライヤーは、実績のあるパフォーマンス、透明性のあるコミュニケーションチャネル、そして適切なコンポーネントを毎回納期通りに提供できることを保証する強固な内部プロセスを持っていなければなりません。
5.1 サプライヤーの実績と評判の評価
サプライヤーの経験と信頼性の具体的な証拠を求めて、マーケティングの主張の向こう側を見ることが不可欠です：
- 業界での経験： 圧電業界における長い歴史は、多くの場合、長年にわたって築かれた財務的安定性と深い組織的知識を示しています。
- クライアントのフィードバックとケーススタディ： 同様の業界内の企業からの証言、レビュー、および詳細なケーススタディは、サプライヤーの能力と成功の実績を示す強力な社会的証明となります。
- 生産能力： 理想的なサプライヤーは、品質や一貫性を低下させることなく、小規模なプロトタイプ実行から大量生産までシームレスに生産を拡大できます。
5.2 コミュニケーションと透明性の重要性
信頼できるパートナーとは、定義上、反応の良いパートナーです。サプライヤーのコミュニケーションプロトコルの質は、全体的なプロフェッショナリズムの強力な指標です。技術的な問い合わせへの対応の早さ、プロジェクトのマイルストーンや配送スケジュールに関する積極的な更新の提供、現実的なリードタイムに関する透明性を考慮してください。
5.3 実世界におけるコンポーネントの信頼性
優れたサプライヤーは、最終アプリケーションでのコンポーネントの寿命と信頼性を最大化する方法について明確なガイダンスを提供します。圧電セラミックスは本質的に脆く、引張強度が非常に低いです。したがって、サプライヤーは以下に関する明確なガイドラインを提供すべきです：
- 適切な取り扱いと取り付け： 繰り返し荷重下での故障につながる可能性のある微細な亀裂（マイクロクラック）を防ぐため。
- 機械的予圧： 動的なアプリケーションでは、セラミックが常に圧縮状態を保つようにするために、機械的予圧が必要になることがよくあります。
- 環境制御： 高湿度はエレクトロマイグレーションや絶縁破壊を引き起こす可能性があります。保護コーティングや環境シーリングに関するアドバイスが必要になる場合があります。
- 電気的駆動条件： 滑らかな駆動信号が重要です。急激な電圧スパイクは大きな内部加速度を生み出し、セラミック構造に損傷を与える可能性があります。
6.0 要素5：初期価格よりも総所有コスト（TCO）の評価
重要なコンポーネントの調達において、最も安いオプションが最も安価であることはめったにありません。洗練された評価では、単価を超えて総所有コスト（TCO）を計算する必要があります。このフレームワークは、評判の良いサプライヤーからの品質への投資が、長期的には最も経済的に合理的な決定であることをしばしば明らかにします。
6.1 「最低価格」の誤りの解体
最低入札者を選ぶことは、下流で悲惨な結果を招く可能性のある一般的な調達の落とし穴です。TCOは、コンポーネントのライフサイクル全体に関連するすべてのコストを考慮することで、よりスマートな投資を行うための戦略的な財務フレームワークを提供します。
6.2 低品質なコンポーネントの隠れたコストの特定
単純な価格比較は、低品質または一貫性のないコンポーネントを使用する際に頻繁に発生する重大な下流コストを無視しています。これらの隠れたコストには以下が含まれます：
- 受入QCとテストの増加： 到着時に一貫性のない部品を検証し、選別するために費やされる時間とリソース。
- 生産歩留まりの低下： 最終製品の組み立てや最終テスト中に故障するコンポーネント。これにより、高額な廃棄や再作業が発生します。
- フィールド故障率の上昇： 出荷後の製品故障による莫大な費用。これには保証請求、修理、交換、物流が含まれます。
- 製品リコールと信用の失墜： 重要なコンポーネントの故障による究極のコストであり、顧客の信頼を破壊し、ブランド価値に永続的な損害を与える可能性があります。
- メンテナンスとダウンタイムの増加： 産業環境では、たった一つのセンサーやアクチュエータの故障が生産ライン全体を停止させ、コンポーネント自体の価格をはるかに上回るコストを発生させる可能性があります。
6.3 品質の高いパートナーシップの長期的価値
プレミアムコンポーネントのより高い初期価格を、リスク軽減と長期的価値への投資として捉え直すことが鍵です。信頼できるサプライヤーからの高品質なコンポーネントは、製品ライフサイクル全体で見ると、最終的に市場投入までの時間の短縮、最終製品の性能向上、ブランドの評判強化、および全体的なプロジェクトコストの削減につながります。
7.0 結論：成功のためのパートナーシップの構築
圧電ディスクサプライヤーの選定は、包括的かつ知的な戦略を必要とする決定です。5つの重要な要素―材料の専門知識、製造の規律、パートナーシップレベルのカスタマイズ、実証された信頼性、そして総所有コストへの焦点―は、この評価のための強固なフレームワークを提供します。最終的に、目標は単なるコンポーネントサプライヤーを見つけることではありません。それは、あなたのプロジェクトの成功に深く投資する戦略的パートナーを見つけることです。このパートナーは開発のリスクを減らし、イノベーションを加速させ、最終製品の品質と信頼性を根本的に向上させます。
Yujie Piezoでは、これら5つの核心的な原則を中心にビジネスを構築してきました。社内での材料配合やISO 9001認証取得済みの製造プロセスから、専任のエンジニアリングサポートチームに至るまで、私たちはクライアントと提携し、単なる圧電ディスクだけでなく、性能、信頼性、そして安心をお届けします。
圧電技術の基礎についてさらに理解を深めたいエンジニアの方には、これらの注目すべき材料の背後にある基本原理を網羅した包括的なガイドPZTとは何か？をご覧になることをお勧めします。
さらに、OEMメーカーと協力する戦略的利点に関する詳細な記事も役立つかもしれません。この記事では、専門的な圧電メーカーと協力するメリットについて、より広い洞察を提供しています。
真の圧電パートナーがあなたの次のプロジェクトをどのように向上させられるかについて話し合う準備はできましたか？今すぐ当社のエンジニアリングチームにお問い合わせいただき、無料のコンサルテーションをご利用ください。一緒に素晴らしいものを築きましょう。
