圧電セラミックスは超音波デバイスの中核であり、電気信号を洗浄、霧化、医療用イメージング、およびセンシングアプリケーションのための正確な機械的振動に変換します。さまざまな形態の中で、ピエゾリングとピエゾディスクは、超音波業界で最も一般的に使用されている圧電素子です。それらの選択は、製品の性能、エネルギー効率、耐久性、および市場競争力に直接影響します。
この包括的なガイドは、エンジニア、調達マネージャー、および超音波デバイス開発者が、ピエゾリングとピエゾディスクのどちらを選択するかを決定する際に、違い、アプリケーション、パフォーマンスの考慮事項、および選択フレームワークを体系的に理解するのに役立ちます。
1. 圧電素子の理解：リングとディスク
ピエゾディスクとは？
ピエゾディスクは、中央の穴がない平らな円形の圧電セラミック部品で、通常は上面と下面に電極があります。励起されると均一に振動するため、一貫した表面振幅と平らな取り付けが不可欠なアプリケーションに適しています。
ピエゾリングとは？
ピエゾリングは形状は似ていますが、中央に穴があり、ボルトまたはシャフトを使用して取り付けることができます。これは、正確な軸方向のアライメント、クランプ、および簡単な機械的統合が必要なアプリケーションで特に役立ちます。穴の存在により振動分布が変化し、特定の超音波設計で活用できます。
2. 構造と取り付けの違い
取り付け方法
- ピエゾディスクは通常、エポキシまたは導電性接着剤を使用して金属プレートまたは基板に直接接着されます。
- ピエゾリングは、ボルト、ワッシャー、またはスプリング構造を使用した機械的クランプが可能であり、高出力超音波システムでの組み立てと交換が容易になります。
設計の統合
- ディスクは、均一な接触を必要とする平らなトランスデューサ表面に最適です。
- リングは、高出力超音波動作下でのセンタリングと機械的安定性の向上を容易にします。
3. 振動モードと共振挙動
ピエゾディスク：
- 主に厚みモードと半径モードで振動します。
- 均一な振幅分布を提供し、一貫したエネルギー伝達を保証します。
- 共振周波数の正確な制御が必要なアプリケーションに適しています。
ピエゾリング：
- 中央の穴により振動パターンが変化し、エネルギー分布に影響を与えます。
- 高振幅発振時の高い機械的ストレスに耐えることができます。
- 形状により低い共振周波数をサポートできるため、大型の超音波洗浄および霧化システムにメリットがあります。
4. アプリケーションの適合性
ピエゾディスクに最適なアプリケーション：
ピエゾリングに最適なアプリケーション：
- 高出力超音波洗浄装置
- 超音波溶接および切断装置
- 医療用および産業用ネブライザー
- 大面積超音波アトマイザー
- ボルト締めランジュバントランスデューサを必要とするアプリケーション
5. 選択におけるパフォーマンスの考慮事項
周波数と電力処理
- ピエゾリングは、低周波、高出力の超音波システムで効率的に動作できます。
- ピエゾディスクは、精密な制御が必要な高周波、低〜中電力のアプリケーションで好まれます。
機械的ストレス耐性
- リングは、高振幅動作中に機械的ストレスをより均等に分散し、亀裂のリスクを減らし、耐用年数を延ばします。
- ディスクは、安定した取り付けが可能な中程度の機械的負荷に適しています。
効率とエネルギー伝達
- 形状は結合効率に影響します。ドライバ回路が素子の共振周波数と一致していることを確認してください。
- アプリケーションに適した厚さと直径を選択することで、エネルギー伝達効率を最大化できます。
熱管理
- 高出力超音波アプリケーションは熱を発生します。リングは、クランプされたアセンブリでより良い熱管理を可能にします。
- ディスクは、剥離することなく熱を管理するために、慎重な接着剤の選択が必要です。
6. カスタマイズと材料の考慮事項
Yujieでは、安定した高い電気機械結合係数、低い誘電損失、および優れた機械的Q係数を備えた高度なPZT配合を使用して、ピエゾリングとディスクを製造しています。以下を提供します。
- カスタム外径、厚さ、および内径（リング用）
- カスタム電極パターン（全面、セグメント化、両面）
- PZT-4、PZT-5を含む材料オプション、および要求の厳しいアプリケーション向けの高出力低損失材料
- バッチ全体で一貫した共振性能を実現するための公差制御

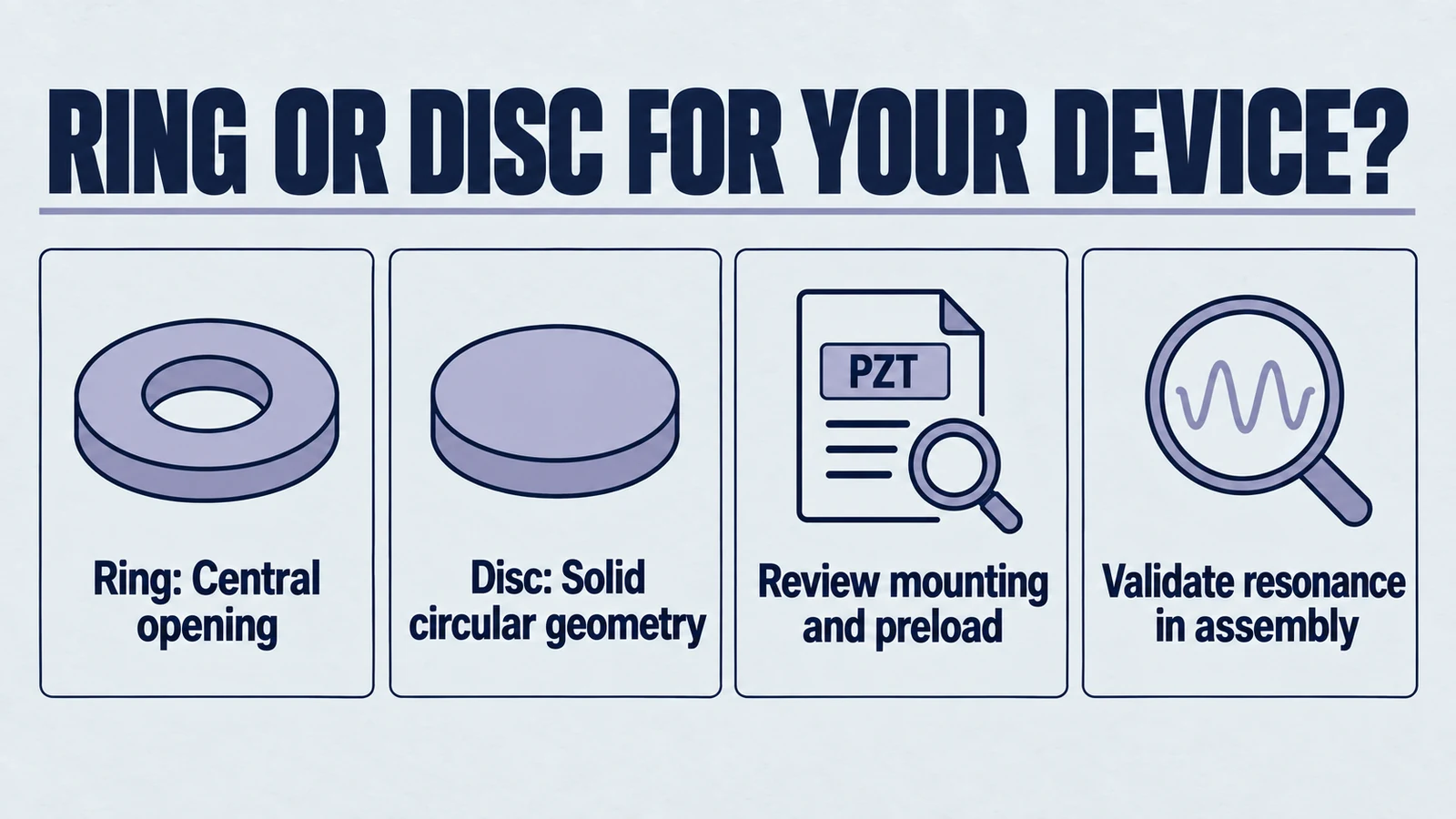

7. ステップバイステップの選択フレームワーク
- アプリケーションのニーズを明確にする： 動作周波数、電圧、電力、および振幅の要件を定義します。
- 取り付けの制約を特定する： 接着剤による接着と機械的クランプのどちらが望ましいかを決定します。
- 振動要件を評価する： 均一な振幅（ディスク）または変更されたエネルギー分布（リング）。
- 環境条件を評価する： 放熱、湿気、および機械的ストレス要因を考慮します。
- プロトタイプと検証： 小ロットでテストして、デバイスでの実際のパフォーマンスを確認します。
- 専門家に相談する： カスタマイズされた推奨事項についてはYujieなどのメーカーと連携してください。
8. 圧電リングとディスクに関する一般的な誤解
「精密アプリケーションには常にディスクの方が適している。」
常にそうとは限りません。リングは、正しく位置合わせされていれば精度を提供でき、より高いストレスを処理できるため、高出力アプリケーションでの精度に適しています。
「リングとディスクは交換可能です。」
完全に交換可能ではありません。どちらも圧電素子ですが、機械的統合と振動特性が異なり、デバイスの効率と出力に影響を与えます。
9. ケーススタディ
ケース1：超音波洗浄装置
工業用洗浄分野のクライアントは、熱安定性を維持しながら28 kHzで高出力（600W）を処理できるトランスデューサを必要としていました。熱的および機械的安定性のためにボルト締めを可能にするピエゾリングが選択され、洗浄効率が15％向上しました。
ケース2：医療用ネブライザー
1.7 MHzで微細な液滴生成を必要とする医療用ネブライザーの場合、特定の直径と厚さのピエゾディスクが選択され、均一な振動と安定した霧化が保証されました。
ケース3：超音波センサー
超音波レベルセンサーの開発者は、高感度と周波数安定性を必要としていました。均一な振動パターンとセンサーハウジングへの接着が容易なため、ピエゾディスクが選択され、検出範囲が10％向上しました。
10. Yujieがプロジェクトをどのようにサポートするか
Yujieは20年以上の経験を持ち、医療、産業、および消費者セクターのグローバルOEM向けに圧電リングとディスクを製造しています。以下を提供します。
- 設計選択のためのエンジニアリングコンサルティング
- 短いリードタイムでのカスタムサンプル
- 生産ニーズに対応する安定したバッチ供給
- デバイスのばらつきを減らすための一貫した品質管理
結論：適切な圧電素子の選択
ピエゾリングとピエゾディスクはそれぞれ、超音波デバイスの設計、電力、および性能要件に応じて独自の利点を提供します。構造、振動挙動、およびアプリケーションの適合性の違いを理解することで、製品の効率と寿命を延ばすための情報に基づいた選択を行うことができます。
超音波デバイスに最適な圧電素子の選択についてサポートが必要な場合は、詳細なコンサルティングについてYujieにお問い合わせください。
