YJ Piezo · OEM向け部品

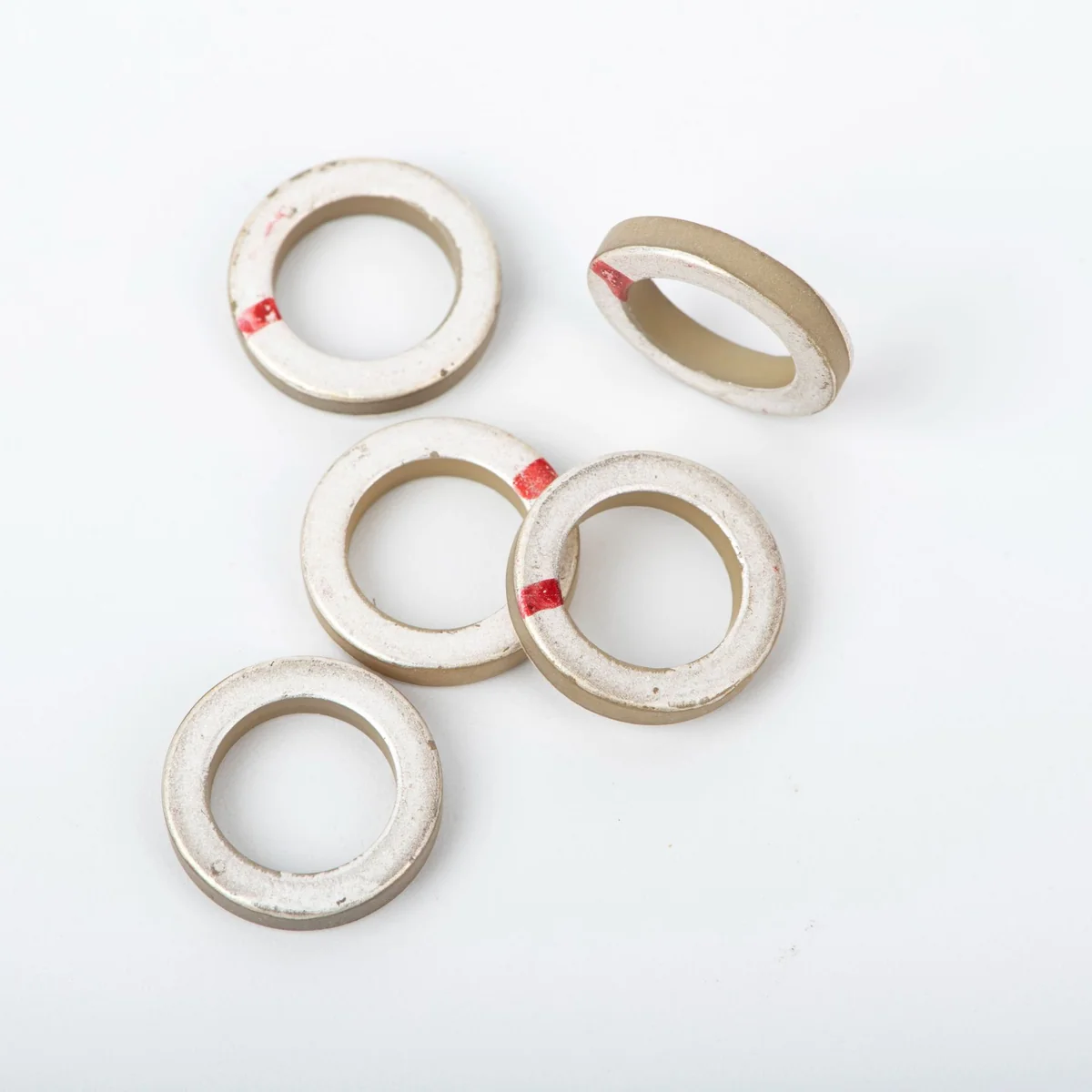

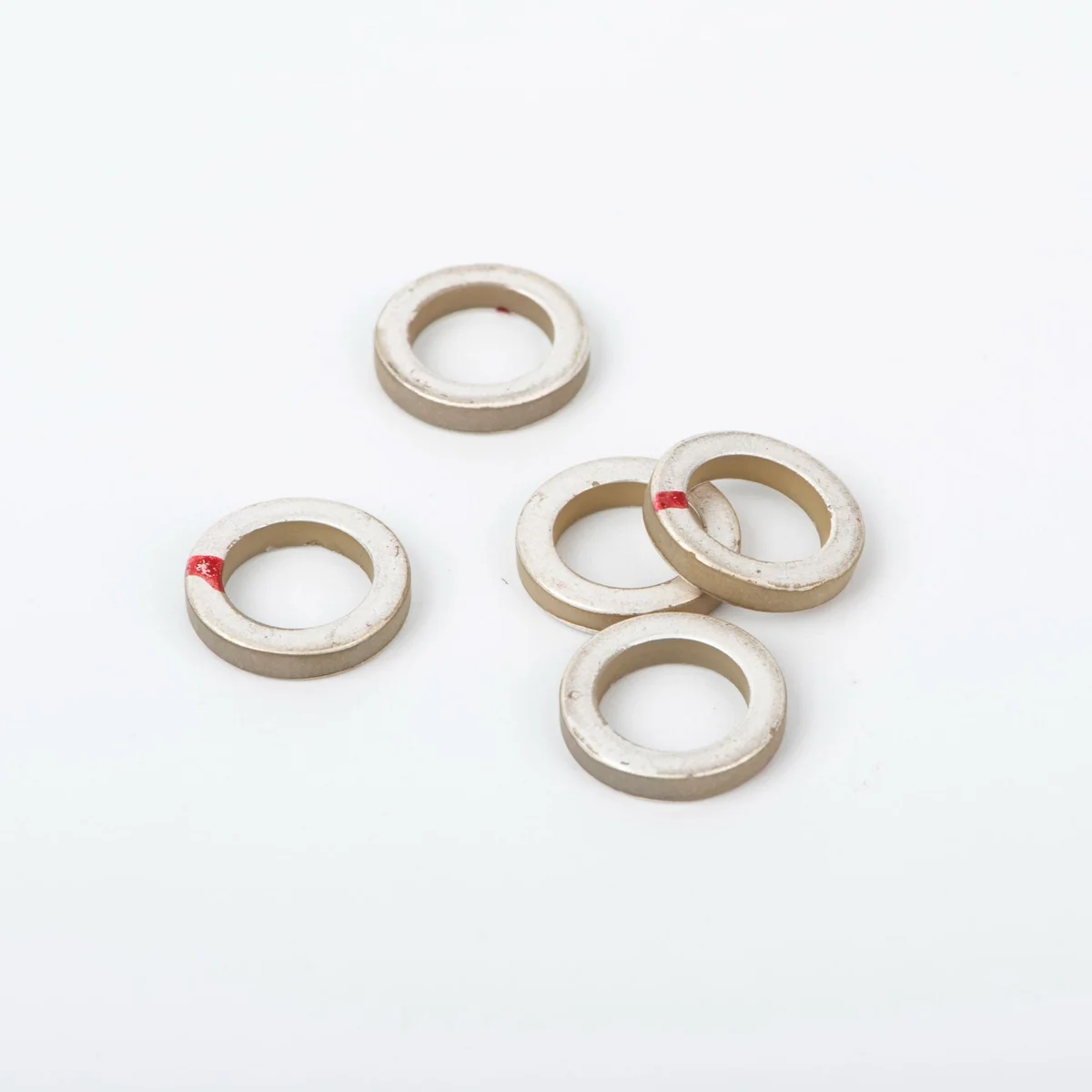

12 × 8 mm 圧電セラミックリング
構成：Ø12 / Ø8 mm リング
荷重を伝えるカスタム検出ユニット向けの、リング状圧電セラミック素子です。環状形状に合わせて、取付治具内の荷重経路と電極接続を設計できます。
サンプル・見積もりを依頼仕様
掲載寸法は公称値です。寸法公差、電極配置、分極、電気特性の受入基準は、承認図面に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称外径 | 12 mm |
| 公称内径 | 8 mm |
| 部品形状 | 圧電セラミックリング |
| 厚さ | 用途別図面により指定 |
構成の特徴
- • 中央に開口を備えた環状形状です。
- • 荷重経路に合わせて電極と分極を指定します。
- • 図面に基づいて厚さと寸法公差を選定します。
組込用途
- • 動的荷重・張力検出ユニット。
- • カスタム電気機械式の荷重伝達部品。
組込条件と仕様の確認
- • 予圧、機械的荷重の経路、取付寸法をお知らせください。
- • 厚さ、電極面積、分極方向を確認してください。
- • 電荷または電圧の測定回路と使用周波数範囲を定めてください。
- • 動的測定の要件は、検出ユニット全体に対してご指定ください。
関連する部品
6 × 4 × 1 mm 超音波セラミック素子
小型の超音波検出ユニットに組み込む長方形圧電セラミック素子です。6 × 4 mmの占有面積に合わせて、音響構造と結合方法を設計します。
詳細を見る5 × 2 mm 超音波セラミックディスク
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
詳細を見るよくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
