6 × 4 × 1 mm 超音波セラミック素子
構成：6 × 4 × 1 mm
小型の超音波検出ユニットに組み込む長方形圧電セラミック素子です。6 × 4 mmの占有面積に合わせて、音響構造と結合方法を設計します。
サンプル・見積もりを依頼仕様
掲載寸法は公称値です。寸法公差、電極配置、分極、電気特性の受入基準は、承認図面に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称長さ | 6 mm |
| 公称幅 | 4 mm |
| 公称厚さ | 1 mm |
| 部品形状 | 長方形圧電セラミック素子 |
構成の特徴
- • 小型の長方形フットプリントです。

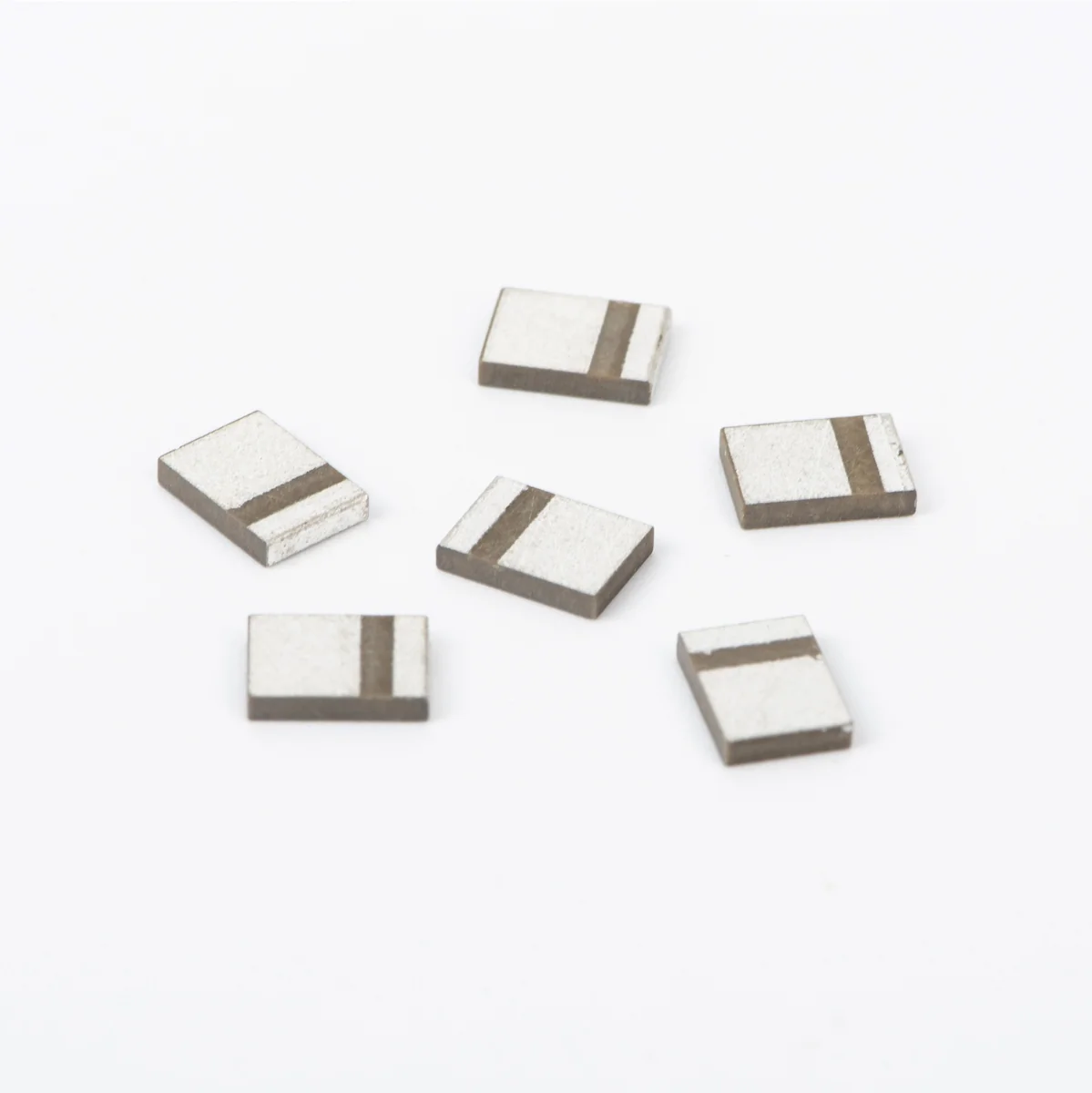

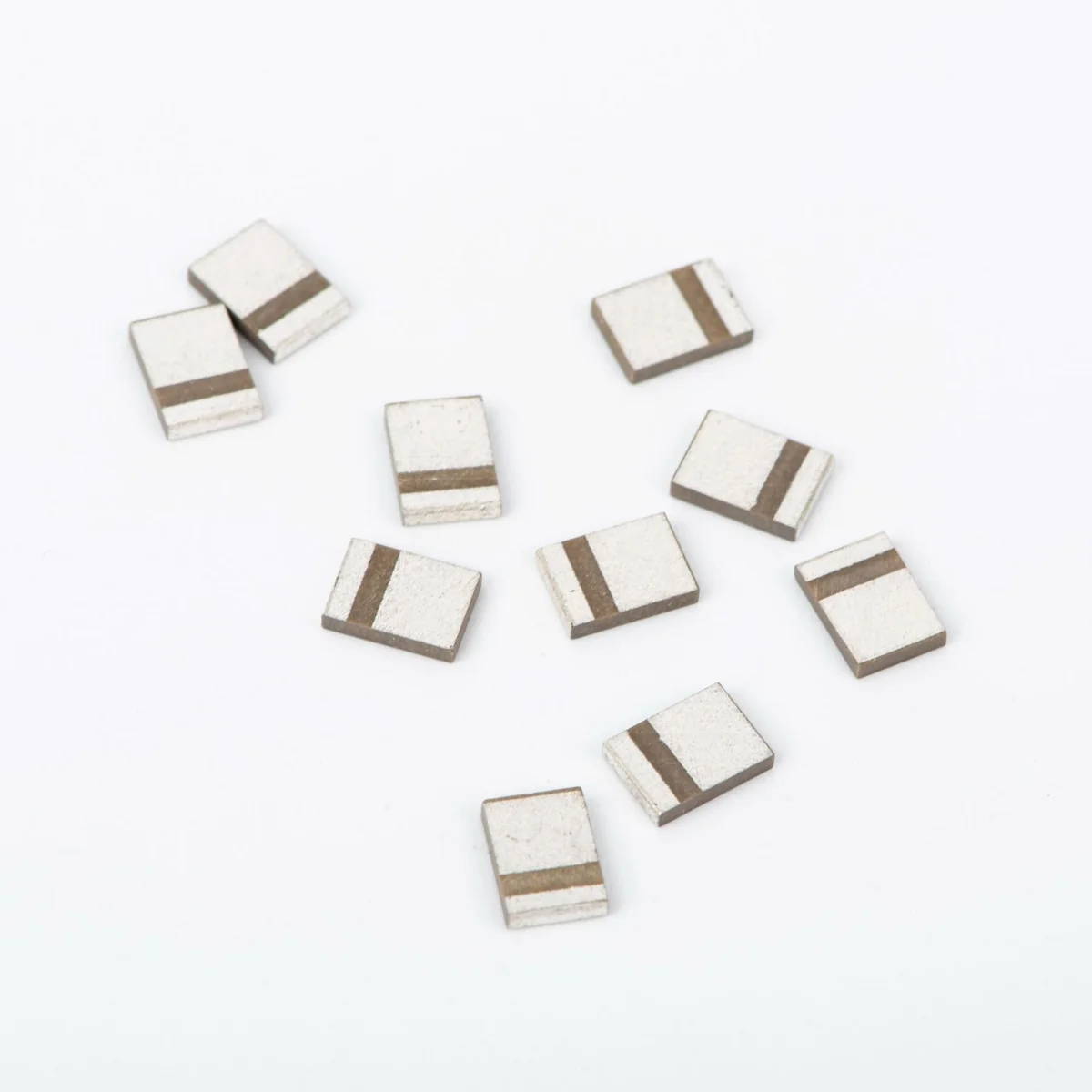

- • 組立検討に使える接触面の形状を写真で確認できます。
- • 対象トランスデューサに合わせて電気的・音響的構成を指定します。
組込用途
- • 超音波気泡検出ユニットの開発。
- • 小型の超音波結合・検出ユニット。
組込条件と仕様の確認
- • 周波数、静電容量、インピーダンスの受入基準をご指定ください。
- • 電極配置、分極、接続方向を確認してください。
- • 結合媒質、チューブまたは音響経路、取付構造を定めてください。
- • 検出性能はセンサ全体を組み立てた状態で評価してください。
関連する部品
5 × 2 mm 超音波セラミックディスク
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
詳細を見る10 × 1 mm 超音波セラミックディスク
カスタム超音波検出ユニットに組み込む薄型の円形セラミック素子です。公称直径10 mm、厚さ1 mmの形状を基に、音響的・機械的接続を設計します。
詳細を見るよくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
