火災安全の縁の下の力持ち：ピエゾディスクがいかにして人命救助煙探知機を駆動するか

はじめに：命を救う音

それは即座に注意を喚起する音です。最も深い眠りを切り裂き、他のすべてのノイズを圧倒する、甲高く突き刺すような悲鳴です。これは迷惑な音ではありません。それは安全の音であり、緊急かつ議論の余地のない行動への呼びかけです。世界中の何百万もの家庭や建物において、この重要な警報は、火災という壊滅的な脅威に対する最初の防衛線です。しかし、この命を救う音を担う強力な技術は、コインサイズの見た目は単純なコンポーネント、圧電ディスクです。

このピエゾディスクは火災安全の縁の下の力持ちであり、静かで抽象的な電気信号を強力で聞こえる警告に変える重要なリンクです。それは、危険の最初の兆候を常に監視する静かな守護者として立つデバイスである煙探知機の声です。

このレポートでは、圧電技術が現代の煙探知機の原動力としてどのように機能するかについて、専門家レベルの徹底的な調査を提供します。圧電効果の基礎科学を掘り下げ、警報システム内での正確な工学的応用を検証し、ピエゾディスクをこれらの重要な安全装置にとって不可欠かつ優れた選択肢にする明確で圧倒的な利点を分析します。

音の科学：圧電効果の入門

圧電サウンダの動作原理は、1880年にジャックとピエールのキュリー兄弟によって発見された魅力的な物理現象に根ざしています。彼らは、水晶や特定のセラミックなどの結晶材料に圧搾やプレスなどの機械的応力を加えると、その表面に比例した電荷が発生することを発見しました。この機械的エネルギーの電気エネルギーへの変換は、正圧電効果として知られています。

逆効果：音のエンジン

正の効果はセンサーアプリケーションにとって重要ですが、煙警報器の発音能力はその逆の原理である逆圧電効果に依存しています。この可逆的なプロセスは、圧電材料に電界が印加されると、物理的に変形することを示しています。正確かつ予測可能な方法で伸縮したり、曲がったりすることができます。電気エネルギーを直接機械的運動に変換するこの驚くべき能力は、圧電ブザーで音を生み出す基本的なエンジンです。

この技術のエレガンスは、深いパラドックスにあります。複雑な固体物理学と材料科学を活用して、機械的に単純で、信じられないほど堅牢で、摩耗や故障する可動部品のないデバイスを作成します。この効果は材料の原子構造に固有のものであり、コイル、磁石、可動アームなどの外部機械部品を不要にします。

圧電特性を解き放つために、チタン酸ジルコン酸鉛（PZT）などのセラミックは、「分極」と呼ばれる重要な製造プロセスを経ます。このプロセス中、材料は加熱され、強力な直流電界にさらされます。これにより、材料の結晶ドメイン内のランダムな方向を向いた電気双極子が電界と整列し、電界が除去された後でも永久的な正味の分極が生じます。この「分極された」セラミックに電圧が印加されると、整列した双極子は新しい電界と再配向しようとし、材料全体の形状に物理的な変化を引き起こします。

アラームの解剖：ピエゾディスクが音を作り出す仕組み

圧電サウンダ、またはブザーの典型的な構造は、工学的効率のモデルです。それは、通常PZTセラミックから作られた薄いピエゾディスクで構成されており、これは真鍮やステンレス鋼で作られたわずかに大きな金属振動板にしっかりと接着されています。電気信号を導入するために、薄い金属電極がセラミックディスクの両面に適用されます。この単純な複合構造が、発音要素全体を形成します。

ドライバー回路の役割

ピエゾディスクは、バッテリーからのような単純な直流（DC）電圧からは連続音を生成できません。DC電圧を印加すると、一度変形してその位置を保持するだけです。音を作り出すには、急速に変化する信号（交流（AC）電圧または方形波信号）を供給するドライバー回路が必要です。この回路は発振器として機能し、ディスクの電極に印加される電圧の極性を毎秒数千回急速に切り替えます。

振動から音波へ

アラームの突き刺すような音を発生させるプロセスは、この電気的および機械的な相互作用の直接的な結果です。

1. ドライバー回路は、電極に一方の極性（例：プラス）の電圧を印加します。これにより、ピエゾディスクが膨張または収縮し、接着された金属振動板を対応する方向（例：上向き）に曲げます。
2. 回路は瞬時に電圧極性を反転させます（例：マイナスへ）。ピエゾディスクは逆の方法で変形し、振動板を反対方向（下向き）に曲げ戻します。
3. この屈曲と非屈曲のサイクルは、ドライバー回路の発振器によって正確に制御された高周波数で繰り返されます。
4. 金属振動板のこの急速なピストン運動は、周囲の空気に一連の高周波圧力波を作り出します。人間の耳は、これらの伝播する圧力波を甲高い大きな音として解釈します。

音の特性は電気信号によって直接制御されます。ドライバー回路からの信号の周波数は音の高さ（ピッチ）を決定し、印加電圧の振幅は主にその大きさ、つまり音圧レベル（SPL）に影響します。

煙探知機の内部：ピエゾディスクの重要な役割

ピエゾディスクの機能を十分に理解するには、煙探知機のシステム全体の中でのその位置を理解することが不可欠です。ディスク自体は煙を検出しません。それはアラームを鳴らす最終段階のアクチュエーターです。検出は、2つの主要なタイプのセンサーのいずれかによって処理されます。

感知メカニズム

• イオン化式感知器： これらのデバイスには、小さなチャンバー内に微量のアメリシウム241という放射性物質が含まれています。この物質はアルファ粒子を放出し、チャンバー内の空気分子をイオン化して、2つの帯電したプレート間に小さな定常電流を生成します。煙の粒子がこのチャンバーに入ると、イオンに付着し、電流の流れを乱して減少させます。検出器の回路はこの電流の低下を感知し、アラームをトリガーします。
• 光電式感知器： これらの検出器は、光ベースの原理を採用しています。チャンバー内では、発光ダイオード（LED）がフォトセンサーから角度をつけた光線を放射します。きれいな空気の中では、光線はセンサーに当たりません。煙がチャンバーに入ると、その粒子が光を散乱させ、その一部がセンサーに向けられます。センサーが十分な量の光を検出すると、アラームがトリガーされます。

アクチュエーター：信号を音に変換する

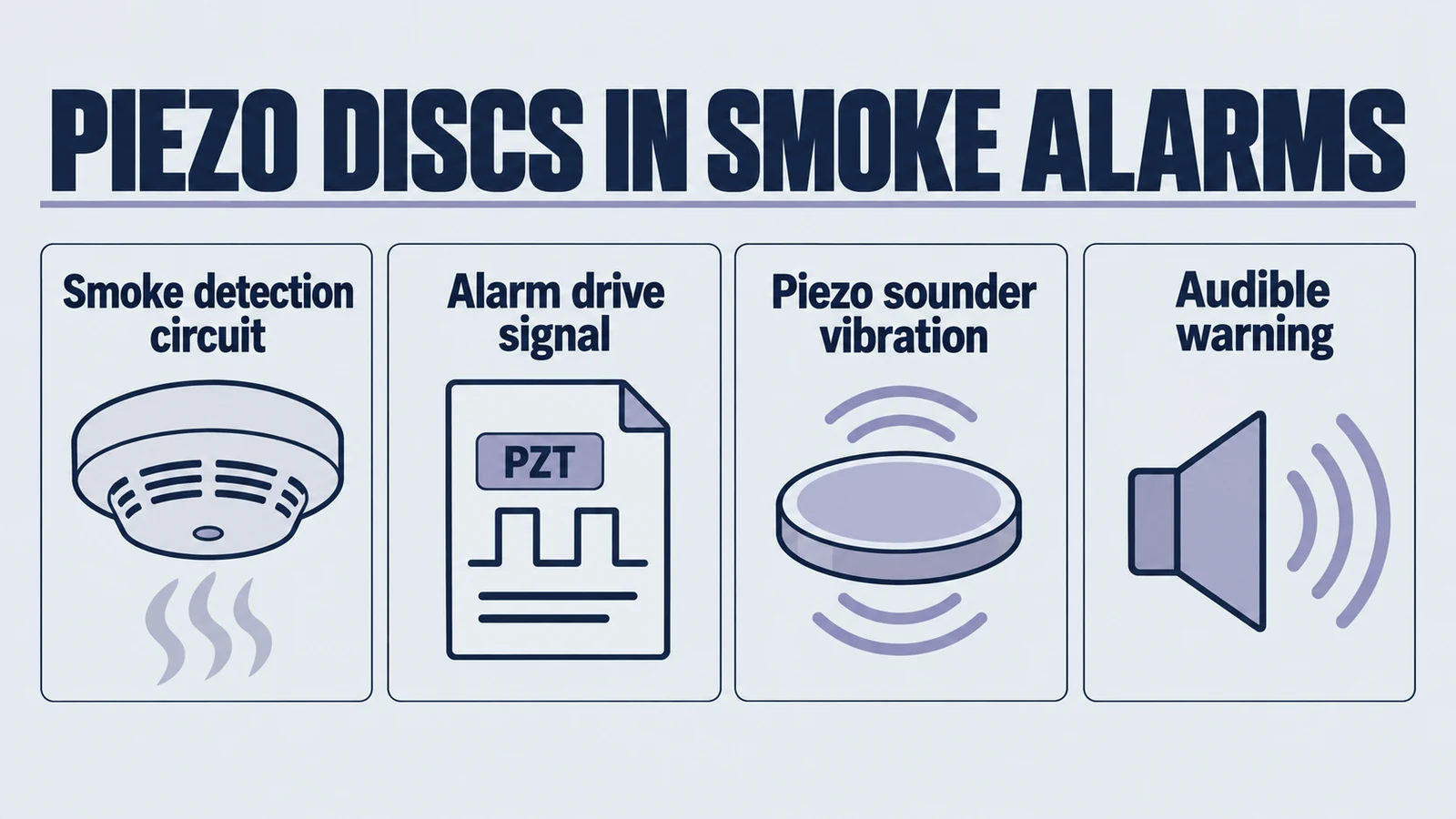

検出方法がイオン化か光電かに関係なく、最終ステップは同じです。センサーの集積回路は、イオン電流の遮断または散乱光という重要な変化を検出し、それに応じてアラームコンポーネントに電圧信号を送信します。ここがまさに、ピエゾディスクがその重要な機能を実行する場所です。それは、この抽象的な電気的「危険」信号を命を救う可聴アラームに変換する電気音響トランスデューサーとして機能します。

煙探知機は、重要な「感覚変換」システムとして動作します。それは、眠っている人間にはしばしば感知できない物理現象（イオン流の微細な変化または微視的な光散乱）を検出することから始まります。センサーの出力は電気信号であり、危険にさらされている人にとってはまだ無意味です。ピエゾディスクは、最後にして最も重要な変換を実行します。それはその抽象的な電子データを取り、人間の感覚と直接的かつ強力に相互作用して即時の反応を強制するエネルギー形態である物理的な音波に変換します。

エンジニアの選択：なぜピエゾディスクが安全アラームを支配するのか

煙警報器やその他の安全上重要なデバイスにおける圧電技術の普及は、偶然ではありません。それは、ピエゾディスクをこのアプリケーションにとって優れた選択肢にする、明確な一連の工学的利点の結果です。

1. 比類のない信頼性と長寿命

圧電サウンダの最大の利点は、そのソリッドステート設計です。コイル、ハンマー、振動アーマチュアなどの可動部品を含む古い技術や電磁ブザーなどの代替技術とは異なります。機械部品がないため、摩耗や裂傷が劇的に減少し、非常に長い動作寿命と高い信頼性が得られます。圧電セラミックは本質的に堅牢で過酷な環境条件に耐性があり、現代の煙探知機の義務付けられた10年の寿命全体にわたって確実に機能することを保証します。

2. 卓越した電力効率

圧電ブザーは電圧駆動デバイスであり、通常30ミリアンペア（mA）未満、多くの場合それよりも大幅に低い非常に低い消費電流を示します。これは、動作にかなり多くの電力を必要とする電流駆動型の電磁ブザーとは対照的です。この低消費電力は、バッテリー駆動の煙探知機にとって間違いなく最も重要な機能です。

この低消費電力は、単なるコンポーネントレベルの機能ではありません。それはシステムレベルのイネーブラーです。煙警報器の普及と公共の安全への利益は、長寿命、低メンテナンス、バッテリー駆動ユニットとしての実現可能性に直接結びついています。より高電流のサウンダはバッテリー寿命を大幅に短縮し、バッテリー交換の頻度を高め、煙警報器の故障の主な原因であるバッテリー切れによるユニットの機能不全のリスクを高めます。

3. 強力な音響出力（高SPL）

最小限の消費電力にもかかわらず、圧電ブザーは電気エネルギーを音響エネルギーに変換する効率が非常に高いです。これらは、火災安全基準で義務付けられている3〜10フィートで85〜95デシベル（dB）のレベルを簡単に超える、非常に高い音圧レベル（SPL）を生成できます。さらに、それらは自然かつ効率的に、通常2〜6キロヘルツ（kHz）の範囲の高周波音を生成します。この高いピッチは、周囲のバックグラウンドノイズを切り裂くのに特に効果的であり、眠っている個人を目覚めさせる可能性が高く、緊急警報に最適です。

4. 設計の柔軟性と費用対効果

ピエゾディスクは本質的に小さく、薄く、軽量です。このコンパクトなフォームファクターにより、煙探知機を含む現代の家電製品のスペースに制約のある設計への統合に最適です。その単純な構造と原材料の比較的低コストは、低い製造コストに貢献します。この手頃な価格は、大量生産される消費者向け安全デバイスにとって不可欠であり、信頼性の高い煙探知機が利用可能であり、広く展開できることを保証するのに役立ちます。

2つの技術の物語：圧電ブザー対電磁ブザー

完全な技術的全体像を提供するために、圧電ブザーを主な代替品である電磁ブザーと比較することは価値があります。この比較は、なぜピエゾディスクが煙警報器にとって優れた選択肢であるかをさらに固めます。圧電ブザーは逆圧電効果を使用しますが、電磁ブザーは電磁気の原理に基づいて動作し、コイルを流れる電流を使用して変動する磁場を作り出し、柔軟な強磁性ディスクを振動させます。

データは、低消費電力と長期信頼性が最も重要な設計上の考慮事項であるデバイスに対する圧電技術の利点を明確に示しています。

適切なコンポーネントの選択：パフォーマンスのためのパートナーシップ

次世代の火災安全、医療警報、または産業用警告システムを開発するエンジニアやデザイナーにとって、可聴アクチュエーターの性能は最も重要です。ピエゾディスクの選択は、バッテリー寿命、製品寿命、および最終的なユーザーの安全性などの重要なシステムレベルの指標に直接影響を与える可能性があります。これらのコンポーネントを調達する際には、共振周波数、特定の電圧でのSPL、静電容量、および直径や厚さなどの物理的寸法を含む主要な仕様を慎重に検討する必要があります。

人命救助アプリケーションでは、コンポーネントの品質、製造の一貫性、および厳格なテストは譲れません。当社の高性能圧電ブザーおよび外部駆動ブザーの範囲は、要求の厳しい安全アプリケーション向けに特別に設計されています。また、包括的な安全システムのための専門のセンサーソリューションも提供しています。

今すぐお問い合わせいただき、プロジェクトの要件についてご相談ください。製品が信頼性が高く、効率的で、安全であることを保証するための理想的な圧電ソリューションの選択をお手伝いします。

結論：強力なインパクトを持つ小さなディスク

数え切れないほどの命を救ってきた煙警報器の突き刺すような音は、単純なピエゾディスクに具現化された逆圧電効果のエレガントな物理学によって駆動されています。この技術が業界標準になったのは偶然ではなく、その基本的な特性が安全上重要なアプリケーションの厳しい要求と完全に一致しているためです。

その比類のない信頼性は、故障する可動部品のないソリッドステート設計に由来します。その卓越した電力効率は、どこにでも展開できる長寿命のバッテリー駆動デバイスを実現する鍵です。そして、コンパクトで費用対効果の高いコンポーネントから、大きく注目を集めるアラームを生成する能力により、広範な公共の安全が実現可能になります。

安全工学の世界では、最大の影響はしばしば最も信頼性が高く効率的なコンポーネントからもたらされます。謙虚なピエゾディスクはこの原則の証です。圧電の驚くべき特性を通じて、何百万もの家庭で静かな守護者として立ち、命を救う音を発する準備ができているセラミックと金属の小さな一片です。
