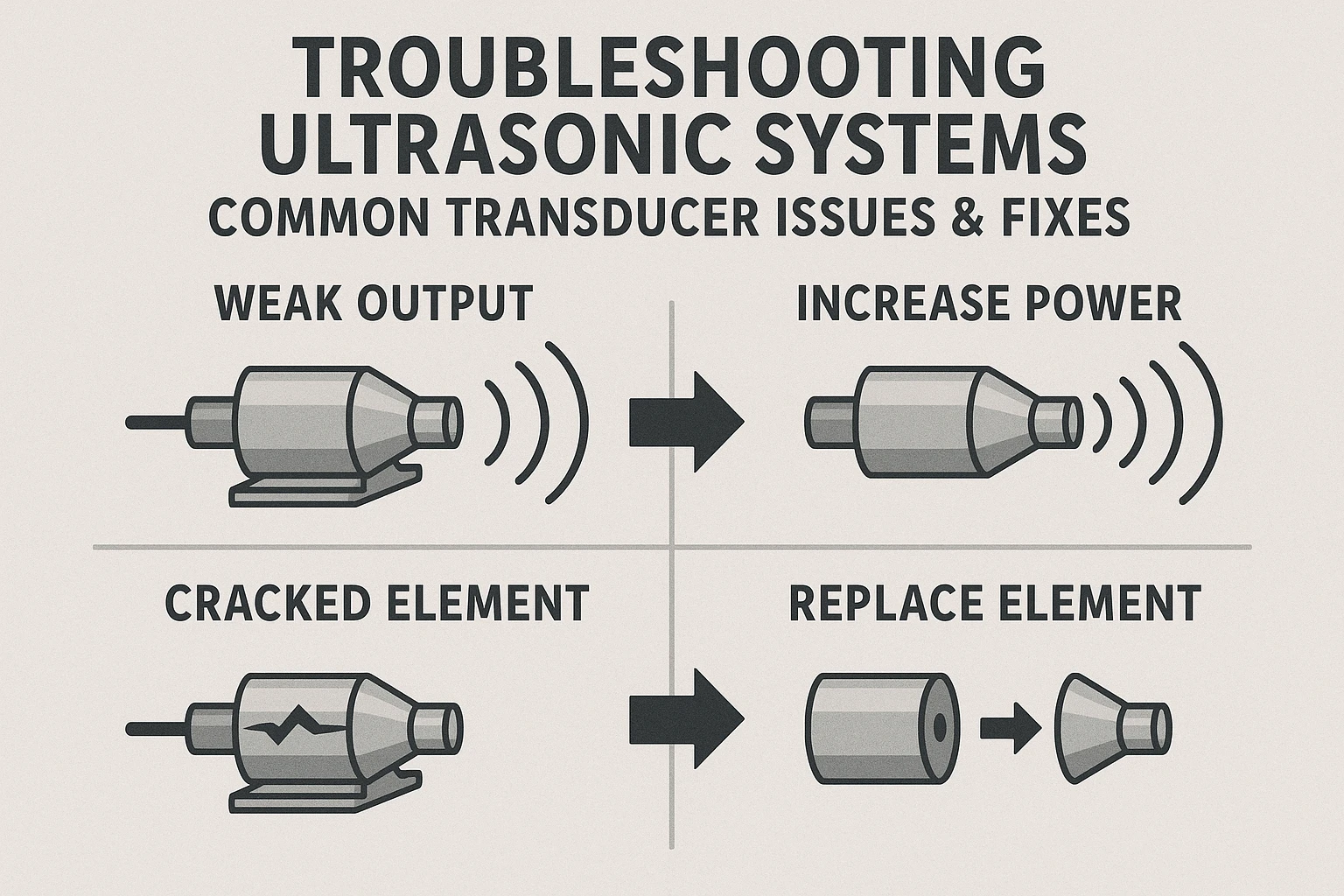

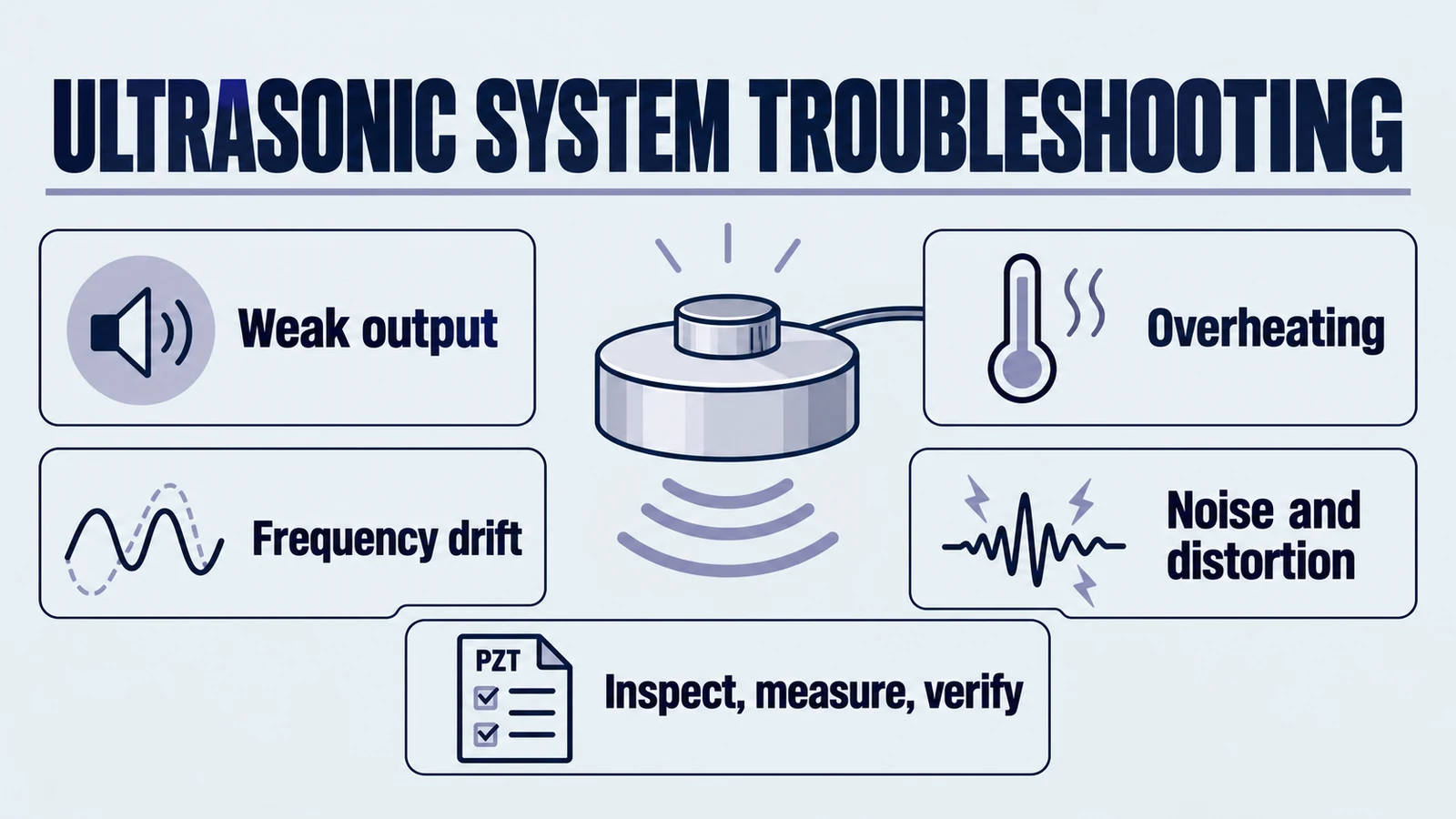

超音波システムのトラブルシューティング：一般的なトランスデューサの問題と解決策

超音波システムは、産業用洗浄、医療用画像処理、非破壊検査（NDT）、液体流量測定、精密加工など、さまざまな用途で不可欠です。これらのシステムの中心にある超音波トランスデューサは、電気エネルギーと高周波の機械的振動との間の重要なインターフェースとして機能します。時間の経過とともに、これらのコンポーネントは摩耗、汚染、および電気的または機械的な故障を経験し、性能を低下させる可能性があります。潜在的な問題、早期警告サイン、および是正措置を明確に理解することは、システムの信頼性を最高レベルに維持するために不可欠です。

この拡張された超音波トラブルシューティングガイドでは、一般的な超音波トランスデューサの問題、その症状、原因、診断アプローチ、および証明済みの修正方法について詳しく説明します。

1. 出力なしまたは弱い信号

症状：

• 超音波出力が全くない
• 信号強度が弱い、または変動する
• 洗浄、画像処理、または測定効率の低下

考えられる原因：

• 電気コネクタの緩みまたは腐食
• 圧電素子の内部破壊または脱分極
• ドライバ回路の誤動作または不安定な電源
• トランスデューサの共振と発電機の周波数の不一致

修正方法：

• すべての配線とコネクタを検査して固定します。腐食した端子は交換してください
• インピーダンス分析を実行して、圧電素子の完全性を確認します
• 故障したドライバボードを交換または修理し、電源を安定させます
• 発電機の設定を確認し、正確な周波数調整のために再調整します

高精度の出力が必要なアプリケーションには、一貫した信頼性の高いパフォーマンスのために設計されたプロフェッショナルな超音波洗浄トランスデューサへのアップグレードを検討してください。

2. トランスデューサの過熱

症状：

• 外装ケースが数分以内に過度に熱くなる
• セッション中に徐々に出力が低下する
• 取り付けポイント付近で焦げた臭いや目に見える変色がある

考えられる原因：

• 仕様を超えた持続的な高出力での動作
• 不十分な放熱または冷却空気の流れの遮断
• 電気漏れを引き起こす内部絶縁破壊
• 共振外条件での長時間動作

修正方法：

• 入力電力を定格制限まで減らし、デューティサイクルを導入します
• 該当する場合は、ヒートシンク、強制空冷、または液冷を設置します
• 絶縁抵抗不良をテストし、損傷したコンポーネントを交換します
• 正しい周波数に再調整し、負荷整合を確認します

当社の産業用溶接トランスデューサは、高出力アプリケーション向けに強化された熱管理機能を備えて特別に設計されています。

3. 周波数ドリフトまたは不安定性

症状：

• ウォームアップ中または長時間動作中に出力周波数がシフトする
• 精密測定における不安定な性能

考えられる原因：

• 共振特性を変化させる圧電材料の経年変化
• 機械的結合に影響を与える熱膨張または収縮
• 振動による取り付けボルトまたはカプラーの緩み

修正方法：

• 老朽化したトランスデューサアセンブリを交換または改修します
• 温度制御されたエンクロージャまたは補償回路を使用します
• 適切な仕様ですべての機械的固定具を締めるか、再度トルクをかけます

重要な測定アプリケーションには、当社の超音波流量計トランスデューサが卓越した周波数安定性を提供します。

4. 過剰なノイズまたは歪んだ出力

症状：

• 通常の超音波動作を超えた大きな可聴ハム音やガタガタ音
• オシロスコープのトレースに見える歪んだ波形
• 不均一な洗浄パターンまたは画像アーチファクト

考えられる原因：

• 二次共振を引き起こす緩んだ機械的固定具またはタンク壁
• 圧電スタックの亀裂または層間剥離
• 油、スケール、またはその他の汚染物質による表面の汚れ

修正方法：

• すべての固定具を固定し、外部振動を減衰させます
• 損傷した圧電スタックまたは接着層を交換します
• 承認された溶剤で放射面を徹底的に洗浄します

5. キャビテーション侵食（洗浄用途）

症状：

• トランスデューサ表面の目に見える孔食、腐食、または表面摩耗
• 影響を受けた領域での洗浄強度の低下

考えられる原因：

• 過酷な化学浴中での連続的な高出力動作
• キャビテーションエネルギーを小さなゾーンに集中させる不十分なタンク設計

修正方法：

• 耐侵食性のフェースプレートまたはコーティングにアップグレードします
• キャビテーションエネルギーを均等に分散させるようにタンク形状を再設計します
• 摩耗を制限するためにパルス動作または間欠動作を実装します

過酷な洗浄環境には、強化された耐侵食性を備えた当社のヘビーデューティー洗浄トランスデューサを検討してください。

高度な診断のヒント

• インピーダンススイープ： 経年劣化を予測するために共振の変化を追跡します
• 熱画像： 電気漏れまたは不十分な結合を示すホットスポットを特定します
• 出力電力ロギング： 材料疲労を示す段階的な低下を監視します

当社の超音波気泡検知センサーは、システム性能を監視し、異常を早期に検出するのに役立ちます。

超音波トランスデューサの予防保守

超音波トランスデューサの問題の可能性を最小限に抑えるために：

• 定期検査： コネクタ、取り付け、およびハウジングの完全性を確認します
• 定期テスト： 周波数応答とインピーダンス測定を実行します
• 洗浄プロトコル： 放射面と結合媒体を汚染されていない状態に保ちます
• 熱管理： 適切な冷却を確保し、連続的な過負荷を避けます
• 文書化： トレンド分析のために修理、交換、および性能テストのログを維持します

特殊用途とソリューション

医療および美容用途

医療用超音波用途では、精度と信頼性が最も重要です。当社の美顔用超音波トランスデューサは、一貫した治療結果を保証するために厳格な品質管理の下で設計されています。

高周波用途

高周波動作を必要とする用途には、当社の高周波音響トランスデューサが、最大230kHzの周波数で卓越した性能を提供します。

水中および海洋用途

海洋環境は独特の課題を提示します。当社の水中トランスデューサは、過酷な水中条件に耐えながら、信頼性の高い性能を維持するように設計されています。

溶接用途

超音波溶接には、正確な電力制御と熱管理が必要です。当社の製品群には、プラスチック溶接および金属溶接用途向けの特殊なトランスデューサが含まれています。

結論

超音波トラブルシューティングへの積極的なアプローチは、トランスデューサの寿命を延ばすだけでなく、運用停止時間とコストのかかる修理を削減します。このガイドで説明されている特定の故障モードを理解し、推奨される解決策を適用することで、オペレーターは産業、医療、およびテスト環境で超音波システムを最高効率で機能させ続けることができます。一貫した監視、タイムリーなメンテナンス、および正確な調整は、性能と投資の両方を保護します。

超音波トランスデューサの選択、トラブルシューティング、またはカスタムソリューションに関する専門家のコンサルティングについては、当社の技術チームにお問い合わせください。圧電技術における数十年の経験により、最高の信頼性と性能のために超音波システムを最適化するお手伝いをします。
