PZTの背後にある科学：チタン酸ジルコン酸鉛が圧電セラミックスを支配する理由

ターゲットキーワード： チタン酸ジルコン酸鉛（PZT）、PZTセラミック特性

はじめに

圧電材料の世界において、チタン酸ジルコン酸鉛（PZT）は、最も広く使用され、用途の広いセラミックスとして圧倒的な地位を占めています。20世紀半ばの発見以来、PZTは超音波トランスデューサやセンサーからアクチュエータやエネルギーハーベスタに至るまで、さまざまな用途の基盤材料となっています。この優位性は、卓越したPZTセラミック特性、幅広い調整可能性、および高性能設計とコスト効率の高い設計の両方への適応性の組み合わせに根ざしています。

この記事では、PZTの背後にある科学に深く切り込み、なぜそれが業界のトップであり続けるのか、何がその特性をユニークにしているのかを説明します。原材料の基礎については、PZTパウダーに関するガイドをご覧ください。

チタン酸ジルコン酸鉛（PZT）とは？

チタン酸ジルコン酸鉛（化学式 Pb[Zr_xTi_1−x]O₃）は、ジルコン酸鉛（PbZrO₃）とチタン酸鉛（PbTiO₃）の固溶体です。ジルコニウムとチタンの比率を調整することで、エンジニアはその結晶構造、ひいては圧電、誘電、および機械的特性を微調整できます。

PZTセラミックスは強誘電性を示します。これは、内部の電気双極子が外部電界によって再配向できることを意味します。この特性は、機械的ストレスを電気信号に変換し、その逆も行う能力である圧電効果の鍵となります。

PZTを際立たせるセラミック特性

1. 高い圧電係数

PZTの圧電定数（d₃₃など）は、ソフトPZT配合で500 pC/Nを超えることがあり、小さな機械的変化の高感度検出と効率的なエネルギー変換を可能にします。

2. 調整可能な特性

Zr/Ti比を変更し、ドーパントを導入する（ドナードーパントで軟化させるか、アクセプタドーパントで硬化させる）ことで、メーカーは以下に最適化されたバリアントを作成できます：

• 高感度（ソフトPZT）
• 高出力およびストレス下での安定性（ハードPZT）

3. 広い動作温度範囲

200°Cから350°Cを超えるキュリー温度を持つPZTは、厳しい熱環境でも確実に動作します。

4. 高い誘電率

PZTの誘電率は数千に達することがあり、強力な電荷蓄積能力と効率的な作動を可能にします。

5. 機械的強度と安定性

PZTセラミックスは堅牢な機械的特性を備えており、高振動および高負荷環境に適しています。

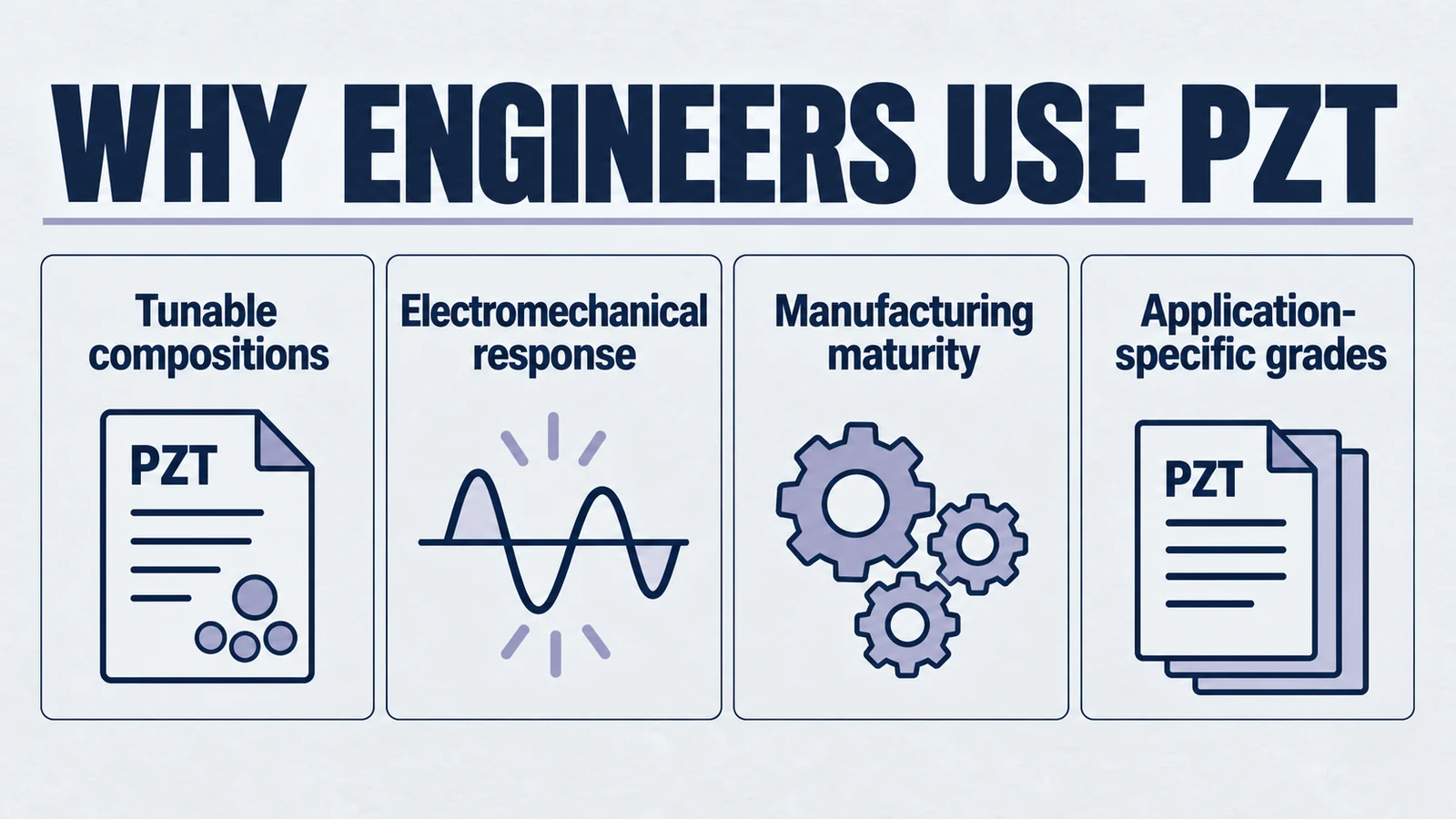

なぜPZTが圧電セラミックスを支配するのか

1. 性能対コスト比 – PZTは、多くの先進的な単結晶よりも低い製造コストで卓越した特性を提供します。
2. 成熟した製造プロセス – 粉末合成、プレス、焼結、電極塗布における数十年の改良により、一貫した品質が保証されています。
3. 設計の柔軟性 – PZTは、ディスク、リング、チューブ、プレート、および複雑な形状に成形できます。
4. 幅広い業界での採用 – 医療用画像プローブから産業用超音波洗浄機まで、PZTは信頼され、実証された材料です。
5. カスタマイズ可能性 – 特定の配合を、独自のアプリケーションの要求に合わせて設計できます。

PZTセラミック特性を活用する用途

その多用途な性能プロファイルのおかげで、PZTは以下で使用されています：

• 医療用超音波トランスデューサ – 診断画像用の高感度と高解像度。人間工学に基づいたカップリングと周波数制御の例として、当社のHJ-4036-1M 美容トランスデューサをご覧ください。
• 産業用超音波トランスデューサ – 連続的な高出力動作下での堅牢性。HJ-3528B 洗浄用トランスデューサおよびHJ-3825 精密洗浄機をご覧ください。
• センサー – 振動、圧力、および音響センシング。チューブ内の気泡検出については、当社の超音波気泡検知センサーをご確認ください。
• 溶接 – プラスチックおよび金属用の高出力エネルギー伝達。HJ-6015 超音波溶接機トランスデューサをご覧ください。
• 流量測定 – 伝搬時間システム用の安定した周波数と結合。HJ-2112-1M 流量計トランスデューサをご覧ください。

PZTの将来の展望

環境規制により鉛フリーの圧電代替品の研究が加速していますが、性能、可用性、および費用対効果の点では、PZTに匹敵するものはありません。ドーピング戦略、複合構造、および薄膜製造における継続的なイノベーションは、PZTの適用範囲をさらに拡大することを約束します。

結論

チタン酸ジルコン酸鉛（PZT）の背後にある科学は、圧電セラミックス業界におけるその比類のない地位を説明しています。高い圧電応答、調整可能な特性、耐久性、および費用対効果のユニークな組み合わせにより、PZTは今後何年にもわたって高性能アプリケーションのための頼りになる材料であり続けるでしょう。

技術的な選定サポートやカスタム仕様については、当社の技術チームにお問い合わせください。
