エンジニア＆調達担当者のための圧電リング購入完全ガイド

はじめに：圧電技術における重要な選択

超音波溶接機から救命医療機器に至るまで、ハイテク機器の性能、寿命、そして商業的成功は、コインほどの大きさのコンポーネント、すなわち圧電リングに左右されることがあります。適切なリングを選ぶことは、単に寸法を合わせるだけの問題ではありません。それは、材料科学、機械工学、そして戦略的調達が絡み合う複雑な決定です。誤った選択は、性能の低下、早期の故障、そしてプロジェクトの大幅な遅延につながる可能性があります。逆に、正しい選択は、新しいレベルの効率性、信頼性、そしてイノベーションを解き放つことができます。

このガイドは、研究室と台帳の間のギャップを埋めるために綿密に作成されています。エンジニアにとっては、材料組成から電気機械結合係数まで、性能を決定づける仕様への技術的な深掘りとなります。調達の専門家にとっては、パートナーの審査、総所有コストの計算、そして複雑なサプライチェーンにおける長期的価値の確保のための戦略的プレイブックとなります。

私たちは、圧電効果の基礎物理学からPZT材料間の微妙な違いへと旅を進めます。技術データシートを解読し、重要なアプリケーションを探求し、最後に、単なるベンダーではなくイノベーションのパートナーとなるサプライヤーを選定するための実行可能なフレームワークを提供します。

1. 基礎知識：圧電リングの利点を理解する

材料グレードやサプライヤースコアカードを掘り下げる前に、圧電リングをこれほど強力で用途の広いコンポーネントにしている核心的な原理を把握することが不可欠です。その基本的な動作と独自の幾何学的利点を理解することは、情報に基づいた購入決定を行うための第一歩です。

圧電効果：入門

その核心において、圧電リングは、機械的エネルギーを電気エネルギーに、またはその逆に変換する驚くべき能力である圧電効果を示すように設計された機能性セラミック材料です。この現象は、対称中心を持たない特定の結晶構造を持つ材料で発生します。高性能アプリケーションに使用される最も一般的な材料は、多結晶強誘電体セラミックス、特にチタン酸ジルコン酸鉛、またはPZTです。

この効果は、2つの異なるモードで現れます：

1. 正圧電効果（センサーモード）： 圧電材料が圧力、力、または振動などの機械的ストレスを受けると、その内部結晶格子が変形します。この変形により、材料内の正と負の電荷中心が分離し、表面全体に測定可能な電圧が発生します。この原理は、音響マイクや超音波探傷器から軍事用途の衝撃センサーに至るまで、数多くのセンサーの基礎となっています。
2. 逆圧電効果（アクチュエータモード）： 逆に、外部電界が材料全体に印加されると、結晶格子がひずみ、材料が物理的に形状を変化させ、高精度で膨張または収縮します。この効果は電気エネルギーを機械的変位に変換し、ナノポジショニングステージから超音波モーターに至るまで、あらゆるものに使用されるアクチュエータの基礎を形成します。

このデュアルモード機能により、圧電セラミックスは現代の膨大な技術において不可欠なコンポーネントとなっています。

なぜリングなのか？独自の工学的利点

圧電材料は、ディスク、プレート、チューブなどのさまざまな形状に加工できますが、リング形状は、特に高出力や複雑な機械的統合を伴う要求の厳しいアプリケーションにおいて、しばしば優れた選択肢となります。中央の開口部は単なる空洞ではなく、明確な利点を提供する重要な設計機能です。

機械的予圧と安定性

リング形状の最大​​の利点は、機械的に予圧をかけられる能力であると言えます。圧電セラミックスは本質的に脆い材料であり、圧縮には強いですが、引張力には弱く、特に動的なアプリケーションでは亀裂や壊滅的な故障を引き起こす可能性があります。圧電リングの中央の穴により、ボルトやテンションスクリューを通すことができ、「スタック」トランスデューサの組み立てが可能になります。この構成では、複数のリングが積み重ねられ、高い圧縮力、つまり「予圧」の下で一緒に締め付けられます。この予圧により、セラミック素子は振動サイクルのピーク時でも常に圧縮状態を維持し、引張破壊を効果的に防ぎます。この技術は、溶接や洗浄に使用される堅牢な高出力超音波トランスデューサ（例：ランジュバン型トランスデューサ）の設計の基本であり、極端な負荷の下での機械的安定性と一貫した性能を保証します。

優れた熱管理

熱は圧電性能と寿命の主要な敵です。アクチュエータが高周波で駆動されると、内部摩擦と誘電損失によって熱が発生し、性能が低下し、チェックしないと永久的な脱分極（故障）につながる可能性があります。リング形状は、熱管理において自然な利点を提供します。同じ質量の固体ディスクと比較して、リングは表面積対体積比が大幅に大きくなります。この増加した表面積は、コンポーネントのコアからの熱のより効率的な対流と伝導を促進します。その結果、リングベースのアクチュエータは、高デューティサイクルの産業用アプリケーションにとって重要な要素である熱損傷に屈することなく、より高い周波数と駆動レベルで動作できます。

設計と統合の柔軟性

貫通穴は、システム設計者に比類のない柔軟性を提供します。それは他のコンポーネントを通過させるための明確な開口部を作成し、これは幅広い高度なデバイスで不可欠です。光学システムでは、精密な位置合わせや顕微鏡検査のためにレーザービームを通過させることができます。超音波手術器具では、灌漑チャネルやエンドエフェクタのシャフトを収容できます。複雑な機械アセンブリでは、シャフト、配線、またはその他の機器の統合が可能になり、システム全体のアーキテクチャを簡素化し、よりコンパクトでエレガントな設計を可能にします。

したがって、ディスクではなくリングを選択することは、決して恣意的なものではありません。それは、強化された堅牢性と信頼性の必要性によって推進される意図的な工学的決定です。中央の穴は、主要な材料の弱点（引張破壊）を軽減する優れた取り付け方法（ボルト締め予圧）を直接可能にすると同時に、熱性能を向上させます。高出力、高信頼性のシステムにとって、リングは単なるオプションではありません。それは優れたエンジニアリングソリューションです。

2. エンジニアのチェックリスト：技術仕様と材料の解読

基礎をしっかりと把握したら、次は材料特性と性能指標の技術的な状況をナビゲートすることです。データシートの仕様は単なる数字ではありません。それらは、コンポーネントが実際のアプリケーションでどのように動作するかを直接反映したものです。

材料の選択：性能の核心

圧電リングの性能は、そのセラミック組成によって根本的に決定されます。PZTファミリー内では、材料は大きく「ハード」と「ソフト」の2つのカテゴリに分類されます。この区別は、強誘電体「ドメイン」（セラミック内の整列した分極領域）の移動度を指し、材料選択において最も重要な決定点となります。

「ハード」対「ソフト」PZTセラミックス

• 「ソフト」PZTセラミックス： これらの材料は高いドメイン移動度を特徴としており、電界によってドメインを比較的簡単に再配向できることを意味します。これにより、大きな圧電電荷定数（d₃₃）、高誘電率（ε）、および高い電気機械結合係数（k）など、センシングや低電力アクチュエーションに望ましい特性が得られます。その高い感度は、医療用イメージングトランスデューサ、振動検出器、流量センサー、およびマイクロ/ナノポジショニングシステム用アクチュエータなどのアプリケーションに最適です。一般的な例には、PZT-5ファミリーの材料や、APC 850、APC 855などの同等品が含まれます。
• 「ハード」PZTセラミックス： 対照的に、これらの材料は、ドメイン壁を「ピン止め」する特定のドーパントイオンが含まれているため、ドメイン移動度が低くなっています。この不動性は、高い機械的負荷や強い電気駆動場などの厳しい条件下で優れた安定性を提供します。主な特徴には、機械的損失が低いことを示す高い機械的品質係数（Q_m）と、発熱を最小限に抑える低い誘電損失が含まれます。これにより、「ハード」PZTは、超音波溶接、工業用洗浄、ソナープロジェクター、高力アクチュエータなど、共振時またはその近くで動作する高出力アプリケーションにとって決定的な選択肢となります。最も一般的なハード材料は、PZT-4およびPZT-8ファミリーです。

比較の深掘り：PZT-4 対 PZT-8

高出力超音波システムを設計するエンジニアにとって、選択肢はしばしば業界の主力であるPZT-4とPZT-8に絞られます。どちらも「ハード」材料ですが、重要な性能トレードオフを提供します。

• PZT-8： しばしば2つのうち「より硬い」と見なされるPZT-8は、非常に高い機械的品質係数（Q_m）と、高い予圧および駆動レベルでの優れた安定性を示します。Q_mが高いということは、共振で振動するときに機械的損失が非常に少ないことを意味し、自己発熱が少なくなります。これにより、熱安定性と効率が最も重要な高デューティサイクルの共振デバイスにとって、伝統的かつ好ましい選択肢となります。
• PZT-4： 堅牢な「ハード」セラミックでもありますが、PZT-4の主な利点は、PZT-8と比較して圧電電荷定数（d₃₃）が大幅に高いことです。高いd₃₃は、与えられた電気入力電圧に対してより大きな機械的変位に直接変換されます。したがって、PZT-4は、たとえ（Q_mが低いために）効率がわずかに低下し、発熱が多くなったとしても、主な目的が音響出力または変位を最大化することである場合に優れた選択肢です。

重要な性能指標（データシートの解読）

圧電材料のデータシートにはパラメータがぎっしりと詰まっています。次の表は、最も重要な指標を解読し、それらをアプリケーションの関連性​​に直接リンクさせ、エンジニアと調達スタッフの両方のためのクイックリファレンスガイドとして機能します。

パラメータ	記号	説明	高い値が理想的な用途...	低い値が理想的な用途...
圧電電荷定数	d₃₃	印加された電界の単位あたりの歪み。アクチュエータの「活動性」の尺度。	大きな変位を必要とするアクチュエータ（例：精密位置決め、バルブ制御）。	N/A（アクチュエーションの場合、通常は高い方が良い）。
圧電電圧定数	g₃₃	印加された機械的応力の単位あたりの電界。センサーの「感度」の尺度。	特定の力に対して高い電圧出力を必要とするセンサー（例：衝撃センサー、マイク）。	N/A（センシングの場合、通常は高い方が良い）。
電気機械結合係数	k	電気エネルギーと機械的エネルギーの間の変換効率。	すべてのアプリケーション、特に効率が重要な高出力トランスデューサ。	N/A（常に高い方が良い）。
機械的品質係数	Q_m	共振時の機械的損失または減衰の尺度。減衰の逆数。	発熱を最小限に抑えるための高出力共振アプリケーション（超音波溶接、洗浄）。	ブロードバンド（非共振）アプリケーション、または振動減衰が望ましい場合。
誘電率 / 誘電率	ε	電気エネルギーを蓄える材料の能力。静電容量に影響します。	低周波アクチュエータ（静電容量が高いほど駆動しやすい場合があります）。	駆動電子機器と一致させるために低い静電容量が必要な高周波アプリケーション。
キュリー温度	T_c	材料が圧電特性を永久に失う温度。	高温環境で動作するアプリケーション。	N/A（動作範囲のために常に高い方が良い）。

3. リングをミッションに合わせる：アプリケーションガイド

材料特性を明確に理解したら、次のステップはこれらの特性を特定のアプリケーションにマッピングすることです。最適な圧電リングとは、その性能プロファイルが意図されたミッションの要求に完全に一致しているものです。

高出力産業用超音波

• アプリケーション： このカテゴリには、プラスチックや金属の超音波溶接、高強度超音波洗浄、音響切断、音響化学、コーティングプロセス用の超音波霧化など、圧電リングの最も要求の厳しい用途のいくつかが含まれます。
• 推奨材料： ハードPZT材料（PZT-4またはPZT-8）が不可欠です。 PZT-8は、連続デューティアプリケーションでの最大効率と最小限の発熱のために好まれます。 PZT-4は、効率よりも最大の変位または電力密度が優先される場合に選択されることがあります。
• 重要な考慮事項： 高い機械的品質係数（Q_m > 500）、低い誘電損失、優れた熱安定性、および高い予圧に耐える堅牢な機械設計。リング形状は、複数の要素が高い圧縮下でボルト締めされるスタックトランスデューサにとって特に有利です。
• 性能指標： 250〜400 pC/Nのd₃₃値（材料の選択による）、Q_m > 500、およびキュリー温度 > 300°Cを探してください。

精密アクチュエーションと位置決め

• アプリケーション： これには、精密光学位置決め、バルブ制御、マイクロ流体工学、ナノ操作、補償光学補正、および高解像度走査型プローブ顕微鏡が含まれます。
• 推奨材料： 最大の感度と変位を得るためのソフトPZT材料（PZT-5ファミリー）。一部のアプリケーションは、線形性が強化された修正PZTなどのより専門的な材料の恩恵を受ける場合があります。
• 重要な考慮事項： 高い圧電電荷定数（d₃₃）、優れた直線性、低いヒステリシス、および温度に対する安定した性能。リング形状は優れた熱管理を提供し、これは位置決め精度を維持するために重要です。
• 性能指標： d₃₃ > 400 pC/N、低ヒステリシス（<5％）、優れた直線性、および動作温度範囲での安定した性能を探してください。

医療および生物医学アプリケーション

• アプリケーション： 医療用イメージングトランスデューサ、治療用超音波、結石破砕術、ドラッグデリバリーシステム、手術器具、および超音波手術ツール。
• 推奨材料： 材料の選択は特定のアプリケーションによって異なります。イメージングアプリケーションでは通常、感度のためにソフト材料が使用されますが、治療アプリケーションでは電力処理のためにハード材料が必要になる場合があります。
• 重要な考慮事項： カプセル化材料の生体適合性、優れた安定性と信頼性、特定の周波数応答特性、および多くの場合、厳しい品質とトレーサビリティの要件。多くの医療アプリケーションでは、FDAまたはCEコンプライアンスが必要です。
• 性能指標： アプリケーション固有ですが、一般的に優れた一貫性、長期安定性、および重要なアプリケーションでの実証済みの信頼性が必要です。

ソナーと水中音響

• アプリケーション： 水中通信システム、魚群探知機、深度サウンダー、サイドスキャンソナー、および海軍ソナーシステム。
• 推奨材料： プロジェクター用のハードPZT材料（最大出力用のPZT-4、効率用のPZT-8）。ハイドロフォン（受信）アプリケーションにはソフト材料が使用される場合があります。
• 重要な考慮事項： 静水圧下での優れた性能、カプセル化の耐食性、広帯域幅または特定の周波数応答、および高電力処理能力。
• 性能指標： 高い電気機械結合係数、圧力下での優れた性能、および堅牢な環境性能。

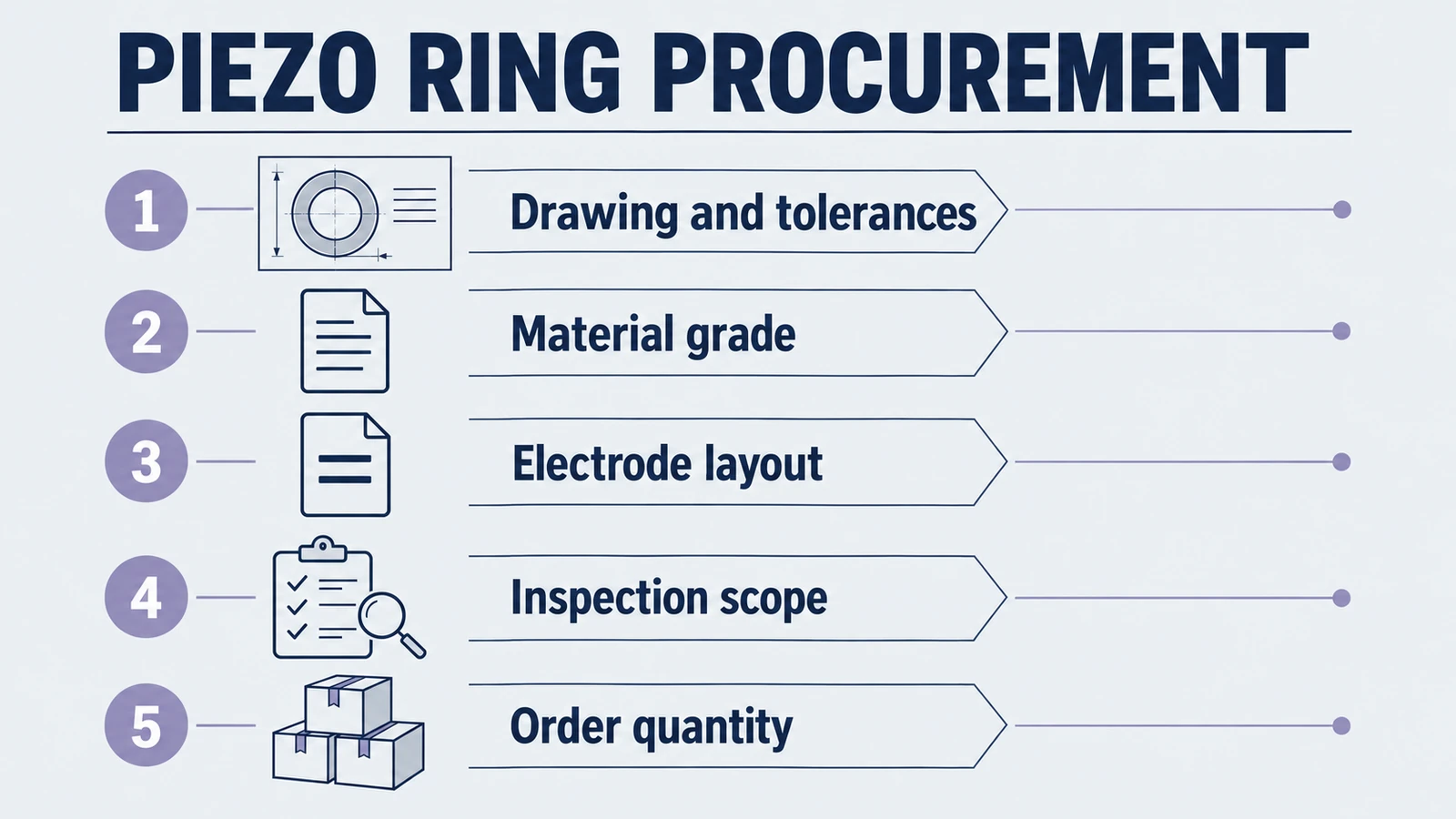

4. 調達フレームワーク：適切なサプライヤーパートナーの選定

技術仕様は方程式の一部にすぎません。選択するサプライヤーは、コンポーネントの性能だけでなく、プロジェクトのタイムライン、費用対効果、および長期的な成功にも大きな影響を与えます。このセクションでは、サプライヤーの評価と選定に対する体系的なアプローチを提供します。

サプライヤー評価スコアカード

次のフレームワークは、潜在的な圧電リングサプライヤーを評価するための構造化されたアプローチを提供します。各カテゴリは、特定の優先順位とアプリケーション要件に従って重み付けする必要があります。

技術的信頼性（重み：35％）

• 材料の専門知識： サプライヤーはさまざまなPZT配合に関する深い知識を持っていますか？彼らはあなたの特定のアプリケーションに最適な材料を推奨できますか？彼らはさまざまな材料の選択肢間のトレードオフを理解していますか？
• 製造能力： 彼らの生産能力はどのくらいですか？彼らは現在および将来のあなたのボリューム要件を処理できますか？彼らは冗長な生産能力を持っていますか？
• カスタム開発： 標準製品がニーズを満たさない場合、彼らはカスタム配合や形状を開発できますか？彼らのR＆D能力は何ですか？
• テストと検証： 彼らはどのようなテスト能力を持っていますか？彼らは包括的な材料特性評価を提供できますか？彼らはアプリケーション固有のテストを提供していますか？

品質と信頼性（重み：30％）

• 品質システム： 彼らはISO認証を受けていますか？彼らは業界固有の認証（例：医療機器用のISO 13485）を持っていますか？品質管理へのアプローチは何ですか？
• 一貫性： 彼らの典型的な許容誤差は何ですか？彼らはバッチ間で一貫性を維持できますか？彼らは統計的プロセス管理データを提供していますか？
• トレーサビリティ： 彼らは完全な材料トレーサビリティを提供できますか？彼らはバッチ記録を維持していますか？必要に応じてリコール手順をサポートできますか？
• フィールドパフォーマンス： 彼らの製品の長期的な信頼性は何ですか？彼らはフィールド障害データを持っていますか？彼らは同様のアプリケーションからの参照を提供できますか？

商業的要因（重み：20％）

• 価格設定構造： 彼らの価格設定は競争力があり透明ですか？彼らはボリューム割引を提供していますか？彼らの支払い条件は何ですか？
• リードタイム： 標準製品の一般的なリードタイムは何ですか？カスタム製品はどうですか？彼らは在庫プログラムを持っていますか？
• 地理的考慮事項： 彼らの製造施設はどこにありますか？彼らはローカルサポートを持っていますか？物流と輸出入の意味は何ですか？
• 財務的安定性： サプライヤーは財務的に安定していますか？彼らはあなたの製品の寿命の間存在し続ける可能性がありますか？

サポートとパートナーシップ（重み：15％）

• 技術サポート： 彼らは経験豊富なアプリケーションエンジニアを持っていますか？彼らは設計支援を提供できますか？彼らはトレーニングを提供していますか？
• コミュニケーション： 彼らは反応が良いですか？彼らは積極的にコミュニケーションをとっていますか？言語の壁はありますか？
• イノベーション： 彼らは新しい材料とプロセスに投資していますか？彼らは製品開発のパートナーになることができますか？
• 問題解決： 彼らは問題をどのように処理しますか？彼らは是正措置への体系的なアプローチを持っていますか？

デューデリジェンスチェックリスト

最終選考を行う前に、優先サプライヤー候補に対して徹底的なデューデリジェンスを実施してください。

• 施設訪問： 可能であれば、サプライヤーの製造施設を訪問してください。彼らのプロセス、清潔さ、組織、および従業員の能力を観察してください。
• リファレンスチェック： 他の顧客、特に同様のアプリケーションや業界の顧客に連絡してください。品質、信頼性、サポート、および全体的な満足度について尋ねてください。
• サンプル評価： サンプルを入手し、徹底的なテストを実施してください。データシートだけに頼らないでください - 特定のアプリケーションでパフォーマンスを確認してください。
• 財務レビュー： サプライヤーの財務状態を確認してください。これは、供給の継続性が不可欠な重要なアプリケーションにとって特に重要です。
• 能力評価： 彼らの生産能力と拡張能力を理解してください。彼らがあなたの成長計画をサポートできることを確認してください。
• IPおよび法的レビュー： 知的財産の考慮事項を理解してください。適切な法的契約が整っていることを確認してください。

5. 高度な考慮事項：総所有コストとリスク管理

圧電リングの購入価格はほんの始まりにすぎません。洗練された調達アプローチは、総所有コストを考慮し、包括的なリスク管理戦略を実施します。

総所有コスト（TCO）分析

完全なTCO分析には以下が含まれている必要があります。

• コンポーネントコスト： 明らかに、ボリューム割引や長期価格契約を含むリング自体の購入価格。
• 統合コスト： システムへのテスト、認定、および統合に必要な時間とリソース。エンジニアリング時間、テスト機器、および施設コストを考慮してください。
• 品質コスト： 受入検査、バッチテスト、および品質問題による潜在的な手直しまたはスクラップコスト。
• 物流コスト： 輸送、取り扱い、通関、および在庫保有コスト。リードタイムが在庫要件に与える影響を考慮してください。
• ライフサイクルコスト： フィールド故障率、保証コスト、カスタマーサポート、および潜在的なリコールコスト。高品質のコンポーネントは初期コストが高いかもしれませんが、ライフサイクルコストは低くなります。
• 機会費用： コンポーネントの問題による製品発売の遅延、売上の損失、または競争上の不利のコスト。

リスク評価と軽減

サプライチェーンの主要なリスクを特定し、軽減します：

技術的リスク

• パフォーマンスリスク： リングが仕様を満たさないか、時間の経過とともに劣化する可能性があります。徹底的なテスト、認定プログラム、およびパフォーマンス監視を通じて軽減します。
• 陳腐化リスク： 材料やプロセスが陳腐化する可能性があります。長期的な材料の入手可能性と明確な陳腐化ポリシーを持つサプライヤーと協力してください。
• 設計リスク： アプリケーション要件が変更される可能性があります。柔軟性とカスタム開発機能を備えたサプライヤーを選択してください。

供給リスク

• サプライヤーの財務リスク： サプライヤーが廃業したり買収されたりする可能性があります。重要なコンポーネントについてはサプライヤーを多様化し、サプライヤーの財務状態を監視します。
• 生産能力リスク： サプライヤーが増加した需要を満たすことができない可能性があります。サプライヤーの生産能力の制約を理解し、バックアップ計画を立ててください。
• 地政学的リスク： 貿易制限、関税、または政治的不安定性が供給を混乱させる可能性があります。サプライヤーの地理的多様化を検討してください。

品質リスク

• バッチの変動： パフォーマンスは生産バッチ間で異なる場合があります。統計的プロセス管理とバッチ受け入れ基準を実施してください。
• フィールド故障リスク： コンポーネントがフィールドで故障し、保証コストや顧客の不満につながる可能性があります。堅牢な認定および品質プログラムを実施してください。

6. 実装ロードマップ：選定から生産まで

サプライヤと圧電リングの仕様を選択したら、実装フェーズでは慎重な計画と実行が必要です。

フェーズ1：初期認定（1〜4週目）

• サンプル調達： 包括的なテストのために十分な量の初期サンプルを注文します。可能であれば、複数の生産バッチからのサンプルを含めます。
• 基本特性評価： 標準的な測定技術を使用して、基本的な電気的および機械的特性を検証します。
• 初期統合： 基本的な機能検証のために、サンプルをシステムまたはテストフィクスチャに統合します。
• サプライヤー監査： 実用的であれば、施設訪問を含む初期サプライヤー評価を実施します。

フェーズ2：包括的テスト（5〜12週目）

• パフォーマンステスト： 温度、湿度、振動、電気的ストレスなど、予想されるすべての動作条件下で包括的なパフォーマンステストを実施します。
• 信頼性テスト： アプリケーションに適した加速寿命試験、熱サイクル、およびその他の信頼性評価を実施します。
• 統計分析： 一貫性、能力、および統計的信頼性についてテストデータを分析します。
• 文書レビュー： すべてのサプライヤー文書、認証、および品質システムのレビューを完了します。

フェーズ3：生産認定（13〜20週目）

• 生産サンプル： プロトタイプや開発サンプルだけでなく、実際の生産ツールやプロセスからのサンプルを入手します。
• プロセス検証： サプライヤーの生産プロセスが一貫して許容可能な製品を生産できることを確認します。
• サプライチェーン検証： サプライチェーンのすべての側面（原材料、サブサプライヤー、物流）が認定され、安定していることを確認します。
• 最終承認： すべての内部承認プロセスを完了し、将来の参照のために認定を文書化します。

フェーズ4：生産開始（21週目以降）

• パイロット生産： サプライチェーン全体がスムーズに機能することを確認するために、少量から開始します。
• 品質監視： 受入検査や統計的プロセス管理など、継続的な品質監視を実施します。
• パフォーマンストラッキング： フィールドパフォーマンスと顧客フィードバックを監視して、認定の決定を検証します。
• 継続的改善： 継続的な改善の機会についてサプライヤーと協力してください。

結論：自信を持って重要な選択を行う

適切な圧電リングとサプライヤーを選択することは、製品のパフォーマンス、信頼性、および商業的成功のあらゆる側面に影響を与える複雑な決定です。このガイドでは、適切な材料と形状を指定するための技術的知識、サプライヤーを評価するための商業的フレームワーク、およびリスクを最小限に抑えるための実装ロードマップを提供しました。

成功への鍵は、これを単純な購入取引としてではなく、戦略的パートナーシップの確立として扱うことです。適切なサプライヤーは、単にコンポーネントを提供するだけでなく、製品のライフサイクル全体を通じて専門知識、イノベーション、および信頼できるサポートを提供します。

圧電技術は進化し続けていることを忘れないでください。材料は改善され、製造プロセスは進歩し、新しいアプリケーションが登場します。イノベーションと継続的な改善にコミットしているサプライヤーを選べば、今日だけでなく将来的にもあなたの成功をサポートできるパートナーを得ることができます。

次世代の医療機器を開発している場合でも、精密製造の限界を押し広げている場合でも、画期的な産業機器を作成している場合でも、適切な圧電リングの選択は成功の基盤となります。このガイドをロードマップとして使用し、自信を持って重要な選択を行ってください。
