超音波溶接の背後にある科学：物理学、応用、そして最適化

超音波溶接は、エレクトロニクスから自動車製造に至るまで、幅広い業界で使用されている最先端の接合技術です。燃焼や電気抵抗から発生する熱に依存する従来の溶接方法とは異なり、超音波溶接は高周波の機械的振動を利用して、材料間に固相接合を作り出します。この記事では、超音波溶接の背後にある物理学、その多様な応用、および性能を最適化するための戦略を探り、エンジニア、メーカー、技術バイヤーがこの技術をいつ、どのように選択すべきかを理解するのを助けることを目的としています。

1. 超音波溶接の物理学を理解する

その核心において、超音波溶接は、電気エネルギーを高周波の機械的振動（通常は 20 kHz から 70 kHz の範囲）に変換することによって機能します。このプロセスには、4つの主要なコンポーネントが含まれます：

1. 電源（発振器） – 低周波の電気エネルギーを高周波電力に変換します。
2. コンバータ（トランスデューサ） – 電気信号を機械的振動に変換します。
3. ブースター – これらの振動の振幅を変更（増幅または減衰）します。
4. ホーン（ソノトロード） – 振動を接合される材料に直接伝達します。

ホーンがワークピースを加圧下で押し付けると、界面で摩擦熱が発生します。この熱は局所的であり、周囲の領域を損傷することなく、材料（通常は熱可塑性プラスチックまたは非鉄金属）を軟化または部分的に溶融させます。充填材や接着剤が不要なため、超音波溶接はクリーンで精密かつ再現性の高い接合を実現します。

主要な物理的概念：

• 音響エネルギー伝達: ホーンからワークピースへの機械的振動の効率的な伝達が重要です。
• 界面摩擦: 振動が微視的な摩擦を引き起こし、局所的な熱を生成します。
• 固相接合: 金属では、完全な溶融なしに界面で原子拡散が起こる可能性があります。

2. 超音波溶接の応用

超音波溶接の汎用性は、さまざまな業界で理想的なソリューションとなります：

A. エレクトロニクス製造

• PCBアセンブリ: 過度の熱を使わずに繊細なワイヤーを取り付けます。
• リチウムイオン電池アセンブリ: 集電体用の薄い金属箔を溶接します。

B. 自動車産業

• プラスチック部品: ダッシュボード、内装パネル、ボンネット内の部品。
• ワイヤーハーネス: 半田なしで耐久性のある電気接続を作成します。

C. 医療機器

• カテーテルとフィルター: 汚染物質を導入することなく、無菌で精密な接合を行います。
• 手術器具: 強度を維持しながら異種材料を接合します。

D. 包装産業

• ブリスターパックの封止: 改ざん防止と気密性のあるシール。
• 食品包装: 敏感な内容物を保護するための熱を含まないシール。

業界が超音波溶接を選ぶ理由：

• 速度: 一般的な溶接は1秒未満で完了します。
• エネルギー効率: 従来の方法と比較して消費電力が低い。
• 環境に優しい: 接着剤、溶剤、排出物がありません。

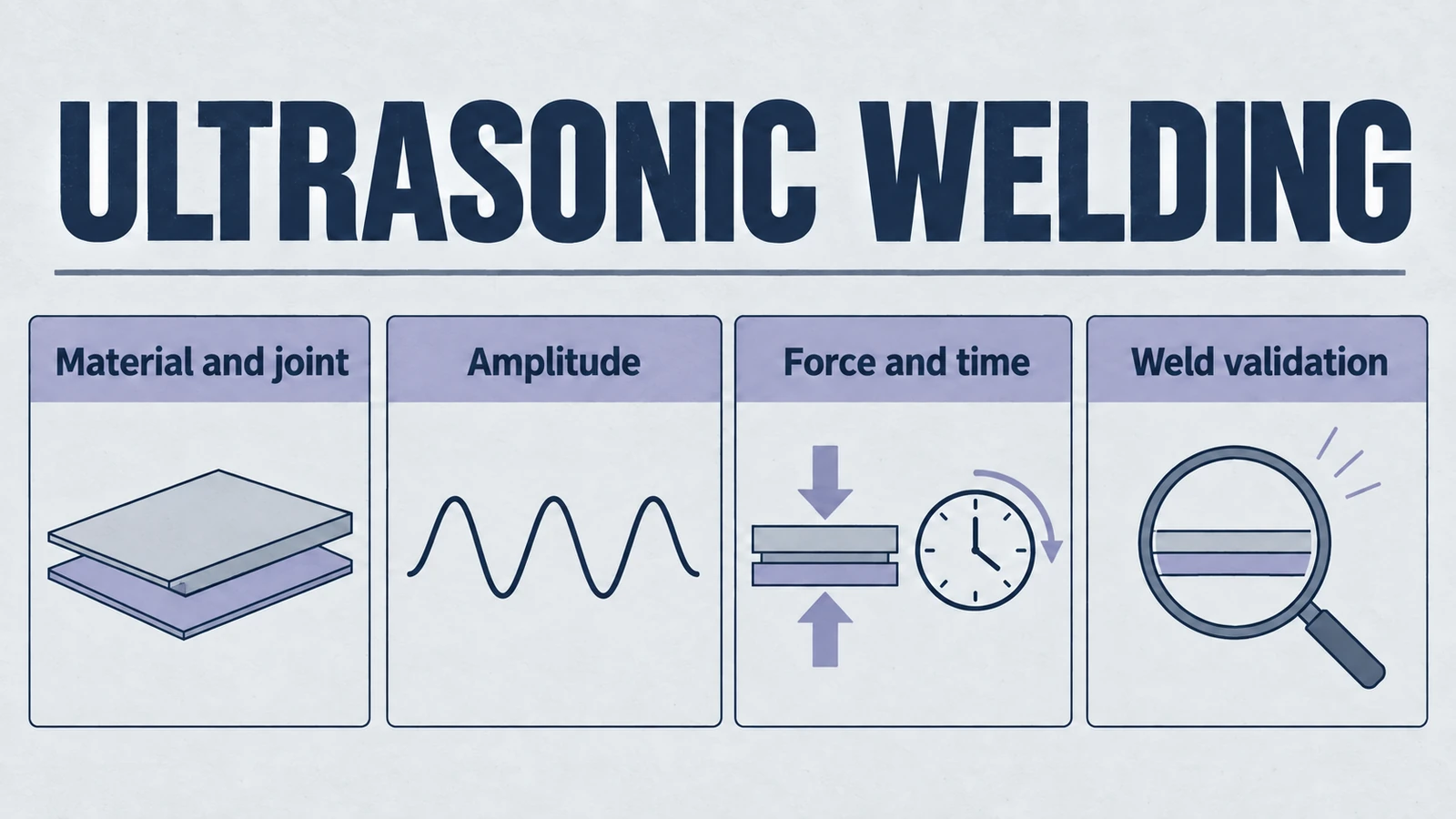

3. 超音波溶接の最適化戦略

高品質で再現性のある超音波溶接を実現するには、慎重なプロセス最適化が必要です。以下は考慮すべき重要な要素です：

1. 材料の適合性

• プラスチック: ABSやポリカーボネートなどの非晶質ポリマーは、超音波溶接によく反応します。
• 金属: アルミニウム、銅、真鍮などの非鉄金属が理想的です。
• 高度なホーン設計を使用しない限り、融点が大きく異なる組み合わせは避けてください。

2. 周波数と振幅の制御

• 低周波数 (20–30 kHz) は、より大きく厚い部品に適しています。
• 高周波数 (35–70 kHz) は、繊細で小さな部品に適しています。
• 溶接強度と表面の美観のバランスをとるために振幅を微調整します。

3. 圧力と溶接時間

• 圧力が強すぎると部品が変形する可能性があり、弱すぎると結合が弱くなります。
• 最適な溶接時間は、過熱や材料の劣化を防ぎます。

4. ホーンの設計とメンテナンス

• ホーンの形状は、均一なエネルギー分布のために部品の形状と一致させる必要があります。
• 定期的な検査により、摩耗による性能低下を防ぎます。

5. 品質監視とテスト

• 超音波探傷や引張試験などの非破壊検査（NDT）方法を使用します。
• インラインプロセス監視を実装して、電力、時間、変位を追跡します。

産業応用の例

• 自動車: 金属溶接用トランスデューサを使用した内装パネル、ワイヤーハーネス、センサーハウジング。
• エレクトロニクス: 精密溶接用トランスデューサを使用した部品組み立て、バッテリータブ、ケーブル接続。
• 医療: プラスチック溶接用トランスデューサを使用した無菌包装、カテーテル組み立て、フィルター溶接。
• 包装: 産業用溶接システムを使用したブリスターシール、チューブ端部、改ざん防止クロージャー。

4. 結論

業界がより速い生産サイクル、環境への影響の低減、製品信頼性の向上を追求し続ける中、超音波溶接は現代の製造業における礎となる技術になりつつあります。超音波溶接の背後にある物理学、応用、および最適化戦略を理解しているエンジニアや意思決定者は、その潜在能力を最大限に活用するのに適した立場にあります。

生産ラインのためのカスタム超音波溶接ソリューションを検討している場合、調整されたホーン設計、プロセス最適化、および品質管理を提供できる経験豊富なサプライヤーと協力することで、投資収益率を最大化できます。

あなたのアプリケーションにおける超音波溶接の実現可能性について学ぶには、プロセスの評価と機器の推奨について当社の技術専門家にお問い合わせください。
