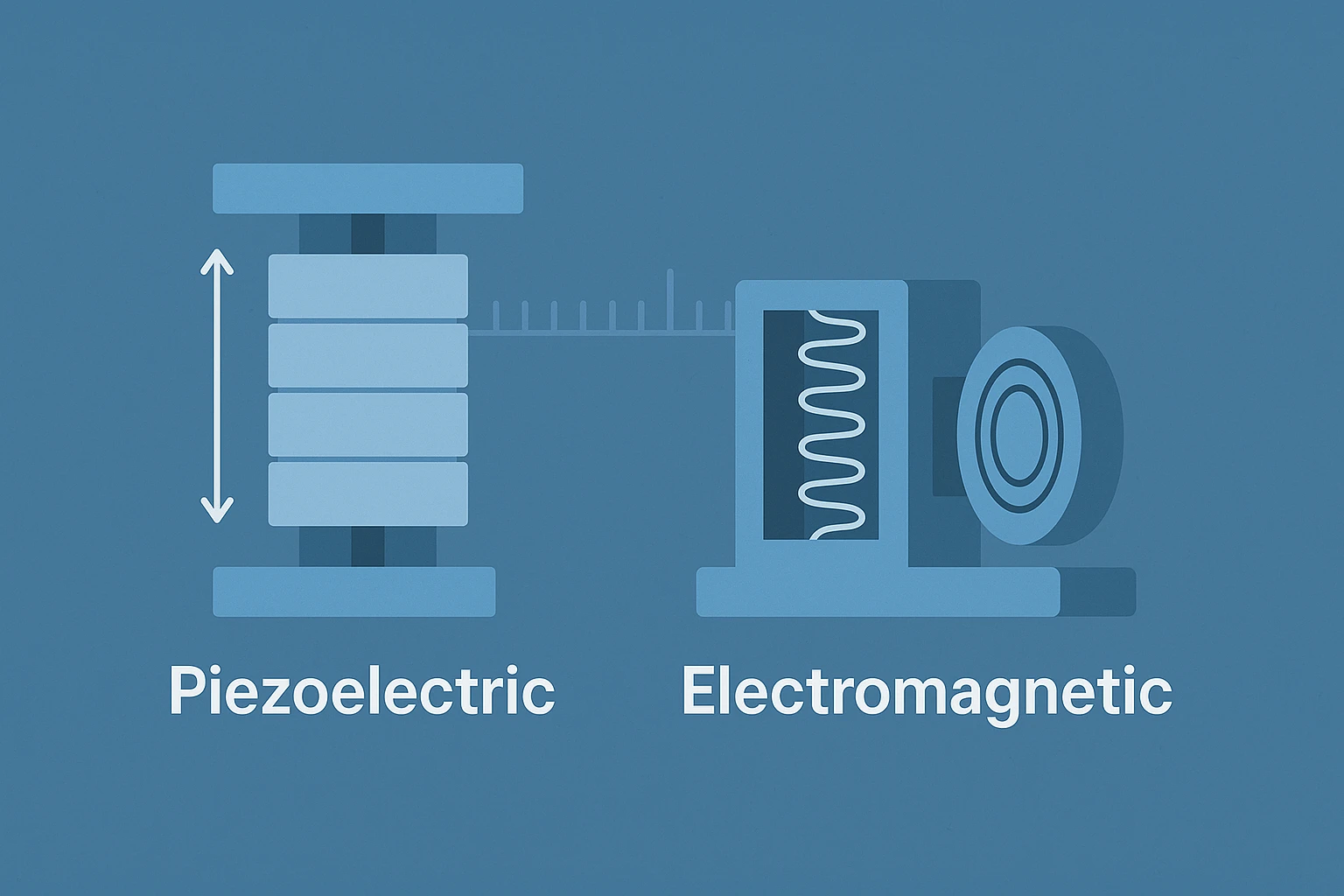

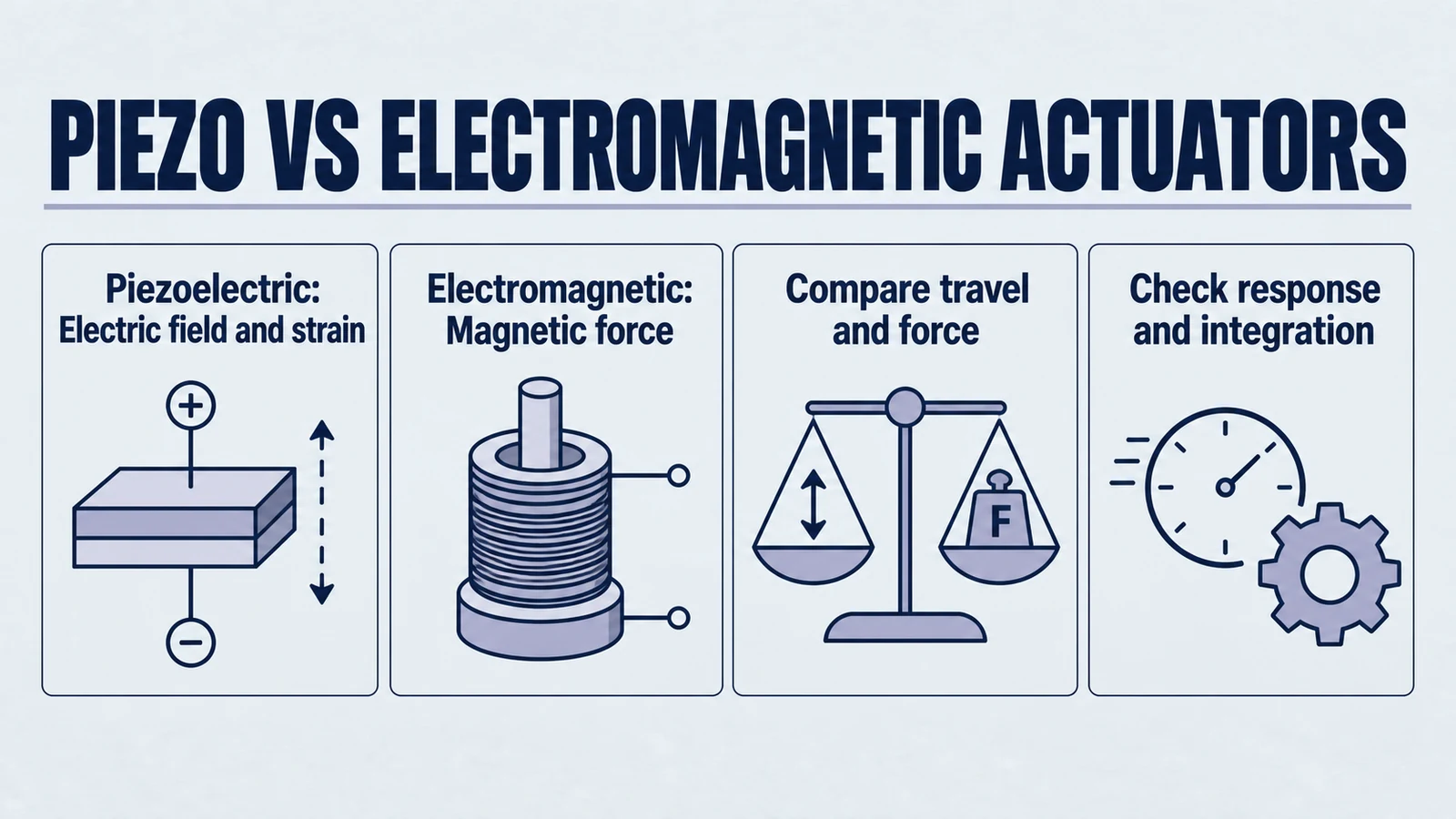

高精度モーションアプリケーション用のアクチュエータを選択する際、エンジニア、システム設計者、および調達チームは、頻繁に重要な選択に直面します。圧電アクチュエータと電磁アクチュエータのどちらが、優れたパフォーマンス、信頼性、および費用対効果を提供するか？どちらのアクチュエータタイプも、医療用イメージングから半導体製造、精密ロボット工学まで、業界全体で広く使用されています。ただし、各技術は異なる物理的原理に基づいて構築されており、異なる動作条件下で優れています。
この包括的なガイドでは、これら2つのタイプのアクチュエータの基本的な原理、比較上の利点、制限、およびアプリケーション固有の推奨事項について説明します。高度な産業オートメーションシステム用のコンポーネントを選択する場合でも、コンパクトな医療機器を選択する場合でも、この記事は、アプリケーションに最適な精密モーションアクチュエータを特定するのに役立ちます。
圧電アクチュエータとは？
圧電アクチュエータは、逆圧電効果に基づいて動作します。これは、チタン酸ジルコン酸鉛（PZT）などの材料が電界にさらされると機械的変形を受ける現象です。これらの変形は非常に小さいですが、驚くべき速度と制御性で発生します。ピエゾアクチュエータは、電圧入力を非常に正確な変位に変換し、超微細な位置決めを可能にします。
主な特徴：
- 通常マイクロ秒の範囲の超高速応答時間
- サブナノメートルまたは原子レベルの分解能
- 回転またはスライドする機械部品がない（ソリッドステート設計）
- 非常にコンパクトで軽量、組み込みシステムに最適
- 閉ループ制御による最小限のヒステリシス
これらの特性により、ピエゾアクチュエータは、顕微鏡ステージ、レーザーチューニングシステム、高度な医療機器など、ピンポイントの精度と安定性を必要とするデバイスでよく見られます。機械的摩耗なしに迅速かつ反復可能な動きを実行する能力により、信頼性と寿命が重要な環境で好まれる選択肢となります。
電磁アクチュエータとは？
電磁アクチュエータ、特にボイスコイルアクチュエータ（VCA）は、ローレンツ力の原理を使用します。磁場内にあるコイルに電流が流れると、直線的または回転的な力が発生します。ピエゾアクチュエータとは異なり、VCAは比較的長い移動範囲とスムーズな力プロファイルを提供し、連続動作アプリケーションに適しています。
主な特徴：
- ミリメートルから数センチメートルの範囲の長いストローク長
- スムーズな直線または回転運動プロファイル
- 高い力と速度を処理可能
- 高負荷シナリオで通常より堅牢
- 一般的にピエゾデバイスよりも大きく、電力を消費する
VCAは、オーディオシステム（スピーカーなど）、精密計測機器、ロボット工学、およびハプティックフィードバックデバイスで一般的に使用されています。それらの強みは、適切な位置決め精度を提供しながら、長距離にわたって持続的な動きを生成する能力にあります。
ピエゾアクチュエータの利点
高性能システム用のボイスコイルとピエゾアクチュエータを評価する場合、圧電アクチュエータは、特に高精度またはスペースに制約のある設計において、いくつかの説得力のある利点を提供します。
- より高い分解能： ピエゾアクチュエータは、サブナノメートルの精度に達する分解能レベルを提供します。これは、ファイバーアライメント、干渉法、ナノリソグラフィなどのタスクに最適です。
- 迅速な応答時間： 直接的な電気機械変換により、マイクロ秒からナノ秒の範囲の応答時間が可能になり、電磁式の対応物よりもはるかに優れています。
- 磁気干渉なし： 磁場を生成または必要としないため、ピエゾアクチュエータは、MRIシステムや宇宙電子機器などの磁気に敏感な環境で動作できます。
- 高いエネルギー効率： 電力は作動中にのみ消費されるため、電磁デバイスが連続電流を引き込む位置保持アプリケーションでは非常に効率的です。
- コンパクトさと統合： 小さなフォームファクタと軽量により、パフォーマンスを犠牲にすることなく、ポータブルまたは小型化されたシステムに簡単に統合できます。
- 長い動作寿命： 機械的接触面がないため、ピエゾアクチュエータは摩耗が最小限であり、長期的な安定性と耐久性が保証されます。
電磁アクチュエータの強み
超精密アプリケーションでの制限にもかかわらず、電磁アクチュエータは多くのモーションコントロールのコンテキストで大きな利点をもたらします。
- 拡張された移動範囲： ピエゾアクチュエータは通常、数百ミクロン以内で移動します。VCAは数センチメートルにわたって移動を拡張できるため、より広い動作範囲を必要とするアプリケーションに最適です。
- 一定の力出力： 電磁アクチュエータは、長期間にわたって安定した力を維持できます。これは、プレス、クランプ、または振動制御などのアプリケーションに不可欠です。
- マクロスケールシステムの低コスト： 極端な精度が必要ないアプリケーションでは、電磁アクチュエータの方が費用対効果が高い傾向があります。
- 大きな変位の制御が容易： ピエゾアクチュエータは多くの場合、高電圧ドライバと閉ループフィードバックシステムを必要としますが、VCAは従来の電流源とセンサーを使用してより簡単に制御できます。
- 熱的堅牢性： 電磁アクチュエータは一般に、より広い温度範囲に耐え、過酷な産業環境に適しています。
- 幅広い可用性： 電磁アクチュエータはさまざまな業界向けに大量生産されており、多くの場合、調達が容易でリードタイムが短縮されます。
一般的なアプリケーションシナリオ
以下は、特定のアプリケーションコンテキストに基づいた、最も適切なアクチュエータタイプの実用的な比較です。
| アプリケーション分野 | 推奨アクチュエータタイプ | 根拠 |
|---|---|---|
| ナノポジショニングシステム | 圧電 | 極端な精度と高速動的応答が必要 |
| 半導体ウェーハ検査 | 圧電 | クリーンルーム対応、ナノメートル精度の振動のない動き |
| オーディオ機器 | 電磁（ボイスコイル） | スムーズな連続動作と費用対効果の高い設計 |
| ロボット工学（産業およびサービス） | 電磁またはハイブリッド | より長い移動とより高い力のニーズ、ピエゾステージとの統合が可能 |
| 医療用イメージング（MRIなど） | 圧電 | EMC耐性、コンパクトなフットプリント、ゼロ磁場放射 |
| 光ファイバーアライメントシステム | 圧電 | 信号最適化に不可欠なナノメートルレベルの位置決め精度 |
| ハプティックフィードバックシステム | 電磁 | より広い可動範囲とより強力な触覚応答 |
最終的な考え：圧電アクチュエータ vs 電磁アクチュエータ
圧電アクチュエータと電磁アクチュエータのどちらを選択するかは、普遍的に優れた技術を見つけることではなく、仕事に適したツールを選択することです。決定は、以下を含む主要なパフォーマンス指標に基づく必要があります。
- 必要な分解能と精度
- 可動範囲
- 環境条件（磁気感度、温度など）
- スペースの制約と統合の複雑さ
- 総システムコストとライフサイクルメンテナンスのニーズ
アプリケーションが極端な精度、超高速応答、およびコンパクトなフットプリントを必要とする場合、ピエゾアクチュエータがおそらく最適なソリューションです。ただし、長距離動作、高力機能、および簡単な制御を優先する場合は、電磁アクチュエータの方が適している場合があります。
多くの高度なシステムでは、両方のアクチュエータタイプの長所を組み合わせたハイブリッドアプローチが登場しています。たとえば、ボイスコイルを粗調整に使用し、ピエゾアクチュエータが微調整を処理する場合があります。この相乗効果により、両方の長所を実現できます。
まだ選択に迷っていますか？独自の要件に合わせて調整された優れたパフォーマンスを提供するカスタム設計のピエゾアクチュエータソリューションと専門家のガイダンスについては、Yujieにお問い合わせください。
ディスク型圧電素子、リング型コンポーネント、またはその他の特殊な構成が必要な場合でも、当社のエンジニアリングチームは、精密モーションコントロールアプリケーションに適した圧電ソリューションを選択するお手伝いをします。
