イメージング用医療用超音波トランスデューサー: 適切な超音波トランスデューサーの選び方

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
2,064 文字
5 分で読めます
医療用超音波トランスデューサ超音波画像診断画像診断トランスデューサの選択医療機器

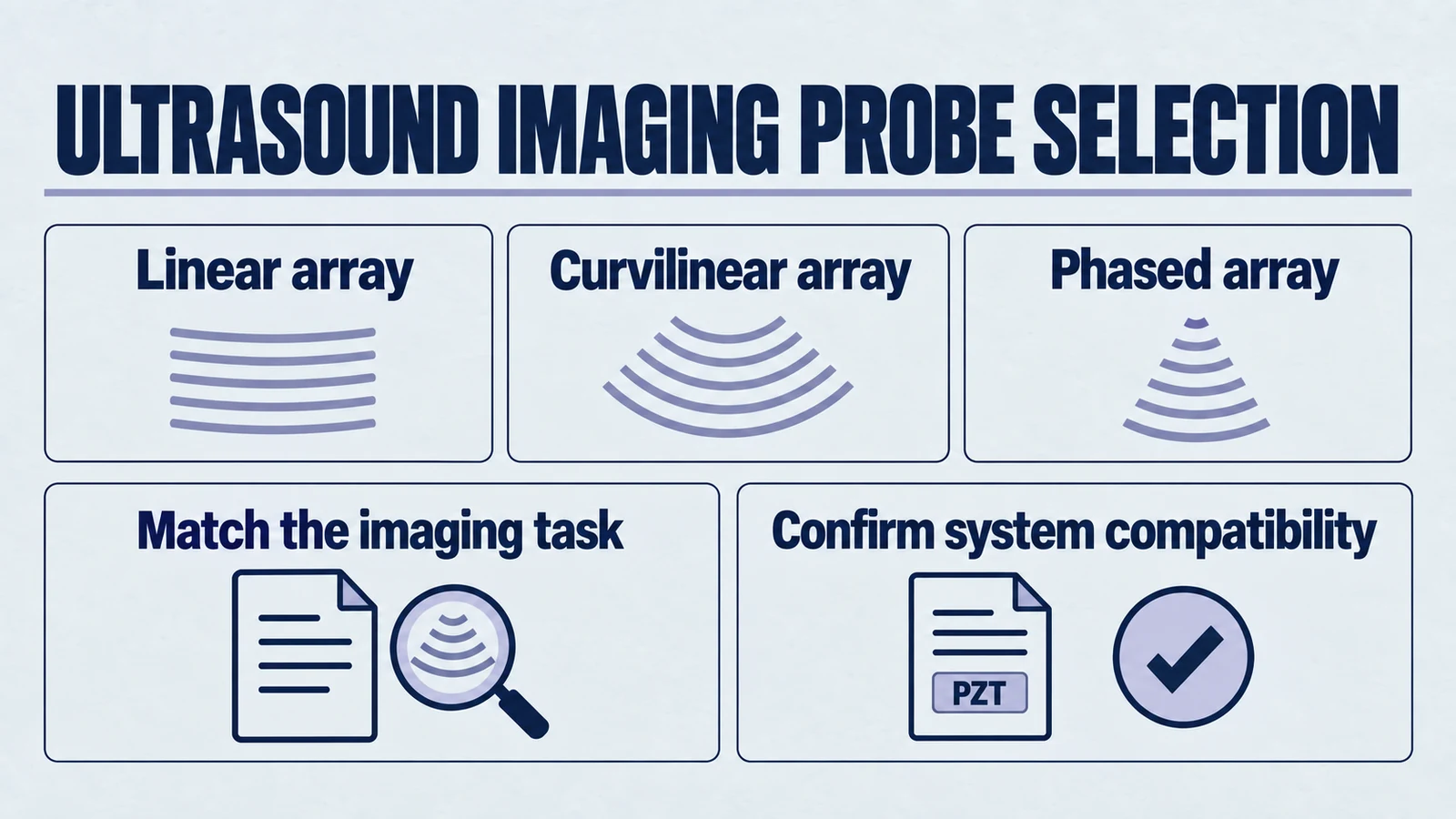

インフォグラフィック: 超音波画像プローブの選択。線形アレイ。曲線配列。フェーズドアレイ。イメージングタスクを一致させます。システムの互換性を確認します。

線形アレイ・曲線アレイ・フェーズドアレイ・イメージングタスクの適合・システム互換性の確認

医療用超音波トランスデューサは、超音波画像診断システムの中核コンポーネントであり、電気エネルギーを高周波音波に変換し、組織から反射されたエコーを受信して画像を作成します。適切な医療用超音波トランスデューサを選択することは、画像の明瞭さ、診断の正確さ、完成したデバイス設定におけるワークフローの効率にとって非常に重要です。

医療用超音波トランスデューサーについて

医療用超音波トランスデューサは通常、圧電素子、整合層、バッキング材、およびハウジングで構成されます。電気信号によって駆動されると、圧電素子が振動し、人体に浸透する超音波を発生します。反射波は同じまたは別のトランスデューサーによって捕捉され、画像処理のために電気信号に変換されます。

イメージング アプリケーションが異なれば、異なるトランスデューサー特性が必要になります。

  • 周波数範囲: 周波数が高いほど (7-15 MHz) 解像度は向上しますが、透過率は低くなり、甲状腺や筋骨格のイメージングなどの表面構造に最適です。より低い周波数 (2-5 MHz) は、腹部または心臓の画像処理でより深い浸透を提供します。
  • フットプリント: トランスデューサーのサイズと形状は、視野と特定の解剖学的領域へのアクセスのしやすさに影響します。直線プローブは血管および筋骨格のイメージングに適しており、曲線プローブとフェーズドアレイプローブはそれぞれ腹部および心臓のイメージングに使用されます。

超音波画像トランスデューサの種類

1。リニアアレイトランスデューサ

  • 周波数: 5-15 MHz
  • 用途: 血管、小さな部品、筋骨格、および表面の画像化。
  • 利点: 高解像度で広い近視野視野。

2。曲線アレイトランスデューサ

  • 周波数: 2-7 MHz
  • 用途: 腹部、産科、婦人科の画像検査。
  • 利点: より深い構造をより広い視野で観察できます。

3。フェーズドアレイトランスデューサ

  • 周波数: 1.5-5 MHz
  • 用途: 心臓および経頭蓋イメージング。
  • 利点: 高いフレームレートで肋骨間のイメージングを行うための小さな設置面積。

4。腔内トランスデューサー

  • 周波数: 5-9 MHz
  • 用途: 経膣および経直腸イメージング。
  • 利点: ターゲット構造に近接して高解像度イメージングを実現します。

医療用超音波トランスデューサを選択する際に考慮すべき重要な要素

1。イメージング アプリケーションの要件

デバイスの使用例を特定し、最適な解像度と浸透深さに必要なプローブの周波数と種類を決定します。表面イメージング用途向けの当社のさまざまな高周波トランスデューサをご検討ください。

2。トランスデューサーの互換性

コネクタの種類、ソフトウェア サポート、画像処理機能など、超音波画像トランスデューサが超音波システムと互換性があることを確認してください。

3。人間工学と重量

軽量で人間工学に基づいたデザインにより、長時間の処置中の超音波検査者の疲労を軽減します。私たちの 圧電リング素子 コンパクトなトランスデューサ設計に貢献します。

4。耐久性と防水性

接触および用途に特化したメーカー承認の洗浄、消毒、滅菌方法とサイクル制限を使用してください。すべてのプローブが滅菌に耐えられるわけではありません。 IP 等級は、化学的または再処理の適合性を確立するものではありません。

5. コストとメンテナンス

高周波プローブは通常、より高価です。メンテナンス、ケーブル交換、保証サポートを含む総所有コストを考慮してください。

医療用超音波トランスデューサーの新たなトレンド

  • 単結晶技術: 帯域幅と感度が向上し、より鮮明な画像が得られます。
  • マトリックスアレイトランスデューサー: 高度な診断アプリケーションに 3D および 4D イメージング機能を提供します。
  • ワイヤレストランスデューサー: より柔軟なポイントオブケア画像処理を可能にします。
  • エラストグラフィー対応プローブ: 腫瘍学および肝臓診断のための組織硬さの測定を容易にします。

適切なトランスデューサーの選択が重要な理由

適切なものを選択する 医療用超音波トランスデューサー 診断の信頼性と診断ワークフローの品質に直接影響します。間違ったトランスデューサーを使用すると、最適ではない画像処理、診断の見逃し、および処置時間の増加につながる可能性があります。

YJ Piezo では、超音波イメージング トランスデューサーの OEM カスタマイズをサポートする高性能の圧電素子とトランスデューサーを専門とし、お客様のイメージング ニーズに合わせて解像度、透過率、システム互換性の適切なバランスを確保します。当社の圧電チューブとディスク要素は、医療用トランスデューサ用途で一般的に使用されています。

あなたのシステムに最適な医療用超音波トランスデューサーを見つける準備はできていますか?

今すぐお問い合わせいただき、超音波画像処理トランスデューサの要件についてご相談いただくか、あらゆる完成デバイスで鮮明で信頼性の高い画像処理を実現するのに役立つ幅広い圧電セラミックスやトランスデューサ コンポーネントを検討してください。アプリケーション。
