部品の先を考える:用途の成功を左右するPZTディスクの供給パートナー

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
7,986 文字
16 分で読めます
PZT ディスク圧電材料製造パートナーシップ品質管理エンジニアリングサポート

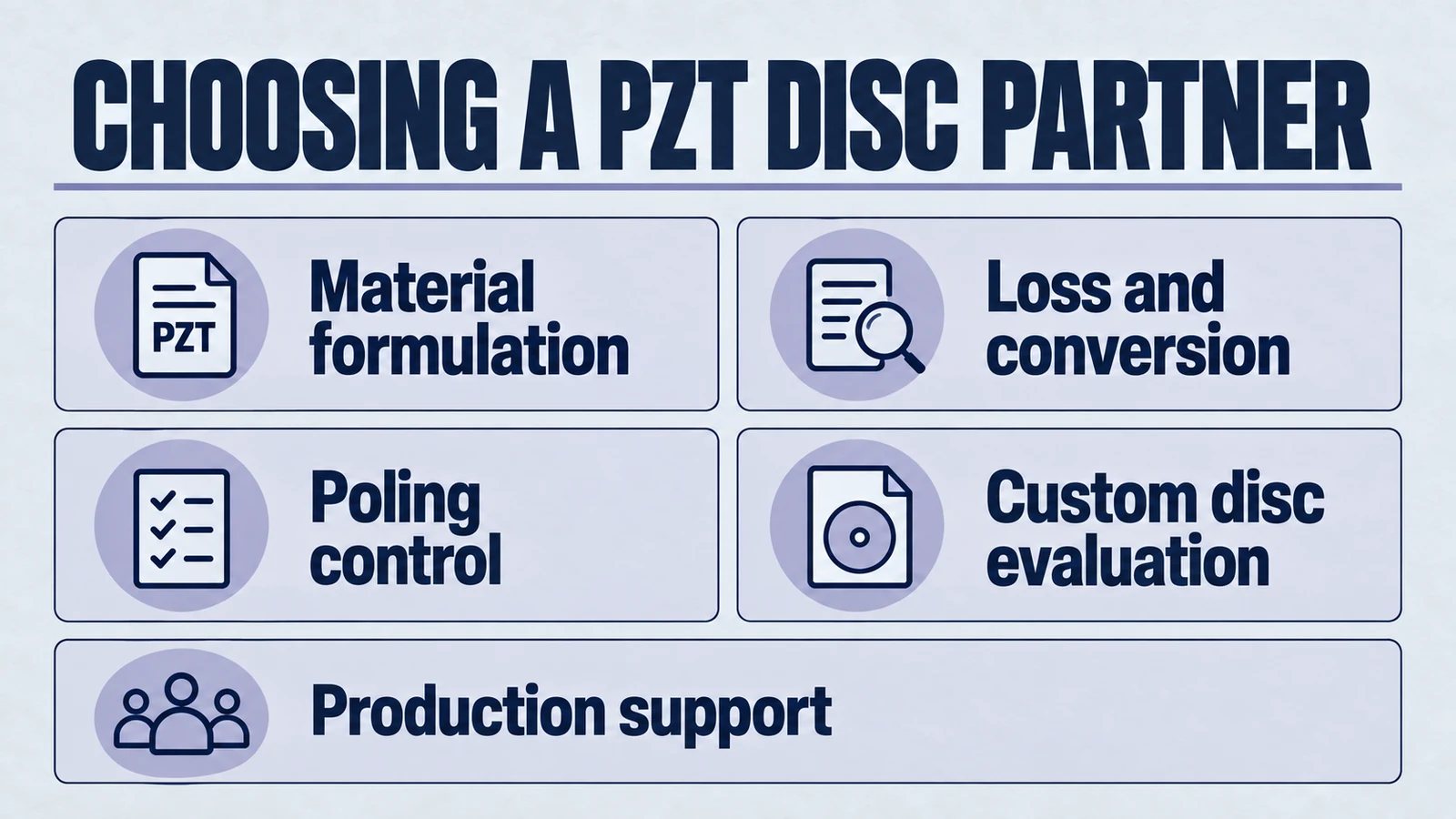

インフォグラフィック: pzt ディスクパートナーの選択。材料配合;損失と変換。分極処理制御。カスタムディスクの評価。制作サポート。

材料配合・損失と変換・分極処理制御・カスタムディスク評価・生産サポート

PZT Disc: 専門パートナーが必要な重要なコンポーネント

高度なテクノロジーの世界では、最終製品の性能が最も重要なコンポーネントによって決定されるため、選択プロセスはデータシートの単純なレビューを超えています。次世代の医療用超音波プローブ、高出力産業用トランスデューサー、または精密アクチュエーターを開発するエンジニアにとって、コンポーネントの故障は単なる不便ではありません。これは、プロジェクトのスケジュールを狂わせ、ブランドの評判を損なう可能性がある重大な後退を意味します。無数の現代の電気機械システムの中核には、機械エネルギーと電気エネルギーの重要な変換を担う高度に設計されたコンポーネントである PZT ディスク があります。このコンポーネントは商品ではありませんが、電力を供給するデバイスの機能の中心です。

このテクノロジーを活用したプロジェクトの成功、つまりそのパフォーマンス、長期的な信頼性、市場投入までの時間は、PZT ディスク サプライヤーの能力と密接に関係しています。多くの電子部品のコモディティ化により、相手先商標製品製造業者 (OEM) に隠れたリスクが生じています。標準部品は簡単に入手できますが、PZT ディスクのような高度に特殊化されたコンポーネントには、プロジェクトのリスクが不相応に大きくなります。 PZT ディスクの障害は、単なるコンポーネントの障害ではありません。それはシステム的な失敗です。この現実により、サプライヤーの選択プロセスは、調達機能から戦略的なエンジニアリングとリスク管理の決定に昇格します。適切なパートナーはコンポーネント以上のものを提供します。彼らは、材料科学における深い専門知識、献身的なエンジニアリングサポート、卓越した製造を通じて、決定的な競争上の優位性を提供します。 YJ Piezo のような専門サプライヤーは、1996 年以来構築されたこの専門分野での献身的な経験をもとに、初期コンセプトから量産までの製品ライフサイクル全体を通じてクライアントをガイドし、取り組み全体のリスクを軽減します。

パフォーマンスの解剖学: 標準 PZT Disc と高性能ソリューションの違いは何ですか?

PZT ディスクの重要な性能指標を理解することは不可欠ですが、各技術パラメータを具体的なアプリケーションの利点と、それを達成するために必要な優れた製造に結び付けることがより重要です。この分解により、標準コンポーネントと、現実世界で優れた信頼性の高いパフォーマンスを実現するように設計されたソリューションとの大きな違いが明らかになります。

財団: 材料の純度と配合

PZT はモノリシック材料ではなく、洗練された強誘電体セラミックの一種です。最終的な特性は、ジルコン酸鉛とチタン酸鉛の比率を調整し、特定のドーパントを導入することによって細心の注意を払って調整されます。 原料粉末の配合から焼結温度と時間の正確な制御に至るこの複雑なプロセスが、ディスクの最終的なパフォーマンスを決定します。焼結温度が高すぎると結晶成長が不均一になる可能性があり、焼結温度が低すぎると結晶成長が不完全になり、いずれも圧電性能が低下します。メーカーの経験が重要な資産となるのは、材料科学のこの基礎段階です。 YJ Piezo の業界での 25 年以上の経験など、数十年にわたる専門知識が独自の配合とプロセス制御に反映され、一貫して優れた材料が得られます。

優れた電気機械変換 (D33 係数)

d33 で示される圧電電荷係数は、PZT 材料 の有効性の主な尺度です。アクチュエータ アプリケーションでは、印加された電界の単位ごとに生成される機械的ひずみ (変形) を定量化します。逆に、センサー アプリケーションでは、印加された機械的な力の単位ごとに生成される電荷を定量化します。

この係数は、実際のパフォーマンスに直接影響します。産業環境では、完全なトランスデューサ設計が材料に適合している場合、d33 値が高いほど、洗浄 および 溶接用途 でより強力な超音波出力をサポートできます。医療機器の設計では、高精度のアクチュエータや診断用感知要素をサポートできますが、最終的な機器の性能は完全に検証されたシステムに依存します。 d33 係数の一般的な業界値は 200 ~ 600 ピコクーロン/ニュートン (pC/N) の範囲ですが、特殊な配合によりこの境界を大幅に押し上げる可能性があります。たとえば、YJ Piezo は、最大 950 pC/N の d33 値を達成する材料を開発し、要求の厳しい用途に強力なレベルの応答と感度を提供します。

高いエネルギー効率(損失正接tanδ)

誘電正接 (tanδ) は、動作サイクル中にセラミック内で熱として放散される固有エネルギーを測定する重要なパラメーターです。低電力シナリオでは見落とされがちですが、高電力、高周波数アプリケーションでは信頼性を決定する要素になります。損失正接が高いと過剰な発熱が発生し、熱暴走、性能低下、そして最終的にはコンポーネントの早期故障を引き起こす可能性があります。

溶接に使用される高出力超音波トランスデューサやソナーなどのアプリケーションでは、安定性を維持し動作寿命を延ばすために、この内部損失を最小限に抑えることが最も重要です。超低損失正接により、最大量の電気エネルギーが熱として浪費されるのではなく、有用な機械的仕事に確実に変換されます。 YJ Piezo の先進的な材料は、損失正接がわずか 0.004 という極めて低い値を達成するように設計されており、最も激しい高駆動条件下でも優れたエネルギー効率、最小限の発熱、驚くべき長期安定性をサポートします。

重要な分極処理 プロセス: パフォーマンスのアクティブ化

焼結後の生の状態では、PZT セラミックはランダムに配向した結晶ドメインで構成されており、正味の圧電効果を示しません。このコンポーネントは、「分極処理」として知られる重要な製造ステップを経るまで、機能的には不活性です。このプロセス中、セラミックは通常高温で強力な高電圧の DC 電場にさらされ、電界の方向に沿ってドメイン内の電気双極子を整列させます。この配列により、ディスクに巨視的な圧電特性が与えられ、ディスクが機能的にアクティブになります。

分極プロセスの均一性と完全性は、温度、電界強度、持続時間の正確な制御によって管理され、すべての 製造されるディスクの一貫性と信頼性を直接決定します。これは、専門メーカーと標準サプライヤーを分ける「隠れた」品質要素です。分極処理中の厳密なプロセス制御は、バッチ間の優れた一貫性を確保するために不可欠であり、何千、何百万もの同一のデバイスを生産する OEM にとって重要な要件です。データシートの仕様は通常、理想的な低電界条件下で測定されますが、PZT コンポーネントの真のテストは、実際のアプリケーションの高応力の動的条件下での安定性と一貫性です。配合、焼結、分極処理に関わる製造の専門知識は、特に、小規模な部品の劣化や故障の原因となる実際の動作上のストレスに対処するのに十分な堅牢性を備えたコンポーネントを製造することを目的としています。

卓越性のためのエンジニアリング: カスタム PZT Discs の実際の動作

適切な PZT 材料の選択は、複雑なシステムレベルの設計プロセスの開始点です。 PZT ディスクの性能は、ハウジング、バッキング層と整合層、およびディスクの駆動に使用される電子機器を含む、より大きなアセンブリへの統合によって大きく影響されます。専門のサプライヤーは、コンポーネントだけでなく、その可能性を確実に最大限に発揮するためのアプリケーション固有の知識も提供します。基本的な選択は、PZT セラミックの 2 つの主要なカテゴリ、「ソフト」と「ハード」から始まります。

  • ソフト PZT: これらの材料は、より高い感度 (より大きな d33 係数)、高い電気機械結合係数、およびより大きなドメイン移動度を特徴としており、分極しやすくなっています。これらは、高い充電感度が最重要であるセンサー アプリケーション、低電力アクチュエーター、受信機に最適です。一般的なアプリケーションには、医療用画像プローブ、超音波流量計、音響トランスデューサ、美容機器で使用される振動センサーなどがあります。
  • ハード PZT: これらの材料は、高い電気的および機械的負荷下での耐久性と安定性を考慮して設計されています。これらは、高い機械的品質係数 (Qm)、より低い誘電損失 (tanδ)、および高駆動電界に対するより高い耐性を示します。このため、超音波洗浄、溶接、ソナー、産業用アクチュエーターで使用される高出力トランスデューサーに最適な材料となっています。硬質 PZT の一種である PZT-8 ディスクを超音波診断装置に使用することは、要求の厳しい役割におけるその能力の証です。さまざまな 圧電セラミックの形状が利用可能です。詳細については、形状選択ガイドをご覧ください。

医療および診断

医療機器業界では、極めて高い精度、揺るぎない信頼性、そして多くの場合、材料接触の検証が求められます。 PZT ディスク は、明確な診断を提供する高解像度超音波画像トランスデューサから、薬剤を吸入用の細かい霧に噴霧するネブライザーまで、幅広い医療技術に不可欠です。また、精密マイクロドージング装置や超音波手術器具にも電力を供給します。この分野では、信頼シグナルが最も重要です。サプライヤーは、完成デバイス メーカーが要求する該当する品質文書やデバイスレベルの規制証拠などの認証によって裏付けられる、厳格な品質フレームワーク内で運営する必要があります。

産業オートメーションとNDT

産業環境では、耐久性、電力処理、一貫性が重視されます。 PZT ディスクは、プラスチックの溶接や工業用部品の洗浄のための高出力超音波システムの背後にあるエンジンです。また、超音波を発生および受信して、損傷を与えることなく材料の欠陥を検査する非破壊検査 (NDT) にも不可欠です。ハード PZT は、選択された高駆動モードに適しています。診断/NDT 受信帯域幅、感度、負荷損失には、異なるグレードまたはアセンブリが必要になる場合があります。ハード PZT の分類から普遍的な寿命を推測するのではなく、各アプリケーションを認定します。 リング、チューブ、長方形プレートなどの他の形状も、産業用トランスデューサ スタックで一般的に使用されます。

家庭用および自動車用電子機器

消費者および自動車エレクトロニクス市場には、小型化、生産の再現性、費用対効果などの特有の課題があります。 PZT ディスク は、触覚アクチュエーターやノック センサーからブザーやアラームに至るまで、さまざまなデバイスに使用されています。これらのプログラムの生産能力は、選択した形状、材料、プロセス、検査スループット、予測需要に照らして検討する必要があります。

機能 ソフト PZT (例: PZT-5A/5H タイプ) ハード PZT (例: PZT-4/8 タイプ) YJ Piezo の利点
圧電係数 (d33) 高(高感度) 中程度 最大 950 pC/N を達成する特殊な配合による優れたパフォーマンス。
機械的品質係数 (Qm) 低 高(機械損失が小さい) 高感度と高出力の両方のアプリケーション向けに材料を最適化し、必要な箇所での機械的損失を確実に抑えます。
キュリー温度 (Tc) 下段 高い 要求の厳しい環境でも安定した動作を可能にする高温配合が可能です。
誘電損失(tanδ) 高い 低 (高電力安定性) 0.004 の超低損失正接により、優れたエネルギー効率を実現し、高駆動時の発熱を最小限に抑えます。
主な用途 センサー、医用画像処理、低電力アクチュエーター、受信機。 ハイパワートランスデューサー(超音波洗浄/溶接)、ソナー、高力アクチュエーター。 プロジェクトごとに製品要件と品質要件をレビューし、複数の分野にわたるアプリケーションをサポートします。

YJ Piezo パートナーシップ モデル: コンセプトから規模まで

技術仕様を超えて、PZT ディスク サプライヤーが提供するビジネス価値は、初期コンセプトから本格的な生産に至るまでのクライアントのプロセスをサポートできる能力によって評価されます。これには、機敏性、拡張性、品質への揺るぎない取り組みに基づいて構築されたパートナーシップ モデルが必要です。研究開発のプロトタイピングと量産の間のギャップを埋める能力は、重要な戦略的利点です。多くのサプライヤーはいずれかの分野に特化しているため、プロトタイプで動作するコンポーネントを確実に、またはコスト効率よく大規模に製造できず、コストのかかる再設計を余儀なくされる「死の谷」が生じる可能性があります。この両方に優れたパートナーは、シームレスな移行を保証し、プロジェクトのリスクを軽減し、市場投入までの時間を短縮することで、計り知れない価値を提供します。

アジャイルカスタマイズサイクル

多くの最先端のアプリケーションでは、既製のカタログでは入手できない独自の形状、カスタム電極パターン、または特定の性能特性を備えた PZT ディスクが必要です。したがって、カスタム ソリューションをレビューする能力は、サプライヤーの重要な能力です。開発のタイミングは、材料の選択、工具、形状、検査のニーズ、検証手順によって異なるため、技術的なレビューの後にスケジュールを確認する必要があります。

あらゆる段階に対応したスケーラブルな製造

本当に価値のあるパートナーは、ライフサイクルのさまざまな段階でプロジェクトをサポートできます。プロトタイプの数量、MOQ、工具、生産能力は形状、材料、プロセス、予測によって異なるため、一緒に検討する必要があります。文書化された増加計画は、すべての製品ファミリーに 1 つの最小容量または年間容量の数値を適用するよりも役立ちます。

交渉の余地のない証拠としての品質

B2B パートナーシップでは、信頼が究極の通貨であり、検証可能な品質の基盤に基づいて構築されます。目に見える認証情報は、サプライヤーの卓越性への取り組みの客観的な証拠となります。主な認定には次のものが含まれます。

  • ISO 9001:2015 認証: 堅牢で再現可能な品質管理プロセスを実証します。
  • RoHSコンプライアンス: 有害物質の環境基準の順守をサポートします。
  • 適用可能な CE マーキング: 法律、製品範囲、および必要な宣言/技術文書を特定します。 CE マーキングは一般的なサプライヤー品質賞ではなく、義務は実際の製品によって異なります。
  • 規制関連文書: 米国で販売される医療機器のコンポーネントを提供するサプライヤーにとっての重要な要件。

これらの認証は、バッチ間の優れた一貫性への取り組みと組み合わされて、信頼性の高い製品を大量に生産する顧客にとって不可欠な品質保証を提供します。

能力 YJ Piezoのこだわり
カスタムプロジェクトの経験 形状、材料、電気的ターゲット、および適用条件に関するプロジェクト固有のレビュー。
試作リードタイム 設計、工具、サンプリング、検査、検証の要件がレビューされた後に確認されます。
最小注文数量 (MOQ) 製品、プロセス、ツール、注文範囲ごとに確認されます。
年間生産能力 選択したコンポーネント、プロセスの制約、および予測需要に照らしてレビューされます。
主要な認定 製品、事業体、注文、および仕向地に関してレビューされた、該当するコンプライアンスおよび品質システム文書。
テクニカルサポートの対応 営業日に受け取ったお問い合わせのほとんどは、24 時間以内に確認されます。

サプライチェーンのリスク軽減: 信頼性、サポート、長期的な価値

重要なコンポーネントの調達には、コンポーネントの故障、適切な技術サポートの欠如、サプライ チェーンの不安定性などの固有のリスクが伴います。戦略的パートナーは、プロアクティブなエンジニアリング、堅牢な品質管理、クライアント自身のチームの延長として機能するように設計されたサポート システムを通じて、これらのリスクを軽減するために積極的に取り組んでいます。

障害に対するプロアクティブなエンジニアリング

一般的な故障モードを理解し、それに対して設計することは、専門メーカーの特徴です。 PZT ディスク いくつかの理由で失敗する可能性があり、主要サプライヤーの材料とプロセスは、それらを防ぐように設計されています。

  • 機械的故障: 亀裂は、電気的な過剰駆動、熱衝撃、または局部的な「エッジの圧迫」応力を引き起こす不適切な取り付けによって発生する可能性があります。適切な材料 (高出力用途向けの硬質 PZT など) を選択し、厳しい寸法公差で製造することで、最初からこれらのリスクを軽減できます。
  • 電気的故障: 主な電気的故障モードは脱分極であり、セラミックが圧電特性を失います。これは、キュリー温度を超えてディスクを動作させたり、過剰な DC 電圧や強い逆電界を印加したりすることによって発生する可能性があります。高いキュリー温度を備えた優れた材料配合と分極プロセス中の堅牢な品質管理により、脱分極に対する耐性がより優れたコンポーネントが作成されます。
  • 統合の失敗: 失敗は組み立て中によく発生します。たとえば、はんだ付け技術が不十分だと、薄い銀電極がはんだに溶けてしまい、接続が弱くなったり、接続が失敗したりする可能性があります。間違ったタイプのワイヤを使用したり、ディスクの中心近くに大きなはんだ接合部を配置したりすると、ディスクの振動が減衰し、パフォーマンスが低下する可能性があります。サプライヤーは最終的な統合を管理しませんが、完全なドキュメントと専門家によるエンジニアリング サポートを提供することで、クライアントはこうした一般的でコストのかかる間違いを回避できます。

エンジニアリングの専門知識への直接アクセス

サプライヤー間の重要な差別化要因は、技術サポートのアクセスしやすさと品質です。営業日に受け取った問い合わせのほとんどは 24 時間以内に確認されますが、有用な技術的な回答は、お客様から提供された図面、用途、動作条件、数量、検証ニーズによって異なります。 RFQ 段階での明確な情報は、両チームが次の実際的な決定をより早く下すのに役立ちます。

結論: 単なる部品ではなく、パートナーを選択してください

複雑なエンジニアリングの領域では、コンポーネントは、それを作成するパートナーの専門知識、プロセス、サポートから切り離すことができません。 PZT ディスクの選択は、部品表の単なる項目ではありません。これは、製品のパフォーマンス、信頼性、市場での成功に大きな影響を与える戦略的な決定です。標準部品と高性能ソリューションの違いは、現実世界で測定可能な利点をもたらす優れた材料科学、カスタム開発と拡張可能な製造の両方のための実証済みの機敏なプロセス、揺るぎない品質証拠と専門家によるエンジニアリング サポートへの直接アクセスに基づいて構築されたパートナーシップ モデルにあります。

一か八かのプロジェクトには、単なるコンポーネント サプライヤー以上の価値がある。専門パートナーが必要です。 OEM と研究開発チームは、YJ Piezo エンジニアリング チームに連絡して、アプリケーション固有の課題について話し合い、専門家とのパートナーシップによって最高のパフォーマンスを引き出す方法を検討することをお勧めします。

当社の PZT ディスク製品、PZT リング、長方形エレメントの全製品をご覧いただくか、独自の PZT 材料について詳しく学び、YJ Piezo の利点をご自身でお確かめください。
