データシートを超えて：最適なトランスデューサー性能のためのPZTリングの選び方
I. はじめに：「標準」PZTリングの隠れたリスク
このシナリオを想像してみてください。新しい超音波トランスデューサーのプロトタイプの性能が低いです。出力は一貫性がなく、デバイスは過熱しており、動作中に共振周波数がドリフトしています。その中心にあるPZTリングは、一般的なデータシートから正確に指定されましたが、結果は重要な検証テストに失敗しています。この状況は、R&Dエンジニアや製品設計者にとって一般的でコストのかかるフラストレーションであり、重要な真実を浮き彫りにしています。データシートが同一に見えても、すべてのPZTリングが同じように作られているわけではありません。
PZT（チタン酸ジルコン酸鉛）リングは受動部品ではありません。それはあらゆる超音波デバイスのアクティブエンジンです。その基本的な目的は、圧電効果を実行することです。つまり、電気エネルギーを機械的振動に効率的に変換し、逆に機械的応力を電気信号に変換することです。その結果、材料組成、製造プロセス、および幾何学的公差のわずかな変動は、システム全体の性能、信頼性、および動作寿命に連鎖的な影響を及ぼします。
この記事では、一般的なデータシートの表面レベルの仕様を超えて、PZTリングの真の性能を決定する重要な材料特性、製造のニュアンス、およびアプリケーション固有のトレードオフを探ります。PZTリングの調達に関連する主なビジネスリスクは、コンポーネントのコストではなく、驚異的な一貫性のなさのコストです。標準以下のリングの単一のバッチは、高価な製品リコール、壊滅的なフィールド障害、市場の信頼の低下、および特に医療機器セクターにおける重大な規制責任につながる可能性があります。これにより、調達プロセスは単純なコスト分析から戦略的なリスク軽減の取り組みへと再構築されます。圧電セラミックスで20年以上の専任経験を持つYujieのような専門メーカーと提携することで、コンポーネントの選択プロセスは、運任せのゲームから予測可能で信頼できるエンジニアリング分野へと変わります。

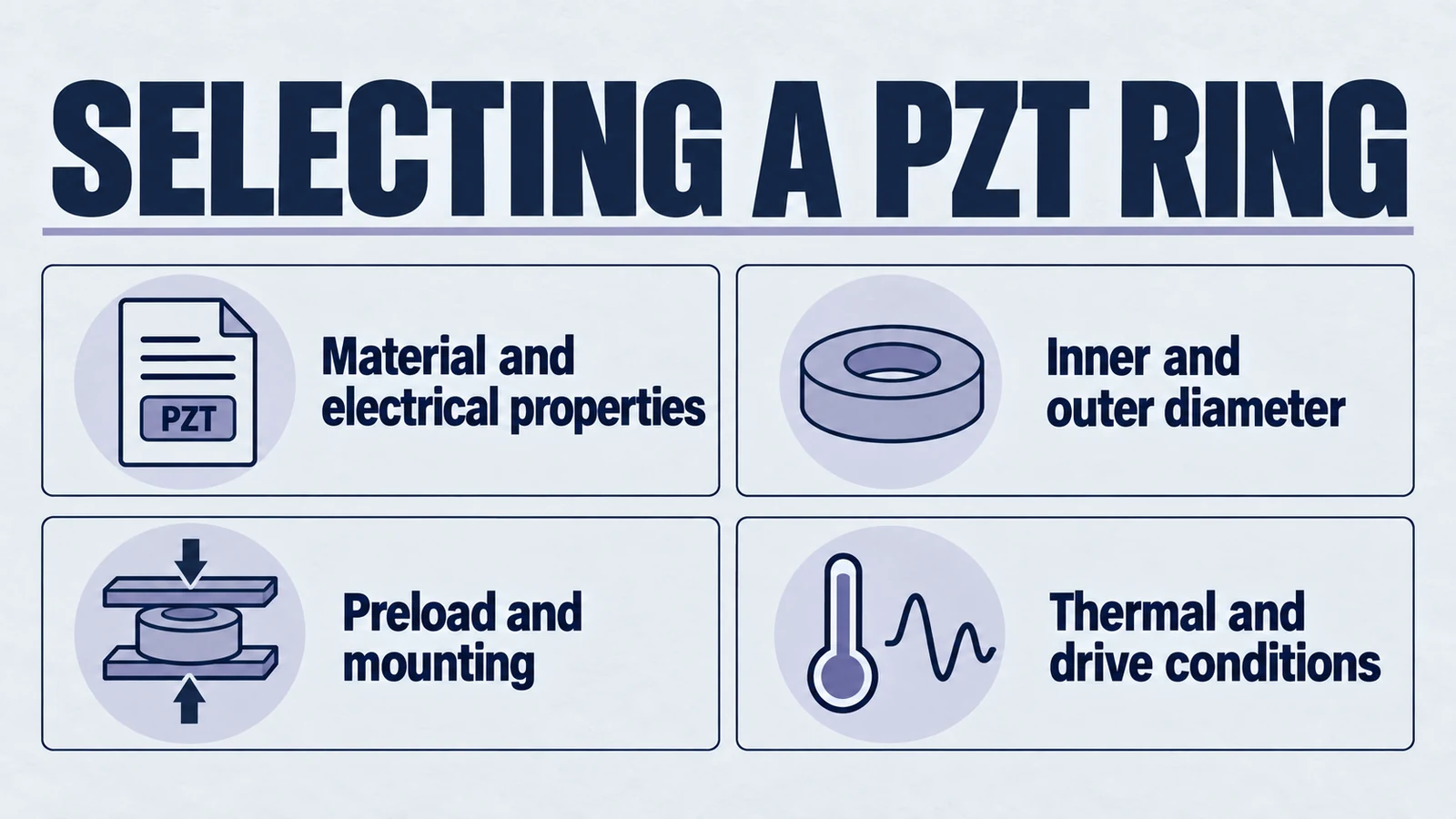

II. PZTリング性能の解体：真に重要な電気機械的特性
情報に基づいたエンジニアリング決定を行うには、基本的な外径と内径を超えて見る必要があります。PZTリングの真の性能は、その材料科学と製造プロセスに根ざした電気機械的特性の複雑な相互作用によって決定されます。
2.1. 材料配合：ハードPZTとソフトPZTのトレードオフ
「PZT」は単一の物質ではなく、特定の特性を最適化するために特定のドーパントで設計されたセラミック配合のファミリーです。最も基本的な区別は、「ハード」PZTセラミックスと「ソフト」PZTセラミックスの間であり、これはパワーと感度の間の重要なエンジニアリングトレードオフを提示する選択です。
- ハードPZT（例：PZT-4、PZT-8）： これらの材料は、高い機械的品質係数（Qm）、低い誘電損失、および並外れた電力処理能力を特徴としています。感度は低いですが、高い機械的および電気的負荷の下で優れた安定性を示します。これにより、耐久性と熱安定性が最も重要な工業用超音波洗浄槽や溶接トランスデューサーなどの高出力アプリケーションに最適です。
- ソフトPZT（例：PZT-5A、PZT-5H）： このクラスの材料は、高感度、高誘電率、および優れた電気機械結合係数で知られています。それらは、微弱な信号の検出や正確で小さな変位の生成が主な目標であるアプリケーションで優れています。その結果、ソフトPZTは、センサーアセンブリ、医療診断イメージング、および低出力アクチュエータに適しています。
選択は多変数最適化問題です。ソフトPZTの特徴である高感度は、多くの場合、ハードPZTに見られる電力処理能力と熱安定性を犠牲にします。目標は、特定のアプリケーションのデューティサイクル、電力レベル、および環境条件に最適なバランスを特定することであり、これには多くの場合、材料の専門家との協議が必要です。
2.2. コア4のパフォーマンス指標
ハード/ソフトの分類を超えて、4つの主要な指標がPZTリングの機能的性能を定義します。
- 電気機械結合係数（Kp）： これは、圧電材料のエネルギー変換効率の最も基本的な尺度です。Kp値が高いほど、入力電気エネルギーの大部分が有用な機械的振動に変換される（およびその逆）ことを示します。この値の一貫性は、予測可能なデバイス性能にとって重要です。たとえば、YujieのPZTリングは、製品ライン全体で約0.42の一貫したKpを提供するように設計されています。
- 共振周波数（Fr）とインピーダンス（Zm）： 共振周波数は、トランスデューサーが最大効率で動作する周波数です。共振インピーダンスは、その特定の周波数での電流の流れに対する材料の抵抗です。最大の電力伝達のために、トランスデューサーのインピーダンスは、その駆動電源と正確に一致している必要があります。Yujieの産業用リングに指定されている≤11Ω〜≤20Ωの値などの低インピーダンスは、効率的な電力供給と熱としてのエネルギー損失を最小限に抑えるために重要です。
- 機械的品質係数（Qm）： このパラメータは機械的減衰の逆数であり、最小限の内部エネルギー損失で振動する材料の能力を表します。ハードPZTの特徴である高いQmは、内部摩擦が少ないことを意味します。高出力アプリケーションでは、これは連続動作中の発熱が少ないことに直接つながります。これは、熱脱分極を防ぎ、トランスデューサーの長期的な信頼性を確保するための重要な要素です。
- 誘電率と静電容量： これらの電気的特性は、コンポーネントの全体的なインピーダンスに影響を与え、駆動電子機器の設計に不可欠です。高静電容量は、一部のセンサーアプリケーションでは有益ですが、電気的負荷を増加させ、システムの最大応答速度または帯域幅を低下させる可能性があります。
III. PZTリングをミッションに合わせる：アプリケーション主導のアプローチ
技術パラメータを理解することは最初のステップです。それらを現実世界の課題に適用することが、成功した製品設計につながります。PZTリングの形状と材料特性は、意図されたミッションと慎重に一致させる必要があります。
3.1. 高出力産業用トランスデューサー（超音波洗浄および溶接）
- 要件： これらのアプリケーションは、最大出力、極端な耐久性、連続動作に耐える高い熱安定性、および重い機械的負荷の下での一貫した性能を要求します。
- PZTリングソリューション： ハードPZT配合（PZT-4またはPZT-8相当など）が不可欠です。これらのリングは、熱の蓄積を最小限に抑えるために高いQmを持ち、発電機からの効率的な電力伝達のために非常に低いインピーダンスを持つ必要があります。リング形状自体が重要な設計機能であり、その中央の穴により、複数のリングを積み重ねてテンションネジ（ランジュバントランスデューサー設計）で高い圧縮力の下に保持し、高振幅振動中の引張破壊を防ぐことができます。Yujieの洗浄および溶接用の特定のモデルは、これらの要求の厳しいタスクのために設計されています。
3.2. 精密医療機器（イメージング、手術器具、噴霧）
- 要件： 医療アプリケーションには、異なる優先順位のセットが必要です。診断用イメージングプローブは、微弱な超音波エコーを受信するために高感度を必要とします。白内障手術用の超音波乳化吸引術メスや歯科用スケーラーなどの手術器具は、正確で再現性のある変位を要求します。医療用ネブライザーとアトマイザーは、薬物送達のために微細で一貫したミストを生成するために高周波振動に依存しています。
- PZTリングソリューション： PZT-5ファミリーのソフトPZT材料は、通常、高感度と結合係数のために使用されます。アトマイザーの場合、薄いリングが膜に接着されてエアロゾル化効果を生み出します。すべての医療アプリケーションにおいて、材料の一貫性は交渉の余地がありません。変動はイメージングアーティファクトや一貫性のない治療効果につながる可能性があるためです。血管内カテーテルや内視鏡ツールなどのデバイスへの統合には、多くの場合、小型化されたリングが必要です。
3.3. センシングおよび非破壊検査（NDT）
- 要件： センサーアプリケーションは、優れた信号受信（高感度）、変化する温度全体での長期安定性、および欠陥検出、厚さ測定、または流量測定のために超音波を生成および受信するための特定の形状を優先します。
- PZTリングソリューション： ソフトPZTは、機械的応力を強力な電気信号に変換する高い圧電電荷係数のため、多くの場合好まれます。リング形状は、水中ソナー用のハイドロフォン、予知保全用の振動モニター、超音波流量計用のトランスデューサーなど、センサーアセンブリに対して非常に汎用性があります。
3.4. アクチュエーションとナノポジショニング
- 要件： これらのアプリケーションは、光学系の調整やマイクロバルブの制御などのタスクのために、正確で再現性があり、高力な直線運動を要求します。リングは頻繁に積み重ねられて、総変位を倍増させます。
- PZTリングソリューション： 積み重ねられたリングアクチュエータは、コンパクトなフォームファクタで高いブロッキング力を提供します。PZTリングの形状は単なる形状ではなく、実現可能な設計機能です。中央の穴は、機械的な予圧だけでなく、光学チューニングシステムのレーザービームやマイクロディスペンシング機器の針など、他のシステムコンポーネントの統合も可能にする重要な機能要素です。さらに、同じ体積の固体ディスクと比較して、リングの表面積が増加するため、熱がより迅速に放散され、高デューティサイクルアプリケーションでの信頼性が向上し、優れた熱管理が提供されます。
IV. Yujieの利点：すべてのコンポーネントにエンジニアリングの確実性を組み込む
一貫性のなさとパフォーマンスの課題に対処するには、単なる良いデータシート以上のものが必要です。深い組織的知識と品質への揺るぎないコミットメントを持つ製造パートナーが必要です。Yujieは、製造の卓越性、厳格な品質保証、および協力的なエンジニアリングサポートを通じて、この確実性を提供します。
4.1. 原料粉末から研磨されたコンポーネントへ：製造の卓越性の力
20年以上の製造経験を持つYujieは、生産プロセス全体を管理しています。圧電特性は材料に固有のものではないため、これは不可欠です。それらは、化学混合、高温焼成、プレス、焼結、精密加工、電極塗布、および高電圧分極の複雑な多段階プロセスを通じて付与されます。Yujieの各ステップの習熟により、バッチごとに比類のない材料の一貫性が保証され、コモディティサプライヤーに依存する設計者を悩ませるパフォーマンスの分散が排除されます。この精度は、±0.02 mmの厳しい寸法公差制御を維持する能力によって定量化されます。このような精度は、複雑なトランスデューサースタックでの一貫した共振周波数とシームレスな機械的組み立てを確保するために重要です。
4.2. 最終チェックを超える品質保証
Yujieの品質への取り組みは、ISO 9001:2015認証を受けた製造プロセスによって検証されています。これは単純な最終検査ではありません。すべての圧電リングは、重要な性能パラメータを検証するために、厳格な多点テストプロトコルを受けます。この包括的なテストには以下が含まれます。
- 共振周波数と反共振周波数を確認するための周波数応答分析。
- 効率的な電力伝達の仕様を満たしていることを確認するためのインピーダンス測定。
- エネルギー変換効率を保証するための電気機械結合係数（Kp）の検証。
この徹底的なテスト体制により、出荷されるすべてのコンポーネントが顧客の設計に必要な正確な性能特性を満たすことが保証されます。
4.3. パフォーマンスのパートナー：協調的カスタマイズ（OEM/ODM）
Yujieはカタログサプライヤーとしてではなく、協力的なエンジニアリングパートナーとして運営されています。社内のエンジニアリングチームはクライアントと直接協力して、独自のアプリケーションに最適なPZTリングソリューションを開発します。このOEM/ODMサービスにより、以下の正確な調整が可能になります。
- 寸法： カスタム外径、内径、および厚さ。
- 材料配合： 特定のハードまたはソフト特性に合わせてPZT組成を調整します。
- 共振周波数： 特定の動作周波数をターゲットにするためのコンポーネントの加工。
- 電極パターン： 接続要件を満たすためのカスタム電極構成と材料（銀、金、ニッケルなど）の提供。
この協力的なアプローチは、7〜14日の迅速なプロトタイプターンアラウンドタイムと信頼性の高い生産リードタイムによってサポートされており、R&Dチームと調達チームの両方の主要な物流上の懸念に対処しています。
4.4. イノベーションの基盤：Yujie圧電セラミックリングシリーズ
Yujieの標準製品ラインは、カスタムプロジェクトの実績のある基盤として機能し、高性能産業アプリケーションにおける能力を示しています。
高性能産業用トランスデューサーのためのYujie PZTリング仕様
| モデル | 主な用途 | 寸法 (OD/ID x T mm) | 共振周波数 (KHz) | インピーダンス (Ω) | 主な利点 |
|---|---|---|---|---|---|
| HJ-38/15A | 超音波洗浄機 | Ø38/Ø15×5 | 42 | ≤15 | 標準的な洗浄槽のためのバランスの取れたパワー |
| HJ-50/20 | 超音波洗浄機 | Ø50/Ø20×5 | 32 | ≤11 | 最大の電力伝達のための非常に低いインピーダンス |
| HJ-50/32K | 超音波溶接 | Ø50/Ø20×6.5 | 32 | カスタム | 堅牢な溶接タスクのための高出力処理 |
| HJ-60/27K | 超音波溶接 | Ø60/Ø30×10 | 27 | カスタム | ヘビーデューティアプリケーションのための最大電力密度 |
V. 高度な考慮事項とエンジニアのFAQ
パフォーマンスの限界を押し広げるエンジニアにとって、信頼性を確保し、出力を最大化するためには、いくつかの高度なトピックが重要です。
5.1. 機械的予圧の重要性
PZTリングを積み重ね構成で使用する場合、機械的予圧の適用が不可欠です。圧電セラミックは圧縮には非常に強いですが、引張下では脆く弱いです。予圧ボルトは、セラミックスタック全体が高振幅振動サイクル全体を通して圧縮下のままであることを保証し、引張応力が発生して亀裂や壊滅的な故障を引き起こすのを防ぎます。推奨される予圧は、動的アプリケーションの場合、通常10〜20 MPaです。
5.2. 熱の管理：圧電性能のサイレントキラー
内部の誘電損失および機械的損失から発生する熱は、圧電性能の主な敵です。PZT素子の温度が特定の「キュリー温度」を超えると、相転移を起こし、分極された圧電特性を永久に失います。リング形状の優れた表面積は受動冷却を助け、極端な高出力アプリケーションの場合、強制空冷またはクリーンな誘電体オイルバスをアクティブな熱管理に使用できます。
5.3. PZTリングの駆動：電気的考慮事項
駆動電子機器は、トランスデューサーの寿命に重要な役割を果たします。単純な方形波を使用したくなるかもしれませんが、急激な電圧変化はセラミックに機械的衝撃波を引き起こし、特に高電圧で損傷につながる可能性があります。立ち上がり時間と立ち下がり時間が制御された信号を使用する方が安全なアプローチです。また、PZT素子に負の電圧を印加して、総変位範囲を拡大することも可能です。ただし、これはメーカーが指定した厳格な制限内で行う必要があります。材料の保磁力を超えると、徐々にまたは即座に脱分極が発生する可能性があるためです。
VI. 結論：PZTリングはエンジニアリングの決定であり、商品の購入ではありません
一般的なデータシートのみに基づいてPZTリングを選択することは、重大で不必要なリスクです。真の性能、一貫性、および長期的な信頼性は、深い材料科学の専門知識、精密な製造プロセス、および厳格で検証可能な品質管理から生まれます。最終製品の成功（救命医療機器、高スループットの産業用溶接機、または超高精度センサーのいずれであっても）は、そのコアエンジンの品質と一貫性に根本的に依存しています。これを達成するには、単なるサプライヤー以上のものが必要です。電気機械的特性の複雑な相互作用を理解し、チームと協力して完璧なソリューションを設計できる製造パートナーが必要です。
製品のパフォーマンスを運に任せないでください。圧電セラミックスの科学と製造を完成させるために20年以上を費やしてきた専門家と提携してください。
今すぐYujieエンジニアリングチームに連絡してください。 アプリケーション固有の課題について話し合い、当社のカスタムPZTリングソリューションが、必要なパフォーマンス、一貫性、および信頼性をどのように提供できるかを発見してください。今すぐカスタム見積もりをリクエストするか、相談をスケジュールしてください。
