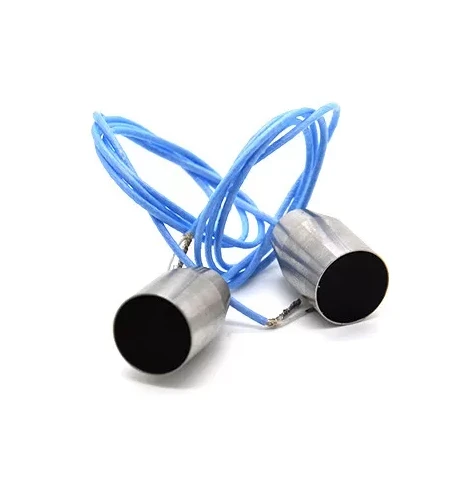

風速測定用超音波トランスデューサ 200kHz IP65｜HJ-FS-200-02A
HJ-FS-200-02Aは、精密な風速および風向測定用に設計された特殊な超音波風速計トランスデューサです。狭い10 kHz帯域幅で200 kHz ± 4%で動作するこのトランスデューサは、正確な環境モニタリングおよび気象アプリケーションのために卓越した感度（-80 dB最小）を提供します。その集束された20° ± 2°のビーム角は、最小限の不感帯（< 10 cm）で正確な方向検出を支えます。メーカー・サプライヤーとしてOEM対応と見積依頼を支援します。
要求の厳しい屋外環境向けに構築されたHJ-FS-200-02Aは、IP65耐候性を備えた堅牢なステンレス鋼構造を特徴とし、-20°Cから70°Cの温度範囲での信頼性の高い動作を可能にします。400 pF ± 20%の静電容量と600 Ωの最小並列インピーダンスにより、効率的なエネルギー伝達と安定したパフォーマンスを提供します。トランスデューサは2%のデューティサイクルで最大500Vのパルス電圧を処理でき、正確な風測定が重要な超音波風速計、気象ステーション、HVAC気流モニタリング、および環境研究アプリケーションに最適です。
仕様
製品情報
- モデル
- HJ-FS-200-02A
電気・音響特性
- 共振周波数
- 200 kHz ± 4%
- 帯域幅
- 10 kHz
- 静電容量
- 400 pF ± 20%
- 最小インピーダンス
- 600 Ω ± 30%
- 最大動作電圧
- < 500V（デューティサイクル 2%）
使用条件・性能
- 一般的な感受性
- 最小 -80 dB
- ブラインドエリア
- < 10 cm
- ビーム角度 (-3dB)
- 20° ± 2°
- 動作温度
- -20°C ～ 70°C
- 保護レベル
- IP65
- ケース素材
- ステンレス鋼
購入・仕様確認のガイド
案件ごとの確認事項
- サンプル・数量・納期
- サンプル供給可否、MOQ、納期は選定部品と案件条件に応じて確認します。
- 図面・受入基準
- 必要な寸法、材料、電極、電気特性、数量、試験条件をお知らせください。設計上重要な値と公差は注文前に確認してください。
特徴
- ✔高周波精度 – 正確な超音波風速測定のための10 kHz帯域幅を備えた200 kHz ± 4%の共振周波数
- ✔卓越した感度 – -80 dBの最小一般感度（0 dB = 250 Vp-p）により、信頼性の高い信号検出を保証
- ✔最小限の不感帯 – 10 cm未満の不感帯により、近距離検出が可能
- ✔集束ビームパターン – 20° ± 2°のビーム角により、風速計アプリケーションに方向精度を提供
- ✔耐候性設計 – 屋外環境モニタリングのためのIP65保護レベルとステンレス鋼ハウジング
- ✔広い温度範囲 – さまざまな気候条件で-20°Cから70°Cまで確実に動作
- ✔高パルス能力 – 強力な送信のために2%のデューティサイクルで最大500Vのパルスを処理
- ✔最適な電気特性 – 効率的なエネルギー伝達のための400 pFの静電容量と600 Ωのインピーダンス
用途
- • 超音波風速計: 風速および風向測定システム
- • 気象ステーション: 気象モニタリングおよび環境データ収集
- • HVACシステム: 気流測定および換気モニタリング
- • 研究施設: 科学的風洞試験および空気力学研究
- • 産業モニタリング: プロセス制御および風速測定
- • 環境センシング: 屋外気象モニタリングおよび気候研究ステーション
- • 航空システム: 航空機風速検出およびモニタリング
- • 農業用途: 精密農業のための微気候モニタリング
よくある質問
超音波センサーの感度はどれくらいですか？
当社のセンサーは非常に小さな物体や変化を検出でき、感度はモデルや周波数によって異なります。たとえば、当社の気泡検知センサーは、直径1mmの小さな気泡を識別できます。
一般的な検出範囲はどれくらいですか？
検出範囲はセンサーの種類や用途によって異なり、通常は数センチメートルから数メートルです。各センサーモデルには、最適な検出範囲とビーム特性が指定されています。
環境条件はセンサーの性能にどのように影響しますか？
温度、湿度、気流、および音響ノイズは性能に影響を与える可能性があります。当社のセンサーは、さまざまな条件での信頼性の高い動作のために、補正機能と環境定格を備えて設計されています。
特定の用途向けにセンサーをカスタマイズできますか？
はい、周波数調整、ハウジングの変更、ケーブル長の変更、および特定の用途要件を満たすための特殊な取り付けオプションを含むカスタマイズサービスを提供しています。
センサーはどのような出力信号を提供しますか？
当社のセンサーは通常、アナログ電圧、デジタル信号、パルス出力、および通信プロトコルを含むさまざまな出力オプションを提供します。特定のオプションは、センサーモデルと用途の要件に依存します。
